Scousburgh
  • Shetlands (Mossy Hill)

59°57'19.43"N/01°18'10.16"W - 227 m.üNN
Antennen    üGND : Scatter, Höhe 20 m.
Antennen    üGND : L.o.S. Tower, Höhe unbekannt
Site Code ab 1958 : EA (Shetlands)
Site Code ab 1971 : UMSZ
Status                  : Aufgegebene Nutzung
Status heute         : Aufgegebene Liegenschaft

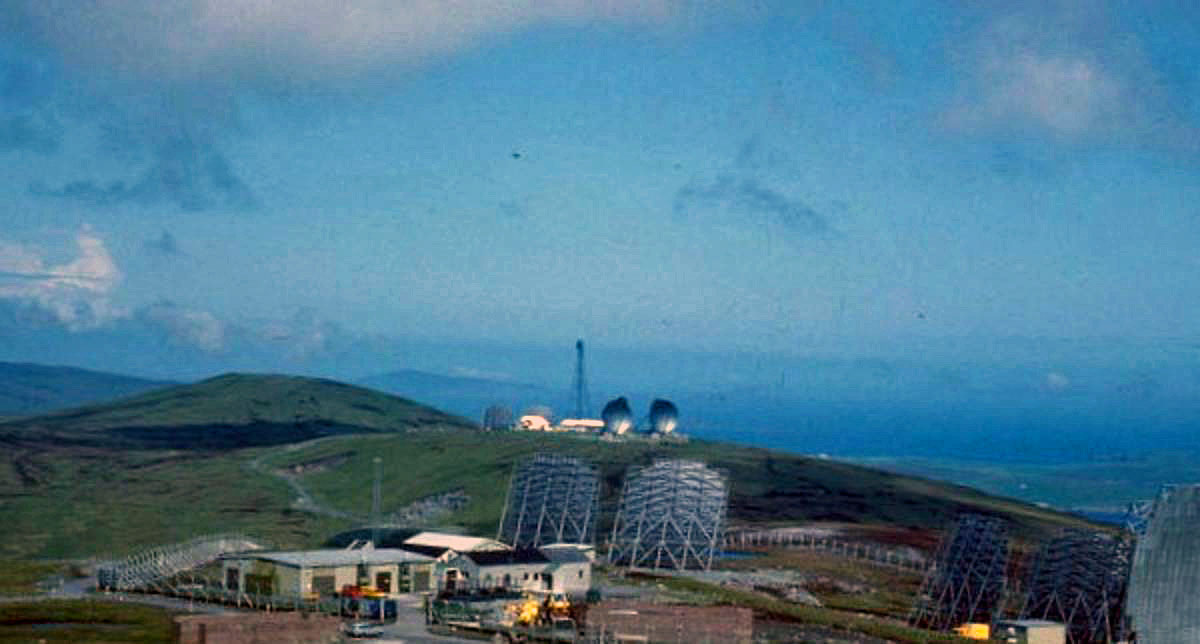

Ansicht                 : Liegenschaft, 1970 (6)
___________________________________________________________________________________________________________________________________________________________________________________________________________

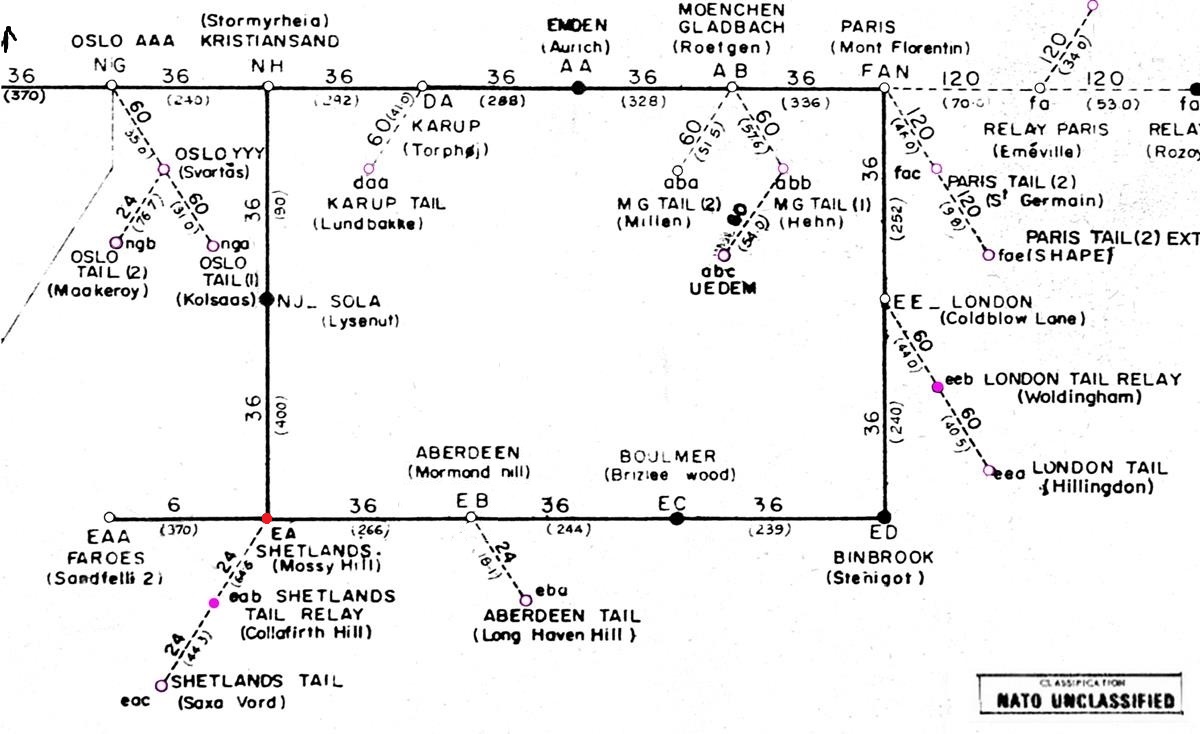

Übersichtspläne - Bezeichnungen - Transmitterverbindungen, 1959 (1) (3)
Linienplan, von 1959 (ACE-High System)
Verbindungen
EA - Shetlands (Mossy Hill) > eab - Shetlands Tail Relay (Collafirth Hill) - L.o.S.-Line - Station mit Multiplex -
Channel Capacity 24 - Entfernung zwischen den Stationen - Luftlinie - 64,50 Km
EA - Shetlands (Mossy Hill) > NJ - Sola (Lysenut) - Scatter Line - Station mit Multiplex - Channel Capacity 36
Entfernung zwischen den Stationen - Luftlinie - 400,00 Km
EA - Shetlands (Mossy Hill) > EB - Aberdeen (Mormond Hill) - Scatter Line - Station mit Multiplex - Channel Capacity 36
Entfernung zwischen den Stationen - Luftlinie - 266,00 Km
EA - Shetlands (Mossy Hill) > EAA - Faroes (Sandfelli 2) ACE-High System / Station 43 Sornfelli - NARS System - Scatter Line
Station mit Multiplex - Channel Capacity 6 - Entfernung zwischen den Stationen - Luftlinie - 370,00 Km
___________________________________________________________________________________________________________________________________________________________________________________________________________

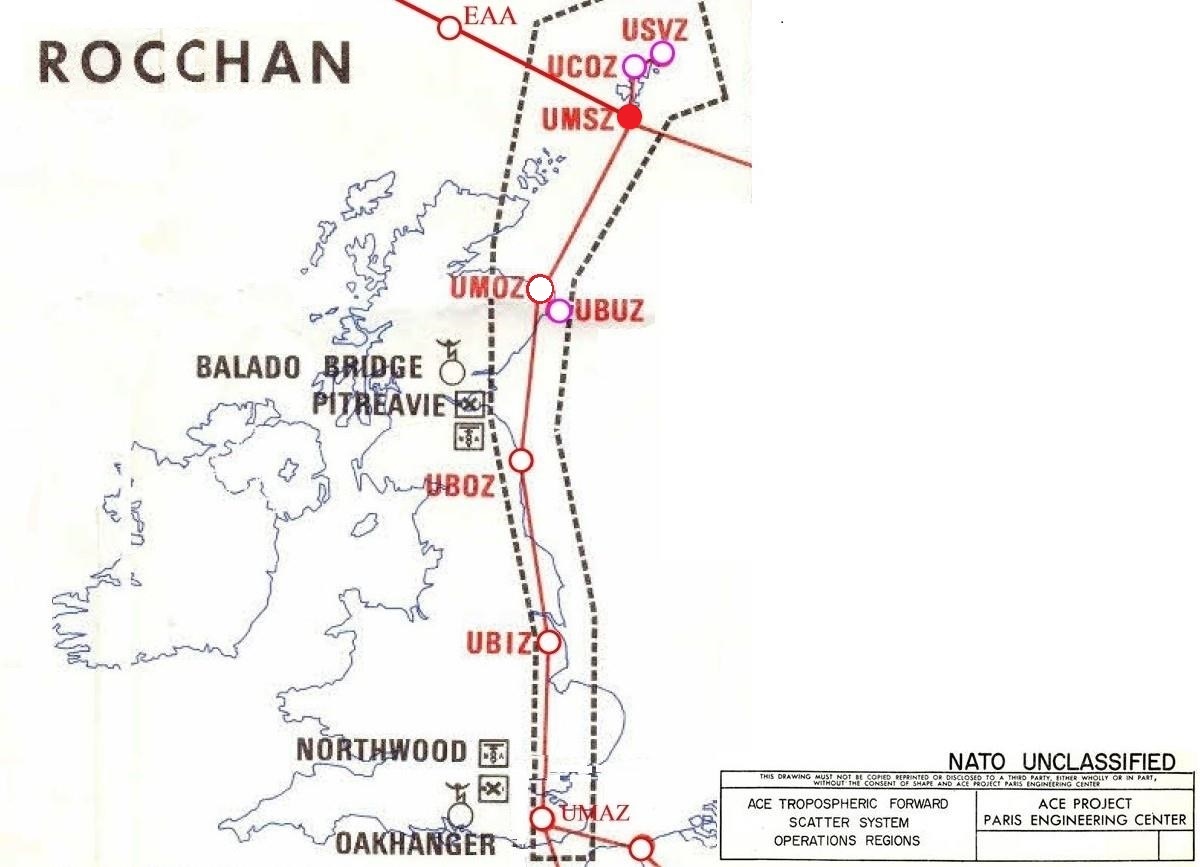

Übersichtspläne - Bezeichnungen - Transmitterverbindungen, 1976 (1) (4)
Linienplan, von 1976 (ACE-High System)
Verbindungen
UMSZ - Shetlands (Mossy Hill) > UCOZ - Shetlands Tail Relay (Collafirth Hill) - L.o.S.Line - Station mit Multiplex -
Channel Capacity 24  - Entfernung zwischen den Stationen - Luftlinie - 64,50 Km
UMSZ - Shetlands (Mossy Hill) > NLYZ - Sola (Lysenut) - Scatter Line - Station mit Multiplex - Channel Capacity 36
Entfernung zwischen den Stationen - Luftlinie - 400,00 Km
UMSZ - Shetlands (Mossy Hill) > UMOZ - Aberdeen (Mormond Hill) - Scatter Line - Station mit Multiplex - Channel Capacity 36
Entfernung zwischen den Stationen - Luftlinie - 266,00 Km
UMSZ - Shetlands (Mossy Hill) > EAA - Faroes (Sandfelli 2) - Scatter Line - Station mit Multiplex - Channel Capacity 6
Entfernung zwischen den Stationen - Luftlinie - 370,00 Km
___________________________________________________________________________________________________________________________________________________________________________________________________________

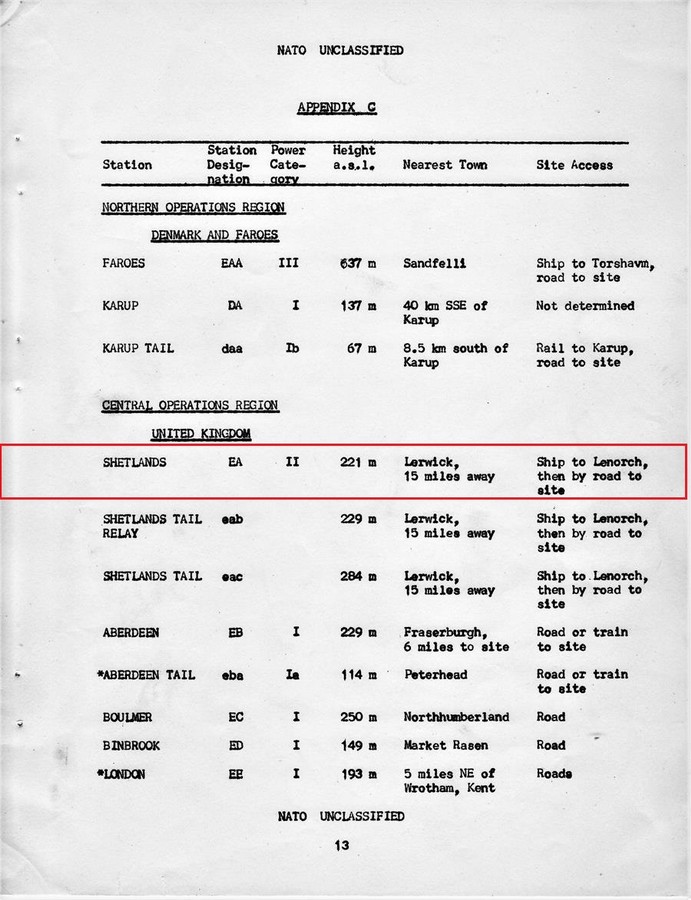

Power Category, Transmitter Typ
Station EA, Power Category - II
Station EA, Transmitter Typ - 3S + 1R (Scatter Line + Radio Line)

Info zu Station Power Plant Categories:
Power Plant arrangements at ACE High Stations fall into ix general categories with are variante on combinations of main supplied from sources the station, and prime movers within the station. There are designated as follows:
"Category II" Primary power obtained from two low-speed-non-automatic-starting diesel-driven alternators, with a further two diesel-driven alternators of the same type used in a scheduled substitition and maintenance plan.
___________________________________________________________________________________________________________________________________________________________________________________________________________
Bilddokumentationen, in der Betriebsphase (6) (7) (8)
___________________________________________________________________________________________________________________________________________________________________________________________________________
Bilddokumentationen, RAF Militärstützpunkt Scousburgh Hill" (1) (8)
___________________________________________________________________________________________________________________________________________________________________________________________________________
Beschreibungen
Link Seiten, Wikipedia
Thema, Scousburgh [3]
Autor  - Wikipedia
Quelle - Wikipedia
ULR    - Wikipedia
"Scousburgh ist eine kleine Gemeinde in der Gemeinde Dunrossness auf dem südlichen Festland der schottischen Shetlandinseln mit Blick auf den malerischen Scousburgh Sand und den Spiggie Loch. Von Scousburgh führt eine Straße den Hügel hinauf zum Gelände des ehemaligen Armeestützpunktes Mossy Hill. Diese Straße hat eine Verbindung zum Scousburgh Hill, dem Standort der jetzt überflüssigen Trans-Horizon-Übertragungsschüsseln. Von dort führt eine weitere Straße hinunter zur A970 auf der Ostseite des Hügels. " [3]
___________________________________________________________________________________________________________________________________________________________________________________________________________
Thema, Beryl oil field [7]
Autor  - Wikipedia
Quelle - Wikipedia
ULR    - Wikipedia
"Das Beryl oil field ist ein bedeutendes Rohölförderfeld im britischen Sektor der nördlichen Nordsee, 335 km nordöstlich von Aberdeen. Die Ölförderung begann 1976 und das Feld produziert immer noch Öl und Gas (2021). Das Beryl-Ölfeld befindet sich in Block 9/13a der britischen Nordsee. Benannt ist es nach Beryl Solomon, der Ehefrau von Charles Solomon, dem Präsidenten von Mobil Europe zum Zeitpunkt der Entdeckung des Feldes. Das Beryl-Feld wurde im Mai 1972 entdeckt und ist ein Sandstein aus der Trias und dem Jura in einer durchschnittlichen Tiefe von 11.000 Fuß (3.353 m). " [7]
___________________________________________________________________________________________________________________________________________________________________________________________________________
Thema, Gasfeld Frigg [8]
Autor  - Wikipedia
Quelle - Wikipedia
ULR    - Wikipedia
"Das Gasfeld Frigg ist ein Erdgasfeld auf dem norwegischen Block 25/1 in der Nordsee an der Grenze zwischen dem Vereinigten Königreich und Norwegen. Das Feld ist nach der Göttin Frigg benannt. Am 8. Mai 1978 eröffnete König Olav V. von Norwegen offiziell die Produktion. Die Produktion wurde am 26. Oktober 2004 eingestellt. Das Feld liegt 230 Kilometer (140 Meilen) nordwestlich von Stavanger. Betreiber des Feldes war die französische Ölgesellschaft Elf Aquitaine, die fusionierte und in Total S.A. umbenannt wurde." [8]
___________________________________________________________________________________________________________________________________________________________________________________________________________
Thema, Thistle oil field[9]
Autor  - Wikipedia
Quelle - Wikipedia
ULR    - Wikipedia
"Das Thistle oil field ist ein großes Ölfeld im nördlichen Sektor der Nordsee. Das Ölfeld, das im September 1972 von der Signal Oil and Gas Company  entdeckt wurde, wird auf der Plattform Thistle Alpha gefördert, die 125 Seemeilen nordöstlich von Sumburgh auf den Shetlandinseln und 275 Seemeilen nordöstlich von Aberdeen in Schottland liegt.

Die Konzession P236 wurde 1972 im Rahmen der vierten Runde des UKCS vergeben, und das erste Bohrloch auf dem Gelände wurde gebohrt und im Juli 1973 fertiggestellt, als das Ölfeld Thistle als kommerzielle Entdeckung bestätigt wurde. Das Öl hat eine Stammwürze von 38,4 °API.  Das Ölfeld verfügt schätzungsweise über eine Reserve von etwa 824 Millionen Barrel Öl.  Das nahe gelegene Deveron-Feld, das ebenfalls auf der Plattform Thistle Alpha gefördert wird, wurde 1972 nach der erfolgreichen Fertigstellung einer zweiten Bohrung auf dem Gelände entdeckt. Eine seismische Neuinterpretation aus dem Jahr 1997 schätzte die Reserven auf etwa 61,3 Millionen Barrel Öl.

Das Öl wird über eine 8-Zoll-Pipeline aus dem Dons-Feld importiert und mit dem von der Thistle-Plattform produzierten Öl kombiniert. Die kombinierte Ölproduktion wird von der Thistle-Plattform über eine 16-Zoll-Pipeline durch das Brent-Pipeline-System über die Plattformen Dunlin und Cormorant zum Ölterminal Sullom Voe exportiert. Das Gas wird aus dem System der Northern Leg Gas Pipeline (NLGP) importiert. Ein Teil des importierten Gases wird als Brennstoff für die Stromversorgung der Anlage in Thistle verwendet, während der Rest an die Anlagen von Dunlin und Northern Producer exportiert wird." [9]
___________________________________________________________________________________________________________________________________________________________________________________________________________
Thema, Sullom Voe Terminal [10]
Autor  - Wikipedia
Quelle - Wikipedia
ULR    - Wikipedia
"Das Sullom Voe Terminal ist ein Öl- und Gasterminal in Sullom Voe auf den schottischen Shetlandinseln. Es wickelt die Produktion von Ölfeldern in der Nordsee und im östlichen Shetlandbecken ab und lagert Öl, bevor es per Tanker transportiert wird." [10]
___________________________________________________________________________________________________________________________________________________________________________________________________________
Link Seiten, sonstige Publikationen
Thema, RAF Scousburgh [6]
Autor  - Geschichte der RAF Saxa Vord
Quelle - Geschichte der RAF Saxa Vord
"Die RAF Scousburgh wurde am 28. Oktober 42 als Teil der Northern GEE Chain, GEE ist eine RAF Navigationssystem. Die anderen Stationen der Kette befanden sich auf dem Burifa-Hügel in der Nähe von Dunnet Head in Caithness, Windyheads Hill, in der Nähe von Pennan in Aberdeenshire und Sango, in der Nähe von Durness in Sutherland . " [6]
___________________________________________________________________________________________________________________________________________________________________________________________________________
Daten

Die ACE-High Station Shetlands wurde in den Jahren "o.A" bis "o.A" erbaut und ging nach einer Testphase im Jahr "o.A" in die offizielle Betriebsphase. Die Bezeichnung der ACE-High Station lautete nach der offizielen Inbetriebnahme der Station "Shetlands (Mossy Hill)" und die NATO Code hierzu war "EA".
EA - Shetlands (Mossy Hill) (E) England (A) NATO Codierung - Station A
_______________________________________________________________________________________________________________________________________________________________________________
1971, wurden alle ACE-High Stationen im "ACE High Network Europe" neu codiert, die Bezeichnung der ACE-High Station lautete danach "Shetlands (Mossy Hill)" und die NATO Code hierzu war "UMSZ".
UMSZ - Shetlands (Mossy Hill) (U) United Kingdom of Great Britain (MS) Stadt / Geländebezeichnung (Z) ACE-High System
_______________________________________________________________________________________________________________________________________________________________________________
Die Betriebsphase endete mit Schliessung der ACE-High Station.
______________________________________________________________________________________________________________________________________________________
Basis Personal der ACE-High Station
siehe Übersicht "COMMUNICATIONS ELECTRONICS PERSONNEL REQUIREMENTS FOR THE CAE FORWARD SCATTER SYSTEM"
___________________________________________________________________________________________________________________________________________________________________________________________________________
Hintergrundinformationen

"Der neben der ACE-High Station Liegenschaft gelegene Standort "RAF-Site Scousburgh Hill", wurde gebaut, um kommerzielle Telekommunikationsdienste vom Festland zu Öl- und Gasfeldern in der Nordsee bereitzustellen, wurde mit vier Sendern ausgestattet, die bis 1997 in Betrieb waren. Die Aufnahme in Richtung Süden verband den Standort mit dem BT-Standort in Mormond Hill, die Südostaufnahme mit Plattformen im Beryl-Ölfeld, die Ostaufnahme verband das Frigg-Gasfeld durch seine Schließung im Jahr 2004 und die Nordostaufnahmen verbanden die Ölfelder Brent und Thistle.

Nach der Schließung der Tropo-Links im Jahr 1997 wurde das Gelände weitgehend aufgegeben und 2017 renaturiert." [5]
___________________________________________________________________________________________________________________________________________________________________________________________________________
heute (1)

Die militärische Nutzung der Liegenschaft durch das ACE-High System wurde vollständig beendet.
2019, Das Gelände der Liegenschaft, ist unter Google Earth erkennbar
2021, Das Gelände der Liegenschaft, ist unter Google Earth erkennbar
_______________________________________________________________________________________________________________________________________________________________________________
2009, Zufahrt zu der Liegenschaft.
______________________________________________________________________________________________________________________________________________________________________________________________________________
