Grezzana
  • Bunker "Back Yard"  (Giardino dietro casa)
  • Ausweich-Kommandozentrale für den Bunker "West Star"

45°31'42.49"N/11°00'15.47"O - 233 m.üNN
Antennen   üGND : L.o.S. Verbunkerter Transmitterkopf, Höhe unbekannt
Site                     : A
Site Code             : Back Yard
Status                  : Aufgegebene Nutzung
Status heute         : Militär Terrain
Ansicht                : verbunkerter Antennenkopf, 2012 (PA)
Weitere Nutzung der Liegenschaft durch:
SystemPositionStation
(Loc. nationales NATO System)
Grezzana
Bunker "Back Yard"
___________________________________________________________________________________________________________________________________
Übersichtspläne - Bezeichnungen - Transmitterverbindungen
Linienplan (Kommandostände)

Verbindungen
Bunker "Back Yard" - Grezzana > Verbindung in das nationale Fernmeldenetz - Cable Line
Bunker "Back Yard" - Grezzana > Station Baumholder (Deutschland)
Verbindung in das internationale Fernmeldenetz - Cable Line - Entfernung zwischen den Stationen - 530,00 Km
Bunker "Back Yard" - Grezzana > Station Monte Tondo - L.o.S.-Line über passiven Reflektor
Entfernung zwischen den Stationen - 2,00 Km
Bunker "Back Yard" - Grezzana > Station Verona Torre 4 - L.o.S.-Line über passiven Reflektor (Grezzana)
Entfernung zwischen den Stationen - 10,5 Km
Bunker "Back Yard" - Grezzana > Station Monte Tondo - in den späteren Jahren wurde ein Glasfaserkabel verlegt
Cable Line - Entfernung zwischen den Stationen - 2,00 Km
_______________________________________________________________________________________________________________________________________________________________________________
Linienplan, von 1990 (Locales nationales NATO System)

Verbindungen
Bunker "Back Yard" - Grezzana
___________________________________________________________________________________________________________________________________
Bilddokumentationen, 2012
___________________________________________________________________________________________________________________________________
Beschreibungen
Link Seiten, Wikipedia
Thema, Grezzana [3]
Autor  - Wikipedia
Quelle - Wikipedia
URL    - Wikipedia
"Grezzana ist eine Stadt mit 10.653 Einwohnern (Stand am 28. Februar 2007) in der Provinz Verona in der italienischen Region Venetien. Grezzana liegt 13 km nördlich von Verona. Die Nachbargemeinden sind Bosco Chiesanuova, Cerro Veronese, Erbezzo, Negrar, Roverè Veronese, Sant’Anna d’Alfaedo und Verona. In Grezzana gehören marmorverarbeitende Betriebe sowie Olivenöl- und Weinproduzenten zu den wichtigsten Arbeitgebern. Der exklusive Olivenöl- und Weinproduzent „Redoro SRL-Frantoi Veneti“ hat hier seinen Stammsitz.
Die Gemeinde Grezzana unterhält mit der rheinhessischen Gemeinde Bodenheim eine Städtepartnerschaft. Die Villa Arvedi im Ortsteil Cuzzano wurde Mitte des 17. Jahrhunderts anstelle einer Scaliger-Burg für die Veroneser Familie Allegri erbaut und 1824 durch die Trienter Familie Arvedi erworben, die sie heute für Konferenzen, Hochzeiten etc. vermietet." [3]
___________________________________________________________________________________________________________________________________
Thema, Comando Forze Terristri Alleate del Sud Europa [4]
Autor  - Wikipedia
Quelle - Wikipeda
URL    - Wikipedia
"Das Hauptquartier der Alliierten Landstreitkräfte Südeuropa (HQ - LANDSOUTH) war ein von Italien geführtes NATO-Militärkommando mit Sitz in Verona im Palazzo Carli. Von 1951 bis 2004 unter verschiedenen Namen tätig, bestand die ihm institutionell übertragene Aufgabe darin, die Verteidigung Norditaliens gegen eine hypothetische Invasion des Warschauer Paktes im Osten vorzubereiten und das strategische Kommando über die dort stationierten italienischen und alliierten Truppen zu übernehmen." [4]
___________________________________________________________________________________________________________________________________
Thema, Weststar [5]
Autor  - Wikipedia
Quelle - Wikipedia
URL    - Wikipedia

"West Star (Stella d'Occidente) era il nome in codice militare della NATO del bunker segreto del Comando F.T.A.S.E situato ad Affi in provincia di Verona. Scavato nella roccia del Monte Moscal, il bunker fu progettato tra il 1958 e il 1960, costruito tra il 1960 e il 1966, anno dell'inaugurazione operativa. Fungeva da posto comando e controllo per l'organizzazione e la direzione delle esercitazioni NATO nello scacchiere nord occidentale italiano. Con i suoi 13.000 metri quadrati di estensione è stato il bunker più grande d'Italia ed era in grado di ospitare in caso di guerra circa 500 persone, tra civili e militari. Era progettato per resistere ad attacchi nucleari, chimici e batteriologici ed in tempo di pace era operativo 24 ore su 24. A causa delle mutate esigenze operative è stato dismesso dalla NATO nel corso del 2007. Il Comando si avvaleva per esigenze operative anche del bunker di Monte San Michele situato a Cavaion Veronese o di quello di Grezzana denominato in codice Nato, "Back Yard". Nel febbraio 2010 la giunta della Regione Veneto ha stanziato 300 000 euro, per "la valorizzazione turistica culturale del rifugio anti-atomico denominato West Star di Affi." [5]

"Der West Star-Bunker liegt in der Provinz Verona zwischen den Orten Costermano im Norden, Affi im Osten, Cavaion Veronese im Süden und Bardolino im Osten. Er wurde von 1958 bis 1960 geplant und dann bis 1966 in das Felsmassiv des Monte Moscal gebaut. Von insgesamt 13.000 Quadratmetern umbauter Fläche dienen 4.000 als Kommandozentrale und weitere 4.000 der logistischen Unterstützung. Die Tunnel zu den beiden Haupteingängen Alfa (an der Via Sottomoscal) und Beta sowie zum Notausgang umfassen insgesamt 5.000 Quadratmeter. Die Anlage hat zwei Stockwerke, wobei darunter noch eine weitere Ebene für Kabel, Rohre und sonstige Unterstützungseinrichtungen vorhanden ist. In vier Wasserbehältern können insgesamt 120.000 Liter Wasser gespeichert werden. Der Großbunker sollte 400 bis 500 Personen im Fall eines Angriffs mit konventionellen, atomaren, biologischen oder chemischen Waffen mehrere Wochen lang Schutz bieten und die militärische Führungsfähigkeit sichern. Zu der Anlage gehören auch ein Hubschrauberlandeplatz im Norden, der Fernmeldebunker Monte Moscal im Südwesten und im Süden, bei Cavaion Veronese, der Fernmeldebunker Monte San Michele, der bei Bedarf ebenfalls als Kommandozentrale genutzt werden konnte. Einige Kilometer weiter östlich, im Monte Vicino bei Grezzana, baute man von 1960 bis 1966 eine weitere, im Vergleich zum West Star Bunker, eine jedoch etwas kleinere Bunkeranlage als Ausweich-Kommandozentrale. Sie trug bis zum Jahr 2000 die Deckbezeichnung Back Yard." [5]
___________________________________________________________________________________________________________________________________
Thema, Back Yard [6]
Autor  - Wikipedia
Quelle - Wikipedia
URL    - Wikipedia
"Back Yard war der militärische Deckname der NATO für den geheimen Bunker des Southern European Allied Land Forces Command in Grezzana in der Provinz Verona." [6]
___________________________________________________________________________________________________________________________________
Link Seiten, sonstige Publikationen (Video)

Thema, BACK YARD - NATO COMMAND BUNKER (working progress) (Lost Structures - Video) (4)
Autor  - Lost Structures
Quelle - YouTube
URL    - youtube.com
Ein interessantes Video über den Bunker "Back Yard"

"Torniamo a visitare l'ex base NATO di Grezzana per fare il punto sui lavori di riqualificazione, in vista di una prossima apertura al pubblico nell'ambito di un progetto di cui si sta occupando A.I.S.F.

La struttura sotterranea identificata col nome in codice Back Yard, era un sito strategico assolutamente top secret durante la guerra fredda, rimasto attivo fino alla fine degli anni '90. La base, realizzata interamente all'interno della montagna, adattando e ampliando le gallerie di una vecchia miniera di carbone sotto il monte Vicino, questo bunker fu progettato tra il 1958 e il 1960 e costruito tra il 1960 e il 1966, anno in cui ebbe inizio la sua operatività. Negli stessi anni venne realizzata e attivata anche la base denominata "West Star", ubicata presso Affi ad una cinquantina di km di distanza.... > (4)
___________________________________________________________________________________________________________________________________
Daten

Der Bunker "Back Yard" wurde von 1958 bis 1960 projektiert und in den Jahren 1960 bis 1966 erbaut und ging nach einer Testphase im Jahr 1966 in die operative Betriebsphase. Die Betriebsphase endete mit Schliessung der Bunkeranlage im Jahr 2000.
___________________________________________________________________________________________________________________________________
Hintergrundinformationen

In der Provinz Verona und in der italienischen Region Venetien gelegen, liegt in Ruhe und Abgeschiedenheit, von Bergen umgeben, die kleine Stadt Grezzana mit 12.000 Einwohnern. 13 KM nördlich von Verona, also in unmittelbarer Nähe des „Land South Forces Commando“ in dem „Palazzo Carli“ in Verona und war somit der ideale Standort für die geplante und geschickt im Wald verborgene, streng geheime, unterirdische Führungsstelle der NATO im Kalten Krieg. Das Projekt wurde in den Jahren 1958 bis 1960 konzipiert und in den Jahren 1960 bis 1966 in den 300 mtr hoch gelegenen "Monte Vicino" In der Nähe der Ortschaft Grezzana gebaut.

Dieser geheime Knotenpunkt innerhalb der NATO Struktur, sollte im Falle eines Atomkrieges, wenn alle anderen Funksysteme ausgefallen sind, noch Informationen an die verbundene NATO Kommandostrukturen übermitteln und dieses mit einer hochmodernen  Technologie. Zugleich war der Bunker, Knotenpunkt für vielfältige militärische Nachrichtenstränge die unterirdisch über die europäische P.T.T Infrastruktur, bis u.a. zu den Knotenpunkten der US Armee in Baumholder (Deutschland) und in den Norden bis in die NATO Region AFNORTH geführt wurde.

Oberirdisch wurde über eine auf dem Bunkerkopf installierte Antennenanlage, Funkverbindung zu der in der Nähe gelegenen militärischen Transmitterstation auf dem  „Monte Tondo“ hergestellt, die in direkter Verbindung mit dem „West Star Bunker“ bei Affi stand und über diese Transmitterstation auch mit dem „Land South Forces Commando“ in Verona in dem „Palazzo Carli“ verbunden war. Nach Demontage des Transmitterturmes, wurde diese Verbindung mit einem Glasfaserkabel realisiert.[7]

Im Jahr 1966 erfolgte dann der operative Betrieb der Anlage. Das Projekt war so geheim, dass nahezu auf allen Karten, selbst auf detaillierten Landkarten, dass Projekt bis heute ausgeblendet ist.

Die Konzeption der mit ca 60 mtr. unter der Bergstruktur liegenden Bunkeranlage entsprach nicht den NATO Vorgaben,  [mit einer Maximalüberdeckung von 60 Metern erfüllte die unterirdische Anlage zu keinem Zeitpunkt die Auflagen der NATO für Schutzbauten. Die NATO-Richtlinien erforderten eine Überdeckung von 200 Metern; und ab 1965 300 Meter Überdeckung.] die Basis war zwar zum Schutz gegen elektro-magnetische Einflüsse (EMP Schockwellen – englisch: electro-magnetic pulse) mit Stahl ausgekleidet worden, doch für einen ABC Waffeneinsatz war die Anlage sicherlich nicht ausreichend gegen die auflaufende Druckwelle von bis zu 250 Kg je cm2, gegen betonbrechenden Bomben, gegen Splitter -Sprengbomben und biologische Kampfstoffe ausgelegt.

Auch Angesicht der Entwicklung der konventionellen und nuklearen Waffen hätte der Bunker keine Chance gehabt, wenn man ihn enttarnt hätte. 80% eines Bunkerschutzes erfolgt durch die Geheimhaltung und 20% durch die mechanische Bunkerstruktur.

An der "Via Carrara Nummer 5", bereits auf militärischen Terrain, befindet sich das Administrationsgebäude und der Parkplatz für die strategische Bunkeranlage mit dem NATO Codenamen "Back Yard" unter dem Befehl des "Comando Forze Terrestri Alleate del Sud Europa". Der eingeschossige Tiefbunker diente als „Slave“ Kommandoposten für die Organisation und Kontrolle und Leitung der NATO, in dem nord-westlichen Italienischen Bereich.

Der Zugang zu dem Bunker erfolgte über einen kleinen Feldweg, der in den Landkarten ebenfalls wie die Hauptstraße in Grezzana gleichnamig mit „Via Carrara“ bezeichnet wurde, oder über den parallel liegenden Weg, dem „Località Slavino“ der direkt zu der Baracken der Wachmannschaften führte. Von diesem Weg aus, konnte der Bunker „Back Yard“ durch den Eingang 1, der „Porta 1“ und dann durch einen sehr langen Zugangstunnel, betreten werden.

Um das Eindringen von Kampfstoffen in den Bunker zu verhindern gilt als der eigentliche stark gesicherte Eingang 2, die „Porta 2“. Dieser befindet sich ebenfalls an dem Feldweg „Via Carrara“, und führt von dem Tunnelzugang vorbei an einem Kontrollposten, zu einer grünen Panzertür, der „Porta 2“. Ob diese schwere Hauptschleuse mit einer umlaufenden Aluminiumlamelle versehen ist, kann nicht sicher nachgewiesen werden. (Aluminiumlamellen verhindern bei einem Atomschlag dass die Stahlzarge des Drucktores  mit dem Drucktor verschweißt und somit dass verlassen der Bunker-anlage verhindert.) Hinter diesem schweren Drucktor lagen drei weitere Schutztüren, gebaut in leichterer mechanische Ausführung, die vermutlich für die Dekontaminierung (Entfernung gefährlicher Verunreinigungen) als Dekontaminierungs-schleusen vorgesehen waren, dieser komplizierte Dekontsminierungsvorgang konnte von den parallel liegenden Überwachungsräumen gesteuert und visuell von diesen überwacht werden.

Weiter dem Zugangsstollen (Verkehrsstollen) folgend, liegt auf der rechten Seite der Maschinen- und Schaltraum bezeichnet mit „Power Units“ für die Elektroversorgung der Bunkeranlage. Unabhängig von der Verfügbarkeit der externen Stromeinspeisung  wurde die militärische Anlage von vier Stück Notstromaggregaten mit jeweils 60 KVA Generatoren Leistung (Hersteller, Firma C.E.I. Milano) versorgt. Sämtliche Schalthandlungen, auch das parallel fahren der Notstromaggregate,  konnte von der im Eingangsbereich liegender Schaltanlage gesteuert werden. Wie bei dieser Art von Installationen üblich, reichte für die Versorgung der Verbraucher der Einsatz von zwei Aggregaten aus, ein weiteres  Aggregat stand somit in „stand by“ Betrieb zur Verfügung, an dem weiteren konnten die Wartungs- und Inspektionsarbeiten ausgeführt werden.

Gegenüber, von dem „Power Room“, auf der linken Seite des Zugangsstollens (Verkehrsstollen), befindet sich die „Klima – Zentrale“ des Bunkers, mit den installierten Kaltwassersätzen der Firma Carrier. Von hier aus erfolgte die Belüftung und Klimatisierung des Bunkers, sowie die Ansteuerung der in dem davorliegenden Raum installierten Filter-anlagen. Im Ernstfall wäre von dem Betriebsmodus „ Normalbelüftung“ auf die Betriebsmodus „ Schutzbelüftung“  geschaltet worden, gefolgt von der Betriebsform „vollständiger Verschlusszustand“,d.h die komplette Trennung von der Aussenluft und Betrieb des Bunkers mit Überdruck, zur Verhinderung von Eindringen der Aussenluft.

Dem Tunnel weiter folgend und dann in den Quer- und Verbindungsstollen links abbiegend, (Markierung – roter Pfeil B – Räume 13 bis 20) liegen die beiden doppelstöckigen Kommandozentralen des Bunkers, die mit Nummer B15 und B16 bezeichnet sind.

Im Verbund, mit dem in 19 Kilometer entfernten  Affi gelegenen, ebenfalls streng geheimen militärischen „Master“ NATO Führungsbunker, mit dem Codename "West Star" ,wurde von dieser Kommandozentrale aus, der “Slave“ NATO  Bunker "Back Yard" in einem permanenten Zustand der Bereitschaft gehalten und konnte mit einer Transferschaltung jederzeit als alternativer „Master“ Führungsbunker aktiviert werden, um die Gesamtsteuerung und Kontrolle aller Funktionen eines Führungsbunkers zu übernehmen.

Die Bunkeranlage als solches, besteht im Wesentlichen aus drei in Y - Form verlaufenden Verkehrsstollen, welche zusätzlich durch Quer- und Verbindungsstollen verbunden sind und einheitlich ungefähr 6 mtr breit, 4 mtr hoch und jeweils ca 80 mtr lang und kuppelförmig aus Beton ausgebildet sind. Abweichend von dieser Norm waren lediglich die drei Master - Kontroll-räume (Raum B15 und 16, sowie  Raum S68) welche andere Raummaße  haben. Oberhalb der an den Räumen vorbeiführenden ca 2,00 mtr breiten Laufgänge, waren die zugänglichen Belüftungsrohre sowie die Kabeltrassen installiert, unterhalb des Laufganges befinden sich die mit Betonplatten abgedeckte Infrastruktur der Wasserleitungen und diverser Rohrsysteme.

Aufgrund der geänderten operativen Bedürfnisse, wurde der „Slave“ NATO Bunker "Back Yard" von der NATO im Jahr 2000 aufgegeben, der „Master“ NATO Führungsbunker „West Star“ bei Affi gelegen,dann im Jahre 2007.

Der Haupteingang „Porta 1“des Bunkers „Back Yard“ wurde mit Materialien verfüllt, die beiden Nebeneingänge wurden versiegelt und sind nicht mehr zugänglich. Oberhalb der Bunkeranlage liegt südlich der ebenfalls versiegelte Notausgang mit der davorliegenden "Lüfter Station Süd". In unmittelbarer Umgebung befindet sich auch eine große Baracke die vermutlich für das Wachpersonal und der Hundestaffel gebaut worden ist. Oberhalb dieses Gebäudes, gut geschützt am Berghang, befindet sich der durch eine Betonarmierung gesicherte Lufteintritt der Anlage mit einer davor installierten nördlich gerichteten Parabolantenne.

Unterhalb des „Monte Vicino“, an dem kleinen Feldweg der „Via Carrara“ gelegen, sind verschiede äußerlich Fragmente der Bunkeranlage erkennbar, wie z.B die diversen Lüftungsöffnungen, der Zugang zu der externen Elektro - Übergabestation, der Zugang zu der externen Wasserversorgung - Übergabestation und Abfallverbrennungsanlage für die Verbrennung der geheimen Dokument, der externen Treibstoff - Übergabestation  und diverses mehr.

Das militärische Terrain wurde zwischenzeitlich für € 156.000,00 zum Verkauf  (VRB0785) gestellt, wird aber weiterhin von der Carabinieri überwacht.
___________________________________________________________________________________________________________________________________

"Der Bunker „Back Yard“ (BY) war der geschützte Kommandoposten der FTASE und war auch ein Nachrichtenzentrum und ein TLC-Knotenzentrum. Mit der Eröffnung von dem Bunker „West Star“ (WS) wurde dieser zum primären geschützten Posten und durch den alternativen geschützten Posten wurde der gesamte Teil der Nachrichten- und Relaisbehandlung entfernt und nur der P.R. verbunden mit Verona, Site R, Site T und dem Bunker „West Star“. Es gab keine Übungen mehr, die das FTASE-Kommando "hosten". Um 1980 wurden zur Durchführung der Arbeiten zur Digitalisierung von dem Bunker „West Star“ das manuelle Telegraphenrelais und alle erforderlichen Geräte zu BY gebracht. BY wurde modernisiert, eine neue Außenküche, eine Kantine und ein Baldachin für Mahlzeiten im Freien wurden geschaffen. Die Übungen fanden weiterhin bei dem Bunker „West Star“ statt und BY fungierte als Telegraphenrelais und leitete alle an LS und die 5 ATAF adressierten Nachrichten über dedizierte Schaltkreise weiter ("hohe" Geschwindigkeit Punkt zu Punkt während der Übungen). Als die Arbeiten bei dem Bunker „West Star“ abgeschlossen und die neuen Systeme aktiviert waren, wurde das Telegraphenrelais von BY abgebaut und nur die Terminals von BY blieben übrig, bis der Standort vollständig stillgelegt und geschlossen wurde."[x]
___________________________________________________________________________________________________________________________________
heute (1)

Die militärische Nutzung der Liegenschaft wurde vollständig beendet
Die militärische Liegenschaft ist versiegelt und geschlossen.Das militärisches Sperrgebiet wird heute von der Carabinieri überwacht.
2018, Das Gelände der Liegenschaft, ist unter Google Earth nicht erkennbar
2022, Die Liegenschaft kann nach Anmeldung besichtigt weren.

Visite guidate alla Base Nato Back Yard (Grezzana)

2022, Diamo la possibilità agli appassionati di visitare questo bunker scavato nella roccia che fungeva da posto di comando e controllo di riserva nel caso fosse stata resa non operativa la base West Star
Quota partecipativa 5€. Si entra con una guida che fornirà tutte le spiegazioni. Visita di circa 2h. Indispensabile torcia elettrica, mascherina e abbigliamento da trekking. Ritrovo parcheggio La Pergola
Per info/prenotazioni inviare un whatsapp al 334 234 3668
___________________________________________________________________________________________________________________________________
2019, Zufahrt zu der Liegenschaft. (1)
_____________________________________________________________________________________________________________________________________________________________________________
Bild - Quellenangaben
(PA) Privates Archiv

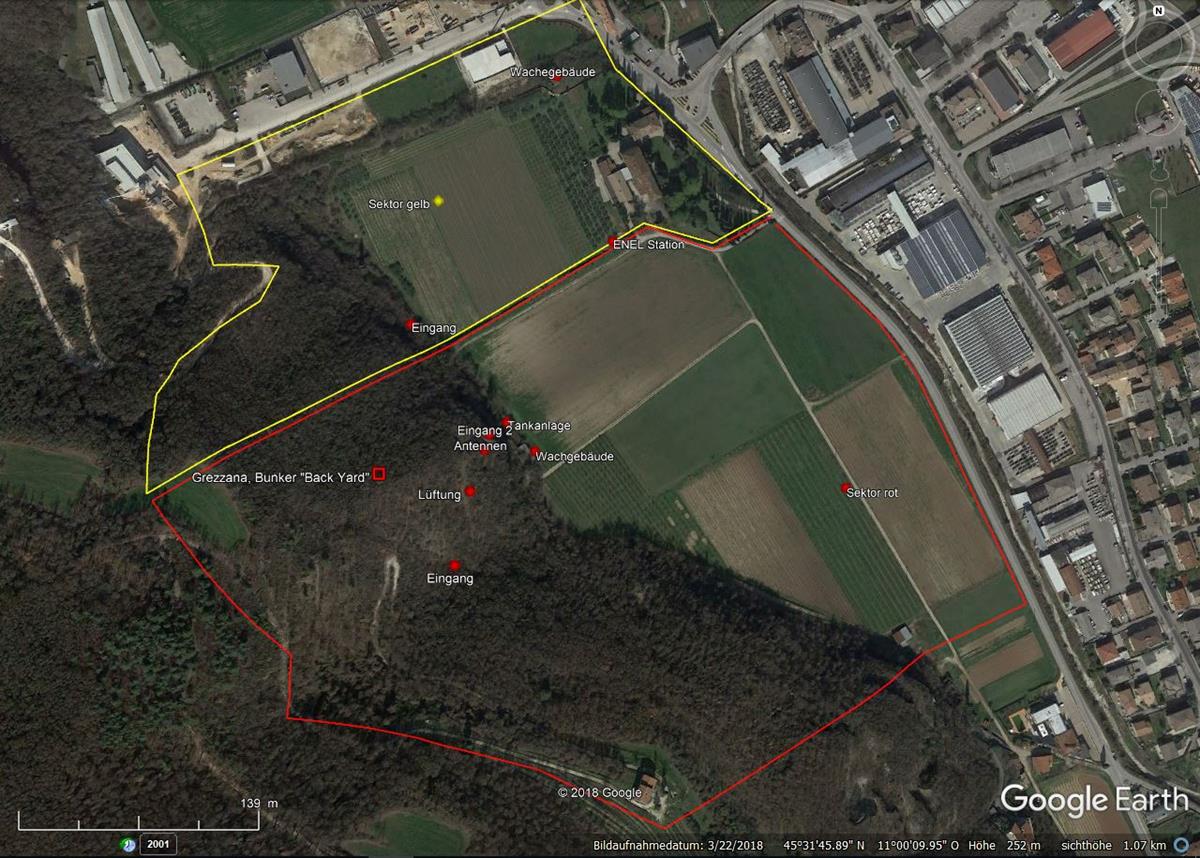

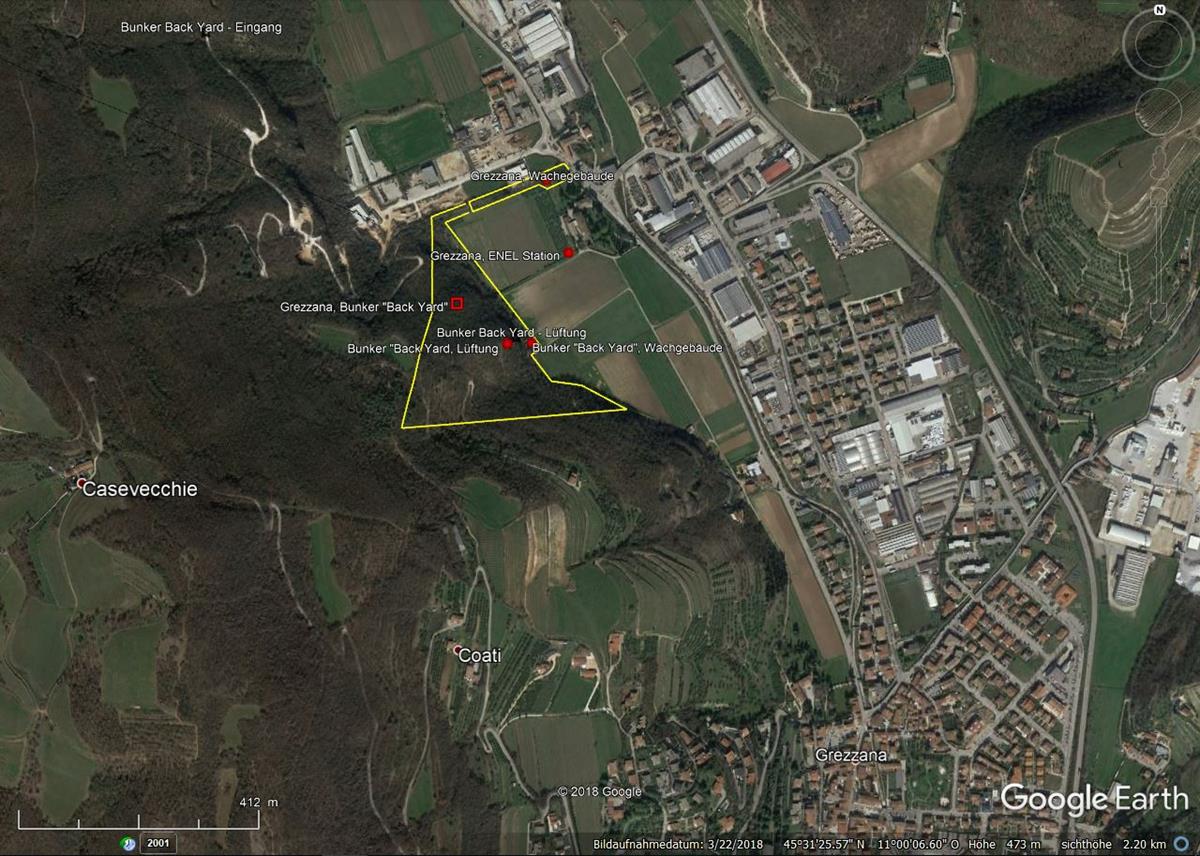

(1) Geographische Ansicht
