ACE-High System von 1958 bis 1995
ACE-High System (Allied Command Europe Tropospheric Forward Scatter Communications Systems)
______________________________________________________________________________________________________________________________________________________________________________________________________________
Stenigot
  • Binbrook (Stenigot)

53°19'39.21"N/0°07'00.84"W - 153 m.üNN
Antennen    üGND : Scatter, Höhe 20 m.
Antennen    üGND : L.o.S. Tower, Höhe unbekannt
Site Code ab 1958 : ED (Binbrook)
Site Code ab 1971 : UBIZ
Status                  : Aufgegebene Nutzung
Status heute         : weiterhin militärisch genutzt [5]
Ansicht                 : Geographische Ansicht  (1)
___________________________________________________________________________________________________________________________________________________________________________________________________________

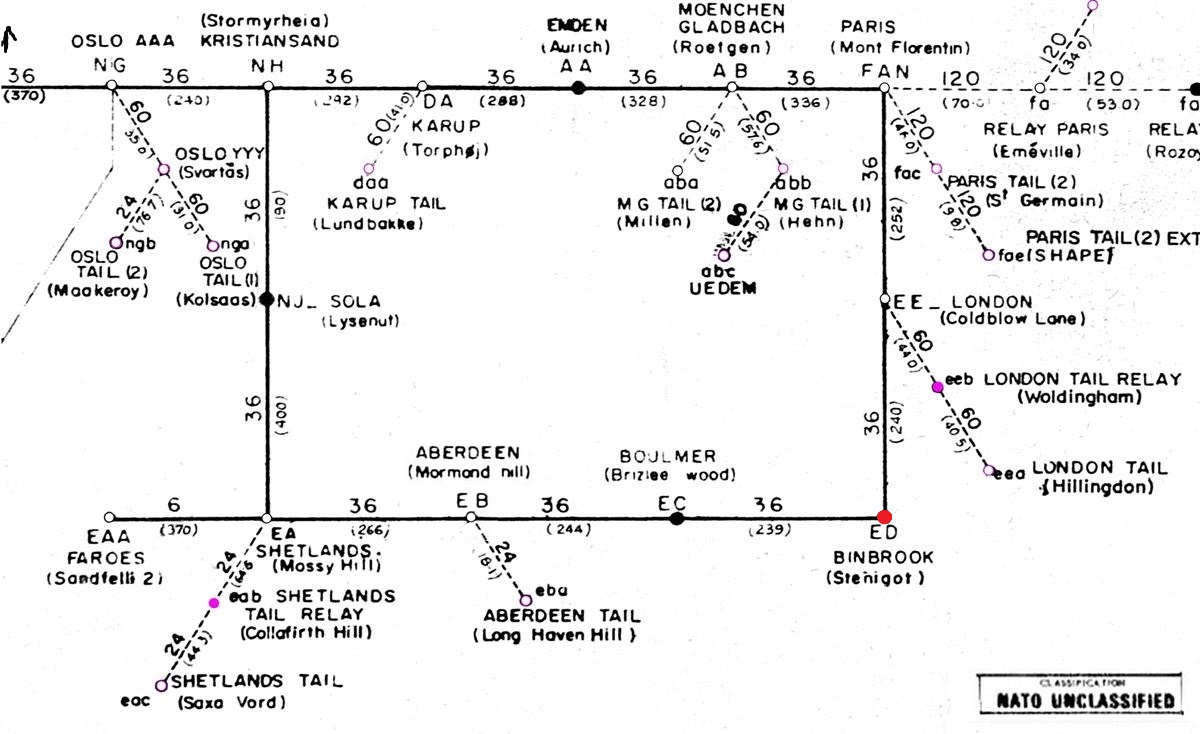

Übersichtspläne - Bezeichnungen - Transmitterverbindungen, 1959 (1) (3)
Linienplan, von 1959 (ACE-High System)
Verbindungen
ED - Binbrook (Stenigot) > EE - London (Coldblow Lane) - Scatter Line - Station mit Multiplex - Channel Capacity 36
Entfernung zwischen den Stationen - Luftlinie - 240,00 Km
ED - Binbrook (Stenigot) > EC - Boulmer (Brizlee Wood) - Scatter Line - Station mit Multiplex - Channel Capacity 36
Entfernung zwischen den Stationen - Luftlinie - 239,00 Km
___________________________________________________________________________________________________________________________________________________________________________________________________________

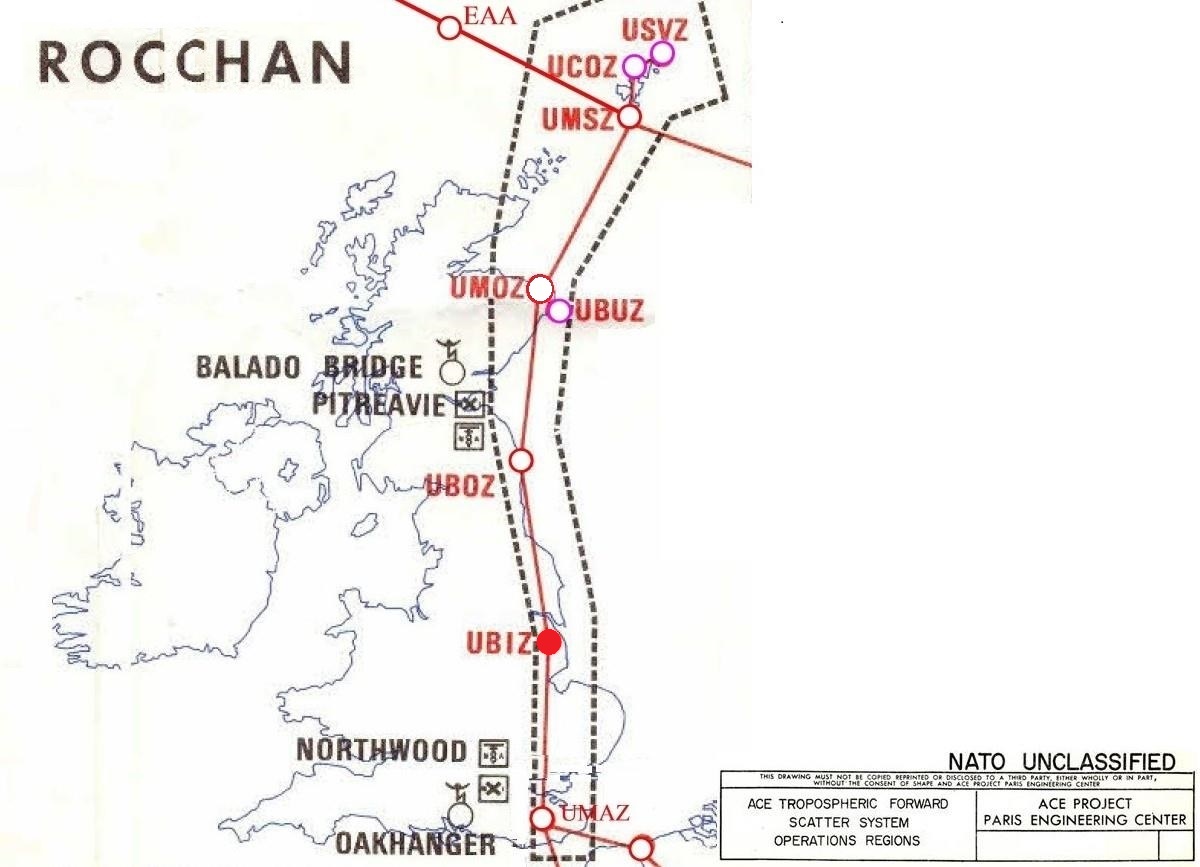

Übersichtspläne - Bezeichnungen - Transmitterverbindungen, 1976 (1) (4)
Linienplan, von 1976 (ACE-High System)
Verbindungen
UBIZ - Binbrook (Stenigot) > UMAZ - London (Coldblow Lane) - Scatter Line - Station mit Multiplex - Channel Capacity 36
Entfernung zwischen den Stationen - Luftlinie - 240,00 Km
UBIZ - Binbrook (Stenigot) > UBOZ - Boulmer (Brizlee Wood) - Scatter Line - Station mit Multiplex - Channel Capacity 36
Entfernung zwischen den Stationen - Luftlinie - 239,00 Km
___________________________________________________________________________________________________________________________________________________________________________________________________________

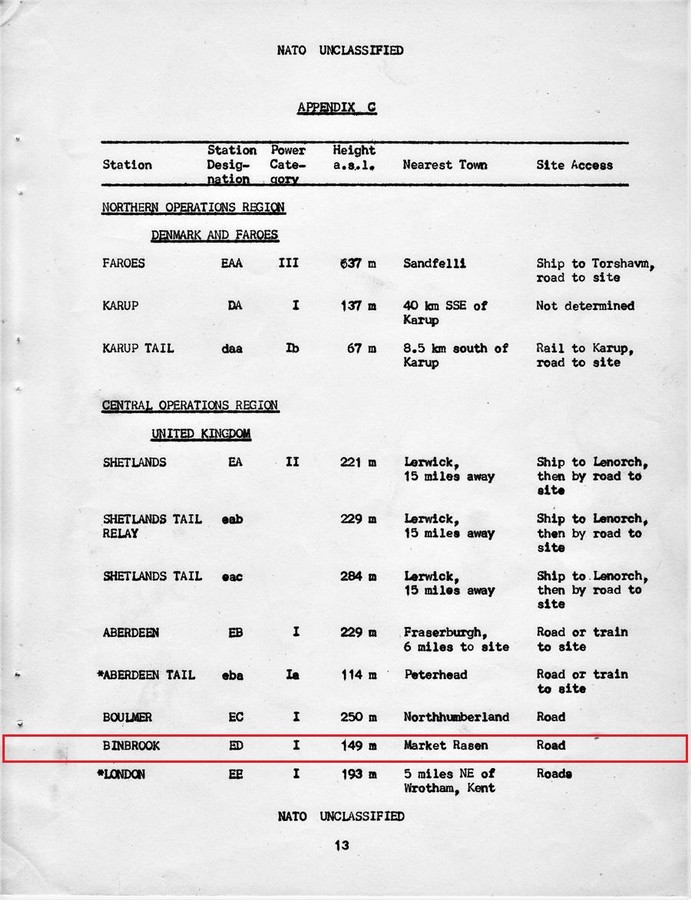

Power Category, Transmitter Typ
Station ED, Power Category - I
Station ED, Transmitter Typ - 2S (Scatter Line)

Info zu Station Power Plant Categories:
Power Plant arrangements at ACE High Stations fall into ix general categories with are variante on combinations of main supplied from sources the station, and prime movers within the station. There are designated as follows:
"Category I" Primary power obtai ned from local commercial supply, with standby power derived from two high-speed automatic-starting diesel-driven alternators.
___________________________________________________________________________________________________________________________________________________________________________________________________________
Bilddokumentationen (1)
___________________________________________________________________________________________________________________________________________________________________________________________________________
Beschreibungen
Link Seiten, Wikipedia
Thema, Binbrook [8]
Autor   - Wikipedia
Quelle  - Wikipedia
ULR     - Wikipedia
"Binbrook ist ein Dorf und eine Civil Parish im Distrikt East Lindsey in Lincolnshire, England. Es liegt an der Straße B1203 und 8 Meilen (13 km) nordöstlich von Market Rasen. Früher eine größere Marktstadt, hat sie heute etwa 700 Einwohner, die bei der Volkszählung 892 auf 2011 gestiegen sind. Die anglikanische Pfarrkirche Binbrook Grade II ist St. Mary und St. Gabriel gewidmet. Es gab zwei Dorfkirchen, St. Maria und St. Gabriel, die inzwischen verschwunden sind. Eine neue Kirche mit gemeinsamer Einweihung wurde 1869 von James Fowler erbaut. Binbrook war der Geburtsort des traditionellen Sängers Joseph Taylor, einem der Lincolnshire-Sänger, die von Percy Grainger aufgenommen wurden.

Binbrook liegt in der Nähe des Flugplatzes Binbrook, der ursprünglich als RAF Binbrook eröffnet wurde. Der Flugplatz ist heute das neue Dorf Brookenby." [8]
___________________________________________________________________________________________________________________________________________________________________________________________________________
Thema, RAF Binbrook [3]
Autor   - Wikipedia
Quelle  - Wikipedia
ULR     - Wikipedia
"Die Royal Air Force Station Binbrook, kurz RAF Binbrook, war ein nordwestlich von Binbrook in der Grafschaft Lincolnshire, England gelegener Militärflugplatz der britischen Royal Air Force (RAF). Die meisten Gebäude blieben erhalten, die drei Start- und Landebahnen existieren jedoch nicht mehr. Die technischen Gebäude werden heute industriell genutzt, während die Unterkünfte auf der Basis teilweise leer stehen. Die umliegenden Häuser ehemaliger (meist verheirateter) Soldaten bilden heute das neue Dorf Brookenby." [3]
___________________________________________________________________________________________________________________________________________________________________________________________________________
Thema, List of former Royal Air Force stations [4]
Autor  - Wikipedia
Quelle - Wikipedia
ULR    - Wikipedia
"Diese Liste der ehemaligen RAF-Stationen enthält die meisten Stationen, Flugplätze und Verwaltungssitze, die zuvor von der Royal Air Force genutzt wurden. Sie werden unter einem früheren Landkreis- oder Ländernamen aufgeführt, der für die Dauer des Betriebs angemessen war.

RAF Binbrook Bk England Lincolnshire 1940 1992
Gelände verkauft, technische Gebäude und Hangars in Gebrauch als Industriepark
Wohnanlage als Brookenby Dorf gegründet." [4]
___________________________________________________________________________________________________________________________________________________________________________________________________________
Thema, Chain Home [6]
Autor  - Wikipedia
Quelle - Wikipedia
ULR    - Wikipedia
"Chain Home, kurz CH, war der Codename für den Ring von Küsten-Frühwarnradarstationen, die von der Royal Air Force (RAF) vor und während des Zweiten Weltkriegs gebaut wurden, um Flugzeuge zu erkennen und zu verfolgen. Ursprünglich als RDF bekannt und erhielt 1 den offiziellen Namen Air Ministry Experimental Station Type 1 (AMES Type 1940), waren die Radargeräte selbst die meiste Zeit ihres Lebens auch als Chain Home bekannt. Chain Home war das erste Frühwarnradarnetz der Welt und das erste militärische Radarsystem, das den Betriebsstatus erreichte.  Ihre Wirkung auf den Ausgang des Krieges machte sie zu einer der mächtigsten Waffen des heutigen "Zaubererkrieges"." [6]
___________________________________________________________________________________________________________________________________________________________________________________________________________
Daten

Die ACE-High Station Binbrook wurde in den Jahren "o.A" bis "o.A" erbaut und ging nach einer Testphase im Jahr "o.A" in die offizielle Betriebsphase. Die Bezeichnung der ACE-High Station lautete nach der offizielen Inbetriebnahme der Station "Binbrook (Stenigot)" und die NATO Code hierzu war "ED".
ED - Binbrook (Stenigot) (E) England (D) NATO Codierung - Station D
_______________________________________________________________________________________________________________________________________________________________________________
1971, wurden alle ACE-High Stationen im "ACE High Network Europe" neu codiert, die Bezeichnung der ACE High Station lautete danach "Binbrook (Stenigot)" und die NATO Code hierzu war "UBIZ".
UBIZ - Binbrook (Stenigot) (U) United Kingdom of Great Britain (BI) Stadt / Geländebezeichnung (Z) ACE-High System
_______________________________________________________________________________________________________________________________________________________________________________
Die Betriebsphase endete mit Schliessung der ACE-High Station.
______________________________________________________________________________________________________________________________________________________

Basis Personal der ACE-High Station
siehe Übersicht "COMMUNICATIONS ELECTRONICS PERSONNEL REQUIREMENTS FOR THE CAE FORWARD SCATTER SYSTEM"
___________________________________________________________________________________________________________________________________________________________________________________________________________
Hintergrundinformationen

"RAF Stenigot wurde 1940 als "Chain Home"-Radarstation eröffnet, um Sheffield, Nottingham und die Midlands mit den besten Bemühungen der Luftwaffe zu schützen.
Nach dem Krieg wurde Stenigot als Teil des britischen Luftverteidigungsnetzes beibehalten, bis das ROTOR-Programm in den 50er Jahren umgesetzt wurde, als Stenigot auf "Pflege und Wartung" gesetzt wurde.

1959 wurde Stenigot als einer von fünf britischen Standorten für das europaweite troposphärische Kommunikationsnetz "Ace High" der NATO ausgewählt – dafür wurden die Liegenschaften verwendet.

Ace High wurde in den frühen 1990er Jahren aufgegeben und Stenigot wurde geschlossen und die dazugehörigen Gebäude wurden 1996 abgerissen.

Einer der vier Sendetürme wurde als Trainingsmast für die Aerial Erector School bei RAF Digby erhalten und ist in einem eigenen sicheren Verbund enthalten." [5]

Anmerkung
"Chain Home, kurz CH, war der Codename für den Ring der Küsten-Frühwarnradarstationen, die von der Royal Air Force (RAF) vor und während des Zweiten Weltkriegs gebaut wurden, um Flugzeugezu erkennen und zu verfolgen. Ursprünglich als RDF bekannt und 1940 unter dem offiziellen Namen Air Ministry Experimental Station Type 1 (AMES Type 1) bekannt, waren die Radareinheiten selbst die meiste Zeit ihres Lebens auch als Chain Home bekannt. Chain Home war das erste Frühwarnradarnetz der Welt und das erste militärische Radarsystem, das den Betriebsstatus erreichte. Seine Auswirkungen auf den Ausgang des Krieges machten es zu einer der mächtigsten Waffen des heutigen "Wizard-Krieges". " [6]
___________________________________________________________________________________________________________________________________________________________________________________________________________

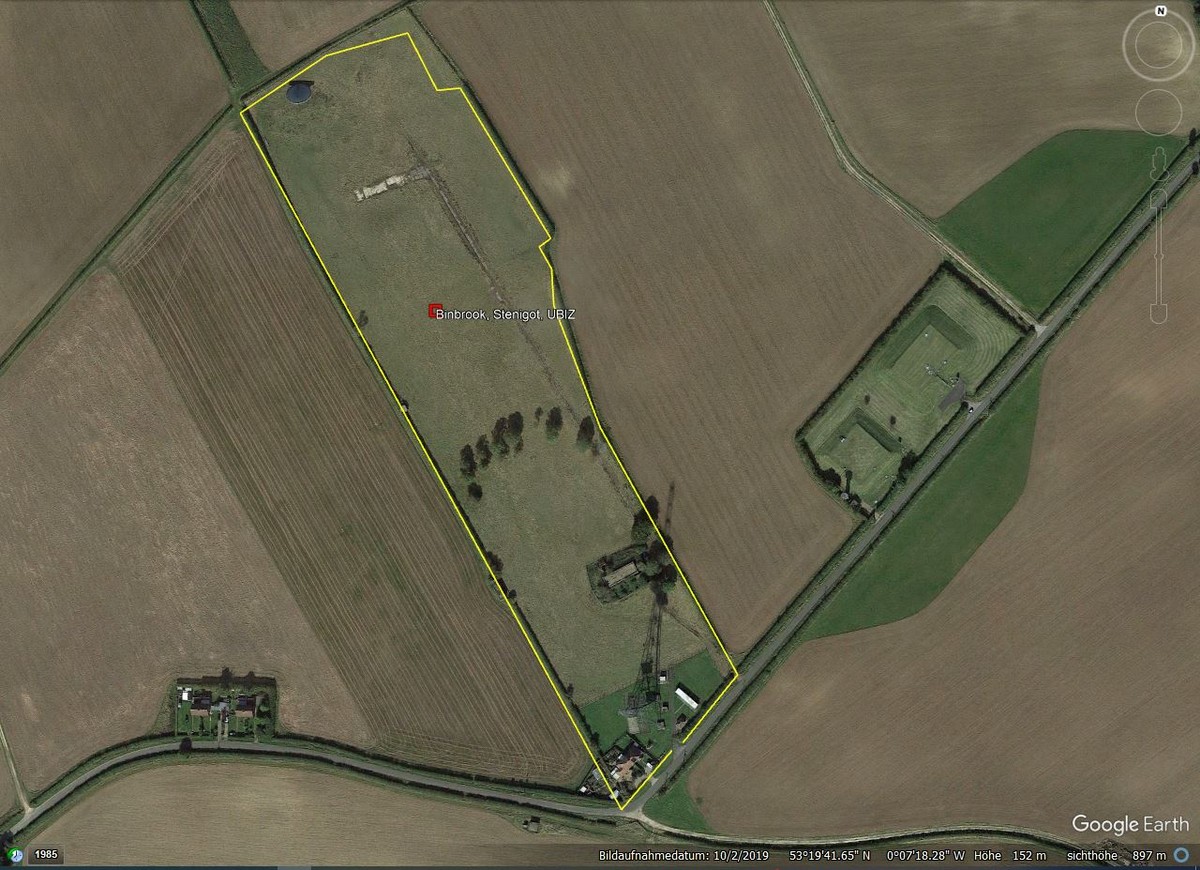

heute (1)

Die militärische Nutzung der Liegenschaft durch das ACE-High System wurde vollständig beendet.
2003, Das Gelände der Liegenschaft, ist unter Google Earth erkennbar
2006, Das Gelände der Liegenschaft, ist unter Google Earth erkennbar
2018, Das Gelände der Liegenschaft, ist unter Google Earth erkennbar
2019, Das Gelände der Liegenschaft, ist unter Google Earth erkennbar
___________________________________________________________________________________________________________________________________________________________________________________________________________
2012, Zufahrt zu der Liegenschaft.
2021, Zufahrt zu der Liegenschaft.
