Eskişehir Tail - ACE-High-Journal
Hauptmenü:
ACE-High System > Bereich, AFSOUTH > Türkei > Eskisehir Tail
ACE-High System von 1958 bis 1995
ACE-High-System (Allied Command Europe Tropospheric Forward Scatter Communications Systems)
_____________________________________________________________________________________________________________________________________________________________________________
34°46'32.85"N/30°34'49.38"O - 790 m.üNN
Antennen üGND : L.o.S. Tower, Höhe unbekannt
Site Code ab 1958 : tba (Eskişehir Tail)
Site Code ab 1971 : TESZ
Status : unbekannt
Status heute : unbekannt
Ansicht : Geographische Ansicht, 2020 (1)
___________________________________________________________________________________________________________________________________________________________________________________________________________
Die Position der Liegenschaft ist nicht eindeutig geklärt .
___________________________________________________________________________________________________________________________________________________________________________________________________________

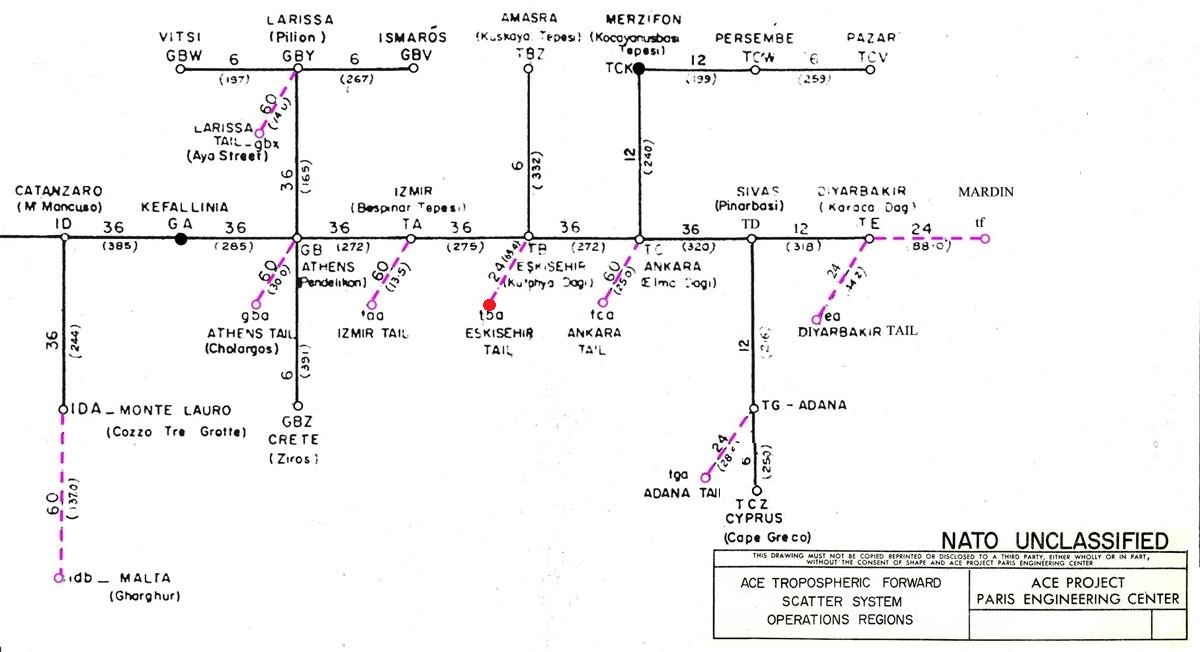

Übersichtspläne - Bezeichnungen - Transmitterverbindungen, 1959 (1) (3)
Verbindungen
tba - Eskisehir Tail > TP - Ankara - L.o.S.-Line - Station mit Multiplex - Channel Capacity 24
Entfernung zwischen den Stationen - 69,40 Km
tba - Eskisehir Tail > TP - Ankara - L.o.S.-Line - Station mit Multiplex - Channel Capacity 24
Entfernung zwischen den Stationen - 69,40 Km
__________________________________________________________________________________________________________________________________________________________________________________________________________
Übersichtspläne - Bezeichnungen - Transmitterverbindungen, 1976 (1) (4)
Verbindungen
TESZ - Eskisehir Tail > TKUZ - Ankara - L.o.S.-Line - Station mit Multiplex - Channel Capacity 24
TESZ - Eskisehir Tail > TKUZ - Ankara - L.o.S.-Line - Station mit Multiplex - Channel Capacity 24
Entfernung zwischen den Stationen - 69,40 Km
___________________________________________________________________________________________________________________________________________________________________________________________________________

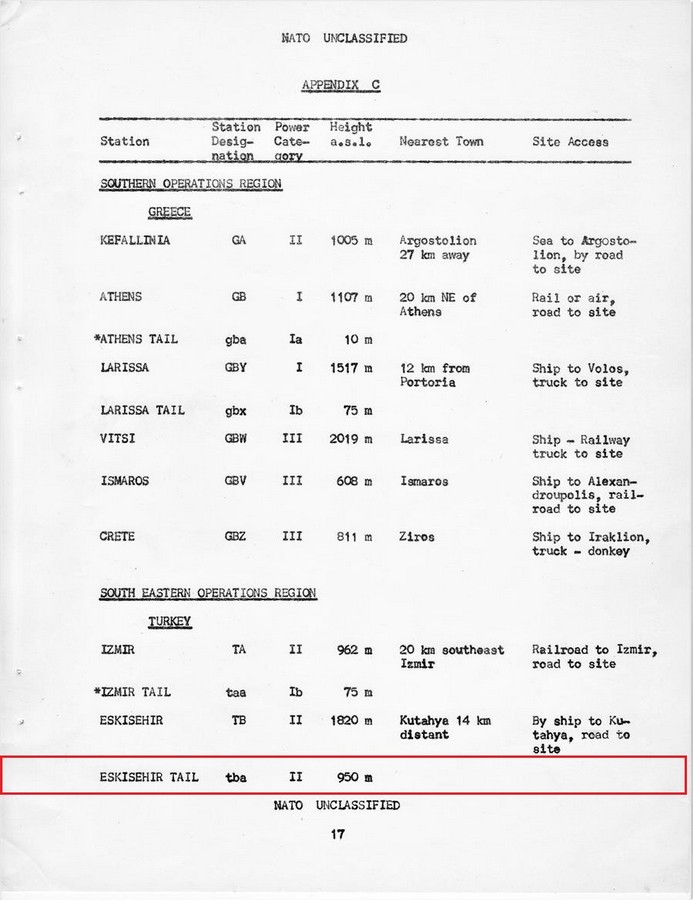

Power Category, Transmitter Typ
Station tba, Power Category - II
Station tba, Transmitter Typ - 1 Radio Line
Information zu der Energieversorgung der Liegenschaft:
Die Energieversorgung der ACE-High Stationen lassen sich in sechs allgemeine Kategorien einteilen, die sich aus unterschiedlichen Kombinationen der Stromversorgung aus der internen Energieversorgung von Generatoren innerhalb der Liegenschaft ergeben. Sie werden wie folgt bezeichnet:
"Category II (L.o.S)": Die Primärenergie wird von zwei langsam laufenden, nicht automatisch startenden Dieselgeneratoren gewonnen, wobei zwei weitere Dieselgeneratoren des gleichen Typs im Rahmen eines planmäßigen Austausch- und Wartungsplans verwendet werden.
___________________________________________________________________________________________________________________________________________________________________________________________________________
Beschreibungen
Link Seiten, Wikipedia
"Eskişehir (türkisch für „alte Stadt“; der ursprüngliche Name in der Antike und in Byzanz war Δορύλαιον Doryläum, deutsch früher Eski-Schehir) ist mit nahezu 790.000 Einwohnern (2020) die Hauptstadt der gleichnamigen Provinz, die seit 1993 zugleich eine Großstadtkommune (Büyükşehir belediyesi) ist." [4]
___________________________________________________________________________________________________________________________________________________________________________________________________________
Daten
Die ACE-High Station Eskişehir Tail wurde in den Jahren "o.A" bis "o.A" erbaut und ging nach einer Testphase im Jahr "o.A" in die offizielle Betriebsphase. Die Bezeichnung der ACE-High Station lautete nach der offizielen Inbetriebnahme der Station "Eskişehir Tail" und die NATO Code hierzu war "tba".
tba - Eskişehir Tail (t) Turkey (ba) NATO Codierung - Station ba
___________________________________________________________________________________________________________________________________
1971, wurden alle ACE-High Stationen im "ACE High Network Europe" neu codiert, die Bezeichnung der ACE-High Station lautete danach "Eskişehir Tail" und die NATO Code hierzu war "TESZ"
1971, wurden alle ACE-High Stationen im "ACE High Network Europe" neu codiert, die Bezeichnung der ACE-High Station lautete danach "Eskişehir Tail" und die NATO Code hierzu war "TESZ"
TESZ - Eskişehir Tail (T) Turkey (ES) Stadt / Geländebezeichnung (Z) ACE High System
___________________________________________________________________________________________________________________________________
Die Betriebsphase endete mit Schliessung der ACE-High Station.
______________________________________________________________________________________________________________________________________________________
Basis Personal der ACE-High Station
siehe Übersicht "Communications electronics personnel requirements for the ACE Frorward Scatter System"
_______________________________________________________________________________________________________________________________________________________________________________

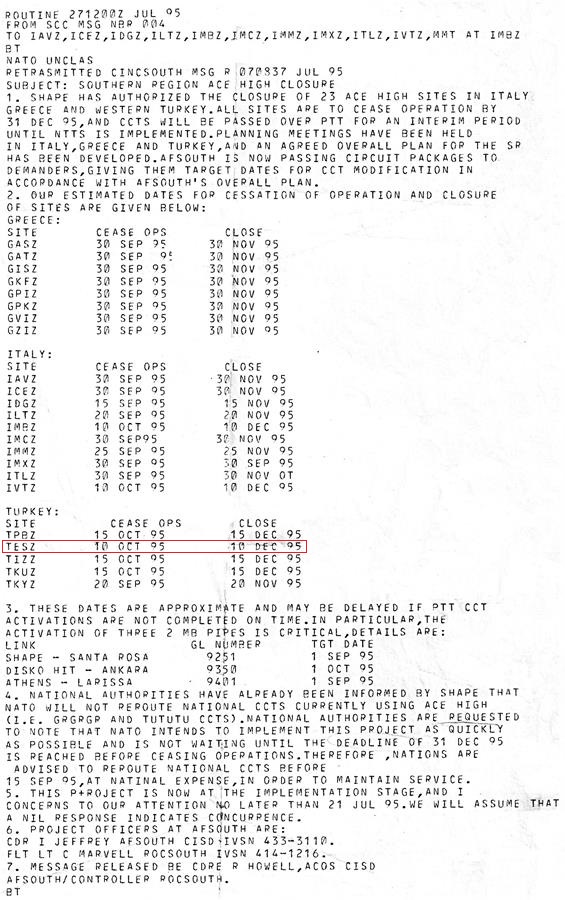

Abschaltung der ACE High Site’s:
SHAPE (Supreme Headquarters Allied Powers Europe) hat die Schließung von 23 ACE-High Site’s in Italien und Griechenland, sowie in der westlichen Türkei zu dem 31.Dezember 1995 autorisiert. Ab dem 10.Oktober 1995 werden die CCTS, für eine Übergangszeit über die nationale Infrastruktur der PTT (Post- Telefon- und Telegrafenbetriebe) geschaltet, bis NTTS (NATO Terrestrial Transmission System) einen Gesamtplan für die endgültigen Telekommunikationsverbindungen in dem AFSOUTH Bereich realisiert hat.
___________________________________________________________________________________________________________________________________________________________________________________________________________
heute (1)
Die militärische Nutzung der Liegenschaft durch das ACE-High System wurde vollständig beendet.
2020, Das Gelände der Liegenschaft, ist unter Google Earth nicht erkennbar.
2025, Das Gelände der Liegenschaft, ist unter Google Earth nicht erkennbar.
___________________________________________________________________________________________________________________________________________________________________________________________________________
2022, Zufahrt zu der Liegenschaft.
_____________________________________________________________________________________________________________________________________________________________________________
