Sivas - ACE-High-Journal
Hauptmenü:
ACE-High System > Bereich, AFSOUTH > Türkei > Sivas
ACE-High System von 1958 bis 1995
ACE-High-System (Allied Command Europe Tropospheric Forward Scatter Communications Systems)
_____________________________________________________________________________________________________________________________________________________________________________
Solaklar
- Sivas (Pinarbasi)
38°40'38.09"N/36°24'10.59"O - 2285 m.üNN
Antennen üGND : Scatter, Höhe unbekannt
Antennen üGND : L.o.S. Tower, Höhe unbekannt
Site Code ab 1958 : TD (Sivas)
Site Code ab 1971 : TPIZ
Status : unbekannt
Status heute : unbekannt

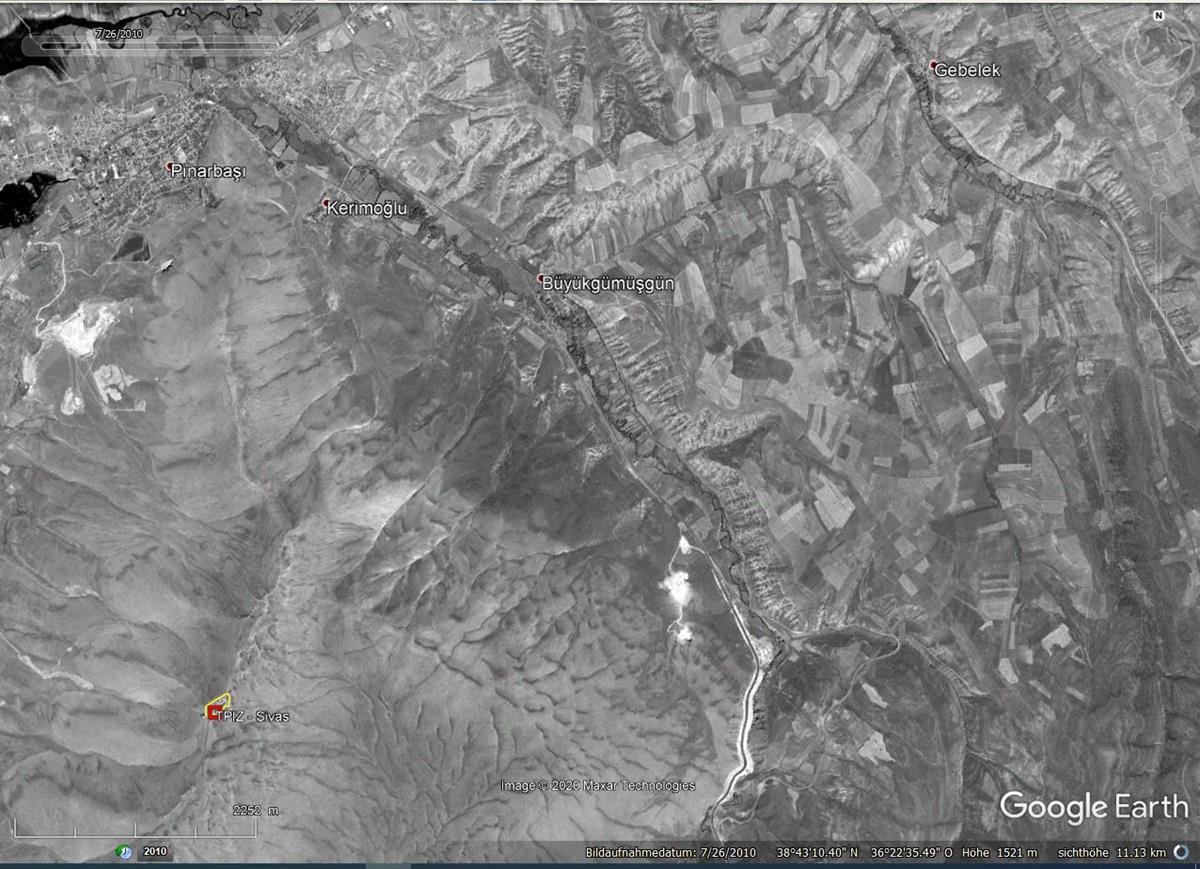

Ansicht : Geographische Ansicht, 2010 (1)
___________________________________________________________________________________________________________________________________________________________________________________________________________

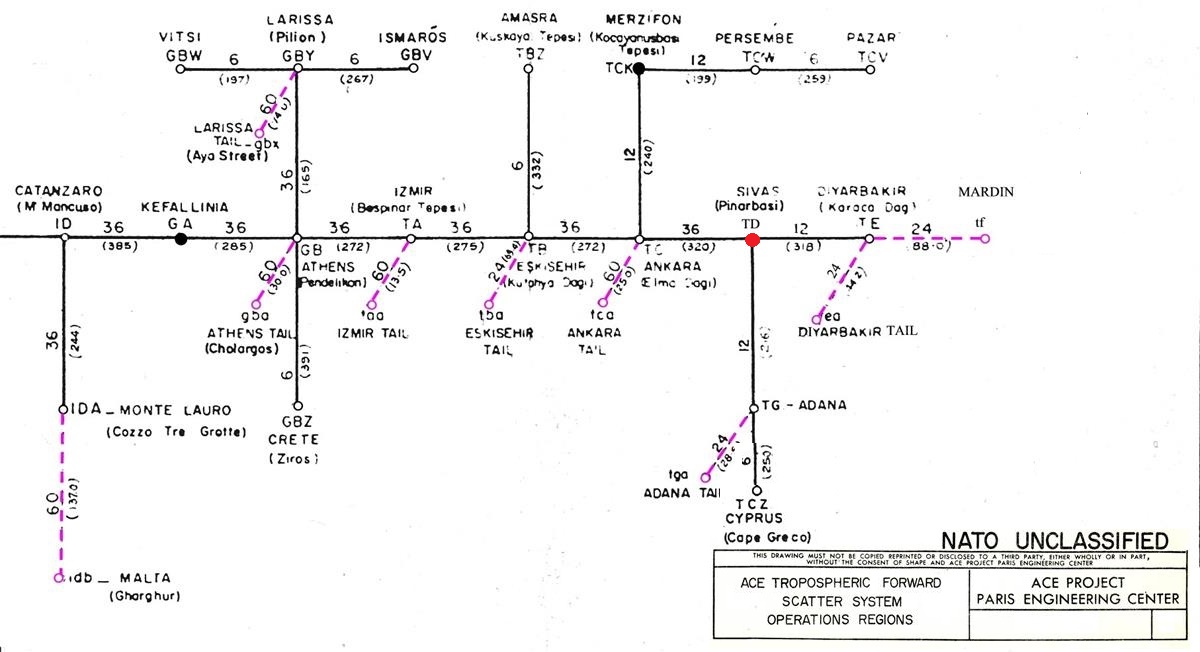

Übersichtspläne - Bezeichnungen - Transmitterverbindungen, 1959 (1) (3)
Verbindungen
TD - Sivas (Pinarbasi) > TE - Diyarbakir (Karaca Dagi) - Scatter Line - Station mit Multiplex - Channel Capacity 12
Entfernung zwischen den Stationen 318,00 Km
TD - Sivas (Pinarbasi) > TC - Ankara (Elmi Dagi) - Scatter Line - Station mit Multiplex - Channel Capacity 36
Entfernung zwischen den Stationen 320,00 Km
TD - Sivas (Pinarbasi) > TG - Adana -Scatter Line - Station mit Multiplex - Channel Capacity 12
Entfernung zwischen den Stationen 250,00 Km
TD - Sivas (Pinarbasi) > TE - Diyarbakir (Karaca Dagi) - Scatter Line - Station mit Multiplex - Channel Capacity 12
Entfernung zwischen den Stationen 318,00 Km
TD - Sivas (Pinarbasi) > TC - Ankara (Elmi Dagi) - Scatter Line - Station mit Multiplex - Channel Capacity 36
Entfernung zwischen den Stationen 320,00 Km
TD - Sivas (Pinarbasi) > TG - Adana -Scatter Line - Station mit Multiplex - Channel Capacity 12
Entfernung zwischen den Stationen 250,00 Km
___________________________________________________________________________________________________________________________________________________________________________________________________________
Übersichtspläne - Bezeichnungen - Transmitterverbindungen, 1976 (1) (4)
Verbindungen
TPIZ - Sivas (Pinarbasi) > TDIZ - Diyarbakir (Karaca Dagi) - Scatter Line - Station mit Multiplex - Channel Capacity 12
Entfernung zwischen den Stationen 318,00 Km
TPIZ - Sivas (Pinarbasi) > TEDZ - Ankara (Elmi Dagi) - Scatter Line - Station mit Multiplex - Channel Capacity 36
Entfernung zwischen den Stationen 320,00 Km
TPIZ - Sivas (Pinarbasi) > TDDZ - Adana - Scatter Line - Station mit Multiplex - Channel Capacity 12
Entfernung zwischen den Stationen 250,00 Km
TPIZ - Sivas (Pinarbasi) > TDIZ - Diyarbakir (Karaca Dagi) - Scatter Line - Station mit Multiplex - Channel Capacity 12
Entfernung zwischen den Stationen 318,00 Km
TPIZ - Sivas (Pinarbasi) > TEDZ - Ankara (Elmi Dagi) - Scatter Line - Station mit Multiplex - Channel Capacity 36
Entfernung zwischen den Stationen 320,00 Km
TPIZ - Sivas (Pinarbasi) > TDDZ - Adana - Scatter Line - Station mit Multiplex - Channel Capacity 12
Entfernung zwischen den Stationen 250,00 Km
___________________________________________________________________________________________________________________________________________________________________________________________________________

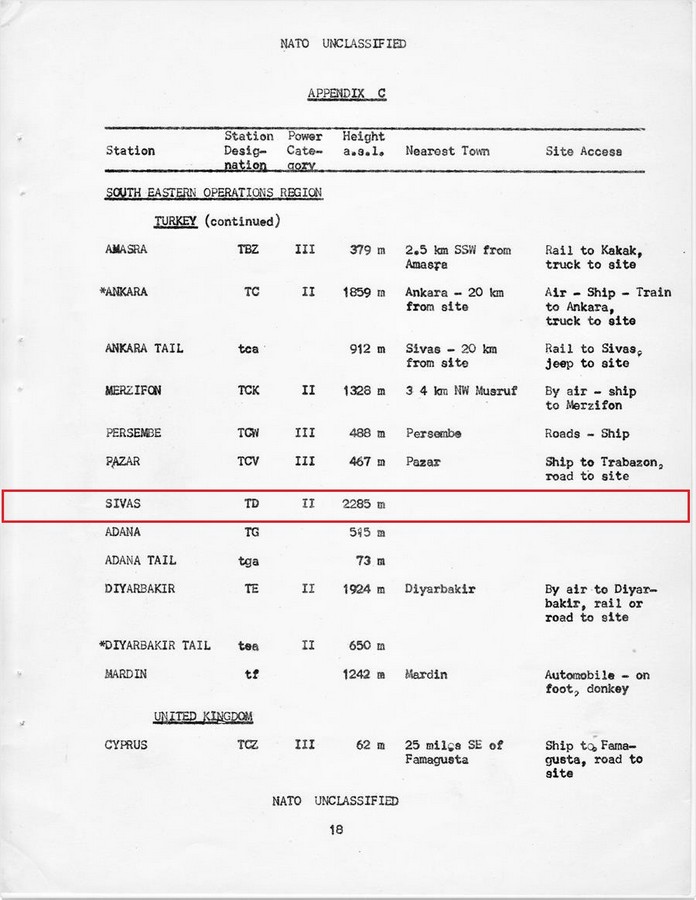

Power Category, Transmitter Typ
Station TD, Power Category - II
Station TD, Transmitter Typ - 3 Scatter Line
Station TD, Transmitter Typ - 3 Scatter Line
Information zu der Energieversorgung der Liegenschaft:
Die Energieversorgung der ACE-High Stationen lassen sich in sechs allgemeine Kategorien einteilen, die sich aus unterschiedlichen Kombinationen der Stromversorgung aus der internen Energieversorgung von Generatoren innerhalb der Liegenschaft ergeben. Sie werden wie folgt bezeichnet:
"Category II": Die Primärenergie wird von zwei langsam laufenden, nicht automatisch startenden Dieselgeneratoren gewonnen, wobei zwei weitere Dieselgeneratoren des gleichen Typs im Rahmen eines planmäßigen Austausch- und Wartungsplans verwendet werden.
___________________________________________________________________________________________________________________________________________________________________________________________________________
Beschreibungen
Link Seiten, Wikipedia

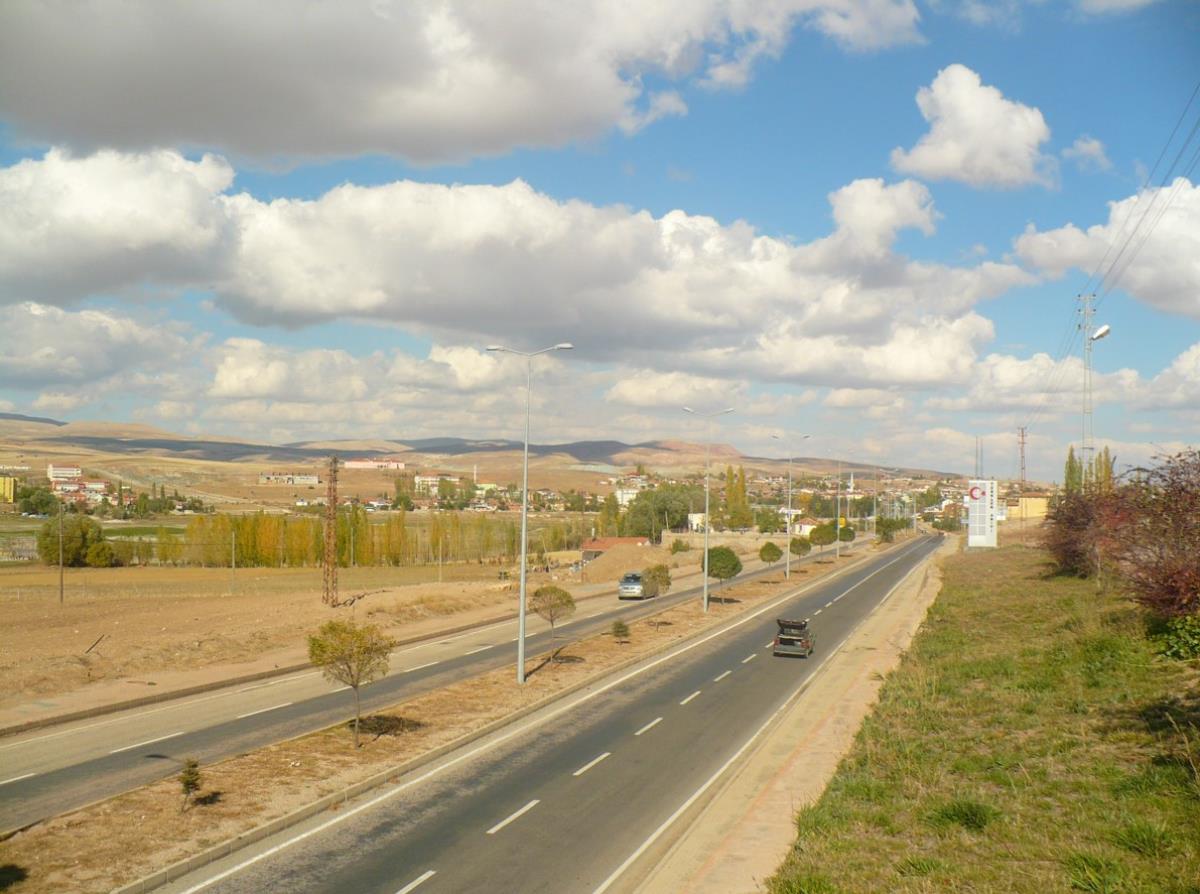

"Pınarbaşı ist eine Stadtgemeinde (Belediye) im gleichnamigen Ilçe (Landkreis) der Provinz Kayseri in der türkischen Region Zentralanatolien und gleichzeitig ein Stadtbezirk der 1988 gebildeten Büyükşehir belediyesi Kayseri (Großstadtgemeinde/Metropolprovinz).
Seit der Gebietsreform 2013 ist die Gemeinde flächen- und einwohnermäßig identisch mit dem Landkreis. Die Stadt liegt etwa 40 Kilometer östlich der Provinzhauptstadt Kayseri. Die im Stadtlogo vorhandene Jahreszahl (1863) dürfte auf das Jahr der Ernennung zur Stadtgemeinde (Belediye) hinweisen. Pınarbaşı hieß vor Gründung der Türkei Aziziye." [4]
___________________________________________________________________________________________________________________________________________________________________________________________________________
Daten
Die ACE-High Station Sivas (Pinarbasi) wurde in den Jahren "o.A" bis "o.A" erbaut und ging nach einer Testphase im Jahr "o.A" in die offizielle Betriebsphase. Die Bezeichnung der ACE-High Station lautete nach der offizielen Inbetriebnahme der Station "Sivas (Pinarbasi)" und die NATO Code hierzu war "TD".
TD - Sivas (Pinarbasi) (T) Turkey (D) NATO Codierung - Station D
___________________________________________________________________________________________________________________________________
1971, wurden alle ACE-High Stationen im "ACE-High Network Europe" neu codiert, die Bezeichnung der ACE-High Station lautete danach "Sivas (Pinarbasi)" und die NATO Code hierzu war "TPIZ"
1971, wurden alle ACE-High Stationen im "ACE-High Network Europe" neu codiert, die Bezeichnung der ACE-High Station lautete danach "Sivas (Pinarbasi)" und die NATO Code hierzu war "TPIZ"
TPIZ - Sivas (Pinarbasi) (T) Turkey (PI) Stadt / Geländebezeichnung (Z) ACE High
___________________________________________________________________________________________________________________________________
Die Betriebsphase endete mit Schliessung der ACE-High Station.
____________________________________________________________________________________________________________________________________________________
Basis Personal der ACE-High Station
siehe Übersicht "Communications electronics personnel requirements for the ACE Frorward Scatter System"
_______________________________________________________________________________________________________________________________________________________________________________

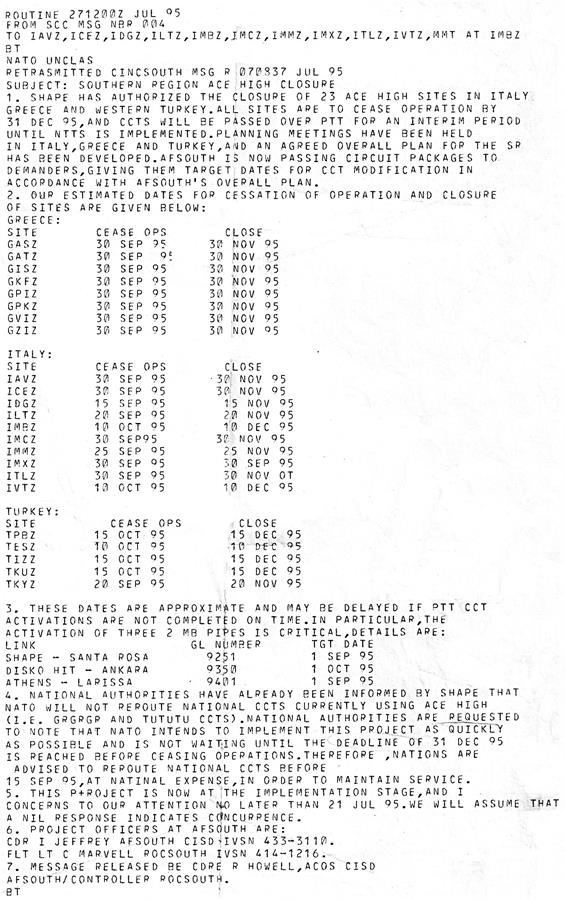

Abschaltung der ACE High Site’s:
SHAPE (Supreme Headquarters Allied Powers Europe) hat die Schließung von 23 ACE-High Site’s in Italien und Griechenland, sowie in der westlichen Türkei zu dem 31.Dezember 1995 autorisiert. Ab dem 10.Oktober 1995 werden die CCTS, für eine Übergangszeit über die nationale Infrastruktur der PTT (Post- Telefon- und Telegrafenbetriebe) geschaltet, bis NTTS (NATO Terrestrial Transmission System) einen Gesamtplan für die endgültigen Telekommunikationsverbindungen in dem AFSOUTH Bereich realisiert hat.
___________________________________________________________________________________________________________________________________________________________________________________________________________
heute (1)
Die militärische Nutzung der Liegenschaft durch das ACE-High System wurde vollständig beendet.

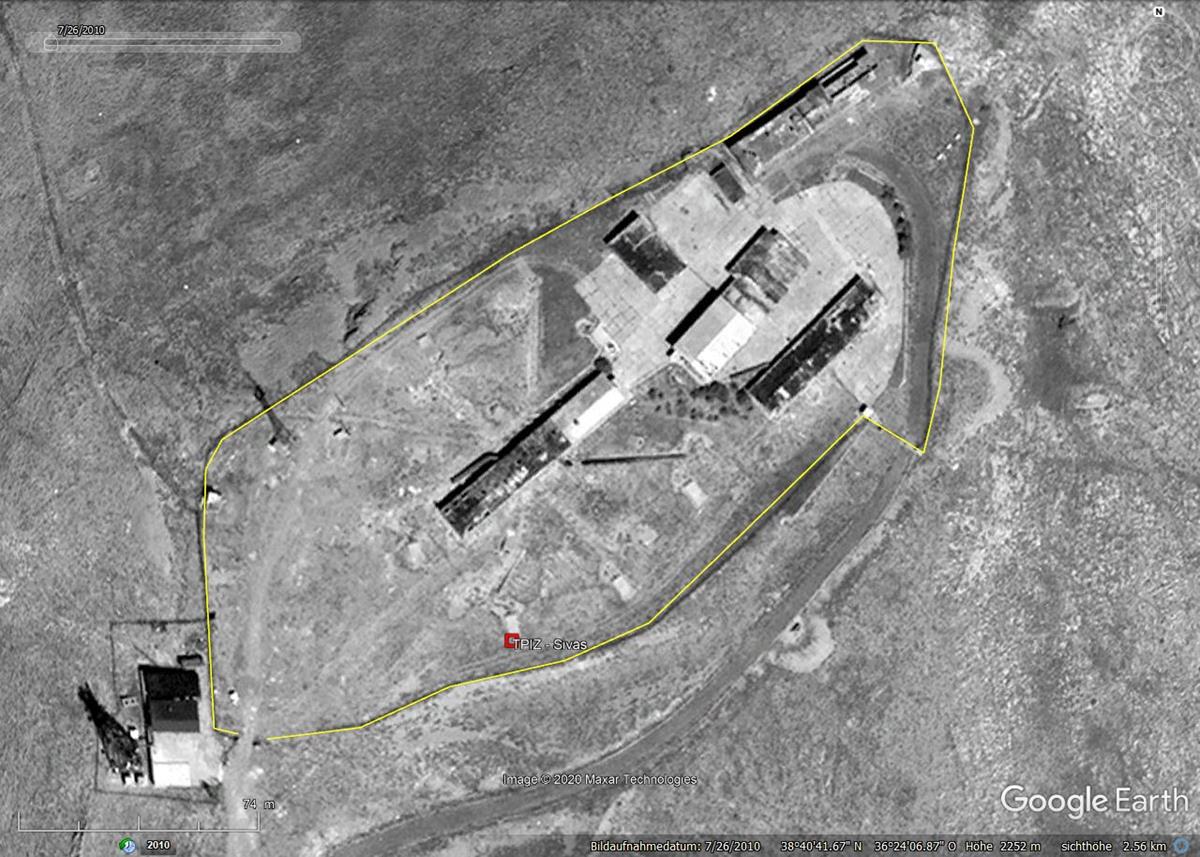

2010, Das Gelände der Liegenschaft, ist unter Google Earth erkennbar.
2025, Das Gelände der Liegenschaft, ist unter Google Earth erkennbar.
___________________________________________________________________________________________________________________________________________________________________________________________________________

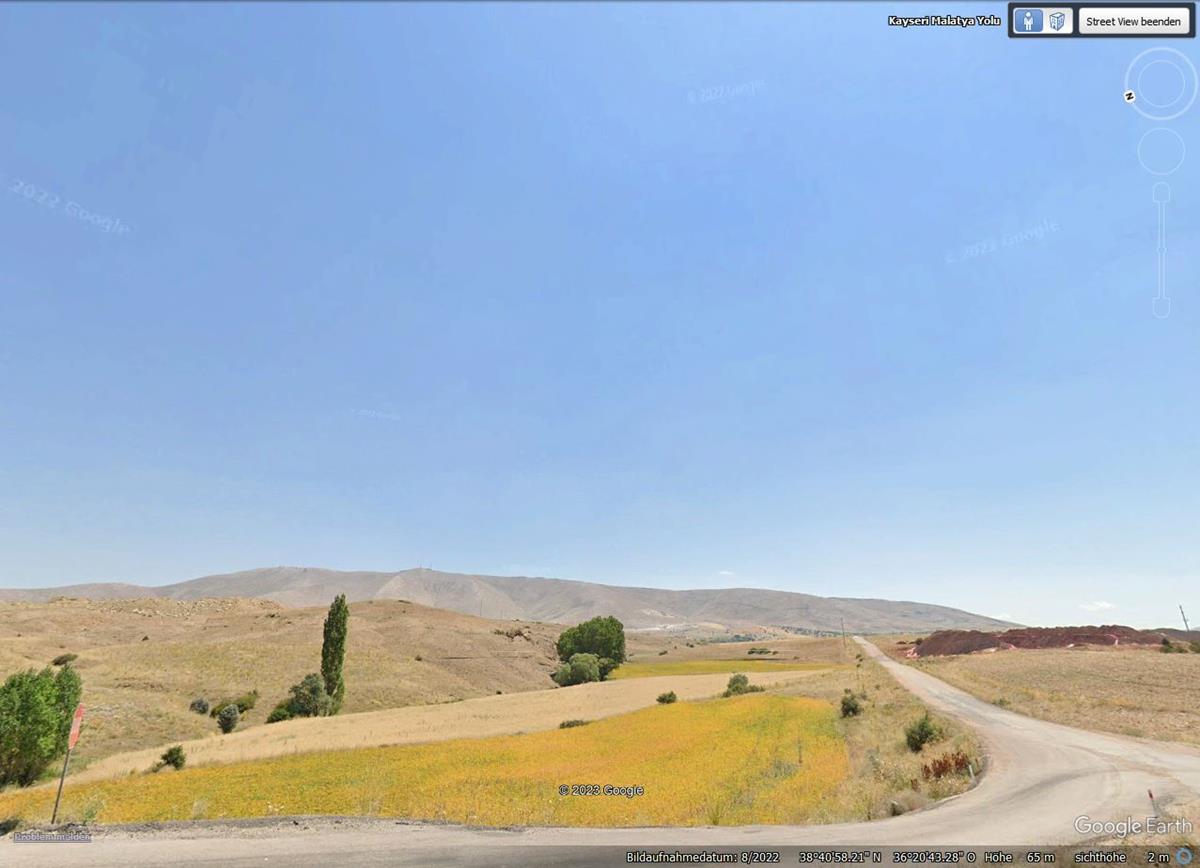

2022, Zufahrt zu der Liegenschaft
_____________________________________________________________________________________________________________________________________________________________________________
Bild - Quellenangaben
(PA) Privates Archiv
(1) Geographische Ansicht
(1) Google Earth, Google Street
(2) Wikipedia, Coat of arms of Allied Joint Force Command Naples > JFC Naples
(3) Station Codes and Network Routes
(3) NATO Linienplan, 1959
(4) Geographic Locations of the NICS
(4) NATO Linienplan, 1976
(5) Wikipedia, Datei:Pinarbasi.JPG
