ACE-High System von 1958 bis 1995
ACE-High System (Allied Command Europe Tropospheric Forward Scatter Communications Systems)
_____________________________________________________________________________________________________________________________________________________________________________
Celmli
  • Adana (Davudi Dagi)

36°49'39.37"N/35°38'18.66"O - 515 m.üNN
Antennen   üGND : Scatter, Höhe unbekannt
Antennen   üGND : L.o.S. Tower, Höhe unbekannt
Site Code ab 1958 : TG (Adana)
Site Code ab 1971 : TDDZ
Status                  : unbekannt
Status heute         : unbekannt
Ansicht                 : Geographische Ansicht (1)
___________________________________________________________________________________________________________________________________________________________________________________________________________

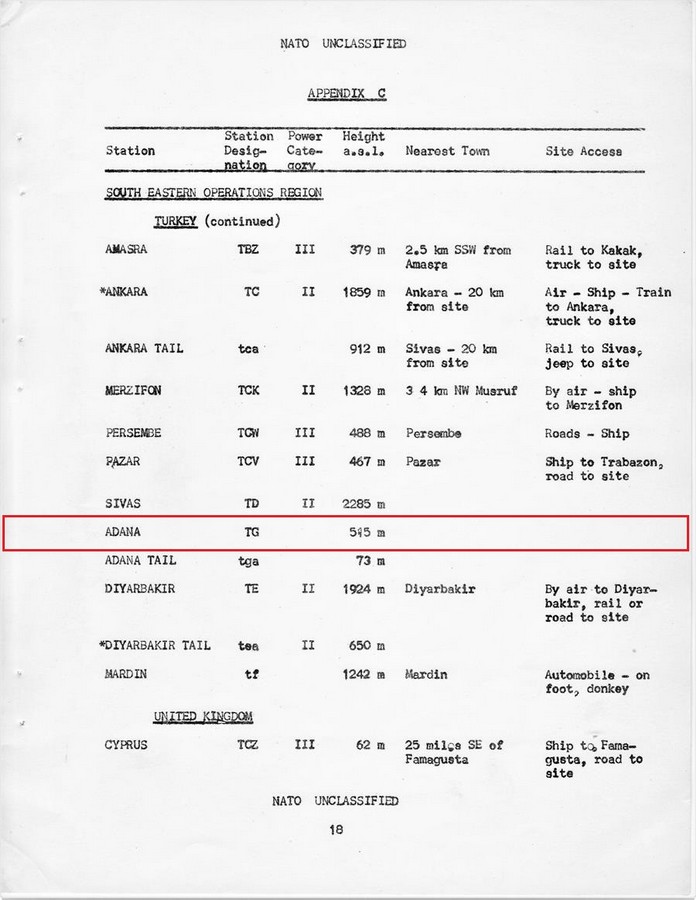

Übersichtspläne - Bezeichnungen - Transmitterverbindungen, 1959 (1) (3)
Linienplan, von 1959 (ACE-High System)
Verbindungen
TG - Adana (Davudi Dagi) > TD - Sivas (Pinarbasis) - Scatter Line - Station mit Multiplex - Channel Capacity 12
Entfernung zwischen den Stationen - 223,00 Km
TG - Adana (Davudi Dagi) > TCZ - Cyprus (Cape Greco) - Scatter Line - Station mit Multiplex - Channel Capacity 6
Entfernung zwischen den Stationen - 250,00 Km
TG - Adana (Davudi Dagi) > tga - Adana Tail - L.o.S.-Linie - Station mit Multiplex - Channel Capacity 24
Entfernung zwischen den Stationen 28,50 Km
___________________________________________________________________________________________________________________________________________________________________________________________________________

Übersichtspläne - Bezeichnungen - Transmitterverbindungen, 1976 (1) (4)
Linienplan, von 1976 (ACE-High System)
Verbindungen
TDDZ - Adana (Davudi Dagi) > TPIZ - Sivas (Pinarbasis) - Scatter Line - Station mit Multiplex - Channel Capacity 12
Entfernung zwischen den Stationen - 223,00 Km
TDDZ - Adana (Davudi Dagi) > JCGZ - Cyprus (Cape Greco) - Scatter Line - Station mit Multiplex - Channel Capacity 6
Entfernung zwischen den Stationen - 250,00 Km
TDDZ - Adana (Davudi Dagi) > TADZ - Adana Tail - L.o.S.-Linie - Station mit Multiplex - Channel Capacity 24
Entfernung zwischen den Stationen 28,50 Km
___________________________________________________________________________________________________________________________________________________________________________________________________________
Power Category, Transmitter Typ
Station TG, Power Category - o.A
Station TG, Transmitter Typ - 2S + 1R (Scatter Line + Radio Line)
___________________________________________________________________________________________________________________________________________________________________________________________________________
Beschreibungen
Link Seiten, Wikipedia
Thema, Adana [4]
Autor   - Wikipedia
Quelle  - Wikipedia
ULR     - Wikipedia
"Adana ist mit mehr als 2,2 Millionen Einwohnern (2021) die fünftgrößte Stadt der Türkei und Hauptstadt der gleichnamigen Provinz. Sie ist die größte Stadt in der fruchtbaren Tiefebene Çukurova.

Die Çukurova-Universität in Adana ist mit rund 45.000 Studenten eine der größten Universitäten der Türkei. Für die Herkunft des Namens Adana gibt es verschiedene Quellen. So ist er angeblich abgeleitet von Adanos, dem Sohn des Uranos aus der griechischen Mythologie. Eine weitere mögliche Herkunft ist die Ableitung von Adanyia, einem Gebiet bei Kizzuwatna im Reich der Hethiter." [4]
___________________________________________________________________________________________________________________________________________________________________________________________________________

Thema, Çelemli [5]
Autor   - Wikipedia
Quelle  - Wikipedia
ULR     - Wikipedia
"Çelemli ist eine Gemeinde im Landkreis Yüreğir der Provinz Adana. Auf dem Gipfel des nächsten Hügels gibt es Telekommunikationseinrichtungen wie Mikrowellenverbindungen, TV-Senderstationen usw." [5]
_______________________________________________________________________________________________________________________________________________________________________________

Daten

Die ACE-High Station Adana wurde in den Jahren "o.A" bis "o.A" erbaut und ging nach einer Testphase im Jahr "o.A" in die offizielle Betriebsphase. Die Bezeichnung der ACE-High Station lautete nach der offizielen Inbetriebnahme der Station "Adana" und die NATO Code hierzu war "TG".
TG - Adana (T)Turkey (G) NATO Codierung - Station G
______________________________________________________________________________________________________________________________________________________
1971,  wurden alle ACE-High Stationen im "ACE High Network Europe" neu codiert, die Bezeichnung der ACE High Station lautete danach "Adana" und die NATO Code hierzu war "TDDZ"
TDDZ - Adana  (T) Turkey (DD) Stadt / Geländebezeichnung (Z) ACE-High System
_______________________________________________________________________________________________________________________________________________________________________________
Die Betriebsphase endete mit Schliessung der ACE-High Station.
______________________________________________________________________________________________________________________________________________________

Basis Personal der ACE-High Station
siehe Übersicht "COMMUNICATIONS ELECTRONICS PERSONNEL REQUIREMENTS FOR THE CAE FORWARD SCATTER SYSTEM"
_______________________________________________________________________________________________________________________________________________________________________________

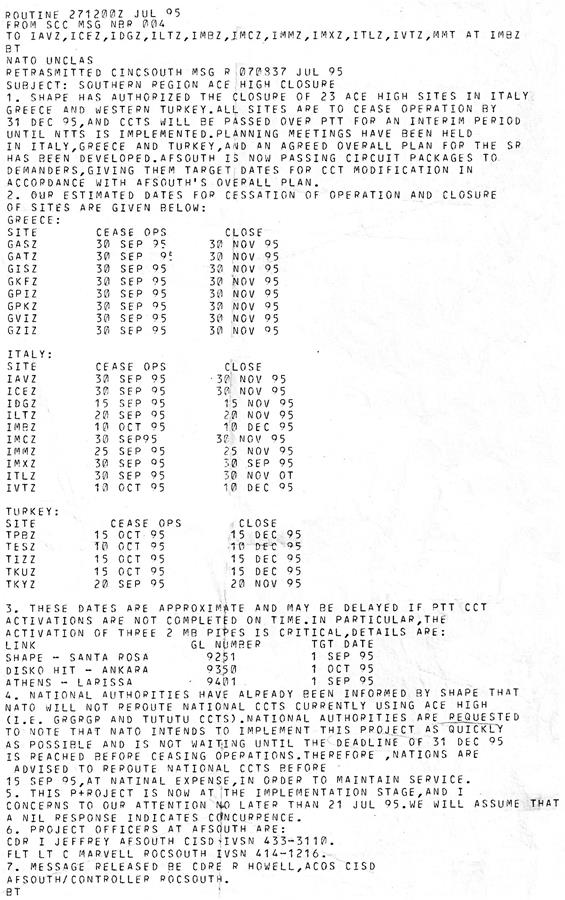

Abschaltung der ACE-High Site’s:

SHAPE (Supreme Headquarters Allied Powers Europe) hat die Schließung von 23 ACE-High Site’s in Italien und Griechenland, sowie in der westlichen Türkei zu dem 31.Dezember 1995 autorisiert. Ab dem 10.Oktober 1995 werden die CCTS, für eine Übergangszeit über die nationale Infrastruktur der PTT (Post- Telefon- und Telegrafenbetriebe) geschaltet, bis NTTS (NATO Terrestrial Transmission System) einen Gesamtplan für die endgültigen Telekommunikationsverbindungen in dem AFSOUTH Bereich realisiert hat.

_______________________________________________________________________________________________________________________________________________________________________________
und das NADGE Radar System

Die in ca. 0,14 Km entfernte NADGE Radar Station Adana, NADGE Radar Türkei (15), ist mit dem ACE-High System und mit dem Combined Air Operations Centre (CAOC 6) der Turkey's Air Force in Eskisehir verbunden.

2013, das CAOC 8 - Torrejon, Spanien , im Jahr 2013 deaktiviert, und ersetzt an derselben Stelle durch das CAOC TJ in Torrejon.
2009, das Gelände der Liegenschaft, ist unter Google Earth erkennbar.

_______________________________________________________________________________________________________________________________________________________________________________
heute (1)

Die militärische Nutzung der Liegenschaft durch das ACE-High System wurde vollständig beendet.
2009, Das Gelände der Liegenschaft, ist unter Google Earth erkennbar. (mit Scatterantennen)
2017, Das Gelände der Liegenschaft, ist unter Google Earth erkennbar.
2020, Das Gelände der Liegenschaft, ist unter Google Earth erkennbar.
_______________________________________________________________________________________________________________________________________________________________________________
2022, Zufahrt zu der Liegenschaft.
_____________________________________________________________________________________________________________________________________________________________________________
