C-5. Vieux Moulins
Systeme vor dem ACE-High System > AIRCENT > C-5. Vieux Moulins
Systeme vor dem ACE-High System von 1952 bis 1958
(AIRCENT-Allied Air Forces Central Europe)
| < Info Seite, AIRCENT (1) |
_______________________________________________________________________________________________________________________________________________________________________________________________________________
Vieux Moulins
- C-5. Vieux Moulins (Les Hauts Buttes)
- AIRCENT Microwave System - A-,B-,C-Systeme
49°56'04.17"N/4°46'45.63"O - 483 m.üNN
Antennen üGND : L.o.S. Tower, Höhe unbekannt
Site Code : C-5
Kataster Nr : 139 + 140
Status : Aufgegebene Nutzung
Status heute : Renaturierte Liegenschaft
Ansicht : Zufahrt zu der Liegenschaft, 2016 (1)
Weitere Nutzung der Liegenschaft durch:
System | Position | Station |
| Les Hauts Buttes | 19. Vieux Moulins |
____________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________
Übersichtspläne - Bezeichnungen - Transmitterverbindungen
____________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________
Beschreibungen
Link Seiten, Wikipedia
"Les Vieux Moulins de Thilay ist ein Weiler im Département Ardennes. Sie gehört zur Gemeinde Thilay im Département Ardennes in der Region Champagne-Ardenne." [4]
_______________________________________________________________________________________________________________________________________________________________________________
"Les Hauts-Buttés ist ein Weiler im Département Ardennes, der heute zur Gemeinde Monthermé gehört." [5]
_______________________________________________________________________________________________________________________________________________________________________________
Hintergrundinformationen
Ein Zeitzeuge berichtet:
"Ein Bild aus alten AIRCENT-Zeiten, als die US unterschiedliche RV ausgekundschaftet haben. Das Bild zeigt den Eisenmast der US mit einer Längenangaben von 60 foot, also 12 inches. Das wären nach der Umrechnung 18,288 m. Die Bundeswehr hatte für das FM 12/800 System einen Steckmast von 17 Metern. Allerdings war dieser Mast aus ALU oder ähnlich. Die Masten von Hein-Lehmann hatten eigentlich keine feste Höhe, sie wurden aufgebaut je nach Notwendigkeit. Manchmal sogar bis 43 m. Diese Steckmasten waren ebenfalls aus ALU. Bei der DBP gab es einen ähnlichen Mast, allerdings war dieser Mast auf einem LKW mit einem Gerüst eingerichtet, damit man die einzelnen Etagen senkrecht in das Gestell einstellen konnte. Dann wurden an drei Ecken die Sicherungen eingedreht, danach wurde der Mast hochgeschoben, nächste Etage eingefügt und so. In Zwischenabständen die Abspannseile eingehakt. Auf der ersten Etage wurden die Dreiecke eingesetzt, die Abspannseite eingehakt, mindestens 2 Spiegel befestigt und Koax-Kabel angeschlossen. Nach einen halben Stunde stand der Mast mit 30 Metern oder höher." [2]
Richtfunkgerät 12-Kanal (FM 12/800)
Die Richtfunk-Einrichtung FM 12/800 arbeitet mit Frequenz-Modulation (FM). Mit ihr lassen sich Funkwege mit 4, 12, oder 24 Sprechkreisen und einer Dienstverbindung im Radiofrequenz- (RF) Bereich um 800 MHz (610 bis 960 MHz) bereitstellen. Das übertragbare Basisband reicht von 0,3 bis 116 kHz. Das 12-Kanal Gerät dient als Endstelle oder Relaisstelle zum Herstellen einer drahtlosen, gerichteten Fernmeldeverbindung. In diesem Bereich liegen die CCI-Zwölfer-Grundgruppen 60 bis 108 KHz und die nach unten versetzte Zwölfergruppe 6 bis 54 kHz. Mit Hilfe von TF- und WT-Geräten können bis zu 24 Kanäle übertragen werden, die wahlweise als Sprech- oder Schreibkanäle nutzbar sind. Das System wurde 1963 bei der Bundeswehr eingeführt und bis in die 1990er Jahre genutzt.
_______________________________________________________________________________________________________________________________________________________________________________
heute (1)
Die militärische Nutzung der Liegenschaft durch das AIRCENT Microwave System wurde vollständig beendet.

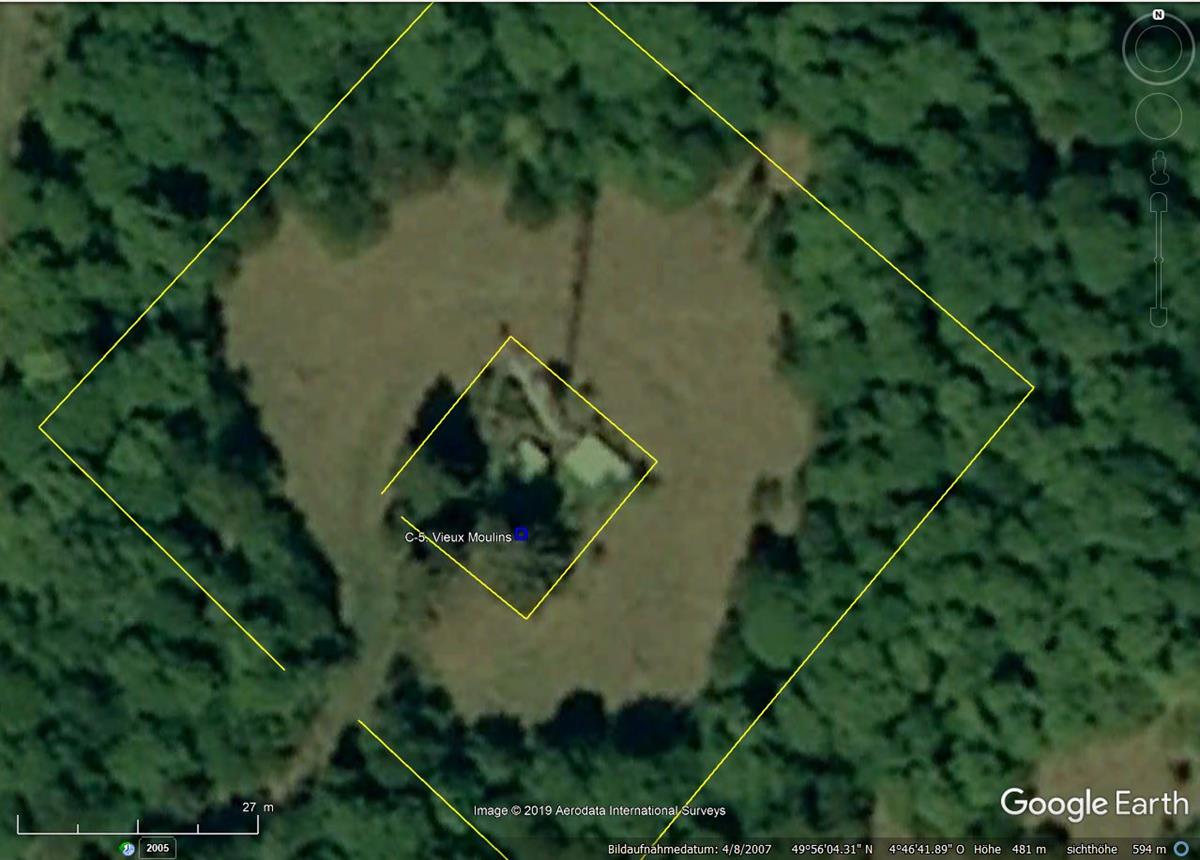

2007, Das Gelände der Liegenschaft, ist unter Google Earth erkennbar.
_______________________________________________________________________________________________________________________________________________________________________________
2016, Zufahrt zu der Liegenschaft
