ACE-High System von 1958 bis 1995
ACE-High System (Allied Command Europe Tropospheric Forward Scatter Communications Systems)
_____________________________________________________________________________________________________________________________________________________________________________
Buccheri
  • Monte Lauro

Site Code ab 1958 : IDA (Monte Lauro)
Site Code ab 1971 : ICCZ
Status                  : Aufgegebene Nutzung
Status heute         : weiterhin militärisch genutzt
Status heute         : Zona Militare
Ansicht                 : aktive militärische Liegenschaft, 1971 (PA)
___________________________________________________________________________________________________________________________________________________________________________________________________________
Übersichtspläne - Bezeichnungen - Transmitterverbindungen, 1959 (1) (3)
Linienplan, von 1959 (ACE-High System)
Verbindungen
IDA - Monte Lauro - (Cozzo Tre Grotte) > IMMZ - Catanzaro - Scatter Line - Station mit Multiplex - Channel Capacity 36
Entfernung zwischen den Stationen - 244,00 Km
IDA - Monte Lauro - (Cozzo Tre Grotte) > Idb Malta - Gharghur - L.o.S.-Line - Station mit Multiplex - Channel Capacity 60
Entfernung zwischen den Stationen - 137,00 Km
____________________________________________________________________________________________________________________________________________________________________________________________________________

Übersichtspläne - Bezeichnungen - Transmitterverbindungen, 1976 (1) (4)
Linienplan, von 1976 (ACE-High System)
Verbindungen
ICZZ - Monte Lauro > IMMZ - Catanzaro - Scatter Line - Station mit Multiplex -Channel Capacity 36
Entfernung zwischen den Stationen - 244,00 Km
ICZZ - Monte Lauro > IDBZ - Malta - Gharghur - L.o.S. Line - Station mit Multiplex - Channel Capacity 60
Entfernung zwischen den Stationen - 137,00 Km

ICZZ - Monte Lauro > Comiso - Comiso Air Base - L.o.S. Line - Station mit Multiplex - Channel Capacity o.A
Entfernung zwischen den Stationen - 25,60 Km
__________________________________________________________________________________________________________________________________________________________________________________
Linienplan, von 1976 (NATO SatCom System)

Verbindungen
ICZZ - Monte Lauro > Satcom F21 - Catania - Papartello - L.o.S.-Line - Station mit Multiplex - Channel Capacity o.A
Entfernung zwischen den Stationen - 53,00 Km
___________________________________________________________________________________________________________________________________________________________________________________________________________
Power Category, Transmitter Typ
Station IDA, Power Category   - I
Station IDA, Transmitter Typ   - 1S + 1R (Scatter Line + Radio Line)
Station ICCZ, Power Category - I
Station ICCZ, Transmitter Typ - 1S + 1R (Scatter Line + Radio Line)

Info zu Station Power Plant Categories:
Power Plant arrangements at ACE High Stations fall into ix general categories with are variante on combinations of main supplied from sources the station, and prime movers within the station. There are designated as follows:
"Category I" Primary power obtai ned from local commercial supply, with standby power derived from two high-speed automatic-starting diesel-driven alternators.


___________________________________________________________________________________________________________________________________________________________________________________________________________
Bilddokumentationen, in der Betriebsphase
___________________________________________________________________________________________________________________________________________________________________________________________________________
Bilddokumentationen, 1971 (1) (PA)
___________________________________________________________________________________________________________________________________________________________________________________________________________
Beschreibungen
Link Seiten, Wikipedia
Thema, Buccheri [4]
Autor  - Wikipedia
Quelle - Wikipedia
ULR    - Wikipedia
"Buccheri ist eine Stadt und Gemeinde in der Provinz Syrakus auf Sizilien (Süditalien)." [4]
___________________________________________________________________________________________________________________________________________________________________________________________________________
Thema, Monte Lauro [5]
Autor  - Wikipedia
Quelle - Wikipedia
ULR    - Wikipedia
"Der Monte Lauro ist ein 986 Meter hoher Berg im Südosten Siziliens, der zur Kette der Hybläischen Berge gehört, die sich zwischen den drei Provinzen Catania, Ragusa und Syrakus erstreckt. Der Monte Lauro ist Teil eines Komplexes erloschener Vulkane, die sich im Miozän unter dem Meer gebildet haben. Seine Hänge beherbergen derzeit mehr als 2330 Hektar mediterraner Nadelwälder, die sich in die Gebiete von Buccheri, Buscemi, Chiaramonte Gulfi, Ferla, Giarratana, Licodia Eubea, Monterosso Almo, Vizzini und Carlentini erstrecken. Viele Flüsse entspringen dort, darunter der 'Ánapo, Dirillo und Irminio. Der Name des Monte Lauro leitet sich offenbar vom lateinischen laurus (Lorbeer) ab, da dort in der Vergangenheit viele Lorbeerbäume wuchsen. Aufgrund der Tatsache, dass es der höchste Berg in der Gegend ist, befinden sich zahlreiche Radio- und Fernsehsender in der Nähe seiner Gipfel." [5]
___________________________________________________________________________________________________________________________________________________________________________________________________________

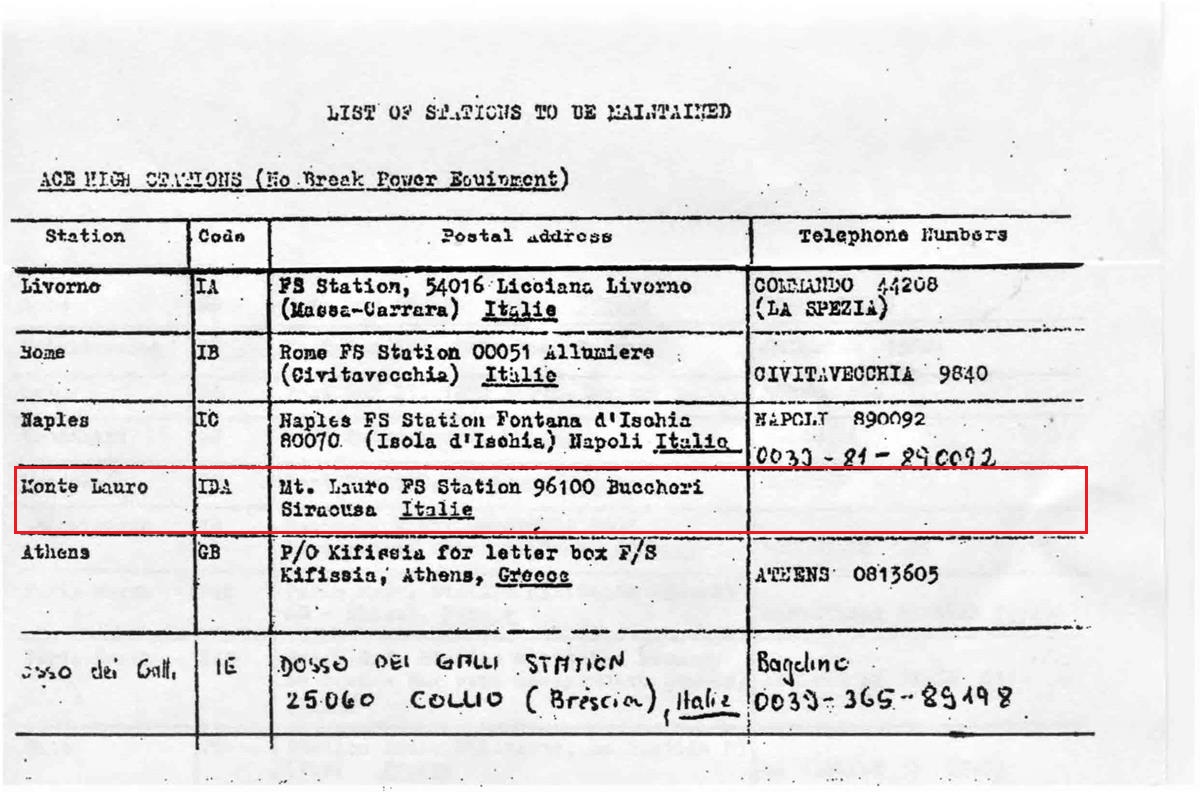

Daten

Adresse: Monte Lauro FS Station, 96100 Buccherie - Siracousa
Telefon : o.A
___________________________________________________________________________________________________________________________________
Die ACE-High Station Monte Lauro wurde in den Jahren "o.A" bis "o.A" erbaut und ging nach einer Testphase im  Jahr "o.A" in die offizielle Betriebsphase. Die Bezeichnung der ACE-High Station lautete nach der offizielen Inbetriebnahme der Station "Monte Lauro (Cozzo Tre Grotte)" und die NATO Code hierzu war "IDA".
IDA - Monte Lauro - Cozzo Tre Grotte  (I) Italie (DA) NATO Codierung - Station DA
___________________________________________________________________________________________________________________________________
1971,  wurden alle ACE-High Stationen im "ACE High Network  Europe" neu codiert, die Bezeichnung der ACE-High Station lautete danach "Monte Lauro" und die NATO Code hierzu war "ICZZ"
ICZZ - Monte Lauro (I) Italie (CZ) Stadt / Geländebezeichnung (Z) ACE-High System
_______________________________________________________________________________________________________________________________________________________________________________
1995, Die Betriebsphase endete mit Schliessung der ACE High Station am 30.November.
______________________________________________________________________________________________________________________________________________________
Basis Personal der ACE-High Station
siehe Übersicht "COMMUNICATIONS ELECTRONICS PERSONNEL REQUIREMENTS FOR THE CAE FORWARD SCATTER SYSTEM"
___________________________________________________________________________________________________________________________________________________________________________________________________________

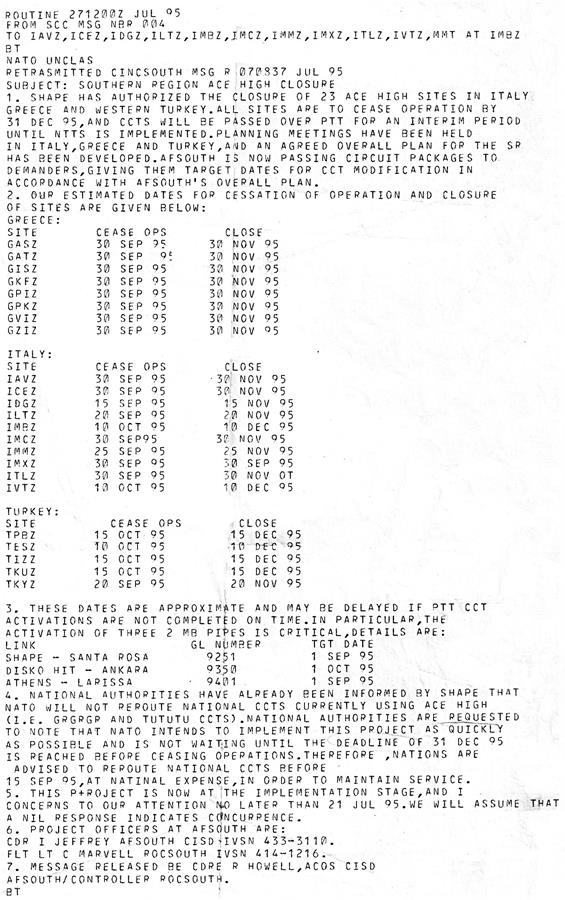

Abschaltung der ACE High Site’s:

SHAPE (Supreme Headquarters Allied Powers Europe) hat die Schließung von 23 ACE-High Site’s in Italien und Griechenland, sowie in der westlichen Türkei zu dem 31.Dezember 1995 autorisiert.Ab dem 10.Oktober 1995 werden die CCTS, für eine Übergangszeit über die nationale Infrastruktur der PTT (Post- Telefon- und Telegrafenbetriebe) geschaltet, bis NTTS (NATO Terrestrial Transmission System) einen Gesamtplan für die endgültigen Telekommunikationsverbindungen in dem AFSOUTH Bereich realisiert hat.
___________________________________________________________________________________________________________________________________________________________________________________________________________
Hintergrundinformationen
"Der Monte Lauro ist ein 986 Meter hoher Berg im Südosten Siziliens, der zur Kette der Hybläischen Berge gehört und sich zwischen den drei Provinzen Catania, Ragusa und Siracusa erstreckt. Der Monte Lauro ist Teil eines Komplexes erloschener Vulkane, die sich während des Miozäns unter dem Meer gebildet haben. Seine Hänge beherbergen derzeit mehr als 2330 Hektar mediterrane Nadelwälder, die sich in die Gebiete von Buccheri, Buscemi, Chiaramonte Gulfi, Ferla, Giarratana, Licodia Eubea, Monterosso Almo, Vizzini und Carlentini erstrecken. Viele Flüsse entspringen dort, darunter der 'Ánapo,Dirillo und Irminio." [5]

Von der Stadt "Buccheri" ausgehend führt die "Strada Priovinziale 12" in ca. ein Kilometer in westliche Richtung, dort kreuzend die "Strada Stratale 12". Von dort aus führt dann eine kleinen aspahaltierte Militärstrasse zu der in ca. in ein Kilometer entfernten miltärischen Liegenschaft der ACE-High Station Monte Lauro. Heute (im Jahr, 2022) liegt kurz vor der alten Liegenschaft eine weitere Militärstation,  die intern passiert werden muss, d.d. beide Liegenschaften sind mit einer Zaunanlage umgeben und durch verschiedene Wachtürme gesichert. Beide Liegenschafte sind aktiv.

Auf der grossen ca. 15.000 m2, militärischen Liegenschaft, sind die verschiedene Gebäude, sowie die von weitem sichtbaren zwei Stück Krupp - Scatter Antennen und der Transmissionstower installiert. Das gesamte Gelände ist durch einen doppelten Verbunddrahtzaun - Maschendrahtzaun, gesichert. Die Anordnung der Gebäude und der Aufbau der technischen Einrichtungen entspricht der ACE-High Network Spezifikation für die ACE High Stationen der "Power Category I", d.h. optimale militärische Sicherung der Liegenschaft, verstärkt gesicherter Eingangsbereich mit Eingangswache, Personal - und Unterkunftsgebäude, Technik Gebäude - Radio Equipment Building - mit den Scatter Antennenanlagen, lokale Stromübergabestation, Power Building mit zwei Notstromaggregaten und einem zusätzlichen Gebäude für die unterbrechungsfrei Stromversorgung - No Break Unit , sowie verschiedene kleine Nebengebäude für die Fahrzeugwartung und Unterstellung.

Das Gebäude der Eingangswache, errichtet am Eingangstor der militärischen Liegenschaft ist noch vorhanden, die militärische Funktion dieses Gebäudeteils ist klar erkennbar, die Möglichkeiten einer aktiven militärischen Verteidigung waren gegeben. Sämtliche Personen die in oder aus der ACE-High-Station Naples kommen, mussten diesen Eingang nach einer definierten Kontrolle, gemäß entsprechender NATO Spezifizierung  passieren.

Die Militärstrasse wird von der Eingangswache weiter zu dem Power Building geführt. Hier befinden sich die technische Komponenten für die Stromversorgung der ACE-High Station. Die beiden Dieselaggregate und die Hilfsaggregate hierzu, sind noch vorhanden. Die Anlagen in dem Gebäude, sind in einem betriebsbereiten Zustand.

Der internen Militärstrasse folgend erreicht man das Radio Equipment Building, Nutzfläche 460 m2 , dieses befindet sich ein einem baulich gutem allgemeinen Zustand. Das Gebäude ist im Prinzip wie alle anderen Radio Equipment Buildings des ACE-High Networts ausgeführt. Im Eingangsbereich befinden sich die Sanitäreinrichtungen, einige Büroräume für den Stationschef und den Techniker, sowie kleine Lagerräume und Besprechungsräume. Ein relativ grosser Raum, 70 m2, wurde für die Geräte der L.o.S Installationen bereit gestellt. Der grösste Raum, mit 160 m2, war für die Geräte der O.H. Installation vorgesehen, hier waren die Empfangs- und Sendemodule installiert. Der letzte Raum des Gebäudes, 90 m2, wurde für die technischen Geräte der Wasserkühler und Dehydrator - Verdichter vorgesehen, dieser Raum ist an den jeweils vier Zuluft- und Abluftkanälen gut zu erkennen.

Zwischem dem Radio Equipment Building und dem Power Building steht der L.o.S.- Transmitter Gittermastturm, mit zwei Parabol Antennen, für die Verbindung zu der ca. 137 Km entfernt gelegenen ACE-High Station Malta - Gharghur, NATO Code IDBZ. Weitere Antennen waren für die SatCom Station F21-Catania und für die Air Base Comisio installiert

Gegenüber dem Radio Equipment Building befindet sich das Personal Building. In diesem Gebäude sind die verschiedenen Räumlichkeiten, wie die Schlafräume des Stationspersonals - Techniker und Cheftechniker sowie für den Fahrdienst - und den Sanitäreinrichtungen noch vorhanden. Durch die weitere Nutzung der Station (Stand 2022) befinden sich die Räumlichkeiten in einem gepflegten Zustand. Interessant sind auf dieser ACE-High Station Monte Lauro, die vorhandenen grossen sozialen Räumlichkeiten, wie Aufenthaltsräume und Speiseräume mit angeschlossener Küche. Das gesamte Gebäude wurde in abweichender NATO Spezifikation errichtet.

Das hinter dem Personal Building installierte No-Break Building, hat eine von Nutzfläche 50 m2. Ob die technischen Einrichtungen, inclusiv der beiden Machinensätze No Break 1 und 2 noch vorhanden sind, ist unklar. Durch die Installation des No Break Equipment erfüllte die ACE-High Station Naples  die Spezifikation für die Stationen der "Power Category I".

Hinter dem No-Break Building  steht ein weiterer L.o.S.- Transmitter Gittermastturm, mit verschiedenen Parabol Antennen. Dieser Transmitter ist dem RAI und MEDIASAT zuzuordnen.

Die beiden Krupp - Scatter Antennen, für die Verbindung der nördlich gelegenen ACE-High Station Catanzaro, NATO Code IMMZ  sind noch vorhanden vorhanden.
___________________________________________________________________________________________________________________________________________________________________________________________________________
heute (1)

Die militärische Nutzung der Liegenschaft durch das ACE-High System wurde vollständig beendet.
1993, Nach Abschaltung der ACE-High-Station Monte Lauro im Jahre 1993, wird die Liegenschaft weiterhin militärisch genutzt.
2018, Das Gelände der Liegenschaft, ist unter Google Earth erkennbar.
___________________________________________________________________________________________________________________________________________________________________________________________________________
___________________________________________________________________________________________________________________________________________________________________________________________________________
2014, Heute Transit Zufahrt zu der Liegenschaft
