  • Trondheim Tail (Gråkallen)

63°25'15.27"N/10°15'06.65"O - 552 m.üNN
Antennen    üGND : L.o.S. Tower, Höhe unbekannt
Site Code ab 1958 : nfa
Site Code ab 1971 : NGRZ
Status                  : Aufgegebene Nutzung
Status heute         : unbekannt
Ansicht                 :Gråkallen, 2004 (5)
___________________________________________________________________________________________________________________________________________________________________________________________________________

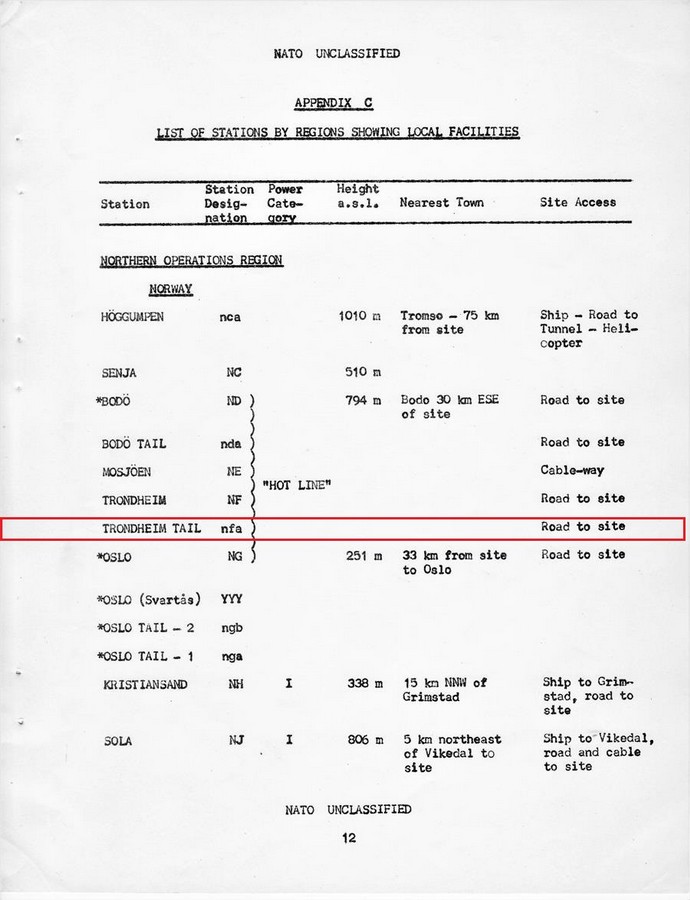

Übersichtspläne - Bezeichnungen - Transmitterverbindungen, 1959 (1) (3) [4]

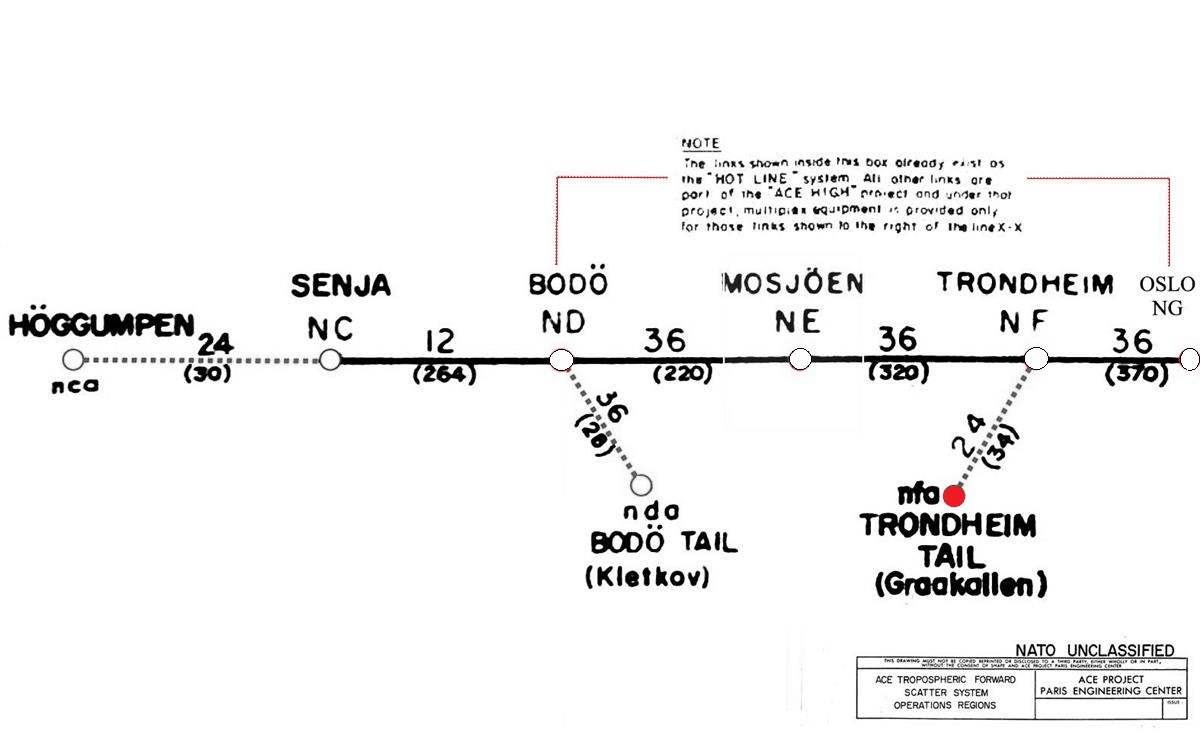

Linienplan, von 1959 (ACE-High System)
Verbindungen
nfa - Trondheim Tail (Gråkallen) > NF - Trondheim - L.o.S.-Line - Station mit Multiplex - Channel Capacity 24
Entfernung zwischen den Stationen - Luftlinie - 34,00 Km
___________________________________________________________________________________________________________________________________________________________________________________________________________

Übersichtspläne - Bezeichnungen - Transmitterverbindungen, 1976 (1) (4)

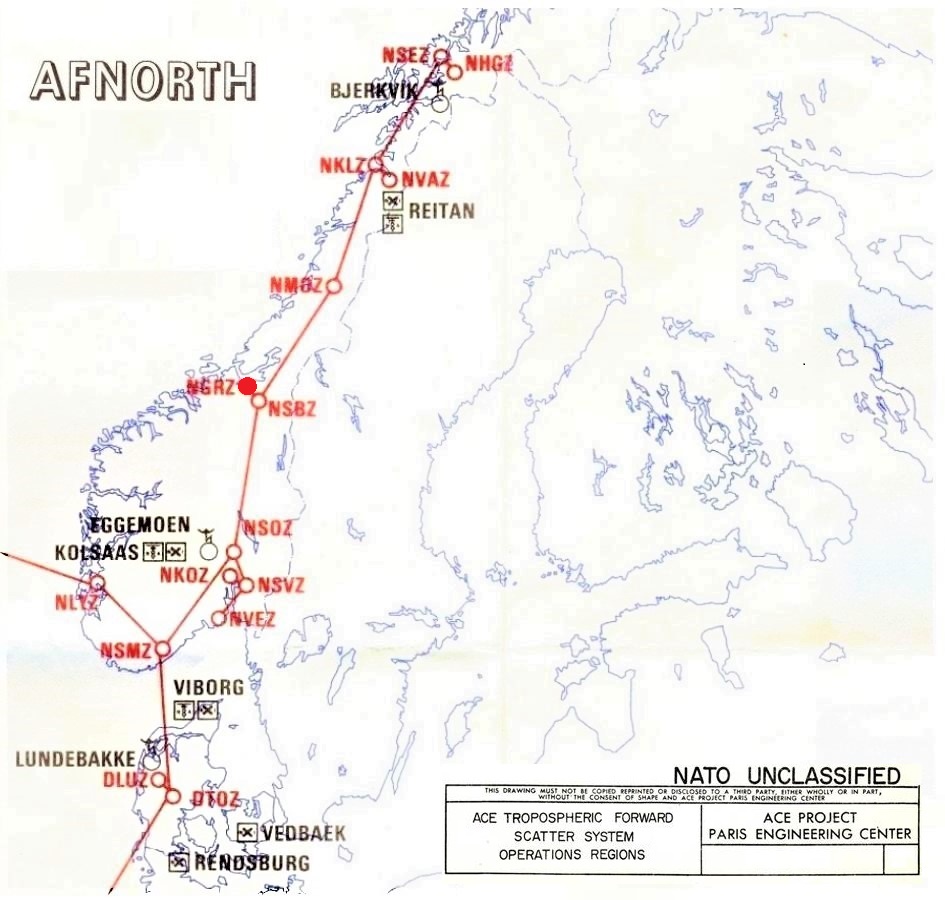

Linienplan, von 1976 (ACE-High System)
Verbindungen
NGRZ - Gråkallen > NSBZ - Trondheim - L.o.S.-Line -Station mit Multiplex - Channel Capacity 24
Entfernung zwischen den Stationen - Luftlinie - 34,00 Km
___________________________________________________________________________________________________________________________________________________________________________________________________________
Power Category, Transmitter Typ
Station nfa, Power Category - o.A
Station nfa, Transmitter Typ - 1R (Radio Line)
___________________________________________________________________________________________________________________________________________________________________________________________________________
Bilddokumentationen, 2004 (5)
___________________________________________________________________________________________________________________________________________________________________________________________________________
Beschreibungen
Link Seiten, Wikipedia
Thema, Trondheim [6]
Autor  - Wikipedia
Quelle - Wikipedia
ULR    - Wikipedia
"Trondheim liegt an der Mündung des Flusses Nidelva in der Provinz (Fylke) Trøndelag in Norwegen und wurde 997 als Nidaros gegründet. Trondheim ist mit 212.660 Einwohnern (Stand 1. Januar 2023) nach Oslo und Bergen die drittgrößte Kommune des Landes. Mit einer Gesamtfläche von 529 Quadratkilometern umfasst sie neben dem Stadtgebiet seit 1964 die umliegenden Siedlungen." [6]
___________________________________________________________________________________________________________________________________________________________________________________________________________
Thema, Gråkallen [3]
Autor  - Wikipedia
Quelle - Wikipedia
ULR    - Wikipedia
"Der Berg Gråkallen ist die zweithöchste Erhebung auf dem Gebiet der Kommune Trondheim in Norwegen. Er ist westlich von Trondheim in der Bymarka gelegen. Auf dem Gipfel des Berges befindet sich eine weithin sichtbare Radarkuppel (bis 2013 zwei Kuppeln) der Norwegischen Luftstreitkräfte. Seit dem Ende des 19. Jahrhunderts wurden die Hänge des Bergs für Skiwettkämpfe genutzt. Östlich des Berges wurde 1895 das Gasthaus Skistua errichtet. Am Südhang des Gråkallen wird ein Skilift betrieben." [3]
___________________________________________________________________________________________________________________________________________________________________________________________________________
Daten

Die ACE-High Station Gråkallen wurde in den Jahren 1956 - 1958 erbaut und ging nach einer Testphase im Jahr 1958 in die offizielle Betriebsphase. Der gesamte Abschnitt in Norwegen, von Oslo nach Norden bis Bodo wurde im März 1958 fertiggestellt. Die Bezeichnung der ACE-High Station lautete nach der offizielen Inbetriebnahme der Station - "Gråkallen" und die NATO Code hierzu war "nfa".
nfa - Gråkallen (n) Norvege (fa) NATO Codierung - Station fa
___________________________________________________________________________________________________________________________________
1971, wurden alle ACE-High Stationen im "ACE High Network Europe" neu codiert,die neue Bezeichnung der ACE-High Station lautete danach "Gråkallen" und die NATO Code hierzu "NGRZ".
NGRZ - Gråkallen (N) Norvege (GR) Stadt / Geländebezeichnung (Z) ACE-High System.
_______________________________________________________________________________________________________________________________________________________________________________
Die Betriebsphase endete mit Schliessung der ACE-High Station.
______________________________________________________________________________________________________________________________________________________
Basis Personal der ACE-High Station
siehe Übersicht "COMMUNICATIONS ELECTRONICS PERSONNEL REQUIREMENTS FOR THE CAE FORWARD SCATTER SYSTEM"
___________________________________________________________________________________________________________________________________________________________________________________________________________
Hintergrundinformationen

Auf dem Gråkallen - einem Berg in Bymarka - 552 üNN, waren zwei markante Radarkuppeln, des Norwegischen Air Force Kontroll-und Warnsystemes installiert, die Air Force Station Grakallen wurde bis 2002 betrieben. Die weitere Verantwortlichkeit wurde von der Air Force Station Maakeroy übernommen.
___________________________________________________________________________________________________________________________________________________________________________________________________________
NADGE Radar System

Die NADGE Radar Station Gråkallen , NADGE Radar Norwegen (14), ist mit dem Combined Air Operations Centre (CAOC 2) der deutschen Luftwaffe in Uedem verbunden.
"2008, das Combined Air Operations Center (CAOC 3) der Royal Norwegian Air Force in Reitan wurde 2008 deaktiviert und seine Aufgaben wurden auf das Combined Air Operations Center Finderup (CAOC F) übertragen. Nachdem CAOC F, 2013 deaktiviert wurde die Verantwortung für die Luftverteidigung Norwegens auf das CAOC Uedem in Deutschland übertragen und das Kontroll- und Meldezentrum der Royal Norwegian Air Force in Sørreisa ist ihm unterstellt.

Bis 2016 wurden die Radaranlagen der Royal Norwegian Air Force auf zwei CRCs verteilt. In diesem Jahr wurde der CRC Mågerø aufgelöst. An seiner Stelle wurde ein Ersatz-CRC für die Mobilisierung während des Krieges mit einer Reduzierung des Personals von etwa 170 aktiven Diensten auf etwa 50 Heimatgardisten der Luftwaffe gebildet. Die SINDRE I-Radare sind eine Variante des HR-3000-Radars, das auch in den deutschen HADR-Radaren verwendet wird. Die neueren RAT-31SL/N-Radargeräte werden manchmal als SINDRE II bezeichnet.“ [5]
___________________________________________________________________________________________________________________________________________________________________________________________________________
heute (1)

Die militärische Nutzung der Liegenschaft durch das ACE-High System wurde vollständig beendet.
XXXX, Nach Abschaltung der ACE-High Station Graakallen wurde das Gelände rekultiviert.
