ACE-High System von 1958 bis 1995
ACE-High System (Allied Command Europe Tropospheric Forward Scatter Communications Systems)
Kindsbach
- Kindsbach Site "Alpha" (Kahlenberg)
Site Code ab 1958 : fay (Trier Tail)
Site Code ab 1971 : ABHZ
Status : Aufgegebene Nutzung
Status heute : weiterhin militärisch genutzt
Status heute : Militärischer Sicherheitsbereich
Ansicht : Liegenschaft, 1984 (5)
Weitere Nutzung der Liegenschaft durch:
| System | Position | Station |
Bann (Kindsbach) | Bann (Kindsbach) | |
| LANDCENT | Bann | Bann (Kindsbach) |
| AFCENT / JCA | Bann | 16.Bann (Kindsbach) |
Bann | Kindsbach | |
Bann | Kindsbach | |
Bann | Bann , Site "Alpha" | |
Militärische Objekte (U.S.Site) | Bann | Bann , Site "Alpha" |
Übersichtspläne - Bezeichnungen - Transmitterverbindungen, 1959 (1) (3)
Verbindungen (spätere Änderung der Site Code in AY)
fay - Trier Tail - (Kindsbach) > FAZ - Trier - (Rohrbach) - L.o.S.-Line - Station mit Multiplex - Channel Capacity 60
Entfernung zwischen den Stationen - Luftlinie - 47,00 Km
fay - Trier Tail - (Kindsbach) > Bunker Kindsbach - Cave - Cable Line - Station mit Multiplex - Channel Capacity 60
Entfernung zwischen den Stationen - Luftlinie 2,50 Km
Die Station Trier Tail - Kindsbach wurde seinerzeit regional Frankreich zugeordnet und hatte die Aufgabe,den Bunker Kindsbach-Cave, in dem damals das Air Defens Operation Center (ADOC) der 4. ATAF untergebracht war, mit den HQ`s die in Frankreich (Fontainebleau bzw. Margival) lagen, zu verbinden. Später wurde das ADOC in den Bunker Ruppertsweiler verlagert.
Verbindungen
ABHZ - Kindsbach > BFRZ - Baraque de Fraiture - L.o.S.-Line - Station mit Multiplex
Entfernung zwischen den Stationen - Luftlinie - 165,00 Km
ABHZ - Kindsbach > FROZ - Rohrbach - L.o.S.-Line - Station mit Multiplex
Entfernung zwischen den Stationen - Luftlinie - 47,00 Km
ABHZ - Kindsbach > AFEZ - Feldberg - L.o.S.-Line - Station mit Multiplex
Entfernung zwischen den Stationen - Luftlinie - 173,00 Km
NATO Bunker, Kommandostände
Verbindungen
ABHZ - Kindsbach > Bunker Kindsbach - Cave - Cable Line - Station mit Multiplex - Channel Capacity 60
Entfernung zwischen den Stationen - Luftlinie 2,5 Km
Linienplan, von 1976 (SatCom System)
Verbindungen
ABHZ - Kindsbach > Air Base Ramstein > SatCom - Station F20 - ALZX - Bad Bergzabern (Landau) - CIP 67 - L.o.S.-Line
Entfernung zwischen den Stationen - Luftlinie - 41,00 Km
Evtl. Richtfunkstrecke
ABHZ - Kindsbach > Pirmasens (Husterhöhe) > Bad Bergzabern (Hohe Derst) > Bad Bergzabern (Sauhäuserl) > SatCom F20
Power Category, Transmitter Typ
Station fay, vor 1968, Power Category - Ib
Station fay, vor 1968, Transmitter Typ - 1 Radio Line
Station ABHZ, nach 1968, Power Category - I
Station ABHZ, nach 1968, Transmitter Typ - 3 Radio Line
1. Information zu der Energieversorgung der Liegenschaft:
Die Energieversorgung der ACE-High Stationen lassen sich in sechs allgemeine Kategorien einteilen, die sich aus unterschiedlichen Kombinationen der Stromversorgung aus der internen Energieversorgung von Generatoren innerhalb der Liegenschaft ergeben. Sie werden wie folgt bezeichnet:

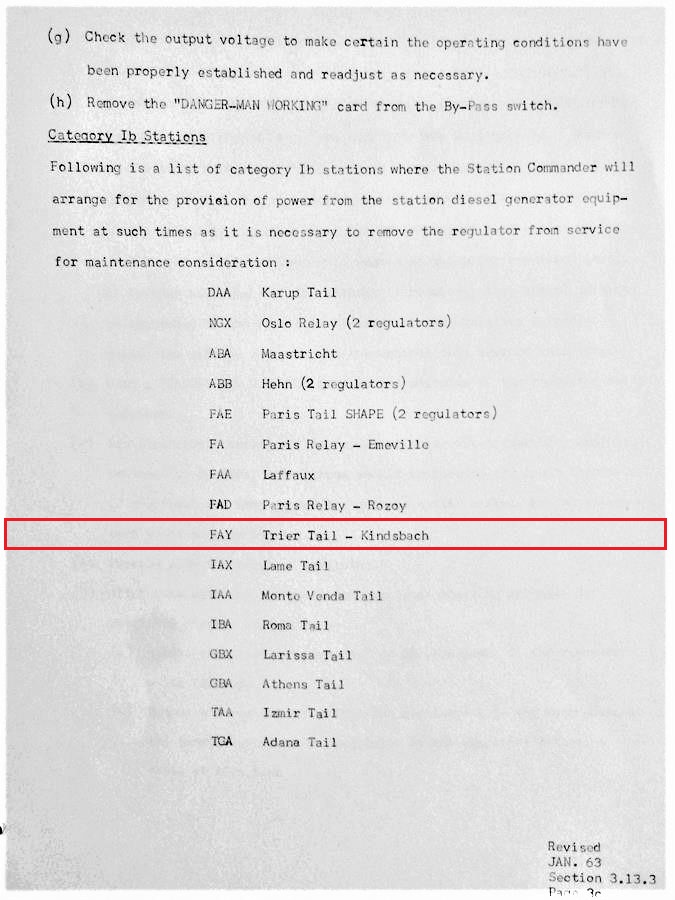

"Category Ib" Die Primärenergie wird entweder aus der örtlichen kommerziellen Versorgung oder aus vorhandenen Anlagen bezogen, die Notstromversorgung wird von einem Dieselgenerator mit automatischem Hochgeschwindigkeitsstart bereitgestellt.
2. Information zu der Energieversorgung der Liegenschaft:

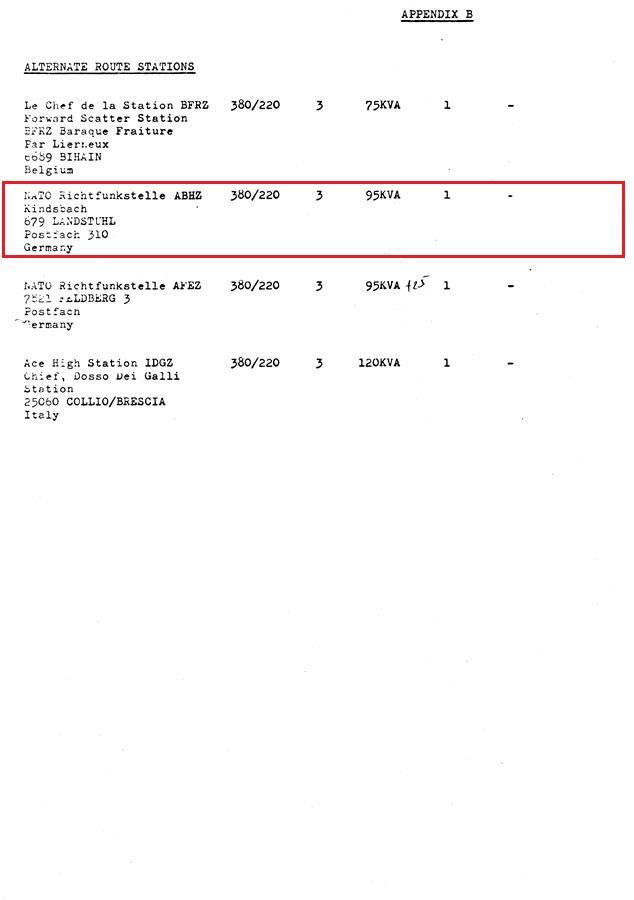

Die Energieversorgung der ACE-High Stationen lassen sich in sechs allgemeine Kategorien einteilen, die sich aus unterschiedlichen Kombinationen der Stromversorgung aus der internen Energieversorgung von Generatoren innerhalb der Liegenschaft ergeben. Sie werden wie folgt bezeichnet:
"Category I": Die Primärenergie wird aus der lokalen kommerziellen Versorgung bezogen, die Notstromversorgung wird von zwei schnelllaufenden, automatisch anlaufenden Dieselgeneratoren bereitgestellt.
Hinweis zu der Liegenschaft:
Bann, Site "Alpha" U.S. Fernmeldeeinrichtung
Das ACE-High-System mit Normal-Route (Backbone), Relocation - Route, Alternate - Route und Tail - Routes.
Normal Route
1958, (auch als Backbone bezeichnet).Diese Bezeichnung wurde ab ca.1958 geführt. Zu dieser Zeit befand sich das NATO-HQ Allied Forces Central Europe in Fontainebleau/Frankreich.SHAPE war in Paris/Frankreich angesiedelt.
Relocation-Route
1967, Nach dem Rückzug Frankreichs aus dem integrierten Bündnis der NATO wurde das NATO Hauptquartier AFCENT 1967 von Fontainebleau/Frankreich nach Brunssum/NL verlegt. SHAPE bezog sein neue Quartier bei Mons/Belgien. Das bestehende ACE-High System wurde um die Relocation-Route (Umzugsroute) erweitert.
1958, (auch als Backbone bezeichnet).Diese Bezeichnung wurde ab ca.1958 geführt. Zu dieser Zeit befand sich das NATO-HQ Allied Forces Central Europe in Fontainebleau/Frankreich.SHAPE war in Paris/Frankreich angesiedelt.
1958, Einzelverbindungen von Knotenpunkten der Normal-,Relocation- und Alternate-Route zu ausgewählten Standorten.
Relocation-Route
1967, Nach dem Rückzug Frankreichs aus dem integrierten Bündnis der NATO wurde das NATO Hauptquartier AFCENT 1967 von Fontainebleau/Frankreich nach Brunssum/NL verlegt. SHAPE bezog sein neue Quartier bei Mons/Belgien. Das bestehende ACE-High System wurde um die Relocation-Route (Umzugsroute) erweitert.
1968, Die NATO erweiterte das bestehende ACE-High System um die Alternate-Route. Durch die Erweiterung des Systems wurde die Verbindung zwischen Deutschland und Italien sichergestellt, zumal die Abschaltung der bisherigen Verbindung England, Frankreich, Italien nur noch eine Frage der Zeit war.
Bilddokumentationen
In der Betriebsphase.
Bilddokumentationen, 2013
Bilddokumentationen, 2018
Beschreibungen
Link Seiten, Wikipedia
"Bann ist eine Ortsgemeinde im Landkreis Kaiserslautern in Rheinland-Pfalz. Sie gehört der Verbandsgemeinde Landstuhl an, innerhalb derer sie gemessen an der Fläche die viertgrößte und hinsichtlich der Einwohnerzahl die fünftgrößte Ortsgemeinde darstellt." [3]
"Der Kahlenberg im Nordosten der Sickinger Höhe ist ein 461,5 m hoher Berg im westpfälzischen Landkreis Kaiserslautern (Rheinland-Pfalz).
Auf dem zu Oberarnbach gehörenden Westbereich des Gipfelplateaus steht samt Technikgebäuden der Bann-Main Tech Control Facility Tower, ein 81 m hoher Richtfunkturm der US-Luftwaffe. Die Anlage ist über Nebenstraßen von Landstuhl und Bann her erreichbar." [4]
Thema, Bann-Main Tech Control Facility Tower [5]
"Der Bann-Main Tech Control Facility Tower ist eine US-amerikanische Kommunikationseinrichtung, die in erster Linie aus einem 81 m hohen Richtfunkturm besteht, der südlich der westpfälzischen Stadt Landstuhl (Rheinland-Pfalz) errichtet wurde. Abweichend vom Namen befindet sich die Anlage nicht auf der Gemarkung der Ortsgemeinde Bann, sondern an deren Grenze.
Die 1962 errichtete Anlage wird durch die US-Luftwaffe betrieben und von der Luftwaffenbasis Ramstein aus ferngesteuert. Sie ist ein Bestandteil des Multinational Aircrew Electronic Warfare Tactics Facility Polygone." [5]
Thema, Mercator-Kaserne (Euskirchen) [6]
"Die Mercator-Kaserne wurde zwischen 1936 und 1938 im Zuge der Wehrmachtserweiterung an der Frauenberger Straße in Euskirchen (Rheinland) erbaut.
Nach dem Zweiten Weltkrieg diente sie zunächst zur Unterbringung von Familien, die kriegsbedingt obdachlos geworden waren. Bis 1950 waren dort noch 41 Familien mit 181 Personen untergebracht. Seit 1951 nutzte die Belgische Armee die Kaserne und erweiterte sie. Während dieser Zeit hieß sie „Selzate-Kaserne“. Seit 1970 nutzte die deutsche Fernmeldeweitverkehrs-Kompanie die Kaserne und 1971 richtete die Big Band der Bundeswehr ihren Standort hier ein." [5]
Thema, Fourth Allied Tactical Air Force [10]
"Die Fourth Allied Tactical Air Force (kurz: 4 ATAF; deutsch 4. Alliierte Taktische Luftflotte) war ein Großverband der NATO zur Zeit des Kalten Krieges, deren Aufgabe darin bestand, Luftunterstützung für die CENTAG (Central Army Group) zur Verfügung zu stellen. Sie wurde 1951 gegründet und ihr Hauptquartier befand sich zunächst an der Trier Air Base, bevor es ab 1957 an der Ramstein Air Base stationiert war. 1980 wurde das Hauptquartier der 4 ATAF zusammen mit dem der CENTAG in die Campbell Barracks in Heidelberg verlegt. 1993 stellten CENTAG und 4 ATAF ihre Arbeit ein und wurden durch das Hauptquartier von LANDCENT (Allied Land Forces Central Europe) ersetzt. Die Aufgaben der 4 ATAF wurden dabei von den Allied Air Forces Central Europe übernommen.
Hauptstützpunkten waren für die U.S. Air Force:
Für die Royal Canadian Air Force/Canadian Forces Air Command:
Zweibrücken
Sowie die Flugplätze der Deutschen Luftwaffe in Baden-Württemberg und Bayern:
Fürstenfeldbruck
Memmingen
Mengen" [10]
Daten
fay - Kindsbach (f) France (y) NATO Codierung - Station ay
Die Station Trier Tail - Kindsbach (fay) wurde seinerzeit regional Frankreich zugeordnet.
1971, wurden alle ACE-High Stationen im "ACE High Network Europe" neu codiert, die Bezeichnung der ACE-High Station lautete danach "Kindsbach" und die NATO Code hierzu "ABHZ".
ABHZ - Kindsbach (A) Allemagne (BH) Stadt / Geländebezeichnung (Z) ACE High System
1995, Die Betriebsphase endete mit der Schliessung der ACE High Station im Oktober.
Basis Personal der ACE-High Station
siehe Übersicht "Communications electronics personnel requirements for the ACE Frorward Scatter System"
Hintergrundinformationen
"Die Station Kindsbach, besser bekannt als "Bann-Hill" war der Einstieg-Punkt für die Airbase-Rammstein und für die 4.ATAF in das ACE-HIGH Netz. Vor der Inbetriebnahme des CIP-67 Systems, war die CENTAG mit ihrem CRICS-System mit Zentrale in Maastricht Nutzer des Gateways ABHZ. Die Sites ABHZ / AHEZ zählten zu den Tail-Ends des ACE-HIGH Systems und wurden aufgebaut, als das TROPO-SCATTER System von 12 Kanälen auf 60/72 Kanäle ausgebaut worden war. Anfänglich dienten diese Sites als Telegraph-Gateways, später kamen Voice dazu. ABHZ war ebenfalls die Kreuzstelle zwischen dem Initial ACE-HIGH Backbone (über Frankreich) und dem alternate Backbone (Nach 1969 über Feldberg und Dosso dei Galli) " [11]
Verbunden mit der Verlegung des NATO-Hauptquartiers im Jahre 1966, von dem französischen Fontainbleau in das belgische Mons, wurde die sogenante "Alternate Route" installiert. Hierdurch war die Einrichtung mehrerer neuer ACE-High Stationen, darunter die Station Kindsbach erforderlich, in Betrieb ging die Station im Jahr 1969.
Zeitzeugen bericheten bereits von einer früheren Inbetriebnahme der Station in den Jahren 1962 /1963 mit eine L.o.S Verbindung nach Frankreich und einer Verbindung zu dem Bunker Kindsbach Cave sowie einer Querverbindung zu der Air Base Ramstein. Verschiedene andere Systeme führten über diese sehr wichtige militärische Liegenschaft, zum Beispiel das LANDCENT Microwave System bis 1962, später das AFCENT Microwave System.

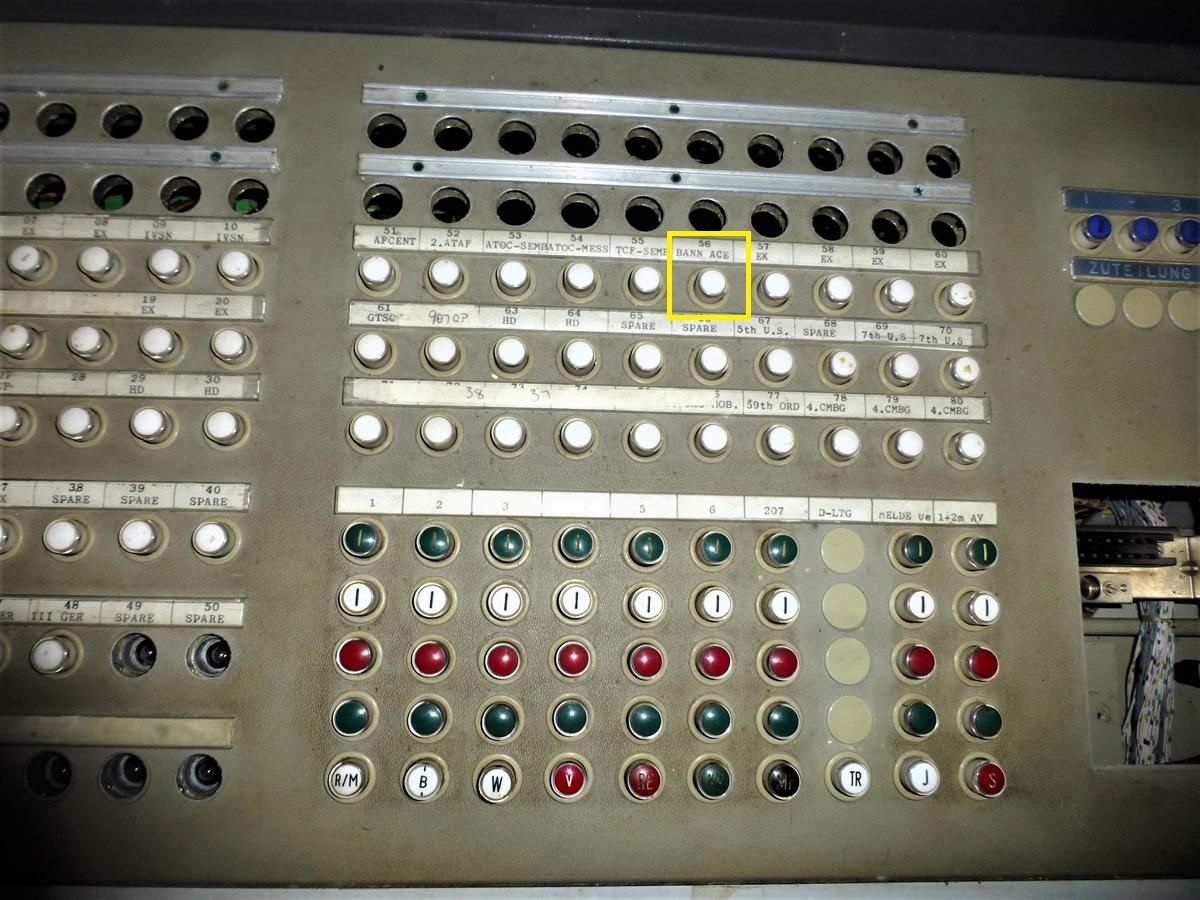

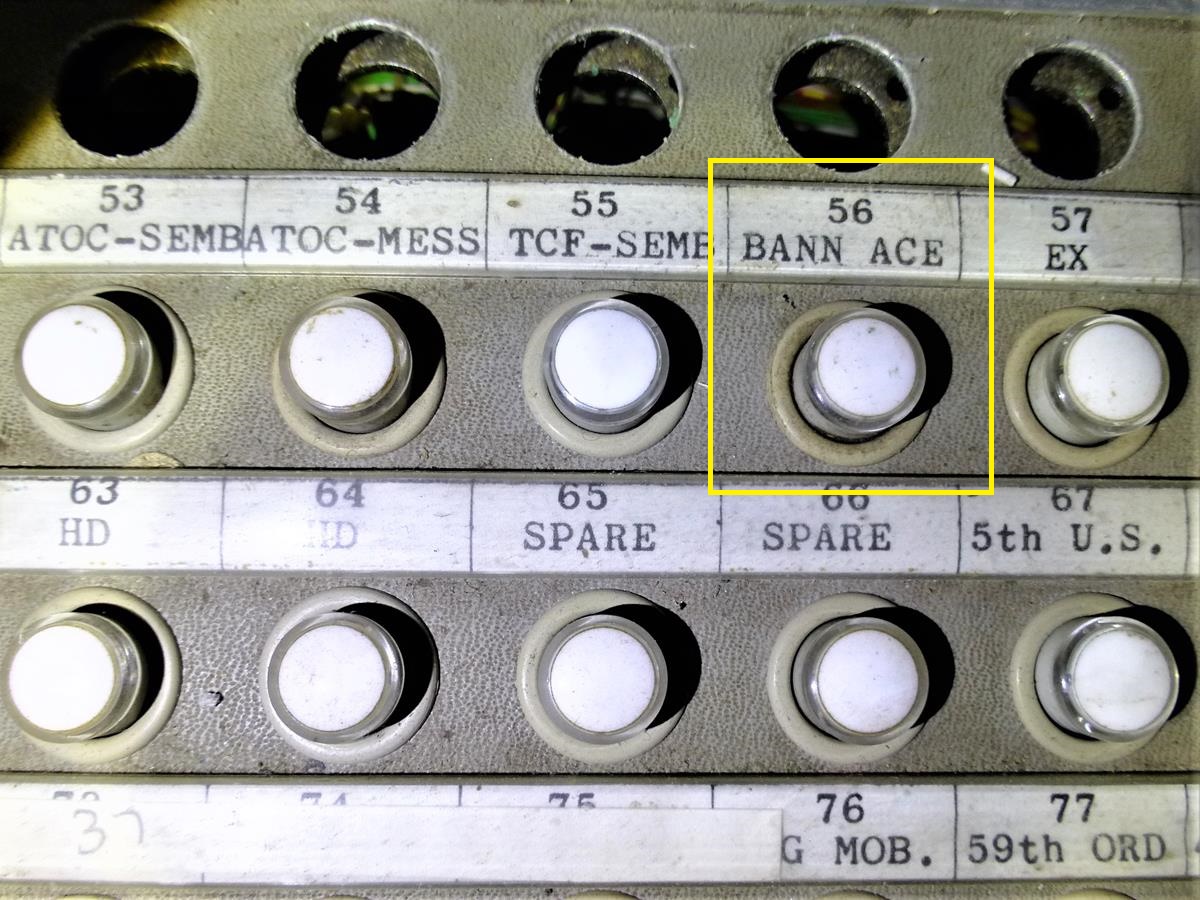

Bei allen Systemen erfolgte eine Verbindung zu der 2,5 Km Luftlinie entfernen Bunkeranlage "Kindsbach Cave" - (Bild 01 > 05) dem WAR HQ der 4.ATAF.
heute (1)
Die militärische Nutzung der Liegenschaft durch das ACE-High System wurde vollständig beendet.
1995, Nach Abschaltung der ACE-High Station Kindsbach wird die militärische Liegenschaft weiterhin mit dem ca.70 mtr. hohen Transmitterturm, durch die amerikanische Army genutzt.
2017, Die Liegenschaft wird zeitweilig als POLYGONE-Stellung genutzt, dort ist ein AN/MST-T1(V) Mini-MUTES-Simulator installiert.
2019, Das Gelände der Liegenschaft, ist unter Google Earth erkennbar.
2022, Das Gelände der Liegenschaft, ist unter Google Earth erkennbar.
Zufahrt
