Laffaux
  • Paris Tail (1) - (Laffaux - Margival)

49°27'14.86"N/3°24'57.58"O - 143 m.üNN
(Bereich A, in der Nähe der Flakstellung 5)
Antennen    üGND : L.o.S. Tower, Höhe zwischen 50 m und 70 m (5)
Site Code ab 1958 : faa (Paris Tail 1 - Laffaux)
Site Code ab 1960 : fab (Laffaux)
Status                  : Aufgegebene Nutzung
Status heute         : Private Liegenschaft
                          : (Besichtigungen zu vorgegebenen Terminen möglich)
Ansicht                : aktive militärische Liegenschaft, ca. 1962 (5)
Weitere Nutzung der Liegenschaft durch:
SystemPositionStation
Margival
A-6/D-1. Margival (Laffaux)
Margival
10. Margival (Laffaux)
Sonstige Objekte (Kasernen)
Margival
Camp de Margival (AFCENT WHQ)
_____________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________
Übersichtspläne - Bezeichnungen - Transmitterverbindungen, 1959 (PA) (1) (3)

Linienplan, von 1959 (ACE-High System)
Verbindungen
faa - Paris Tail (1) - (Laffaux - Margival)  > fa - Relay Paris - (Emeville) - L.o.S.-Line - Station mit Multiplex - Channel Capacity 120 - Entfernung zwischen den Stationen - Luftlinie - 34,00 Km
_____________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________
Übersichtspläne - Bezeichnungen - Transmitterverbindungen, 1959 (1) (3)
Linienplan, von 1959 (ACE-High System)
Verbindungen, 1960, wurde die ACE High-Station neu codiert, von faa > fab
fab - Paris Tail (1) - (Laffaux - Margival) > fa - Relay Paris - (Emeville) - L.o.S.-Line - Station mit Multiplex - Channel Capacity 120 - Entfernung zwischen den Stationen - Luftlinie - 34,00 Km
_____________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________
Power Category, Transmitter Typ
Station fab, Power Category - Ib
Station fab, Transmitter Typ - 1R (Radio Line)

Info zu Station Power Plant Categories:
Power Plant arrangements at ACE High Stations fall into ix general categories with are variante on combinations of main supplied from sources the station, and prime movers within the station. There are designated as follows:

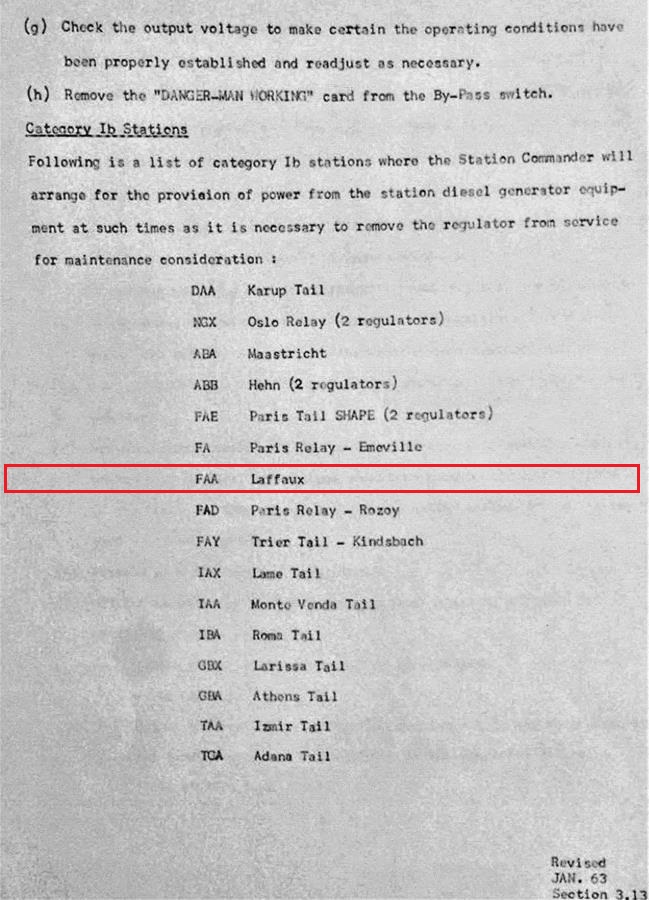

"Category Ib" Primary power obtained from either local commercial supply or existing facilities with standby power derived from a high-speed automatic-starting diesel-driven alternator.

_____________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________
Bilddokumentationen, in der Betriebsphase
_____________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________
Bilddokumentationen, 2003 (1) (5)
_____________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________
Bilddokumentationen, 2013 (PA) (1) (5)
_____________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________
Beschreibungen
Link Seiten, Wikipedia
Thema, Laffaux [6]
Autor  - Wikipedia
Quelle - Wikipedia
ULR    - Wikipedia
"Laffaux ist eine französische Gemeinde mit 152 Einwohnern (Stand: 1. Januar 2020) im Département Aisne in der Region Hauts-de-France (frühere Region: Picardie). Die Gemeinde gehört zum Arrondissement Soissons und ist Teil des Kantons Fère-en-Tardenois und des Gemeindeverbands Communauté de communes du Val de l’Aisne. Die Gemeinde ist Trägerin der Auszeichnung Croix de guerre 1914–1918.

Im Ersten Weltkrieg fanden 1917 in Laffaux Kämpfe am Chemin des Dames im Rahmen der Schlacht an der Aisne statt. Während des Zweiten Weltkriegs wurde im Wald teilweise auf dem Gemeindegebiet das Führerhauptquartier Wolfsschlucht 2 errichtet, das auch nach dem Krieg militärisch genutzt wurde. Hierfür wurden die Einwohner im Jahr 1944 abgesiedelt." [6]
___________________________________________________________________________________________________________________________________________________________________________________________________________
Thema, Führerhauptquartier Wolfsschlucht 2 [7]
Autor  - Wikipedia
Quelle - Wikipedia
ULR    - Wikipedia
"Wolfsschlucht 2 war ein Führerhauptquartier in Margival, zehn Kilometer nördlich von Soissons, in der Picardie, Nordfrankreich. Dies ist eines von insgesamt 18 Führerhauptquartieren, die während des Zweiten Weltkrieges, teilweise unvollendet, errichtet wurden.

In der Nähe befindet sich ein Eisenbahntunnel. Geplant für die Operation Seelöwe, begann der Bau tatsächlich erst 1942. Hitler hielt sich hier nur zwei Tage auf: am 16. und 17. Juni 1944, um mit Rommel und von Rundstedt die Lage an der Front nach der Landung der Alliierten in der Normandie zu erörtern.

Das Gelände dient seit dem Krieg als Militärbasis für die französische Armee und der NATO" [7]
___________________________________________________________________________________________________________________________________________________________________________________________________________
Daten

Die ACE-High Station Paris Tail 1 wurde in den Jahren "o.A" bis "o.A" erbaut und ging nach einer Testphase im Jahr "o.A" in die offizielle Betriebsphase. Die Bezeichnung der ACE-High Station lautete bis 1959 "Paris Tail (1) - (Laffaux - Margival)" und die NATO Code hierzu war "faa".
faa - Paris Tail (1) - (Laffaux - Margival) (f) France (aa) NATO Codierung - Station aa
______________________________________________________________________________________________________________________________________________________
Die Bezeichnung der ACE-High Station lautete ab 1960  "Paris Tail (1) - (Laffaux - Margival)" und die NATO Code hierzu war "fab".
fab - Paris Tail (1) - (Laffaux - Margival) (f) France (ab) NATO Codierung - Station ab
___________________________________________________________________________________________________________________________________
Die Betriebsphase endete mit Schliessung der ACE-High Station.
______________________________________________________________________________________________________________________________________________________
Basis Personal der ACE-High Station
siehe Übersicht "COMMUNICATIONS ELECTRONICS PERSONNEL REQUIREMENTS FOR THE CAE FORWARD SCATTER SYSTEM"
___________________________________________________________________________________________________________________________________________________________________________________________________________
Hintergrundinformationen

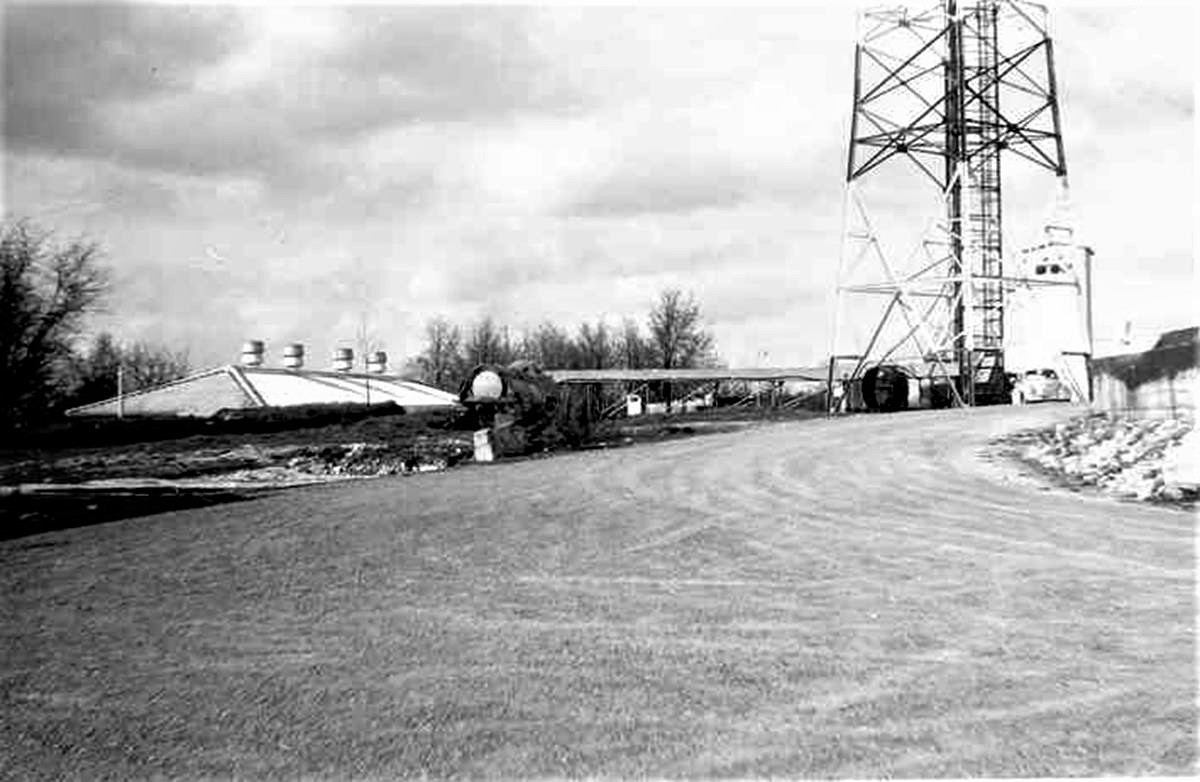

"Das Bild zeigt das Betriebsgebäude mit Turmfuss. (Bild 1) Die AFCENT Microwave Installationen der Station 10 - Margival-Laffaux - befanden sich im Bereich der vorderen zwei Belüftungshutzen des Gebäudes - im hinteren Bereich des Gebäudes waren die ACE High System Installationen, mit der Notstromversorgung untergebracht.

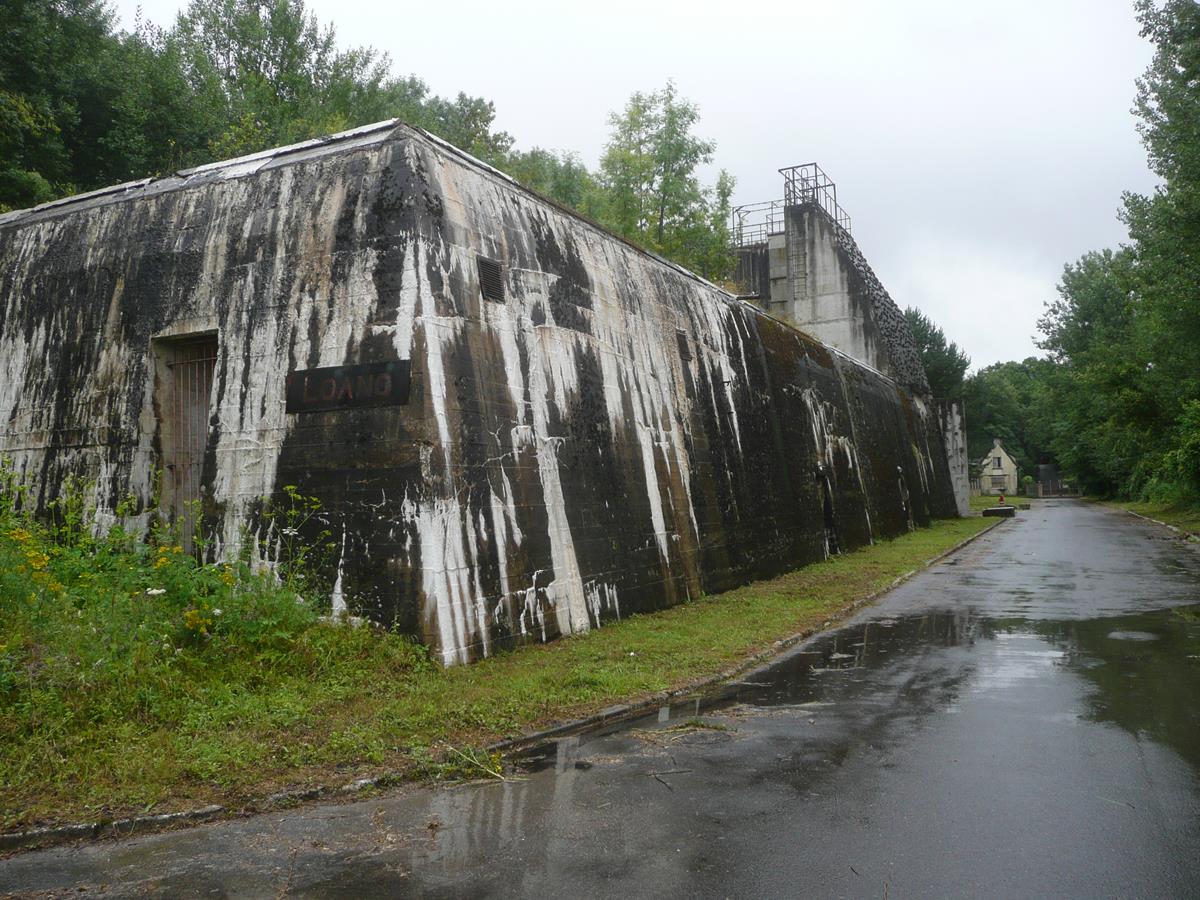

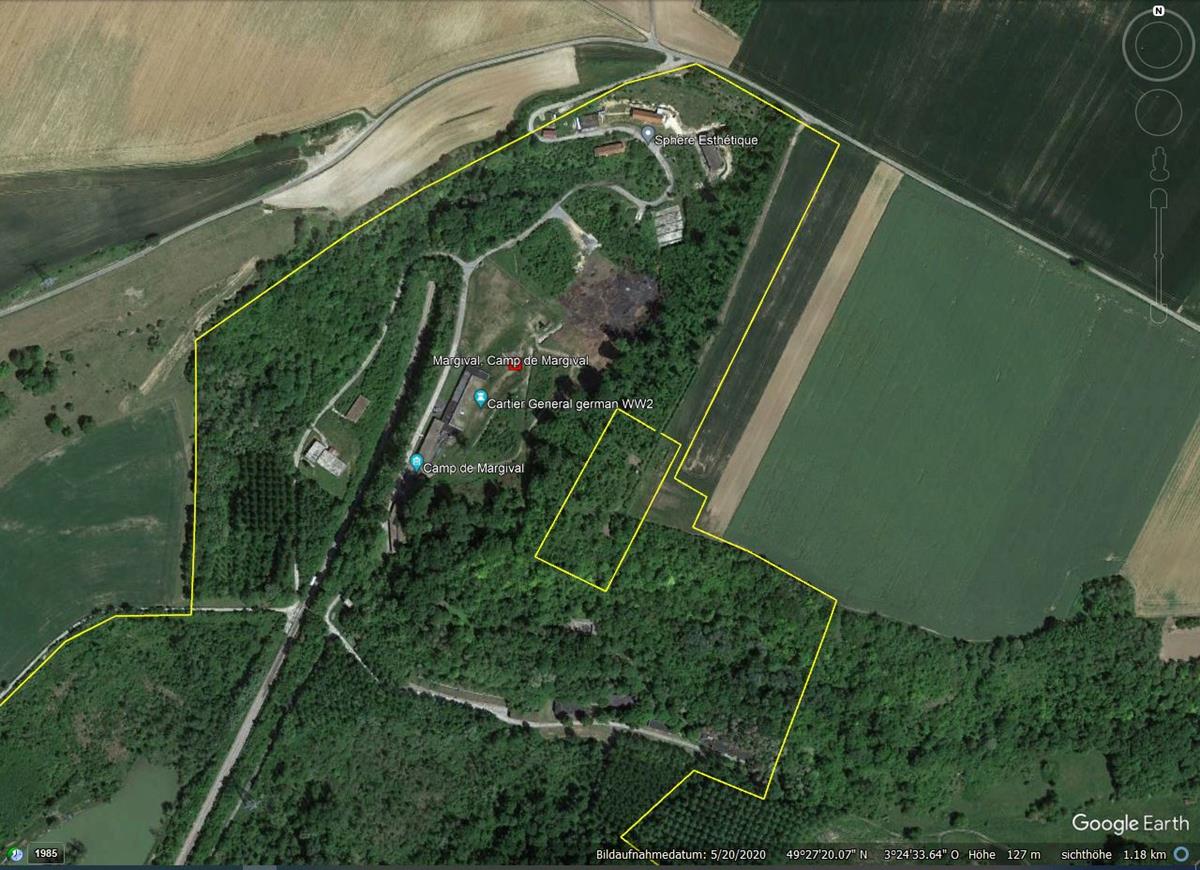

Die Verbindung zu dem operativen Hauptquartier der NATO für Mitteleuropa (CINCENT), welches in den verschiedenen Bunkern auf dem Camp de Margival (Bild 2) in den Jahren von 1960 bis 1968, untergebracht war, erfolgte mittels Kabelverbindungen. Bei den Bunkern handelt es sich um die Bauwerke B025 - B002 - B024 (Constance - Bau 5) und B029 (Bild 3), von hier aus konnten die bereits vorhanden Nachrichtenanlagen des deutschen Leitungsnetzes genutzt werden.

"Zwischen der Scatter Station Paris North (seinerzeit das Paris Control Center) und der Scatter Station Paris South, waren die beiden L.o.S Relay Stationen Emeville und Rozoy-Bellevalle geschaltet. Der Hintergrund dieser mit 120 Telekomunikationskanälen (normal waren 36 Kanäle) bestückten Querverbindung war die weitere Verbindung von der ACE High-Station Emeville zu der östlich gelegenen Station Paris Tail (1), seinerzeit das WHQ der NATO, in den alten Bunkeranlagen der "Wolfschlucht 2" im Camp Margival, Laffaux - Margival. (Bild 4 + 5) Mit Verlegung des HQ der NATO von Frankreich nach Belgien, wurde diese Verbindung aufgelöst." [5]
___________________________________________________________________________________________________________________________________________________________________________________________________________
heute (1)

Die militärische Nutzung der Liegenschaft durch das ACE-High System wurde vollständig beendet.
Nach Abschaltung der ACE-High Station Paris Tail (1) - (Laffaux - Margival) wurde die militärische Liegenschaft zurückgebaut.
Vorhanden sind noch die alten Fundamentreste und die Trafostation.

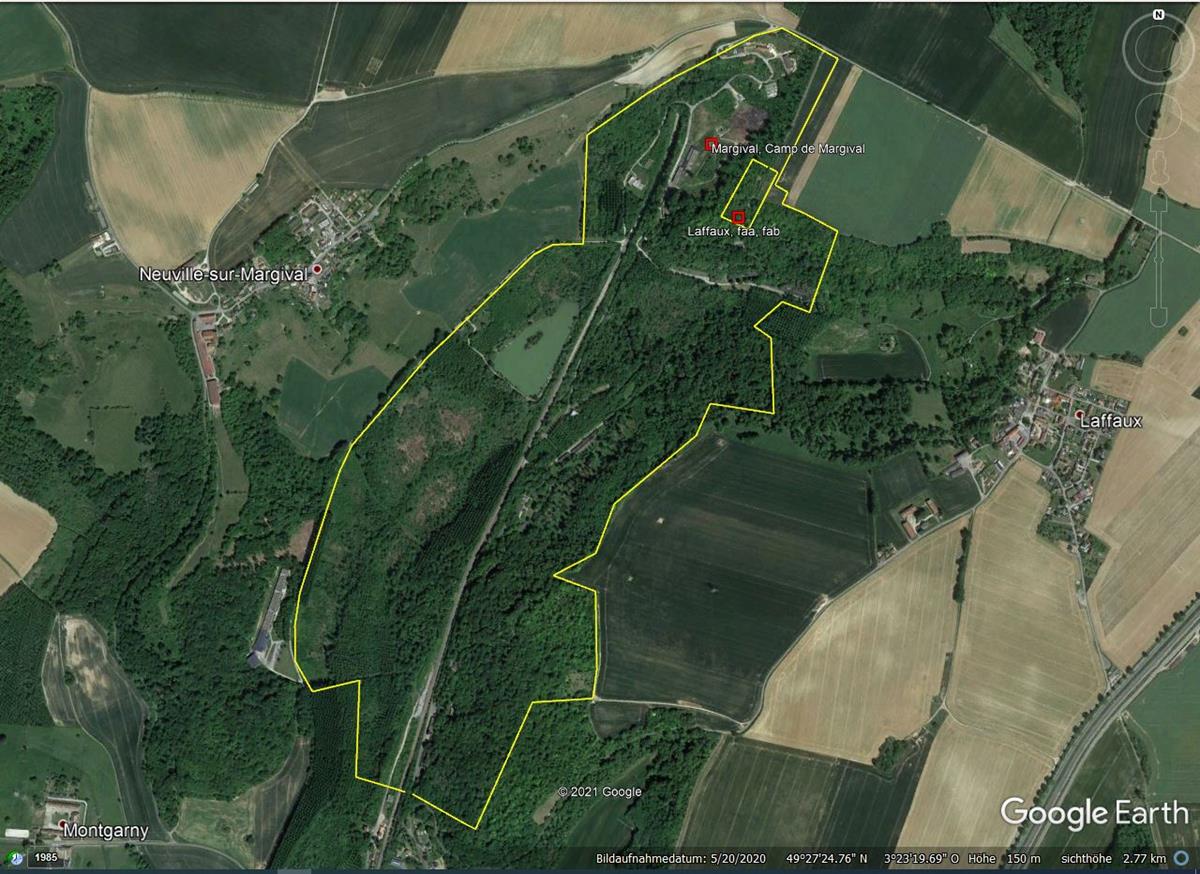

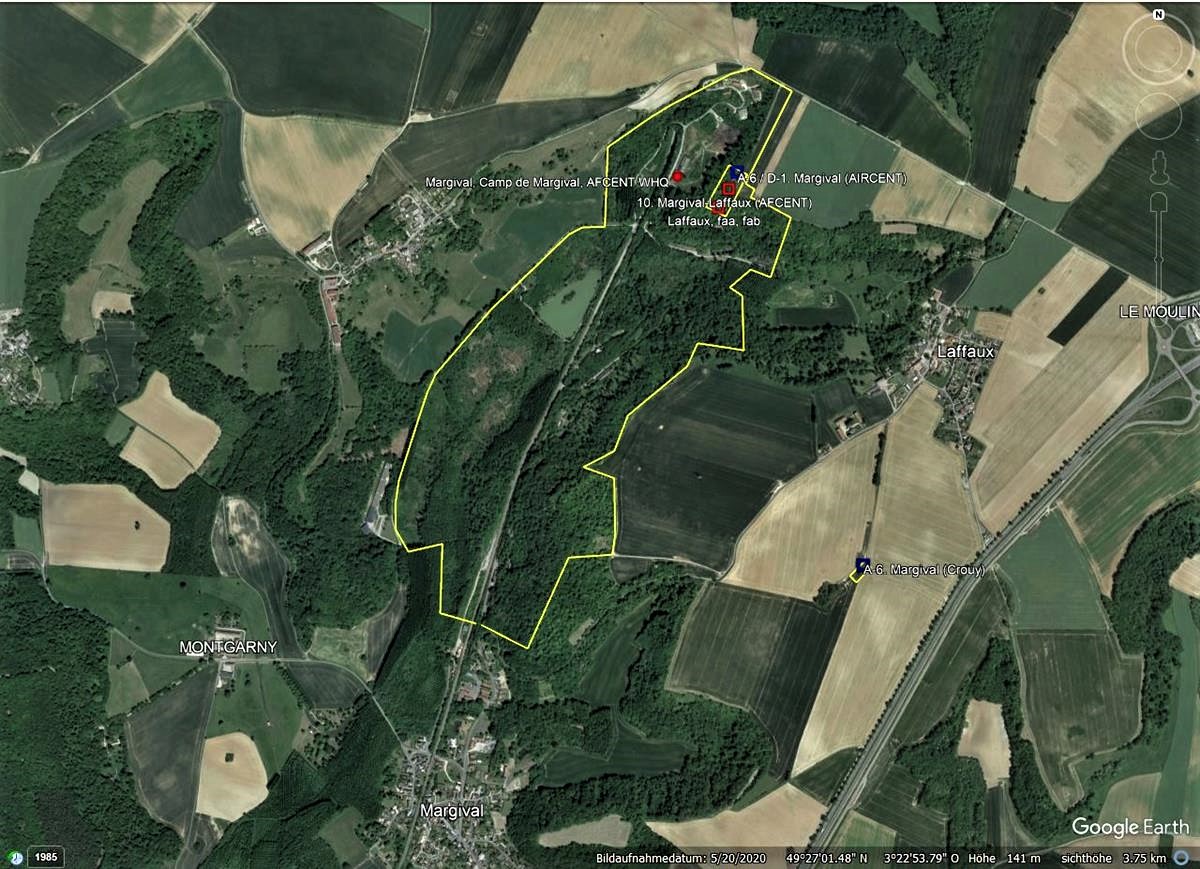

2020, Das Gelände der Liegenschaft, ist unter Google Earth erkennbar.
___________________________________________________________________________________________________________________________________________________________________________________________________________

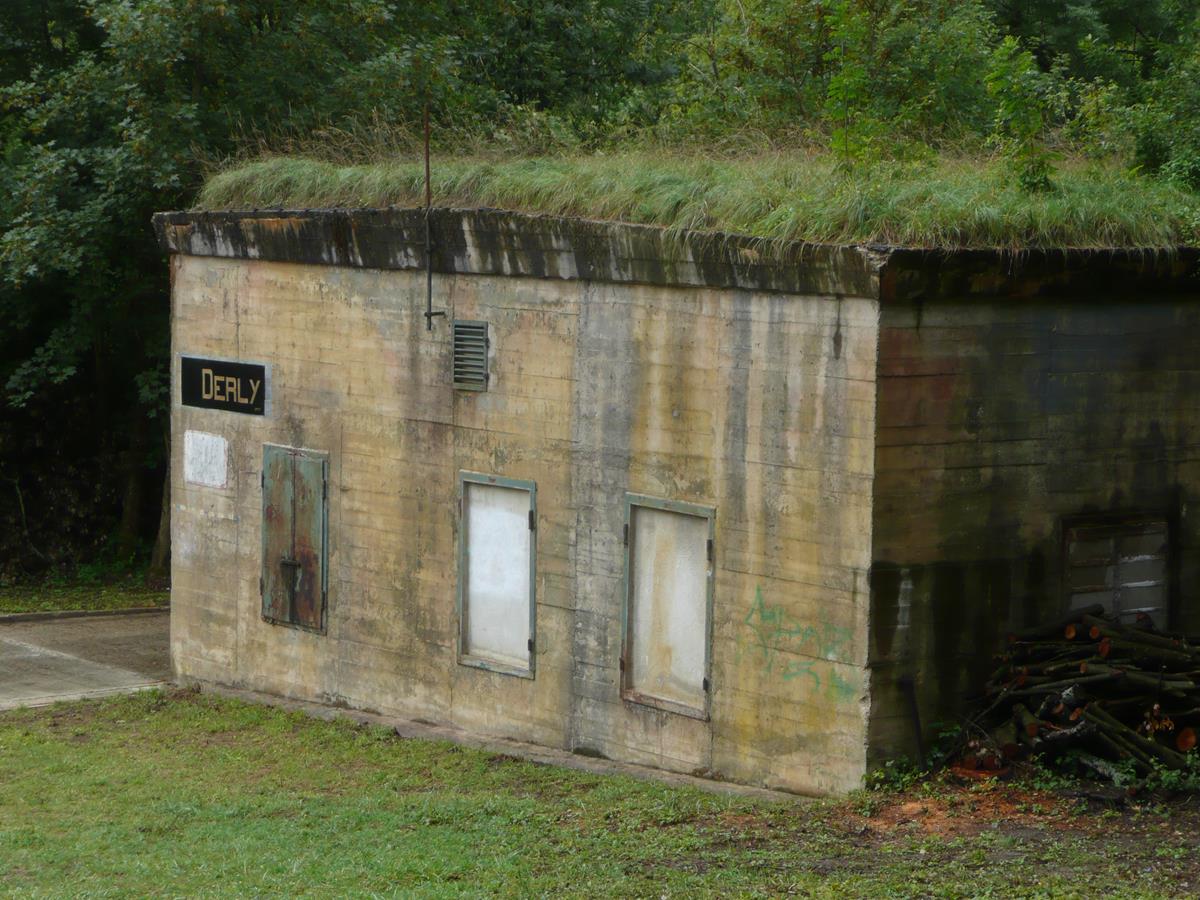

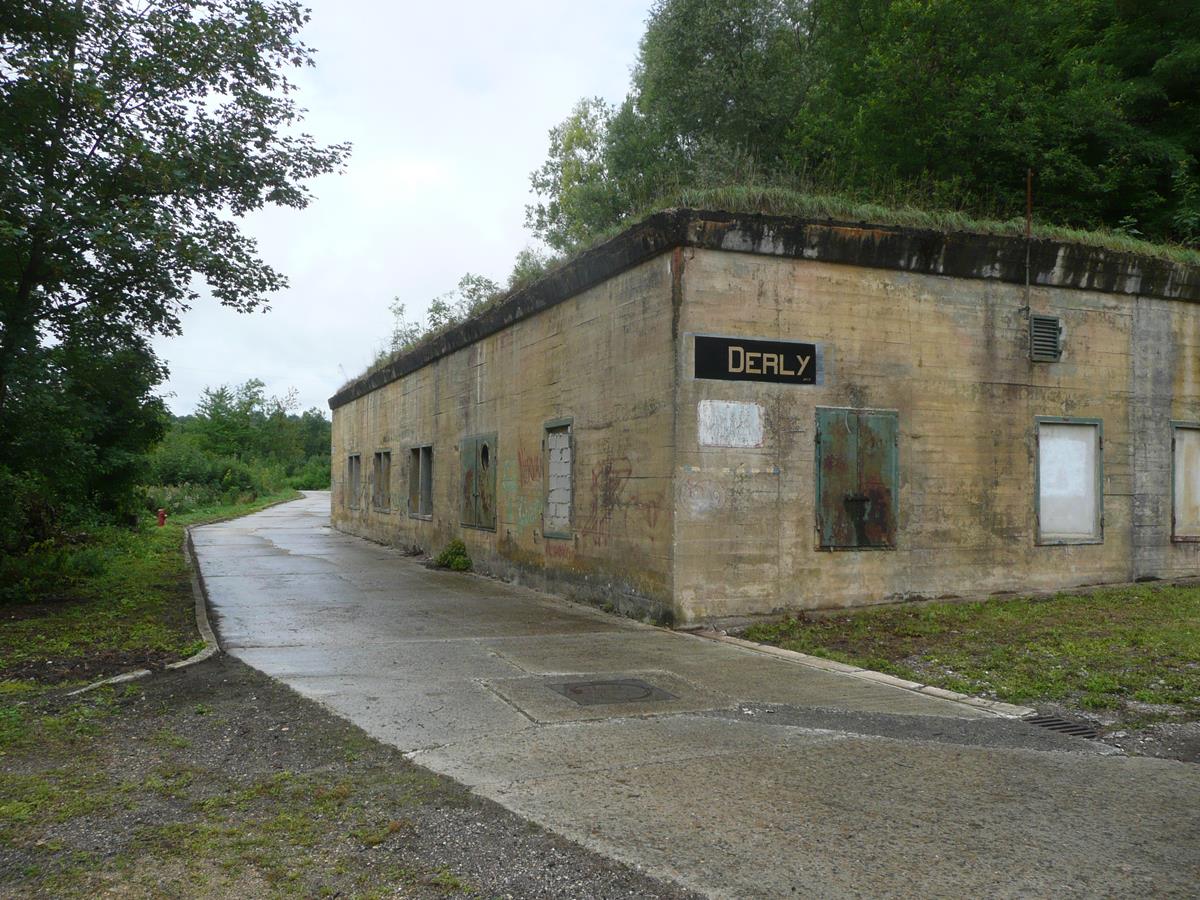

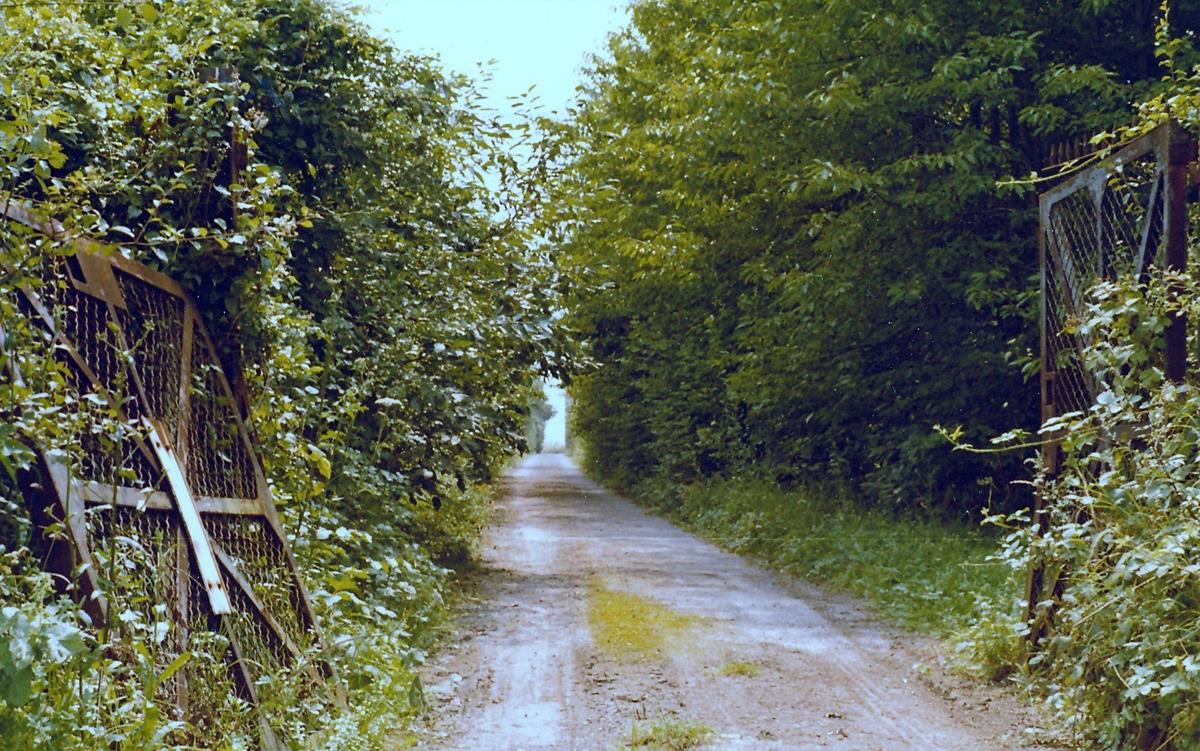

2003, Zufahrt zu der Liegenschaft (5)

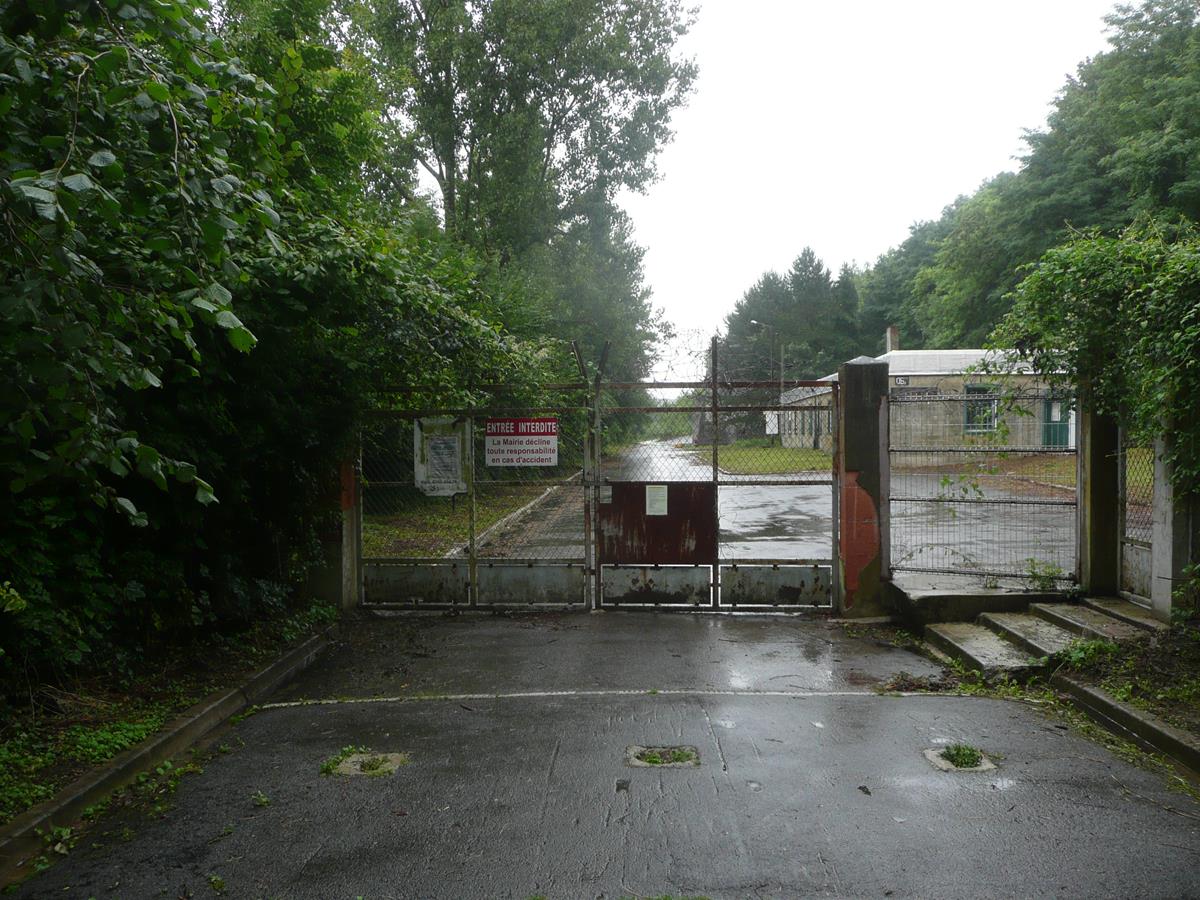

2013, Zufahrt zu der Liegenschaft
_______________________________________________________________________________________________________________________________________________________________________________________________________________
Bild - Quellenangaben
(PA) Privates Archiv
(1) Geographische Ansicht
(1) Google Earth, Google Street
(3) Station Codes and Network Routes
(3) NATO Linienplan, 1959
(4) Geographic Locations of the NICS
(4) NATO Linienplan, 1976
(5) Liegenschaft, ~ 1962/2003
(5) Quellenschutz, ID 372_01
(6) Wappen Frankreich o.G
(7) Wikipedia, Datei:Führerhauptquartiere Lage.svg
(8) Wikipedia, Datei:Laffaux-FR-02-mairie-école-02.jpg
Text - Quellenangaben
[1] Wikimapia.org / Militär
[1] Wikimapia
[2] Wikipedia, Logo
[3] Handbuch, Volume I
[3] Quellenschutz, ID 201_01
[4] Power category Stations von 1963
[4] Handbuch, Volume II, Section 3.1, Page 3
[5] Quellenschutz, ID 372_01
[6] Wikipedia, Laffaux
[7] Wikipedia, Führerhauptquartier Wolfsschlucht 2
