ACE-High System von 1958 bis 1995
ACE-High System (Allied Command Europe Tropospheric Forward Scatter Communications Systems)
_____________________________________________________________________________________________________________________________________________________________________________
Enebakk
  • Svartås

59°46.48'36"N/11°00'13.59"O - 475 m.üNN (3)
Antennen    üGND : L.o.S. Tower, Höhe unbekannt
Site Code ab 1958 : ngx (Oslo Relay)
Site Code ab 1971 : NSVZ
Status                  : Aufgegebene Nutzung
Status heute         : Unbekannte Nutzung

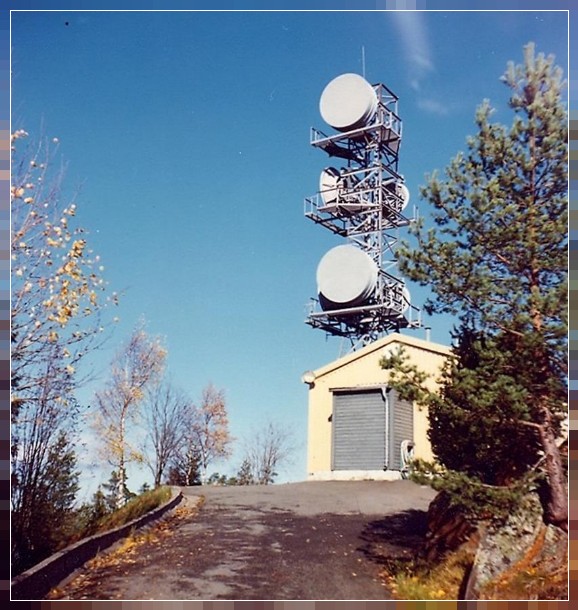

Ansicht                : aktive NATO-Liegenschaft, NERA Antennen
: mit Technikgebäude,
: undatiertes Bild by Jørn Christiansen (5)
___________________________________________________________________________________________________________________________________________________________________________________________________________

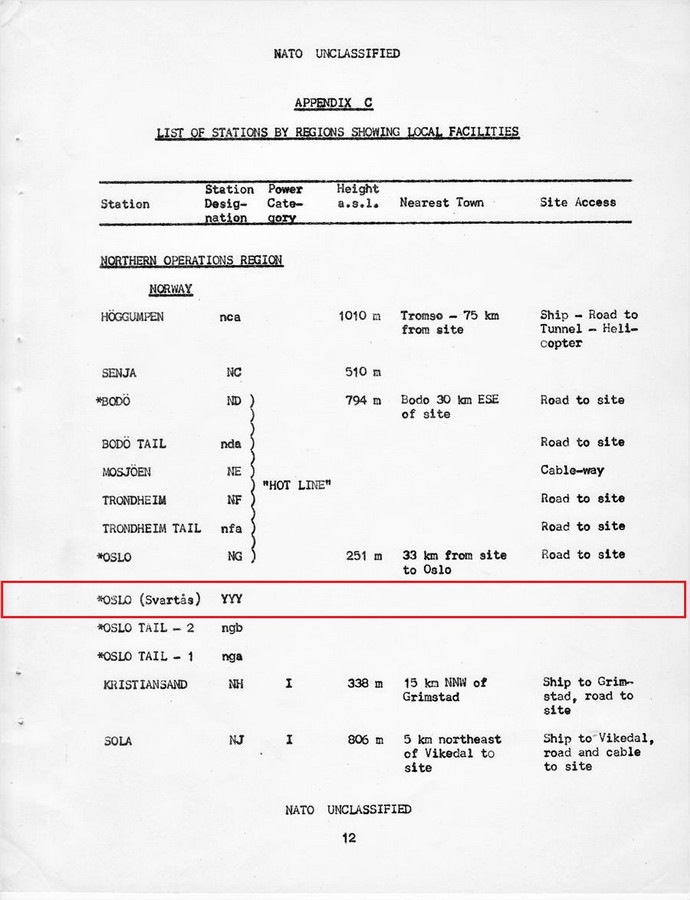

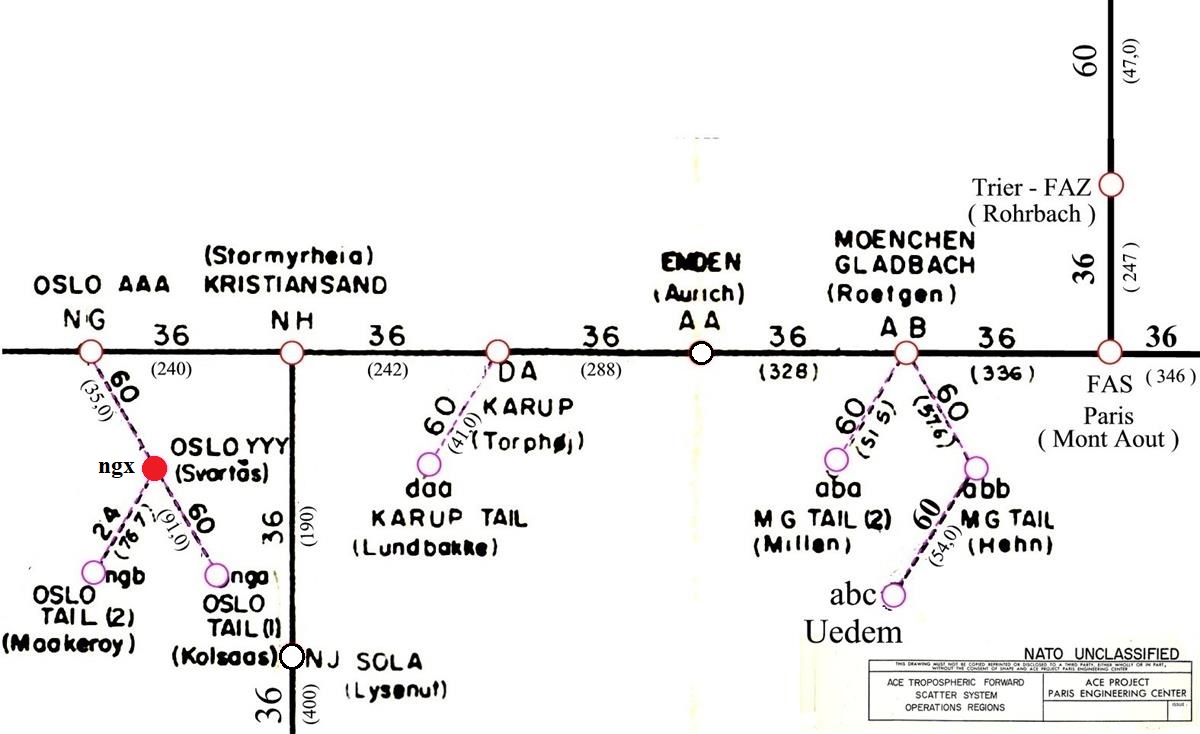

Übersichtspläne - Bezeichnungen - Transmitterverbindungen, 1959 (1) (3)
Linienplan, von 1959 (ACE-High System)
Verbindungen
ngx - Oslo - YYY (Svartås) > NG - Oslo - AAA - L.o.S.-Line - Station mit Multiplex - Chanel Capacity 60
Entfernung zwischen den Stationen - Luftlinie - 34,55 Km
ngx - Oslo- YYY (Svartås) > nga - Oslo Tail (1) (Kolsaas) - L.o.S.-Line - Station mit Multiplex - Channel Capacity 60
Entfernung zwischen den Stationen - Luftlinie - 31,82 Km
ngx - Oslo- YYY (Svartås) > ngb - Oslo Tail (2) (Maakaroy) - L.o.S.-Line - Station mit Multiplex - Channel Capacity 24
Entfernung zwischen den Stationen - Luftlinie - 76,69 Km
___________________________________________________________________________________________________________________________________________________________________________________________________________

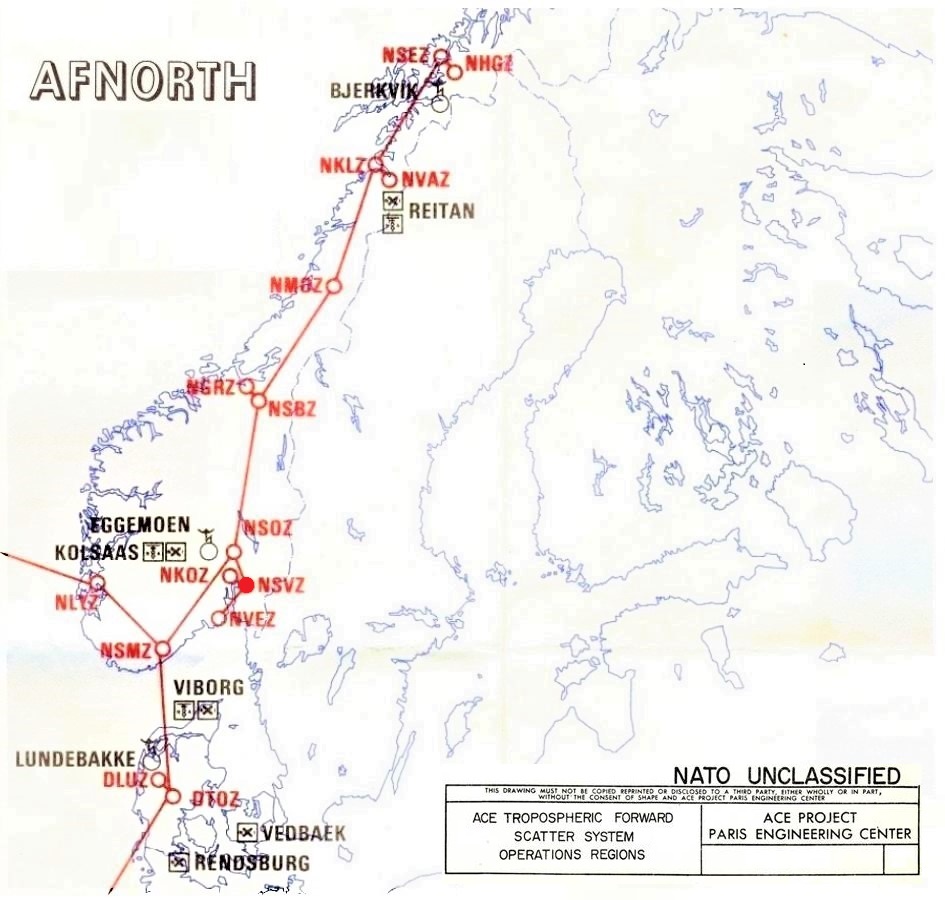

Übersichtspläne - Bezeichnungen - Transmitterverbindungen, 1976 (1) (4)
Linienplan, von 1976 (ACE-High System)
Verbindungen
NSVZ - Svartåss > NSOZ - Oslo - L.o.S.-Line - Station mit Multiplex - Chanel Capacity 60
Entfernung zwischen den Stationen - Luftlinie - 34,55 Km
NSVZ- Svartås > NKOZ - Kolsaas - L.o.S.-Line - Station mit Multiplex - Channel Capacity 60
Entfernung zwischen den Stationen - Luftlinie - 31,82 Km
NSVZ - Svartås > NVEZ - Maakaroy - L.o.S.-Line - Station mit Multiplex - Channel Capacity 24
Entfernung zwischen den Stationen - Luftlinie - 76,69 Km
___________________________________________________________________________________________________________________________________________________________________________________________________________
Power Category, Transmitter Typ
Station ngx, Power Category - Ib
Station ngx, Transmitter Typ - 3R (Radio Line)

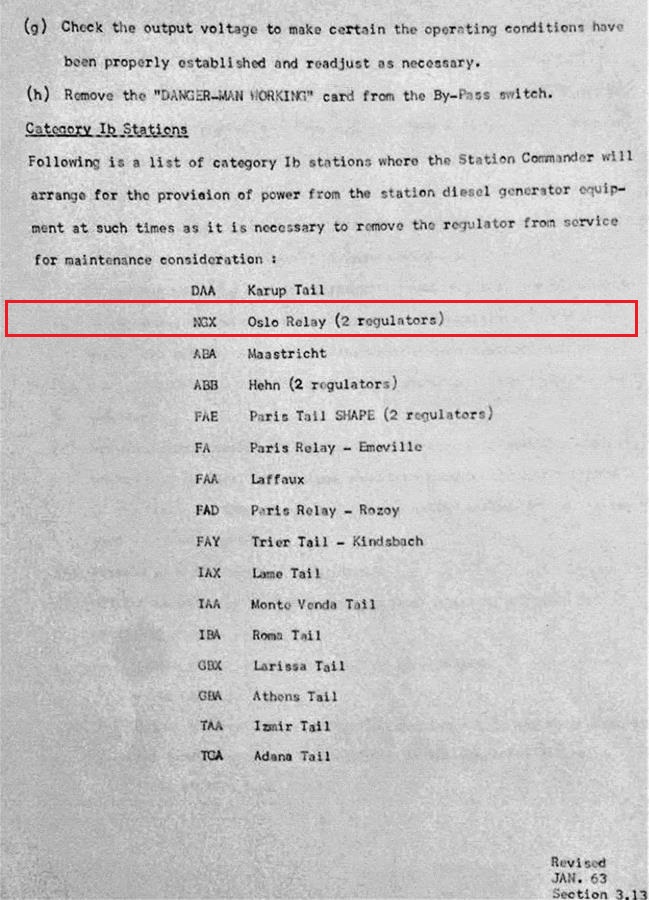

Info zu Station Power Plant Categories:
Power Plant arrangements at ACE High Stations fall into ix general categories with are variante on combinations of main supplied from sources the station, and prime movers within the station. There are designated as follows:
"Category Ib" Primary power obtained from either local commercial supply or existing facilities with standby power derived from a high-speed automatic-starting diesel-driven alternator.
___________________________________________________________________________________________________________________________________________________________________________________________________________

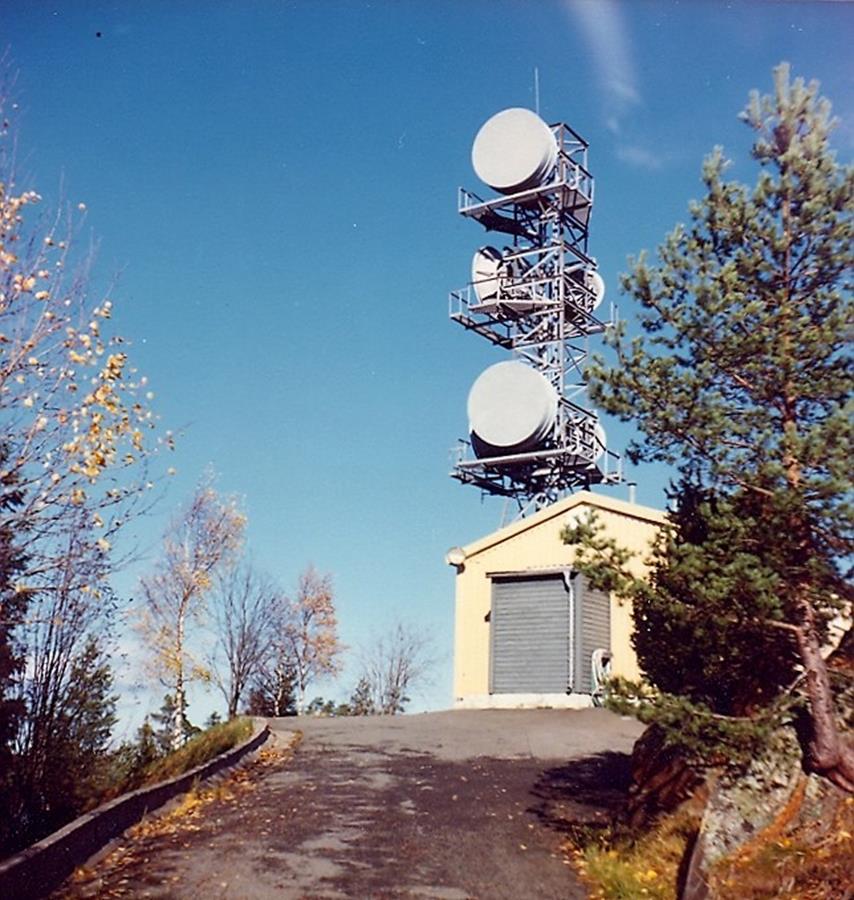

Bilddokumentationen, in der Betriebsphase (5)
___________________________________________________________________________________________________________________________________________________________________________________________________________
Beschreibungen
Link Seiten, Wikipedia
Thema, Enebakk [3]
Autor  - Wikipedia
Quelle - Wikipedia
ULR    - Wikipedia
"Enebakk ist eine Kommune im norwegischen Fylke Viken. Die Kommune hat 11.392 Einwohner (Stand: 1. Januar 2023). Verwaltungssitz ist die Ortschaft Kirkebygda. Die Kommune gehört zum Großraum Oslo." [3]
___________________________________________________________________________________________________________________________________________________________________________________________________________
Daten

Die ACE-High Station Svartås wurde in den Jahren o.A erbaut und ging nach einer Testphase im Jahr o.A in die offizielle Betriebsphase. Die Bezeichnung der ACE-High Station lautete nach der offizielen Inbetriebnahme der Station - "Svartås" und die NATO Code hierzu war "ngx".
ngx - Senja (N) Norvege (gx) NATO Codierung - Station x
______________________________________________________________________________________________________________________________________________________
1971 wurden alle ACE-High Stationen im "ACE High Network Europe" neu codiert, die Bezeichnung der ACE-High Station lautete danach "Svartås" und die NATO Code hierzu "NSVZ".
NSVZ - Svartås (N) Norvege (SV) Stadt / Geländebezeichnung (Z) ACE-High System
_______________________________________________________________________________________________________________________________________________________________________________
Die Betriebsphase endete mit Schliessung der ACE-High Station.
______________________________________________________________________________________________________________________________________________________

Basis Personal der ACE-High Station
siehe Übersicht "COMMUNICATIONS ELECTRONICS PERSONNEL REQUIREMENTS FOR THE CAE FORWARD SCATTER SYSTEM"
___________________________________________________________________________________________________________________________________________________________________________________________________________
heute (1)

Die militärische Nutzung der Liegenschaft durch das ACE-High System wurde vollständig beendet.

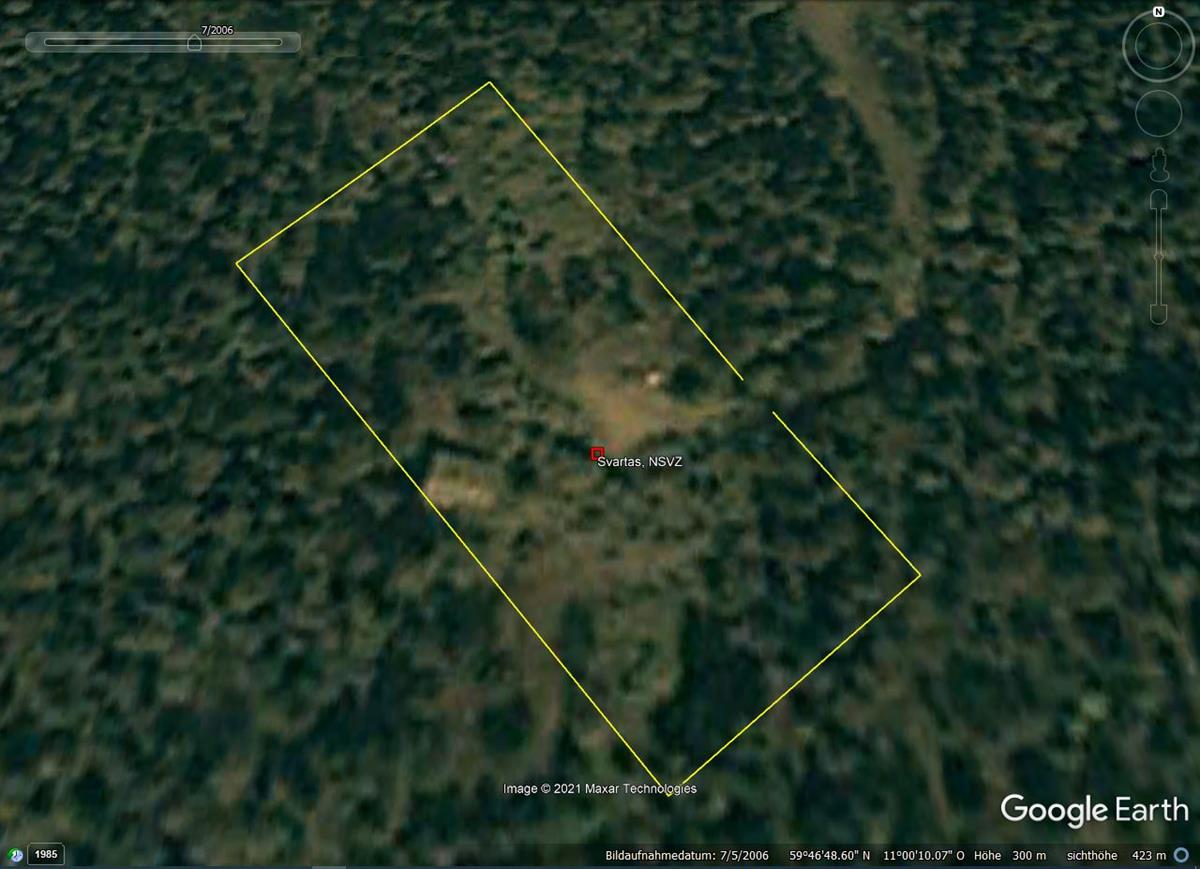

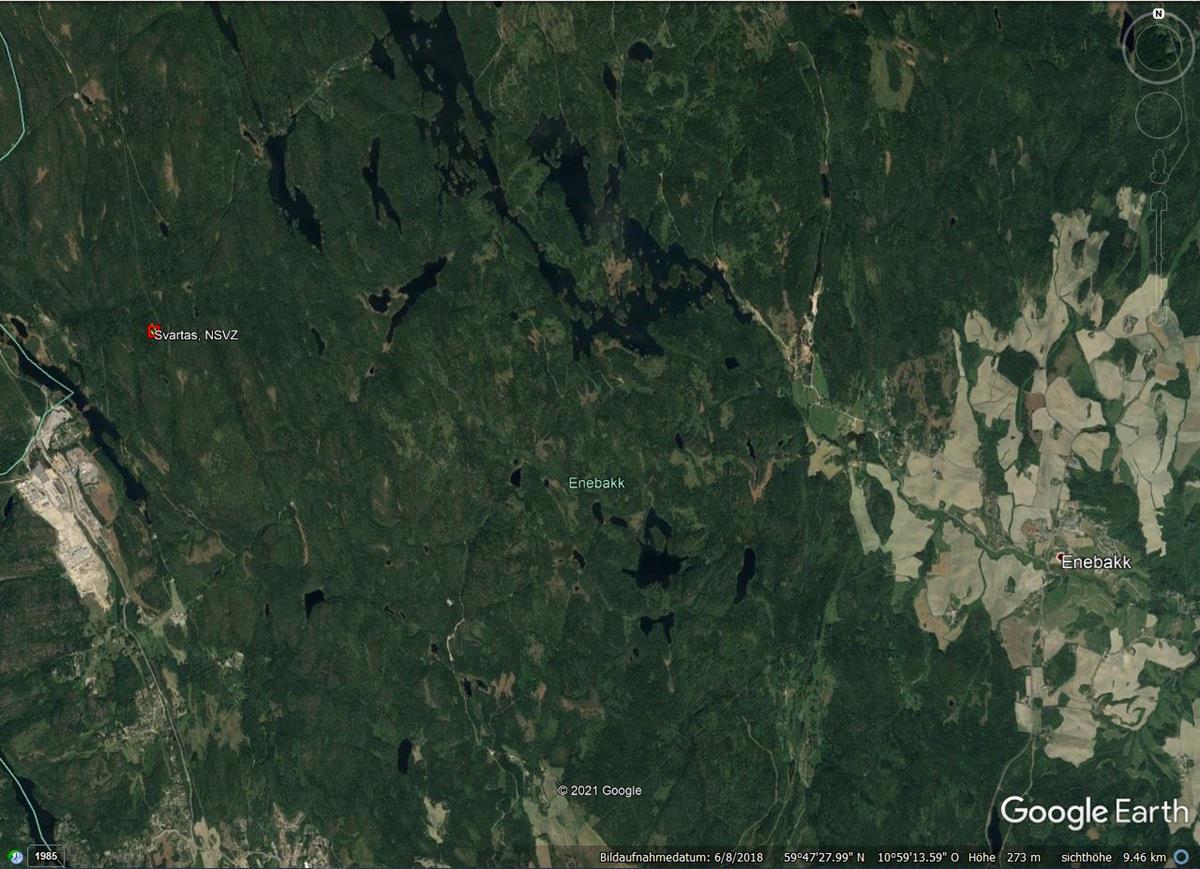

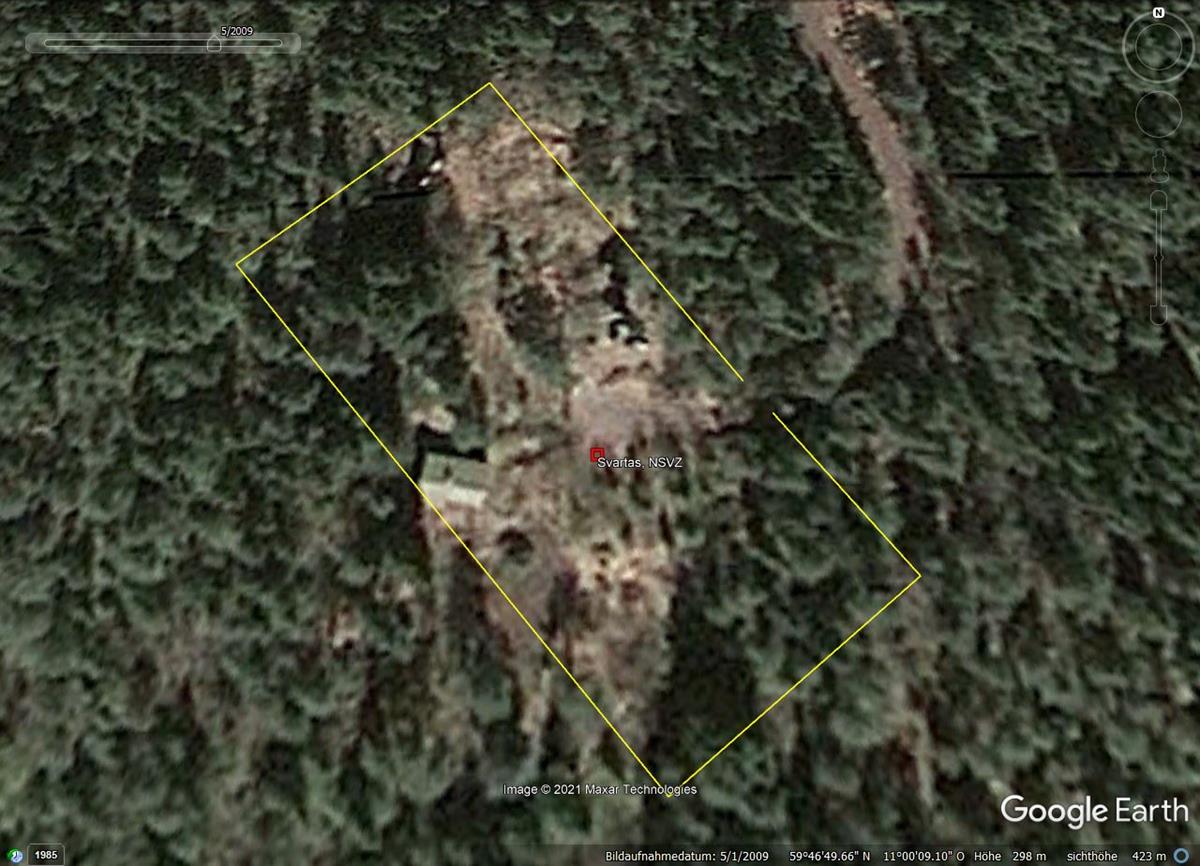

2009, Das Gelände der Liegenschaft, ist unter Google Earth erkennbar.
2015, Das Gelände der Liegenschaft, ist unter Google Earth verpixelt.
___________________________________________________________________________________________________________________________________________________________________________________________________________

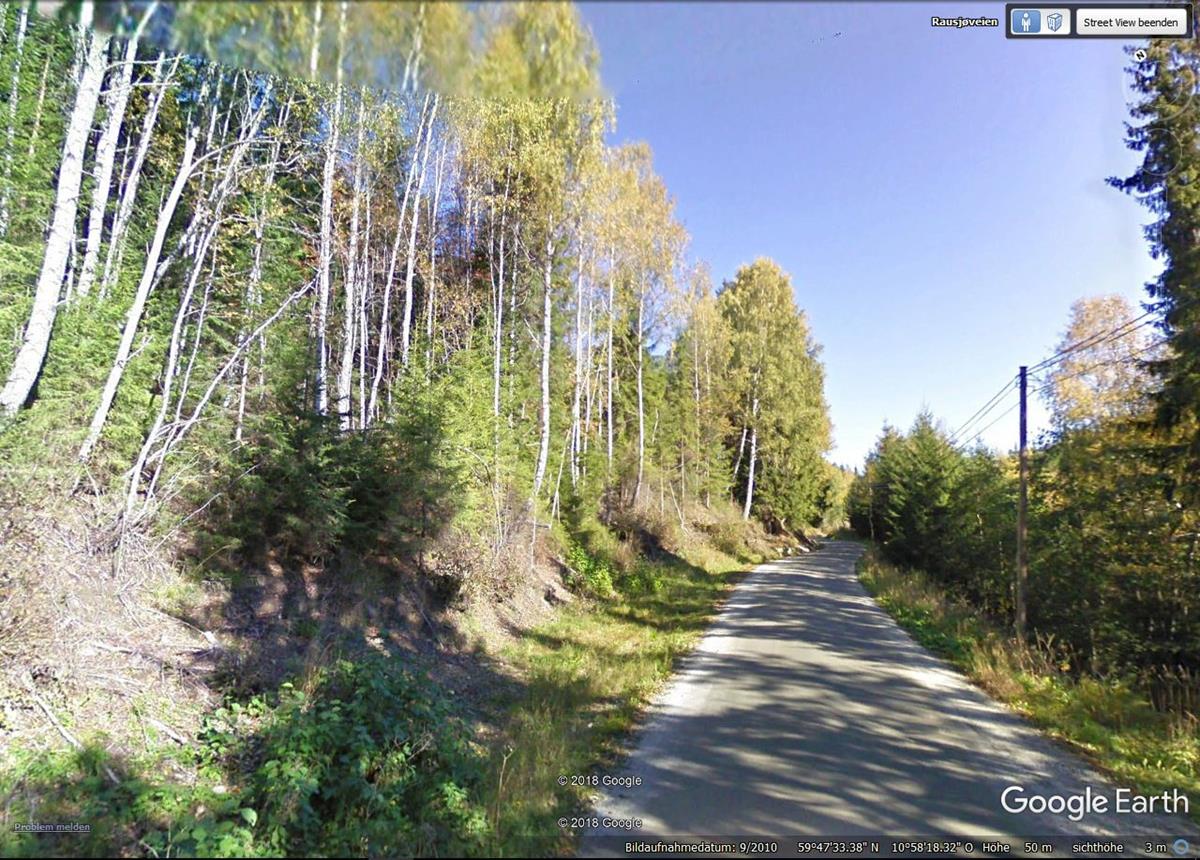

2010, Von der kleinen Ortschaft "Rausjøveien" ausgehend, führt eine Landtrasse "Rausjøvegen", zu der auf dem auf dem "Syartasen/Andersrudasen" gelegenen Liegenschaft.
