ACE-High System von 1958 bis 1995
ACE-High System (Allied Command Europe Tropospheric Forward Scatter Communications Systems)
_____________________________________________________________________________________________________________________________________________________________________________
Vikedal
  • Lysenut (Sola)

59°31'40.46"N/5°54'12.25"O - 792 m.üNN
Antennen    üGND : Scatter, Höhe 20 m
Antennen    üGND : L.o.S. Tower, Höhe unbekannt
Site Code ab 1958 : NJ
Site Code ab 1971 : NLYZ
Status                  : Aufgegebene Nutzung
Status heute         : rekultiviertes Gelände
Ansicht                 : aktive NATO-Liegenschaft, by Jørn Christiansen (6)
___________________________________________________________________________________________________________________________________________________________________________________________________________

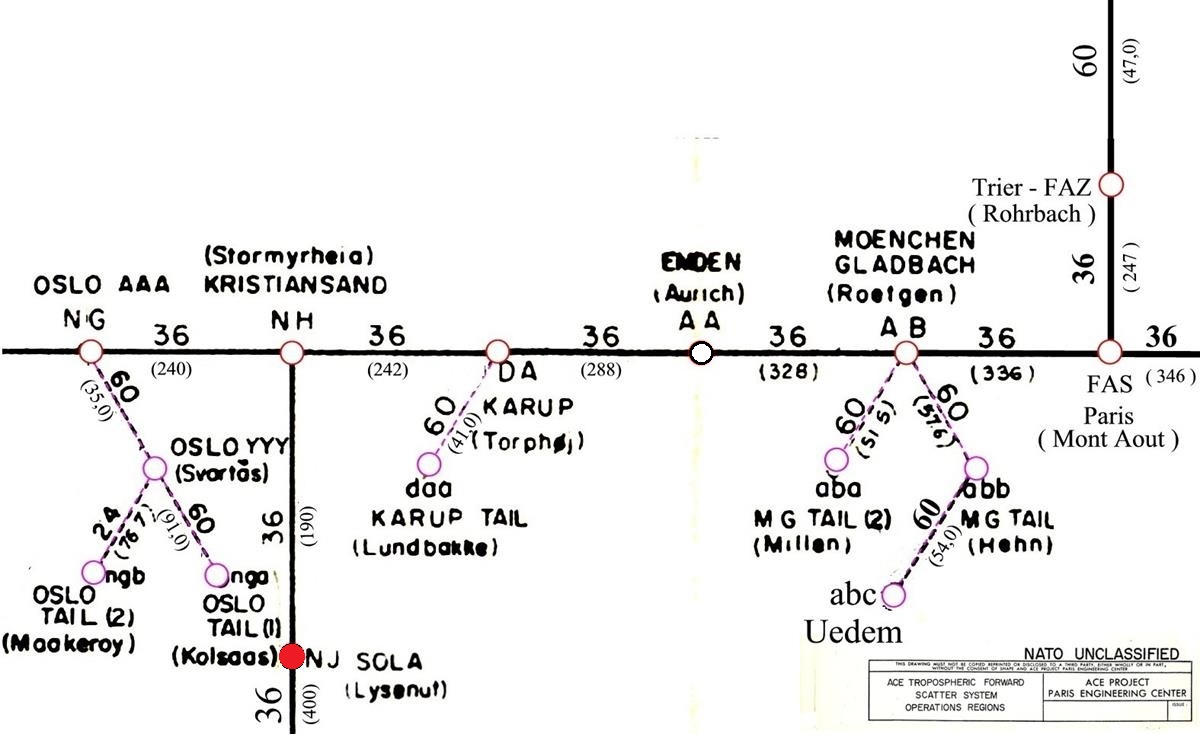

Übersichtspläne - Bezeichnungen - Transmitterverbindungen, 1959 (1) (3)
Linienplan, von 1959 (ACE-High System)
Verbindungen
NJ - Sola (Lysenut) > NH - Kristiansand (Stormyrheia) - Scatter Line - Station mit Multiplex - Chanel Capacity 36
Entfernung zwischen den Stationen - 190,00 Km
NJ - Sola (Lysenut) > EA - Shetlands (Mossy Hill) - Scatter Line - Station mit Multiplex - Chanel Capacity 36
Entfernung zwischen den Stationen - Luftlinie - 400,00 Km
___________________________________________________________________________________________________________________________________________________________________________________________________________

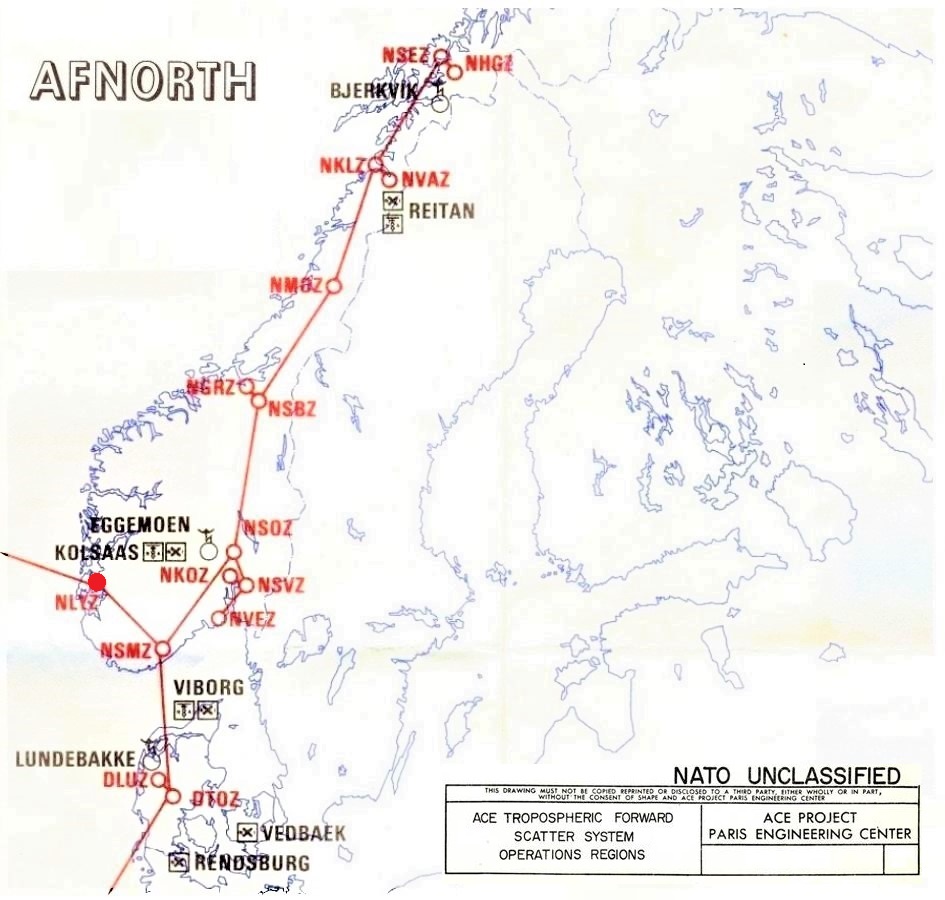

Übersichtspläne - Bezeichnungen - Transmitterverbindungen, 1976 (1) (4)
Linienplan, von 1976 (ACE-High System)
Verbindungen
NLYZ - Lysenut > NSMZ - Kristiansand - Scatter Line - Station mit Multiplex - Chanel Capacity 36
Entfernung zwischen den Stationen - Luftlinie - 190,00 Km
NLYZ - Lysenut > UMSZ - Mossy Hill - Scatter Line - Station mit Multiplex - Chanel Capacity 36
Entfernung zwischen den Stationen - Luftlinie - 400,00 Km
___________________________________________________________________________________________________________________________________________________________________________________________________________

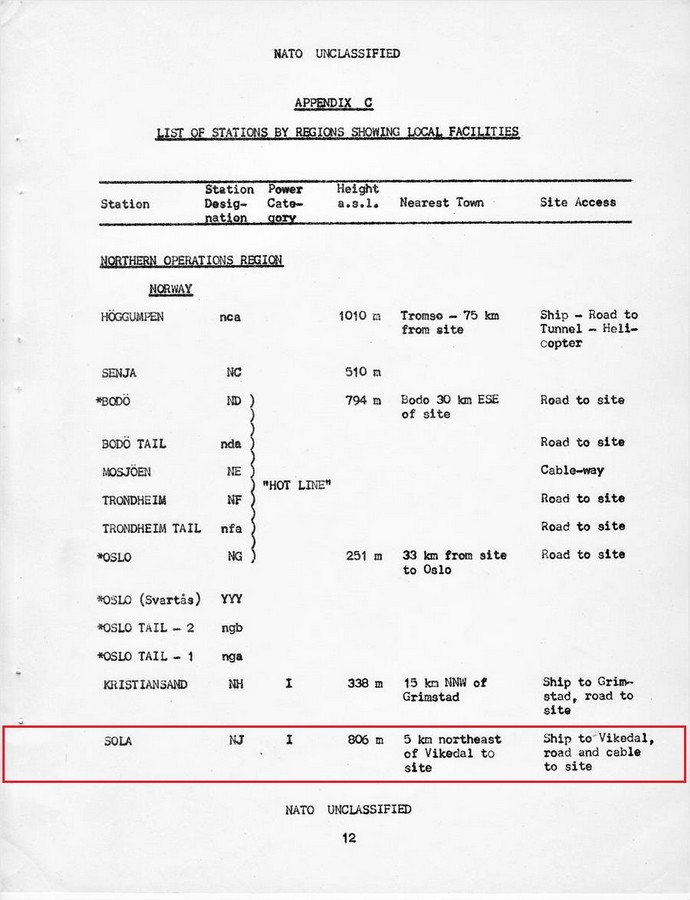

Power Category, Transmitter Typ
Station NJ, Power Category - I
Station NJ, Transmitter Typ - 2S (Scatter Line)
2 englische Diesel Aggregate mit dänischen "Titan" Generator [3]

Info zu Station Power Plant Categories:
Power Plant arrangements at ACE High Stations fall into ix general categories with are variante on combinations of main supplied from sources the station, and prime movers within the station. There are designated as follows:
"Category I" Primary power obtai ned from local commercial supply, with standby power derived from two high-speed automatic-starting diesel-driven alternators.
___________________________________________________________________________________________________________________________________________________________________________________________________________
Bilddokumentationen, in der Betriebsphase (1) (6)
___________________________________________________________________________________________________________________________________________________________________________________________________________
Beschreibungen
Link Seiten, Wikipedia
Thema, Vikedal [5]
Autor  - Wikipedia
Quelle - Wikipedia
ULR    - Wikipedia
"Vikedal oder Vikadal ist ein Dorf in der Gemeinde Vindafjord in Rogaland County, Norwegen. Das Dorf befindet sich entlang des Sandeidfjorden, etwa 7 Kilometer südlich des Dorfes Sandeid und etwa 5,0 mi nordwestlich des Dorfes IMSLANDSJøen. Die Vikedal Church befindet sich in diesem Dorf. Das Dorf hat eine lange Geschichte des Bootsaufbaus. Das Dorf war das Verwaltungszentrum der alten Gemeinde Vikedal, die von 1838 bis 1965 existierte. Das 0,77 Quadratmeter große Dorf (190 Hektar) hat eine Bevölkerung (2019) von 467 und eine Bevölkerungsdichte von 606 Einwohnern pro Quadratkilometer (1.570/m²). " [5]
___________________________________________________________________________________________________________________________________________________________________________________________________________
Daten

Die ACE-High-Station Lysenut wurde in den Jahren 1959 - 1962 erbaut und ging nach einer Testphase im Jahr 1963 in die operative Betriebsphase. Die Bezeichnung der ACE-High-Station lautete nach der offizielen Inbetriebnahme der Station - "Sola (Lysenut)" und die NATO Code hierzu war "NJ".
NJ - Lysenut (N) Norvege (J) NATO Codierung -Station J
_______________________________________________________________________________________________________________________________________________________________________________
1971, wurden dann ACE-High Stationen im "ACE High Network Europe" neu codiert, die Bezeichnung der ACE High- Station lautete danach "Lysenut" und die NATO Code hierzu "NLYZ".
NLYZ - Lysenut (N) Norvege (LY) Stadt / Geländebezeichnung (Z) ACE-High System
_______________________________________________________________________________________________________________________________________________________________________________
Die Betriebsphase endete mit Schliessung der ACE-High Station.
______________________________________________________________________________________________________________________________________________________
Basis Personal der ACE-High Station
siehe Übersicht "COMMUNICATIONS ELECTRONICS PERSONNEL REQUIREMENTS FOR THE CAE FORWARD SCATTER SYSTEM"
___________________________________________________________________________________________________________________________________________________________________________________________________________
Hintergrundinformationen

Der HOT LINE Abschnitt in Norwegen, von Oslo nach Norden bis Bodo wurde bereits im März 1958 fertiggestellt.Nach Abschaltung der nördlichen Linien am 20.Dezember 1988 blieb diese Station Lysenut weiterhin in Betrieb und stellte die Verbindung über die Nordsee zu der Shetlans Site sicher. Die Betriebsphase endete mit Schliessung der ACE-High Station am 1.März 1991. Am 30.Oktober 1992 wurden alle restlichen ACE-High-Stationen im AFNORTH Bereich abgeschaltet. [4]

Die ACE-High Station Lysenut war nicht an das Stassennetz angeschlossen. Die einzigste Verbindung zu der Station führte über eine nicht öffentliche Seilbahn. (6)
___________________________________________________________________________________________________________________________________________________________________________________________________________
heute (1)

2004, das rekultivierte Gelände ist gut erkennbar.
Noen bilder fra Lysenuten før og etter at anlegget ble revet (7)
Die militärische Nutzung der Liegenschaft durch das ACE-High System wurde vollständig beendet.
1999, Nach Abschaltung der ACE-High Station Lysenut im Jahr 1988 wurde die militärische Liegenschaft auf dem Lysenuten Gelände im Jahr 1999 demontiert  und das Gelände rekultiviert.
2019, Das Gelände der Liegenschaft, ist unter Google Earth erkennbar.
_______________________________________________________________________________________________________________________________________________________________________________
2019, Zufahrt zu der Liegenschaft. (nur über die Seilbahnstation, Tal)
_____________________________________________________________________________________________________________________________________________________________________________
