Systeme vor dem ACE-High System > AIRCENT
Systeme vor dem ACE-High System von 1952 bis 1958
(AIRCENT-Allied Air Forces Central Europe)
_______________________________________________________________________________________________________________________________________________________________________________________________________________
AIRCENT Microwave System - A-,B-,C-Systeme
System A von Fontainbleau, Frankreich nach HQ - SHAPE in Versailles, dann auf Soissons ausgeweitet.
System B von Soissons nach Trier, Deutschland
System C von Soissons nach Brüssel, Belgien.
Info Seite
____________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________

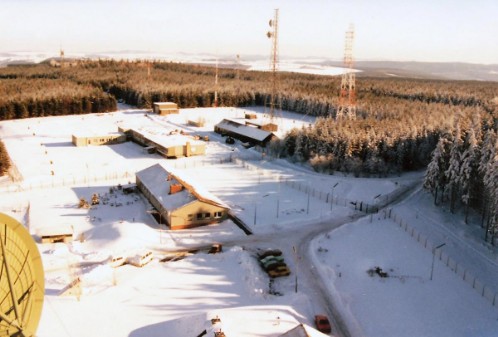

(6) Quellenschutz, ID 321_02, AIRCENT Liegenschaft, auf der BAOR Station Roetgen
____________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________




Fontainebleau (Camp Guynemer)
48°23'58.36"N/02°43'14.10"O - 75 m.üNN
Antennen  üGND : L.o.S. Tower, Höhe unbekannt
Status                  : Aufgegebene Nutzung
Status heute        : Kommerzielle Nutzung
Fontainebleau
48°23'58.36"N/02°43'14.10"O - 75 m.üNN
Antennen  üGND : L.o.S. Tower, Höhe unbekannt
Status                  : Aufgegebene Nutzung
Status heute       : Kommerzielle Nutzung
Hauteurs de la Solle
48°26'36.40"N/02°41'14.39"O - 91 m.üNN
Antennen  üGND : L.o.S. Tower, Höhe 18,2 m
Status                  : Aufgegebene Nutzung
Status heute        : Renaturierte Liegenschaft



Melun
48°32'35.27"N/02°36'23.26"O - 72 m.üNN
Antennen  üGND : L.o.S. Tower, Höhe unbekannt
Status                 : Aufgegebene Nutzung
Status heute       : Aufgegebene Liegenschaft
Jossigny
48°49'34.15"N/2°45'56.28"O- 144 m.üNN
Antennen  üGND : L.o.S. Tower, Höhe unbekannt
Status                 : Aufgegebene Nutzung
Status heute       : Aufgegebene Liegenschaft
Marly-le-Roi
48°50'39.64"N/2°06'23.20"O - 176 m.üNN
Antennen  üGND : L.o.S. Tower, Höhe unbekannt
Status                  : Aufgegebene Nutzung
Status heute        : Kommerzielle Nutzung



Éméville
48°54'55.29"N/2°04'40.07"O - 75 m.üNN
Antennen  üGND : L.o.S. Tower, Höhe 73 m.
Status                  : Aufgegebene Nutzung
Status heute       : Renaturierte Liegenschaft
Margival
49°26'31.59"N/03°25'19.35"O - 161 m.üNN
Antennen  üGND : L.o.S. Tower, Höhe unbekannt
Status                 : Aufgegebene Liegenschaft
Status heute       : Renaturierte Liegenschaft
Margival
49°27'15.57"N/03°24'58.49"O - 144 m.üNN
Antennen  üGND : L.o.S. Tower, Höhe zwischen 50 m. und 70 m.
Status                 : Aufgegebene Nutzung
Status heute       : Aufgegebene Liegenschaft



Saint-Erme-Outre-et-Ramecourt
49°30'24.57"N/3°48'30.99"O - 200 m.üNN
Antennen  üGND : L.o.S. Tower, Höhe unbekannt
Status                 : Aufgegebene Nutzung
Status heute       : Aufgegebene Liegenschaft
Poix-Terron
49°37'49.88"N/4°37'34.29"O - 294 m.üNN
Antennen  üGND : L.o.S. Tower, Höhe unbekannt
Status                 : Aufgegebene Nutzung
Status heute       : Aufgegebene Liegenschaft
Angevillers
49°24'11.57"N/6°02'18.07"O - 386 m.üNN
Antennen  üGND : L.o.S. Tower, Höhe unbekannt
Status                  : Aufgegebene Nutzung
Status heute        : Militär Terrain



Morienval
Position                : unbekannt
Antennen  üGND : L.o.S. Tower, Höhe unbekannt
Status                 : Aufgegebene Nutzung
Status heute       : Renaturierte Liegenschaft
Brüssel
Status           : weiterhin militärisch genutzt
Status heute : Militärischer Sicherheitsbereich
Lüttelforst
Position                : unbekannt
Antennen  üGND : L.o.S. Tower, Höhe unbekannt
Status                  : Aufgegebene Nutzung
Status heute        : Renaturierte Liegenschaft



Mönchengladbach
51°10'50.39'N/6°19'26.92"O - 76 m.üNN
Antennen  üGND : L.o.S. Tower, Höhe unbekannt
Status                  : Aufgegebene Nutzung
Status heute       : Kommerzielle Nutzung
Lammersdorf
50°40'00.03"N/6°17'23.98"O - 588 m.üNN
Antennen  üGND : L.o.S. Tower, Höhe unbekannt
Status                 : Aufgegebene Nutzung
Status heute       : Kommerzielle Nutzung
Roclenge-sur-Geer
50°46'15.52"N/5°34'18.40"O - 127 m.üNN
Antennen  üGND : L.o.S. Tower, Höhe unbekannt
Status                  : Aufgegebene Nutzung
Status heute        : Renaturierte Liegenschaft



Baraque-de-Fraiture
Status            : Aufgegebene Nutzung
Status heute : weiterhin militärisch genutzt
Status heute : Militärischer Sicherheitsbereich
Vieux Moulins
49°56'04.17"N/4°46'45.63"O - 483 m.üNN
Antennen  üGND : L.o.S. Tower, Höhe unbekannt
Status                  : Aufgegebene Nutzung
Status heute       : Renaturierte Liegenschaft
Chimay
Position                : unbekannt
Antennen  üGND : L.o.S. Tower, Höhe unbekannt
Status                  : Aufgegebene Nutzung
Status heute        : Renaturierte Liegenschaft



Jonchery-sur-Vesle
Position                 : unbekannt
Antennen   üGND : L.o.S. Tower, Höhe unbekannt
Status                  : Aufgegebene Nutzung
Status heute       : Renaturierte Liegenschaft
Liart
49°45'37.56"N/04°19'11.80"O - 278 m.üNN
Antennen  üGND : L.o.S. Tower, Höhe unbekannt
Status                  : Aufgegebene Nutzung
Status heute        : Renaturierte Liegenschaft
Haraimont
49°21'06.46"N/05°18'16.06"O - 385 m.üNN
Antennen  üGND : L.o.S. Tower, Höhe unbekannt
Status                  : Aufgegebene Nutzung
Status heute        : Aufgegebene Liegenschaft



Perl-Eft
49°28'36.96"N/06°25'47.89"O - 426 m.üNN
Antennen  üGND : L.o.S. Tower, Höhe unbekannt
Status                 : Aufgegebene Nutzung
Status heute       : Renaturierte Liegenschaft
Plailly
Position                : unbekannt
Antennen  üGND : L.o.S. Tower, Höhe unbekannt
Status                 : Aufgegebene Nutzung
Status heute       : Renaturierte Liegenschaft
Trier-Euren
49°45'11.54"N/06°35'52.86"O - 363 m.üNN
Antennen  üGND : L.o.S. Tower, Höhe unbekannt
Status                 : Aufgegebene Nutzung
Status heute       : Renaturierte Liegenschaft



49°44'00.66"N/06°36'27.53"O - 133 m.üNN
Antennen  üGND : L.o.S. Tower, Höhe unbekannt
Status                 : Aufgegebene Nutzung
Status heute       : Aufgegebene Liegenschaft
Margival
49°27'15.57"N/03°24'58.49"O - 144 m.üNN
Antennen  üGND : L.o.S. Tower, Höhe unbekannt
Status                  : Aufgegebene Nutzung
Status heute       : Museum




___________________________________________________________________________________________________________________________________________________________________________________________________________

___________________________________________________________________________________________________________________________________________________________________________________________________________

Die Entstehung des "AIRCENT Microwave System"
AIRCENT - (Allied Air Forces Central Europe - Locatet at Fontainebleau)
1952 bis 1958 [AIRCENT – LANDCENT – AFCENT/JCA Microwave System]
In den Zeiten des kalten Krieges wurde für die Kommunikation zwischen den Kommandostäben der NATO, seinerzeit ausgehend von dem NATO Hauptquartier Fontainebleau in Frankreich ein eigenständiges, nur dem Militär zugänglichen Richtfunknetz erstellt.

1952 bis 1962, Dieses Richtfunknetz wurde in den Jahren von 1952 bis 1962 von AIRCENT und LANDCENT installiert.
(in der Regel mit mobilen Stationen, "AIRCENT Mobile Microwave")

1962 bis 1967, Ab den Jahren 1962 bis 1967 wurde das Richtfunknetz von AFCENT als das „AFCENT/JCA Microwave System“ in Frankreich, Belgien, Luxemburg und Deutschland betrieben.
___________________________________________________________________________________________________________________________________________________________________________________________________________

Beschreibungen
Link Seiten, Wikipedia
Thema, Alliierte Luftwaffe Mitteleuropa (3)
Autor  - Wikipedia
Quelle - Wikipedia
URL    - Wikipedia
"Allied Air Forces Central Europe (AAFCE) war das NATO-Kommando, das mit Luft- und Luftverteidigungsoperationen im Kommandogebiet der Allied Forces Central Europe (AFCENT) der NATO beauftragt war.

In den frühen 1990er Jahren, nach der Entspannung der Spannungen zwischen Ost und West, wurde eine umfassende Neuorganisation der NATO-Kommando- und Kontrollstruktur durchgeführt. Um dem Rückgang der Zahl der verbündeten Flugzeuge in Europa Rechnung zu tragen, kam es 1993 mit der Auflösung von 2ATAF und 4ATAF am 30. Juni 1993 zu einer Rationalisierung des Luftwaffenhauptquartiers der Zentralregion und zur Übernahme der zuvor von den ATAFs übernommenen Funktionen. Das neue Kommando wurde am 1. Juni 1993 unter beibehaltung des Namens Der Alliierten Luftwaffe Nmitteleuropa eingeweiht, jedoch mit einer Änderung des Akronyms in AIRCENT. Das Kommando wurde 2004 in Component Command-Air Headquarters Ramstein, 2010 in Allied Air Command, Ramstein und 2013 in Allied Air Command umbenannt." [3]
___________________________________________________________________________________________________________________________________________________________________________________________________________

Die Systemsteuerung befand sich im Kommunikationszentrum (innerhalb des AIRCENT-Commo-Bunkers), und alle TTY-Schaltkreise wurden durch ein Relais-Panel geleitet, ein Patch-Panel, das in Systems Control installiert war - auf einer Seite befand sich der Mikrowellen-Terminalraum; Auf der anderen Seite befand sich das Kommunikationszentrum, das aus ungefähr 75 Fernschreiber-Terminals in vier oder fünf Reihen bestand.

Das primäre Mikrowellenterminal befand sich in der Nähe des Systemkontrollraums  im Kommunikationsbunker. Das M / W-Netzwerk verband das HQ AIRCENT mit Terminals

Die Hauptaufgabe der Systemsteuerung bestand darin, Fernschaltungen zwischen Kommunikationsraumterminals und entfernten Terminals im Dauerbetrieb aufrechtzuerhalten.

Die Wartungswerkstatt für Olivetti Teleprinters befand sich neben der Systemsteuerung. Jeder Ausfall der Fernschreiberausrüstung wurde als Fehlerbericht an die Wartungswerkstatt gesendet. In ähnlicher Weise wurde jeder erkannte Ausfall in M ​​/ W-Stromkreisen an das lokale Terminal / den Wartungsraum weitergeleitet. Festnetzausfallberichte wurden an die französische PTT weitergeleitet.

Eine zusätzliche Rolle der Systemsteuerung bestand darin, Standby-Schaltkreise im Falle eines primären (M / W) Ausfalls zu "patchen". Damit wurde auch für den Betrieb von Backup-HF-Telegraphenschaltungen nach Norwegen, Neapel und Stanbridge in Großbritannien sichergestellt, ferner mit den lokalen Sender- / Empfängerstandorten im Wald von Fontainebleau.

Die Stromversorgungen des Standby-Generators wurden ebenfalls von der Systemsteuerung gesteuert.

Alle Stromkreise wurden rund um die Uhr überwacht, und jeder Ausfall von mehr als 10 bis 15 Minuten wurde einer eingehenden Untersuchung / Obduktion unterzogen.
___________________________________________________________________________________________________________________________________________________________________________________________________________

"Das AFCENT-Hauptquartier wurde am 20. August 1953 in Fontainebleau, Frankreich, gegründet. Das AFCENT-Hauptquartier wurde eingerichtet, um das Kommando und die Kontrolle über die Landstreitkräfte Mitteleuropa (LANDCENT), die Luftstreitkräfte Mitteleuropa (AIRCENT) und die Seestreitkräfte Mitteleuropa (NAVCENT) unter einem Oberbefehlshaber (CINCENT) auszuüben.

Während der Entwicklung des neuen AFCENT-Hauptquartiers wurden Friedens- und Kriegseinrichtungen überarbeitet, neue Notfallverteidigungspläne erstellt und detaillierte Pläne für die Integration der deutschen Land- und Luftstreitkräfte erstellt. Die Verantwortung von AFCENT lag im täglichen Betrieb, in der Frequenzverteilung in Mitteleuropa sowie in der Planung von Übungen, Kriegseinsätzen und der Einführung neuer Ausrüstung.

Am 10. März 1966 kündigte die französische Regierung ihre Absicht an, sich aus der NATO zurückzuziehen. Am 29. März desselben Jahres erklärte Frankreich, dass die Einsätze der französischen Streitkräfte bei der NATO am 1. Juli 1966 enden und die alliierten Einrichtungen bis zum 1. April 1967 außerhalb Frankreichs sein sollten. Der Umzug des vollständig integrierten AFCENT-Hauptquartiers nach Brunssum wurde geplant , Provinz Limburg, Niederlande (Lager Hendrik) in der Zeit von Januar bis März 1967. Die offizielle Eröffnung war am 1. Juni 1967.

Obwohl LANDCENT, AIRCENT und NAVCENT ihre eigenen autonomen Signalabteilungen hatten, wurde 1962 eine Joint Communication Agency (JCA) gegründet. AIRCENT gründete auch ein eigenes Central Repair Depot (CRD), das von der JCA unabhängig war. Als AFCENT 1967 nach Brunssum verlegt wurde und LANDCENT, AIRCENT und NAVCENT zu einem einzigen Hauptquartier im Hendrik Camp zusammengelegt wurden, zogen JCA und CRD in ein ehemaliges Kohlengrubengebäude (EMMA-Minenkomplex) in Hoensbroek bei Brunssum.

Die JCA wurde dann in die Regional Signal Support Group (RSSG) umstrukturiert, die das CRD als Central Region Communications Logistics Depot (CLD) unter das Kommando brachte. 1971 wurde RSSG mit der Implementierung der ersten Station in Euskirchen für das erste NATO-Satellitenkommunikationssystem und ACE-High System, verantwortlich.

Mit der Entwicklung des Integrierten Kommunikationssystems der NATO (NICS) führte SHAPE die erste Personalumfrage bei RSSG durch und empfahl einen erheblichen Personalabbau. Das NICS wurde dann unter die Kontrolle mehrerer regionaler Betriebszentren (ROCs) gestellt. Die Kontrollbehörde ROCCENT (AFCENT ROC) wurde im Hendrik Camp mit drei lokalen Kontrollorganisationen (LCO) Maastricht in den Niederlanden und (LCO) Baumholder und (LCO) Senden in Deutschland aktiviert.

Schließlich wurde die RSSG 1979 zur Central Region Signal Group (CRSG), wie sie heute bekannt ist. 1982 wurde ein Mikrowellensystem Namens (CIP 67) Communications Improvement Program 67 aktiviert, das den Großteil der NATO-eigenen Übertragungssysteme für die Kommunikation in der gesamten Zentralregion bereitstellt. Zwei Jahre später, 1984, wurden die Telefonschalter des (IVSN) Initial Voice Switched Network  in Brunssum und die (TARE) Telegraph Automatic Routing Equipment in Maastricht in Betrieb genommen." [4]
