ACE-High System von 1958 bis 1995
ACE-High System (Allied Command Europe Tropospheric Forward Scatter Communications Systems)
_____________________________________________________________________________________________________________________________________________________________________________
Martina Franca
  • Martina Franca

40°39'22.90"N/17°17'21.05"O - 496 m.üNN
Antennen    üGND : L.o.S. Tower, Höhe unbekannt
Site Code ab 1958 : icw (Martina Franca)
Site Code ab 1971 : IMAZ
Status                  : Aufgegebene Nutzung
Status heute         : unbekannt
Ansicht                 : Geographische Ansicht  (1)
___________________________________________________________________________________________________________________________________________________________________________________________________________

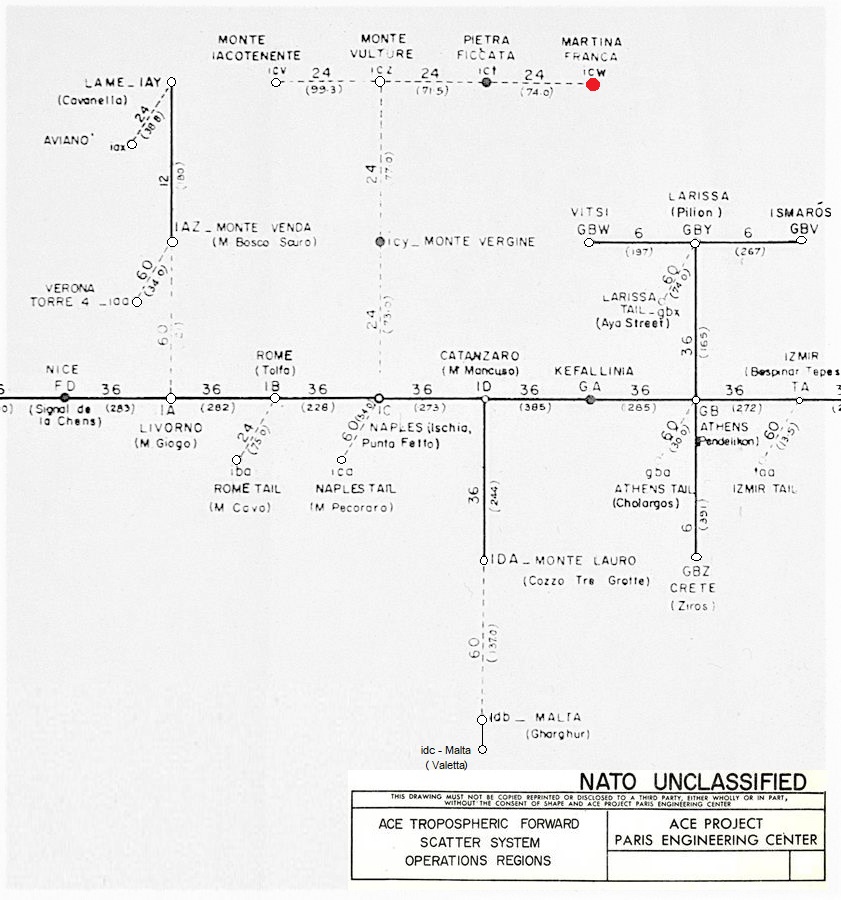

Übersichtspläne - Bezeichnungen - Transmitterverbindungen, 1959 (1) (3)
Linienplan, von 1959 (ACE-High System)
Verbindungen
icw - Martina Franca > ict - Station Pietra Ficcata - L.o.S.-Line - Station mit Multiplex - Channel Capacity 24
Entfernung zwischen den Stationen - 87,00 Km
_______________________________________________________________________________________________________________________________________________________________________________________________________________

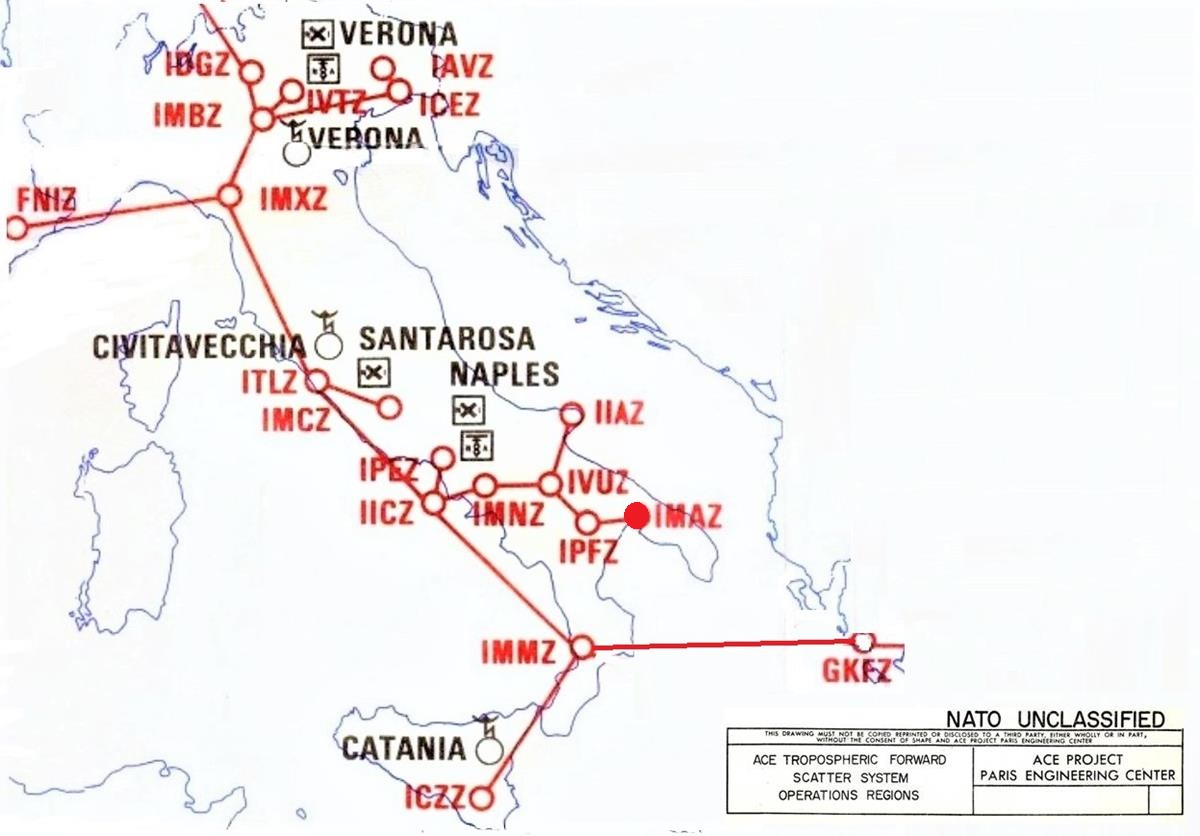

Übersichtspläne - Bezeichnungen - Transmitterverbindungen, 1976 (1) (4)
Linienplan, von 1976 (ACE-High System)
Verbindungen
IMAZ - Martina Franca > IPFZ - Petra Ficcata - L.o.S.-Line - Station mit Multiplex - Channel Capacity 24
Entfernung zwischen den Stationen - 87,00 Km
_______________________________________________________________________________________________________________________________________________________________________________
NATO Bunker, Kommandostäbe

Verbindungen
IMAZ - Martina Franca > Bunker "Martina Franca" (3° ROC) - L.o.S.Line
Entfernung zwischen den Stationen - 7,20 Km
___________________________________________________________________________________________________________________________________________________________________________________________________________

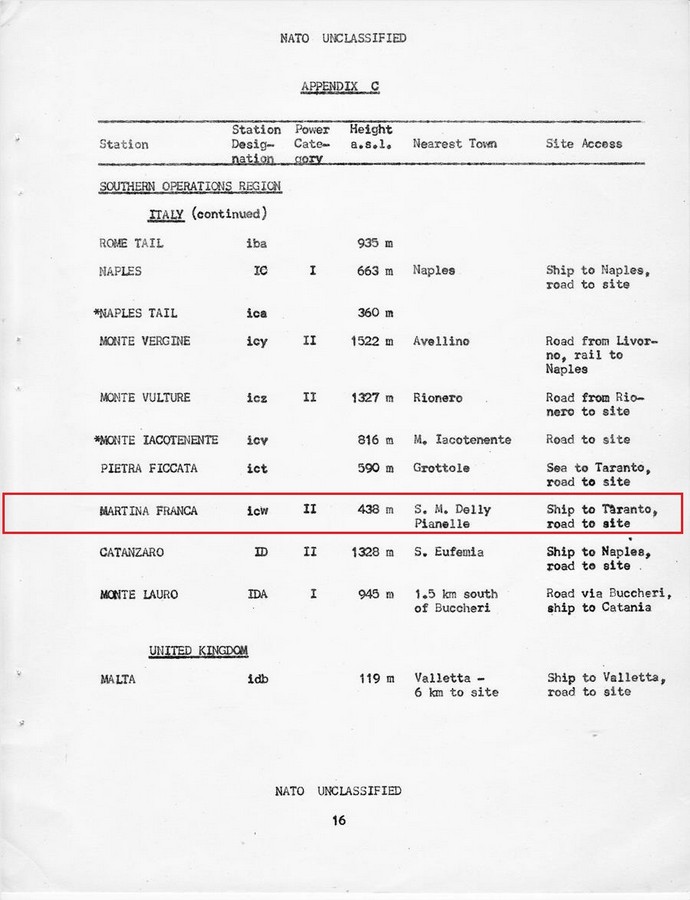

Power Category, Transmitter Typ
Station icw, Power Category - II
Station icw, Transmitter Typ - 1R (Radio Line)

Info zu Station Power Plant Categories:
Power Plant arrangements at ACE High Stations fall into ix general categories with are variante on combinations of main supplied from sources the station, and prime movers within the station. There are designated as follows:
"Category II (L.o.S)" Primary power obtained from a low-speed non-automatic-starting diesel-driven alternator with two diesel-driven alternators of the same type used in a scheduled substitution and maintenance plan.
___________________________________________________________________________________________________________________________________________________________________________________________________________
Bilddokumentationen, 2010 (1)
___________________________________________________________________________________________________________________________________________________________________________________________________________
Beschreibungen
Link Seiten, Wikipedia
Thema, Martina Franca [4]
Autor  - Wikipedia
Quelle - Wikipedia
ULR    - Wikipedia
"Martina Franca  ist eine italienische Gemeinde mit 47.301 Einwohnern (Stand 31. Dezember 2022) in der Provinz Tarent. Bei Martina Franca befindet sich ein Stützpunkt der italienischen Luftwaffe.

Bis 1999 war hier in unterirdischen Bunkeranlagen die Operationszentrale für Süditalien untergebracht (3rd Regional Operations Center), die in das NATO-Luftverteidigungssystem NADGE (NATO Air Defence Ground Environment) integriert war. Danach konzentrierte man diese Führungsaufgaben beim Combined Air Operations Centre 5 im norditalienischen Poggio Renatico. Die Anlagen in Martina Franca haben derzeit einen Reserve-Status. Darüber hinaus ist hier ein Objektschutzverband der italienischen Luftwaffe stationiert." [4]
___________________________________________________________________________________________________________________________________________________________________________________________________________
Daten

Die ACE-High Station Martina Franca wurde in den Jahren "o.A" bis "o.A" erbaut und ging nach einer Testphase im Jahr "o.A" in die offizielle Betriebsphase. Die Bezeichnung der ACE-High Station lautete nach der offizielen Inbetriebnahme der Station "Martina Franca" und die NATO Code hierzu war "icw".
icw - Martina Franca (i) Italie (cw) NATO Codierung - Station cw
___________________________________________________________________________________________________________________________________
1971, wurden alle ACE High Stationen im "ACE High Network Europe" neu codiert, die Bezeichnung der ACE High Station lautete danach "Martina Franca" und die NATO Code hierzu war "IMAZ"
IMAZ - Martina Franca (I) Italie (MA) Stadt / Geländebezeichnung (Z) ACE High System
_______________________________________________________________________________________________________________________________________________________________________________
Die Betriebsphase endete mit Schliessung der ACE High Station.
______________________________________________________________________________________________________________________________________________________
Basis Personal der ACE-High Station
siehe Übersicht "COMMUNICATIONS ELECTRONICS PERSONNEL REQUIREMENTS FOR THE CAE FORWARD SCATTER SYSTEM"
___________________________________________________________________________________________________________________________________________________________________________________________________________

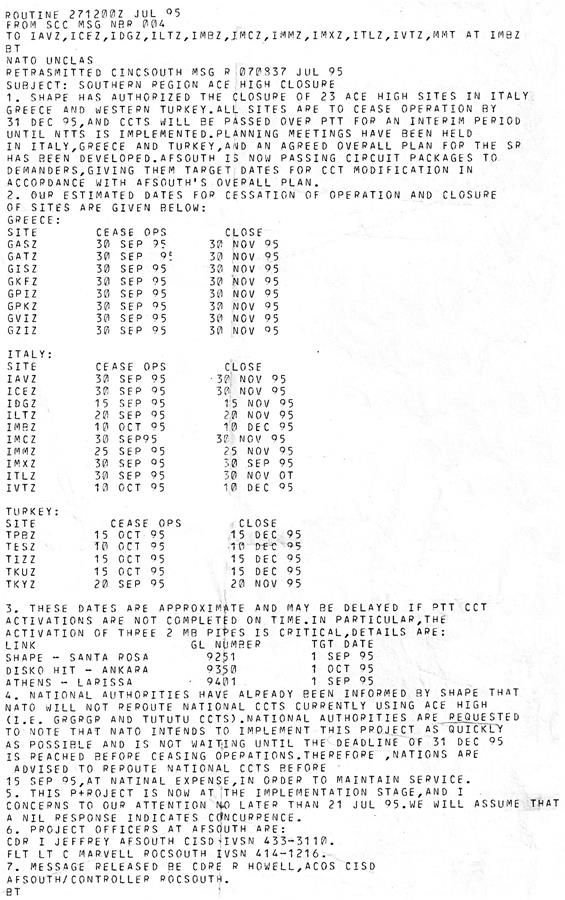

Abschaltung der ACE High Site’s:

SHAPE (Supreme Headquarters Allied Powers Europe) hat die Schließung von 23 ACE-High Site’s in Italien und Griechenland, sowie in der westlichen Türkei zu dem 31.Dezember 1995 autorisiert.Ab dem 10.Oktober 1995 werden die CCTS, für eine Übergangszeit über die nationale Infrastruktur der PTT (Post- Telefon- und Telegrafenbetriebe) geschaltet, bis NTTS (NATO Terrestrial Transmission System) einen Gesamtplan für die endgültigen Telekommunikationsverbindungen in dem AFSOUTH Bereich realisiert hat.
___________________________________________________________________________________________________________________________________________________________________________________________________________
Hintergrundinformationen

"Bei Martina Franca befindet sich ein Stützpunkt der italienischen Luftwaffe. Bis 1999 war hier in unterirdischen Bunkeranlagen die Operationszentrale für Süditalien untergebracht (3rd Regional Operations Center), die in das NATO-Luftverteidigungssystem NADGE (NATO Air Defence Ground Environment) integriert war. Danach konzentrierte man diese Führungsaufgaben beim Combined Air Operations Centre 5 im norditalienischen Poggio Renatico. Die Anlagen in Martina Franca haben derzeit einen Reservestatus. Darüber hinaus ist hier ein Objektschutzverband der italienischen Luftwaffe stationiert." [4]
___________________________________________________________________________________________________________________________________________________________________________________________________________
heute (1)

Die militärische Nutzung der Liegenschaft durch das ACE-High System wurde vollständig beendet.
2018, Das Gelände der Liegenschaft, ist unter Google Earth erkennbar.
___________________________________________________________________________________________________________________________________________________________________________________________________________
2016, Zufahrt zu der Liegenschaft
_____________________________________________________________________________________________________________________________________________________________________________
