ACE-High System von 1958 bis 1995
ACE-High System (Allied Command Europe Tropospheric Forward Scatter Communications Systems)
_____________________________________________________________________________________________________________________________________________________________________________
Perşembe
  • Perşembe

41°04'57.03"N/37°44'21.16"O - 482 m.üNN
Antennen    üGND : Scatter, Höhe unbekannt
Antennen    üGND : L.o.S. Tower, Höhe unbekannt
Site Code ab 1958 : TCW (Perşembe)
Site Code ab 1971 : TPEZ
Status          : unbekannt
Status heute : ubekannt
Ansicht         : Geographische Ansicht, 2010 (1)
___________________________________________________________________________________________________________________________________________________________________________________________________________
Die Position der Liegenschaft ist nicht eindeutig geklärt .
___________________________________________________________________________________________________________________________________________________________________________________________________________

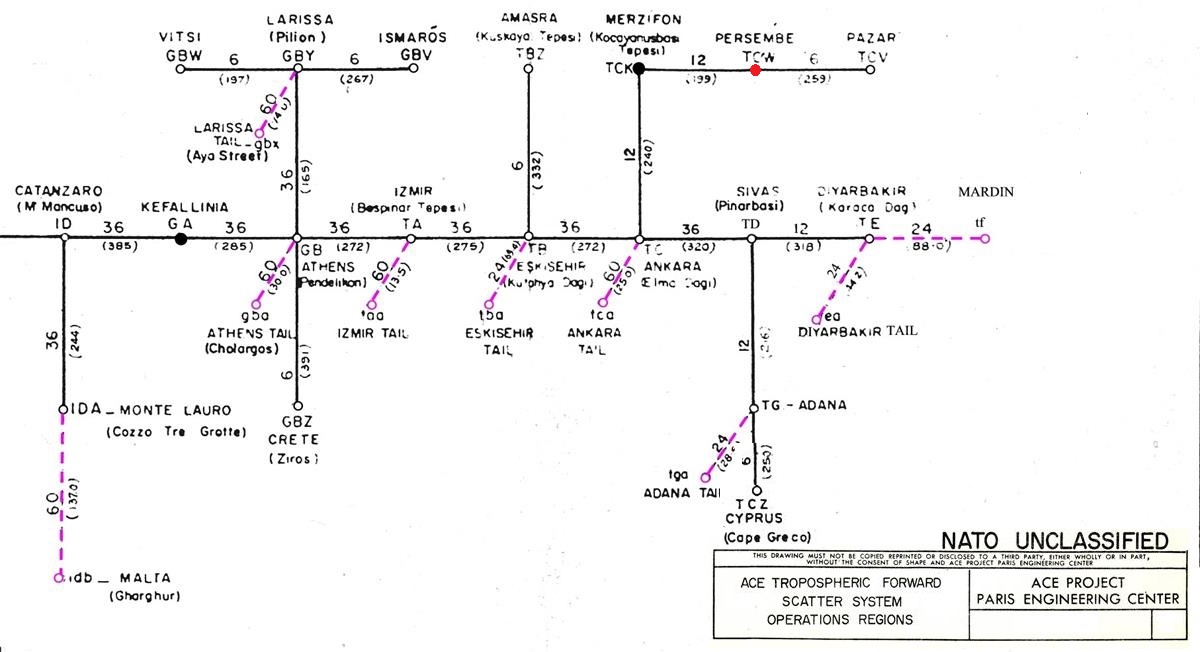

Übersichtspläne - Bezeichnungen - Transmitterverbindungen, 1959 (1) (3)
Linienplan, von 1959 (ACE-High System)
Verbindungen
TCW - Perşembe > TCV - Pazar - Scatter Line - Station mit Multiplex - Channel Capacity 6
Entfernung zwischen den Stationen 259,00 Km
TCW - Perşembe > TCK - Merzifon (Kocayanusbasi Tepsi) - Scatter Line - Station mit Multiplex - Channel Capacity 12
Entfernung zwischen den Stationen 399,00 Km
___________________________________________________________________________________________________________________________________________________________________________________________________________

Übersichtspläne - Bezeichnungen - Transmitterverbindungen, 1976 (1) (4)
Linienplan, von 1976 (ACE-High System)
Verbindungen
TPEZ - Perşembe > TPAZ - Pazar - Scatter Line - Station mit Multiplex - Channel Capacity 6
Entfernung zwischen den Stationen 259,00 Km
TPEZ - Perşembe > TKJZ - Merzifon (Kocayanusbasi Tepsi) - Scatter Line - Station mit Multiplex - Channel Capacity 12
Entfernung zwischen den Stationen 399,00 Km
___________________________________________________________________________________________________________________________________________________________________________________________________________

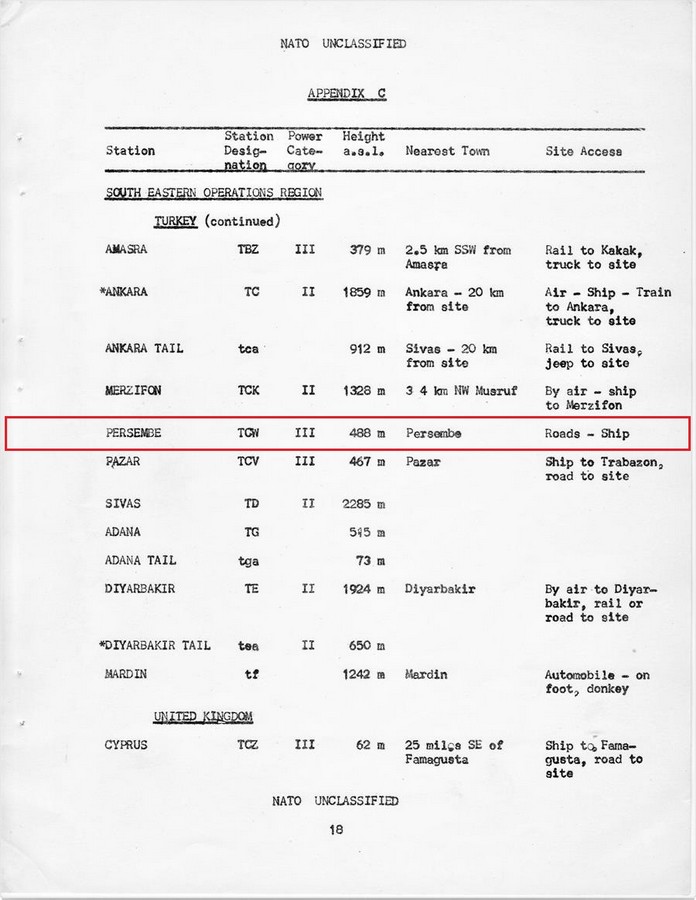

Power Category, Transmitter Typ
Station TCW, Power Category - III
Station TCW, Transmitter Typ - 2S (Scatter Line)

Station Power Plant Categories.
Power Plant arrangements at ACE High Stations fall into ix general categories with are variante on combinations of main supplied from sources the station, and prime movers within the station. There are designated as follows:
"Category III" Primary and standby power obtained from associated militaty installations.
___________________________________________________________________________________________________________________________________________________________________________________________________________
Beschreibungen
Link Seiten, Wikipedia
Thema, Perşembe (Ordu) [4]
Autor  - Wikipedia
Quelle - Wikipedia
ULR    - Wikipedia
"Perşembe ist eine Stadtgemeinde (Belediye) im gleichnamigen Ilçe (Landkreis) der Provinz Ordu am Schwarzen Meer und gleichzeitig eine Gemeinde der 2013 geschaffenen Büyüksehir belediyesi Ordu (Großstadtgemeinde/Metropolprovinz) in der Türkei. Seit der Gebietsreform 2013 ist die Gemeinde flächen- und einwohnermäßig identisch mit dem Landkreis." [4]
___________________________________________________________________________________________________________________________________________________________________________________________________________
Daten

Die ACE-High Station Persembe wurde in den Jahren "o.A" bis "o.A" erbaut und ging nach einer Testphase im Jahr "o.A" in die offizielle Betriebsphase. Die Bezeichnung der ACE-High Station lautete nach der offizielen Inbetriebnahme der Station Persembe und die NATO Code hierzu war "TCW".
TCW - Persembe (T) Turkey (CW) NATO Codierung - Station CW
___________________________________________________________________________________________________________________________________
1971, wurden alle ACE-High Stationen im "ACE-High Network Europe" neu codiert, die Bezeichnung der ACE-High Station lautete danach "Persembe" und die NATO Code hierzu war "TPEZ"
TPEZ - Persembe (T) Turkey (PE) Stadt / Geländebezeichnung (Z) ACE High System
___________________________________________________________________________________________________________________________________
Die Betriebsphase endete mit Schliessung der ACE-High Station.
______________________________________________________________________________________________________________________________________________________
Basis Personal der ACE-High Station
siehe Übersicht "COMMUNICATIONS ELECTRONICS PERSONNEL REQUIREMENTS FOR THE CAE FORWARD SCATTER SYSTEM"
_______________________________________________________________________________________________________________________________________________________________________________

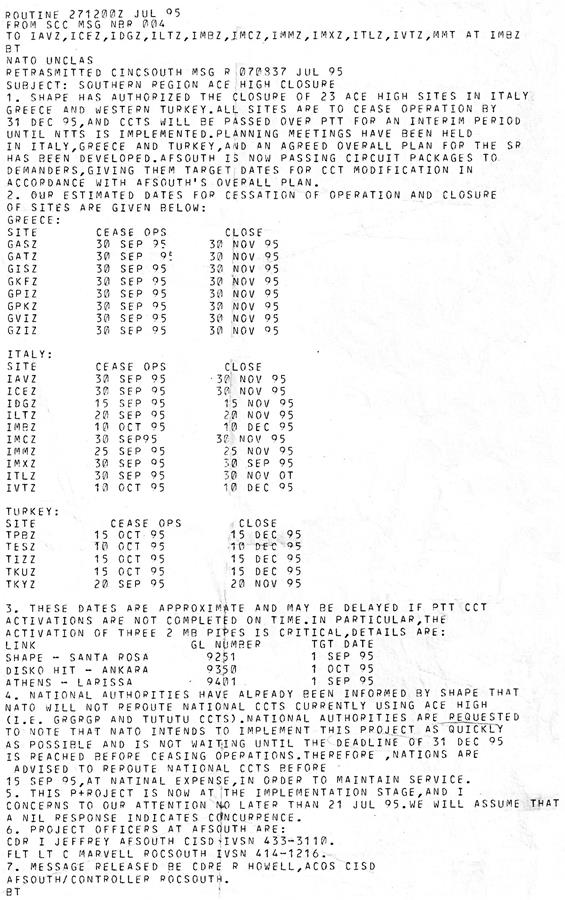

Abschaltung der ACE High Site’s:

SHAPE (Supreme Headquarters Allied Powers Europe) hat die Schließung von 23 ACE-High Site’s in Italien und Griechenland, sowie in der westlichen Türkei zu dem 31.Dezember 1995 autorisiert. Ab dem 10.Oktober 1995 werden die CCTS, für eine Übergangszeit über die nationale Infrastruktur der PTT (Post- Telefon- und Telegrafenbetriebe) geschaltet, bis NTTS (NATO Terrestrial Transmission System) einen Gesamtplan für die endgültigen Telekommunikationsverbindungen in dem AFSOUTH Bereich realisiert hat.
___________________________________________________________________________________________________________________________________________________________________________________________________________
und das NADGE Radar System

Die in ca. 0,2 Km entfernte NADGE Radar Station Persembe, NADGE Radar Türkei (11), ist mit dem ACE-High System und mit dem Combined Air Operations Centre (CAOC 6) der Turkey's Air Force in Eskisehir verbunden.

2013, das CAOC 8 - Torrejon, Spanien , im Jahr 2013 deaktiviert, und ersetzt an derselben Stelle durch das CAOC TJ in Torrejon.
2020, das Gelände der Liegenschaft, ist unter Google Earth erkennbar.
___________________________________________________________________________________________________________________________________________________________________________________________________________
heute (1)

Die militärische Nutzung der Liegenschaft durch das ACE-High System wurde vollständig beendet.
2010, Das Gelände der Liegenschaft, ist unter Google Earth erkennbar.
2020, Das Gelände der Liegenschaft, ist unter Google Earth nicht erkennbar.
___________________________________________________________________________________________________________________________________________________________________________________________________________
2015, Zufahrt zu der Liegenschaft
_____________________________________________________________________________________________________________________________________________________________________________
Bild - Quellenangaben
(PA) Privates Archiv
(1) Geographische Ansicht
(1) Google Earth, Google Street
(2) Wikipedia, Coat of arms of Allied Joint Force Command Naples > JFC Naples
(3) Station Codes and Network Routes
(3) NATO Linienplan, 1959
(4) Geographic Locations of the NICS
(4) NATO Linienplan, 1976
Text - Quellenangaben
[1] Wikimapia.org / Militär
[1] Wikimapia
[2] Wikipedia, Logo
[3] Handbuch, Volume I
[3] Quellenschutz, ID 201_01
[4] Wikipedia, Perşembe (Ordu)
