Éméville
- Éméville
48°55'53.68"N/3°00'37.82"O - 241 m.üNN
Antennen üGND : L.o.S. Tower, Höhe 73 m [5]
Site Code ab 1958 : fa (Relay Paris- Éméville)
Site Code ab 1971 : FEMZ
Status : Aufgegebene Nutzung
Status heute : Renaturierte Liegenschaft, 2011
Ansicht : Liegenschaft, 2007 (PA)
Weitere Nutzung der Liegenschaft durch:
| System | Position | Station |
Éméville | A-5. Éméville | |
Éméville | 9. Éméville |
___________________________________________________________________________________________________________________________________________________________________________________________________________
Übersichtspläne - Bezeichnungen - Transmitterverbindungen, 1959 (1) (3)
Verbindungen
fa - Relay Paris - (Éméville) > FAN - Paris - (Mont Florentin) - L.o.S.-Line - Station mit Multiplex - Channel Capacity 120
Entfernung zwischen den Stationen - Luftlinie - 70,00 Km
fa - Relay Paris - (Éméville) > fad - Relay Paris - (Rozoy Bellevalle) - L.o.S.-Line - Station mit Multiplex - Channel Capacity 120
Entfernung zwischen den Stationen - Luftlinie - 53,00 Km
fa - Relay Paris - (Éméville) > faa - Paris Tail (1) - (Laffaux - Margival)
Technische Systeme von der Firma BELL - L.o.S.-Line - Station mit Multiplex - Channel Capacity 120
Entfernung zwischen den Stationen - Luftlinie - 34,00 Km
faa > fab Laffaux (Margival) - ab 1960 wurde die Stationscodierung von faa auf fab geändert. Der Stationname wurde hierbei nicht geändert. (*)
(*) Anfang der 60. er Jahre - Termin ist nicht bekannt - wurde die ACE-High Station fab - Laffaux (Margival) in dem ACE-High System abgeschaltet.
Eine Verbindung zu der ACE- High Station Relay Paris (Éméville) war nicht mehr vorhanden.
___________________________________________________________________________________________________________________________________________________________________________________________________________

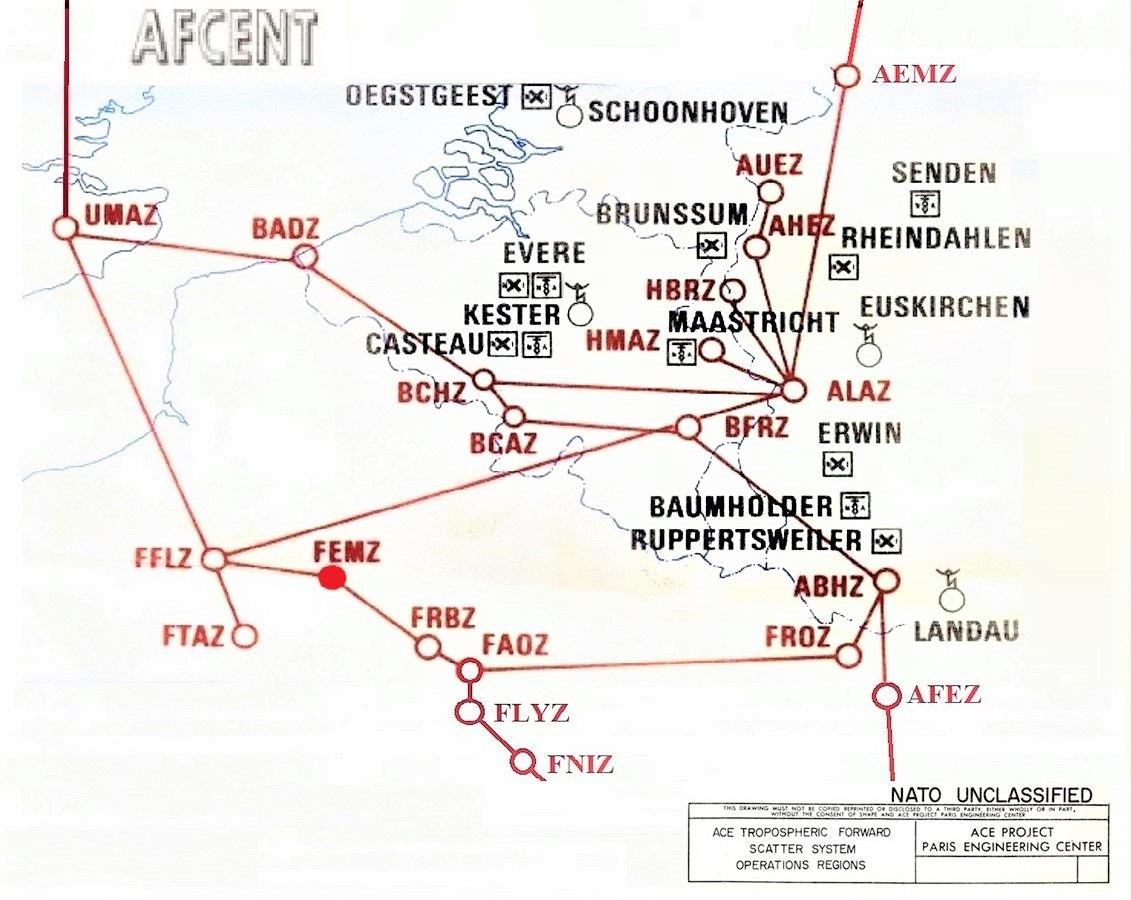

Übersichtspläne - Bezeichnungen - Transmitterverbindungen, 1976 (1) (4)
Verbindungen
FEMZ - Éméville > FFLZ - Paris North - L.o.S.-Line - Station mit Multiplex - Channel Capacity 120
Entfernung zwischen den Stationen - Luftlinie - 70,00 Km
FEMZ - Éméville > FRBZ - Rozoy - L.o.S.-Line - Station mit Multiplex - Channel Capacity 120
Entfernung zwischen den Stationen - Luftlinie - 53,00 Km
___________________________________________________________________________________________________________________________________________________________________________________________________________
Übersichtspläne
___________________________________________________________________________________________________________________________________________________________________________________________________________

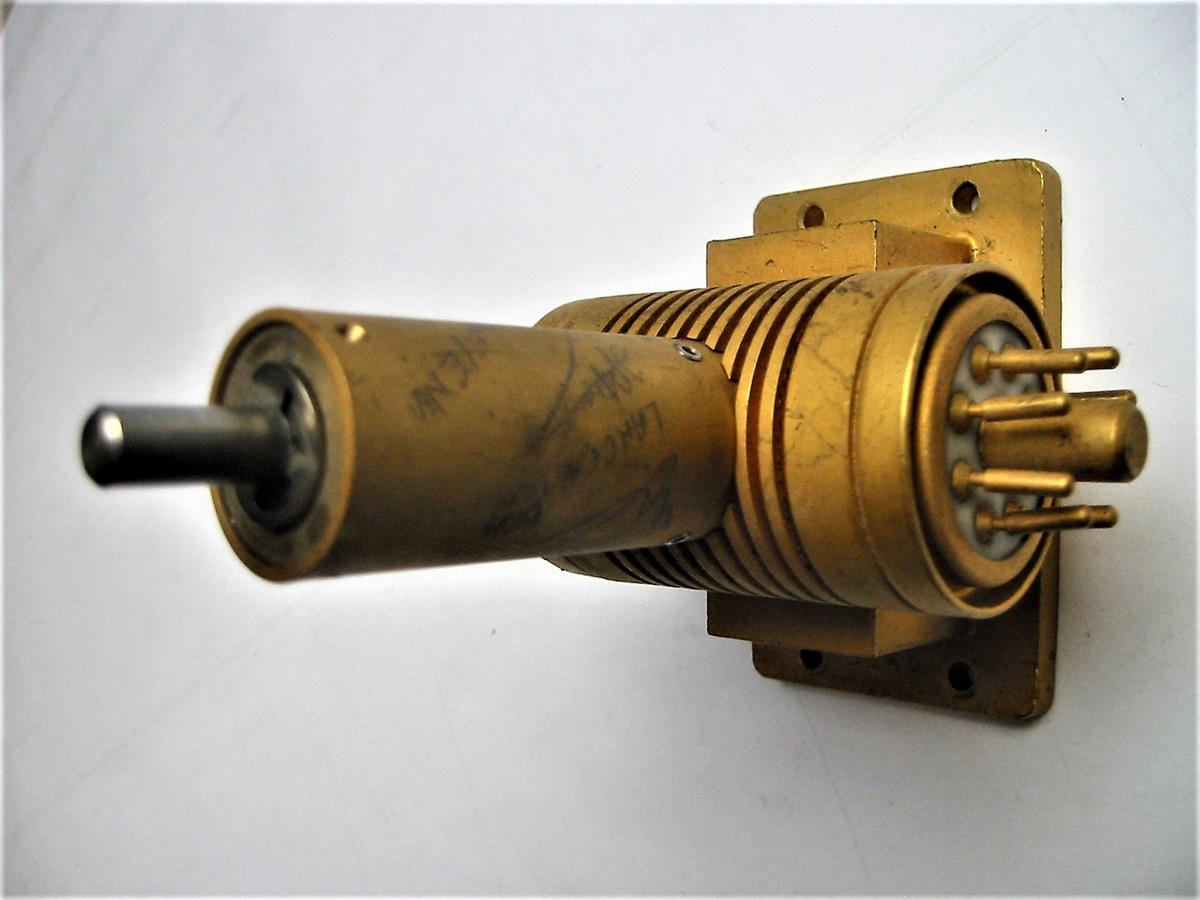

Power Category, Transmitter Typ

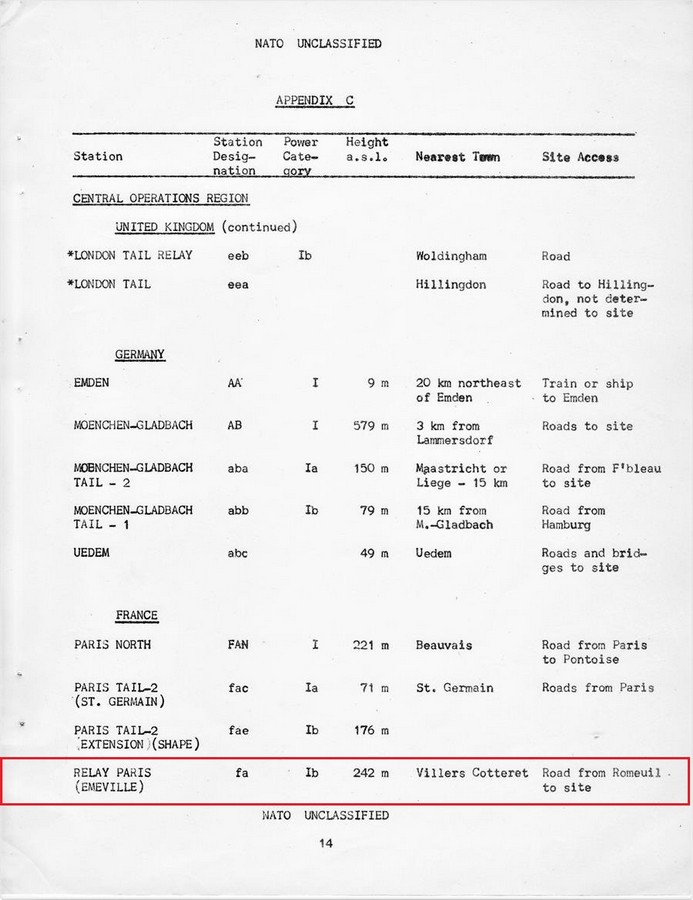

Station fa, vor 1968, Power Category - Ib
Station fa, Transmitter Typ - 3R (Radio Line)
1. Info zu Station Power Plant Categories:
Power Plant arrangements at ACE High Stations fall into ix general categories with are variante on combinations of main supplied from sources the station, and prime movers within the station. There are designated as follows:
"Category Ib" Primary power obtained from either local commercial supply or existing facilities with standby power derived from a high-speed automatic-starting diesel-driven alternator.
_______________________________________________________________________________________________________________________________________________________________________________
Station FEMZ, nach 1968, Power Category - I
Station FEMZ, Transmitter Typ - 2R (Radio Line)
2. Info zu Station Power Plant Categories:
Power Plant arrangements at ACE High Stations fall into ix general categories with are variante on combinations of main supplied from sources the station, and prime movers within the station. There are designated as follows:
"Category I" Primary power obtai ned from local commercial supply, with standby power derived from two high-speed automatic-starting diesel-driven alternators.
___________________________________________________________________________________________________________________________________________________________________________________________________________
Bilddokumentationen, in der Betriebsphase
___________________________________________________________________________________________________________________________________________________________________________________________________________
Bilddokumentationen, 2006
___________________________________________________________________________________________________________________________________________________________________________________________________________
Bilddokumentationen, 2007
___________________________________________________________________________________________________________________________________________________________________________________________________________
Bilddokumentationen, 2009
___________________________________________________________________________________________________________________________________________________________________________________________________________
Bilddokumentationen, 2010
___________________________________________________________________________________________________________________________________________________________________________________________________________
Bilddokumentationen, 2013
___________________________________________________________________________________________________________________________________________________________________________________________________________
Beschreibungen
Link Seiten, Wikipedia
"Éméville ist eine französische Gemeinde mit 286 Einwohnern (Stand: 1. Januar 2020) im Département Oise in der Region Hauts-de-France. Sie gehört zum Arrondissement Senlis und zum Kanton Crépy-en-Valois." [6]
___________________________________________________________________________________________________________________________________________________________________________________________________________
Daten
Adresse : Station Miltaire d`Éméville, Bonneuil en Valois par Villers.Cotterets 60 (Oise)
Telefon : Bonneuil en Valois 27 (Oise)
_______________________________________________________________________________________________________________________________________________________________________________
Die ACE-High Station Éméville wurde in den Jahren "o.A" bis "o.A" erbaut und ging nach einer Testphase im Jahr "o.A" in die offizielle Betriebsphase. Die Bezeichnung der ACE-High Station lautete nach der offizielen Inbetriebnahme der Station "Relay Paris (Éméville)" und die NATO Code hierzu war "fa".
fa - Relay Paris - Éméville (f) France (a) NATO Codierung - Station a
___________________________________________________________________________________________________________________________________
1971 wurden alle ACE-High Stationen im " ACE-High Network Europe " neu codiert, die Bezeichnung der ACE-High Station lautete danach "Éméville" und die NATO Code hierzu war "FEMZ".
1971 wurden alle ACE-High Stationen im " ACE-High Network Europe " neu codiert, die Bezeichnung der ACE-High Station lautete danach "Éméville" und die NATO Code hierzu war "FEMZ".
FEMZ - Éméville (F) France (EM) Stadt / Geländebezeichnung (Z) ACE High System
_______________________________________________________________________________________________________________________________________________________________________________
1991, Die Betriebsphase endete mit Schliessung der ACE-High Station.
______________________________________________________________________________________________________________________________________________________
Basis Personal der ACE-High Station
siehe Übersicht "COMMUNICATIONS ELECTRONICS PERSONNEL REQUIREMENTS FOR THE CAE FORWARD SCATTER SYSTEM"
______________________________________________________________________________________________________________________________________________________
Hintergrundinformationen
Auf der militärischen Liegenschaft waren in zeitlicher Folge, vorher die Microwave - Stationen von AIRCENT und AFCENT installiert.

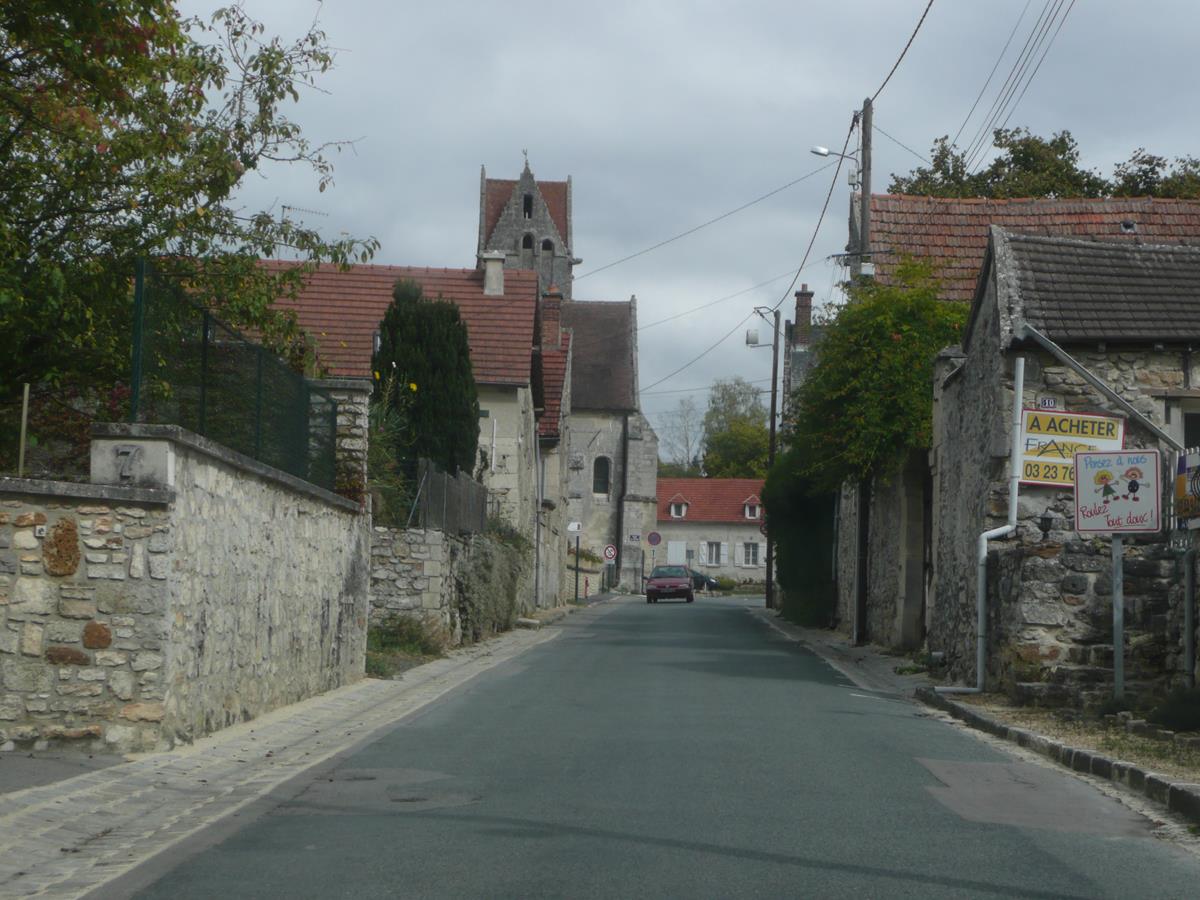

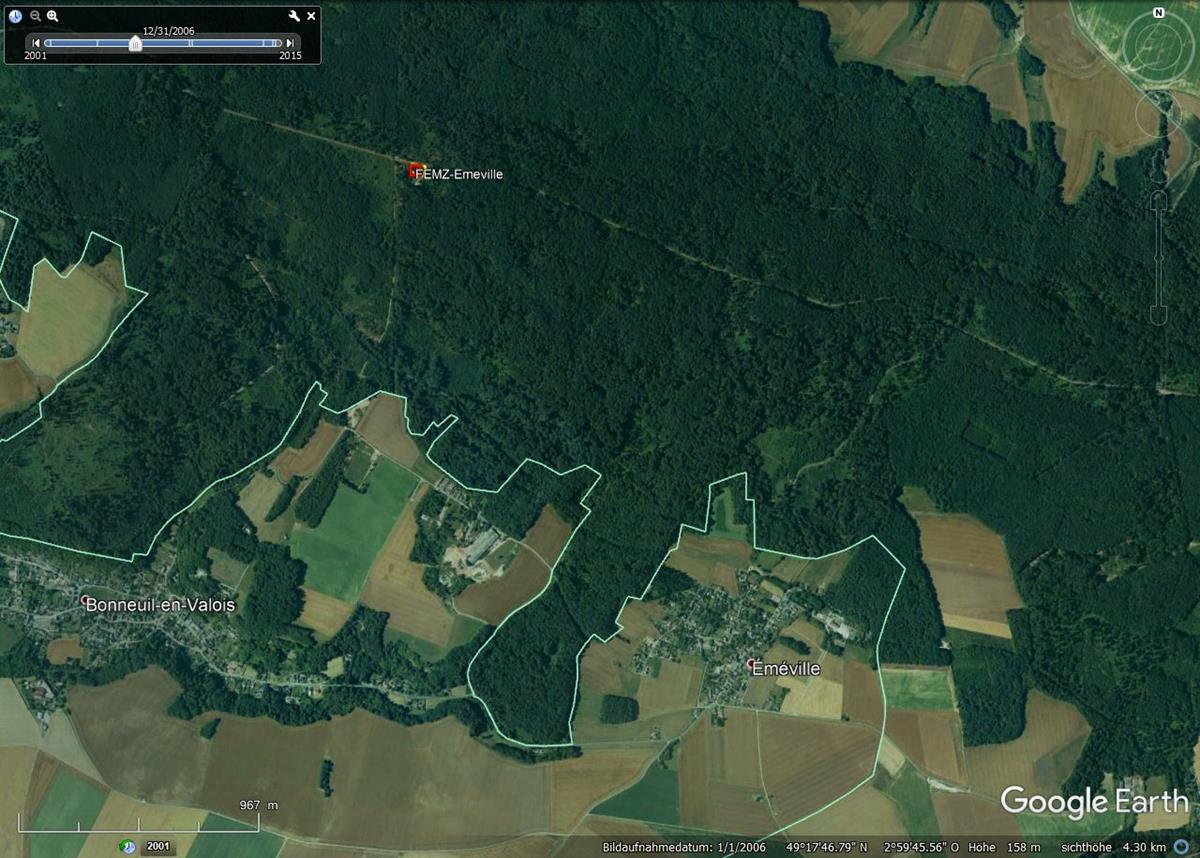

Die militärische Liegenschaft liegt nördlich der kleinen Ortschaft "Éméville" (Bild 1) und in der Nähe der Stadt "Villers-Cotterets" und der Stadt "Chateau Thierry". Hier befinden sich auf historischen Boden die Kriegsgräberanlagen des ersten Weltkrieges, "Bois Belleau" (Bild 2) - amerikanische Soldatenfriedhof - und das amerikanische Denkmal "Cote 204", (Bild 3) ein Monument von beeindruckender Größe, von hier aus hat man eine weitreichende Ausicht auf das Tal der Marne.
Von der Route "D50E" führt eine sehr kleine Nebenstrasse, der "Rue de la Forets" (Bild 4) von der Ortschaft "Éméville" leicht ansteigend in den Wald, dem "Foret Domaniale de Retz" ca 1,5 Km bis zu einer im Wald gelegenen Kreuzung, von hier aus nordwestlich auf einer asphaltierten Strasse ca. 2,5 Km weiter durch den Wald, bis zu dem höchsten Punkt, dem "Carrel de Montaigu" mit 242 üNN. Hier befindet sich das Forsthaus "Maison Forestiere du Bois Hariez" (Bild 5) welches 2010 restauriert wurde. Direkt neben dem Forsthaus, mit angeschlossenen Erholungspark, befindet sich die ACE-High Station Éméville. Die an der Station vorbeiführende Strasse ist seit dem Jahr 2009 für den öffentlichen Verkehr gesperrt worden. (Bild 6)

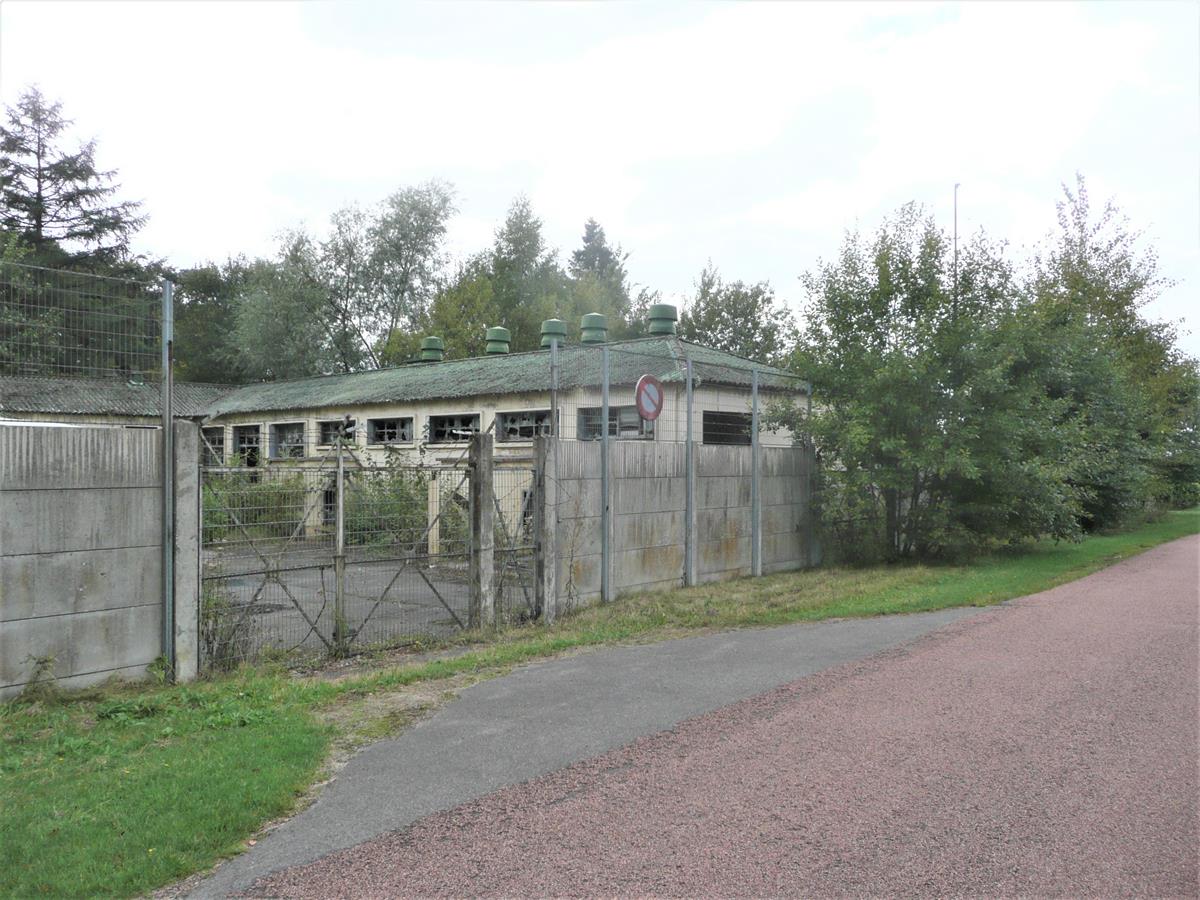

Auf der 1900 m2 grossen,von dichten Wäldern umgebenen miltärischen Liegenschaft, sind die verschiedenen Gebäude, sowie der in den vergangenen Jahren noch von weitem sichtbare L.o.S Transmitter Gittermastturm ( 73 m.) mit den vier Stück Parabolantennen installiert gewesen, der heute nicht mehr vorhanden ist. Anfang der 60 er Jahre waren noch zwei weitere Parabolantennen für die Richtung Laffaux-Margival montiert gewesen. Die jetzt hinter der militärischen Liegenschaft, auf seperaten gesicherten Gelände, installierte Transmitterstation steht in keinem Zusammenhang mit dem ACE-High System, diese Anlage wird heute von der frazösischen Marine betrieben, (Bild 7) wie auch auf den Liegenschaften der ACE-High Stationen Paris South (Bild 8) und Rohrbach. (Bild 9)

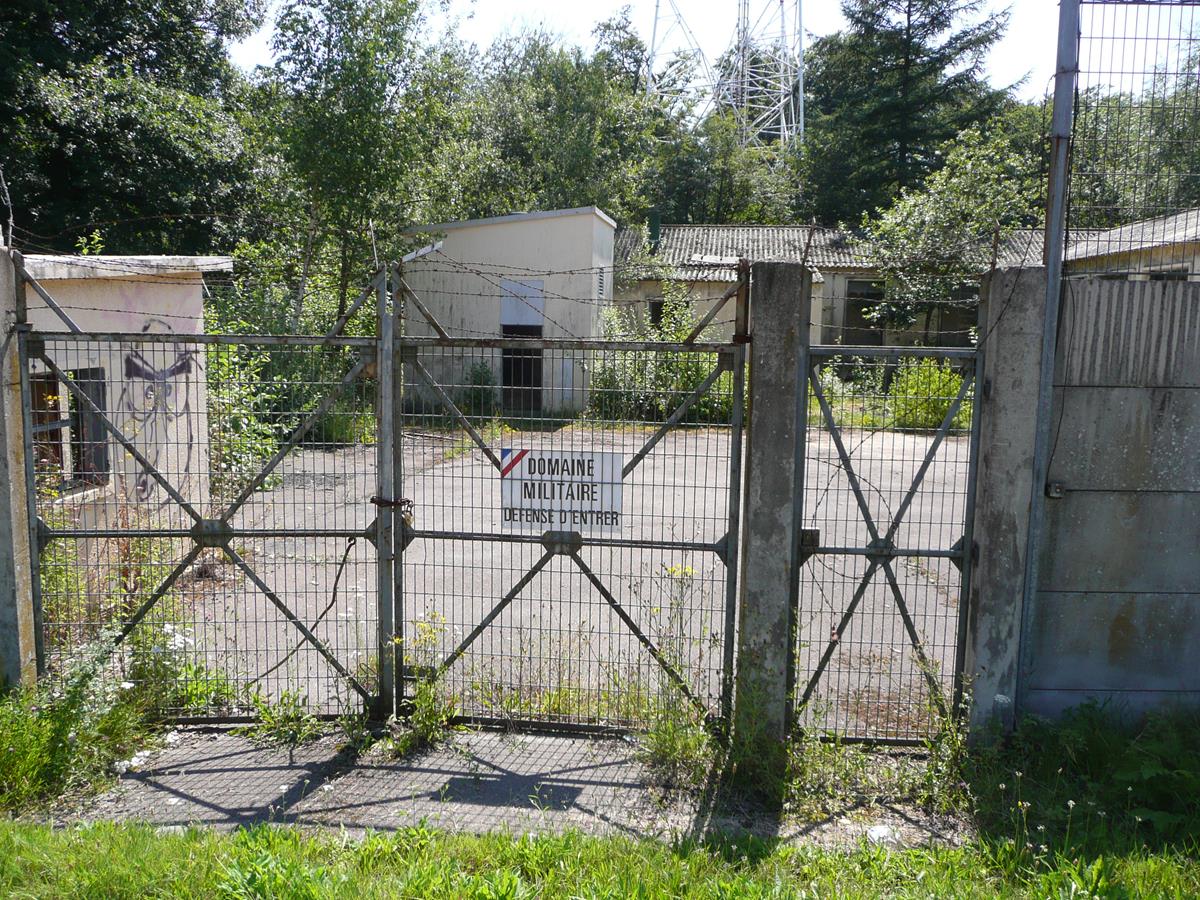

Das gesamte Gelände der ACE-High-Station Éméville ist durch einen einfachen Verbunddrahtzaun gesichert und zusätzlich zu der Strassenseite ist als Sichtschutz eine leichte Betonmauer installiert worden. (Bild 10) Diese wurde Anfang der 70er Jahren nachträglich erbaut. Die Anordnung der Gebäude und der Aufbau der technischen Einrichtungen entsprechen der ACE-High Network Spezifikation für ACE-High Stationen der "Power Category I", d.h. optimale militärische Sicherung der Liegenschaft, gesicherte Eingangswache, zentrales in Winkelform erbautes Personalgebäude mit integrierten Radio Equipment Gebäude, sowie dem L.o.S.Transmitter Gittermastturm, der Stromübergabestation und dem nachträglich nachgerüsteten No Break Building für die unterbrechungsfreie Stromversorgung und verschiedene Nebengebäude, u.a. für die Fahrzeugunterstellung und Fahrzeugwartung.
Das Gebäude der Energie Einspeisungsstation (Bild 11) befindet sich im hinteren Bereich der militärischen Liegenschaft. Der Zugang zu der Einspeisungsstation ist für den regionalen Stromversorger ohne betreten der militärischen Liegenschaft möglich.
Das Gebäude der Eingangswache, Nutzfläche 11 m2, (Bild 12) ist auf dem Gelände der militärischen Liegenschaft, direkt an der linken Seite des Eingangstores errichtet. Die militärische Funktion dieser Gebäudeeinheit ist klar erkennbar, die Möglichkeiten einer aktiven militärischen Verteidigung waren seiner Zeit nicht gegeben. Sämtliche Personen die in oder aus der ACE-High Station Éméville kamen, mussten diesen Eingang nach einer NATO definierten Standard Überprüfung passieren.
In dem Personal Building, Nutzfläche 306 m2, sind die verschiedenen Räumlickeiten, wie Schlafräume des Stationspersonals - Techniker und Cheftechniker sowie für den Fahrdienst - und den Sanitäreinrichtungen vorhanden. Ferner gehört zu diesem Gebäudeteil eine Küche mit den entsprechenden Vorratsräumen und einem grossen Speise - und Aufenthaltsraum. Das gesamte Gebäude ist heute von der Natur überwuchert und kaum von der Zufahrtsstrasse einsehbar. Das technische Personal war nach der Inbetriebnahme der Station der französischen Marine unterstellt, die Umstellung auf die französischen Luftwaffe erfolgte im Jahr 1972.
Ferner ist unter dem Personal Building der vorhanden Personalgebäude-Keller, Nutzfläche 42 m2, teilweise ausgebaut und als Kriechkeller begehbar. (Bild 13) Auf Grund der verstärkten Bauausführung konnte der gesamte Keller vermutlich auch als Schutzraum genutzt werden, wobei hierzu keine gesicherten Informationen vorliegen.

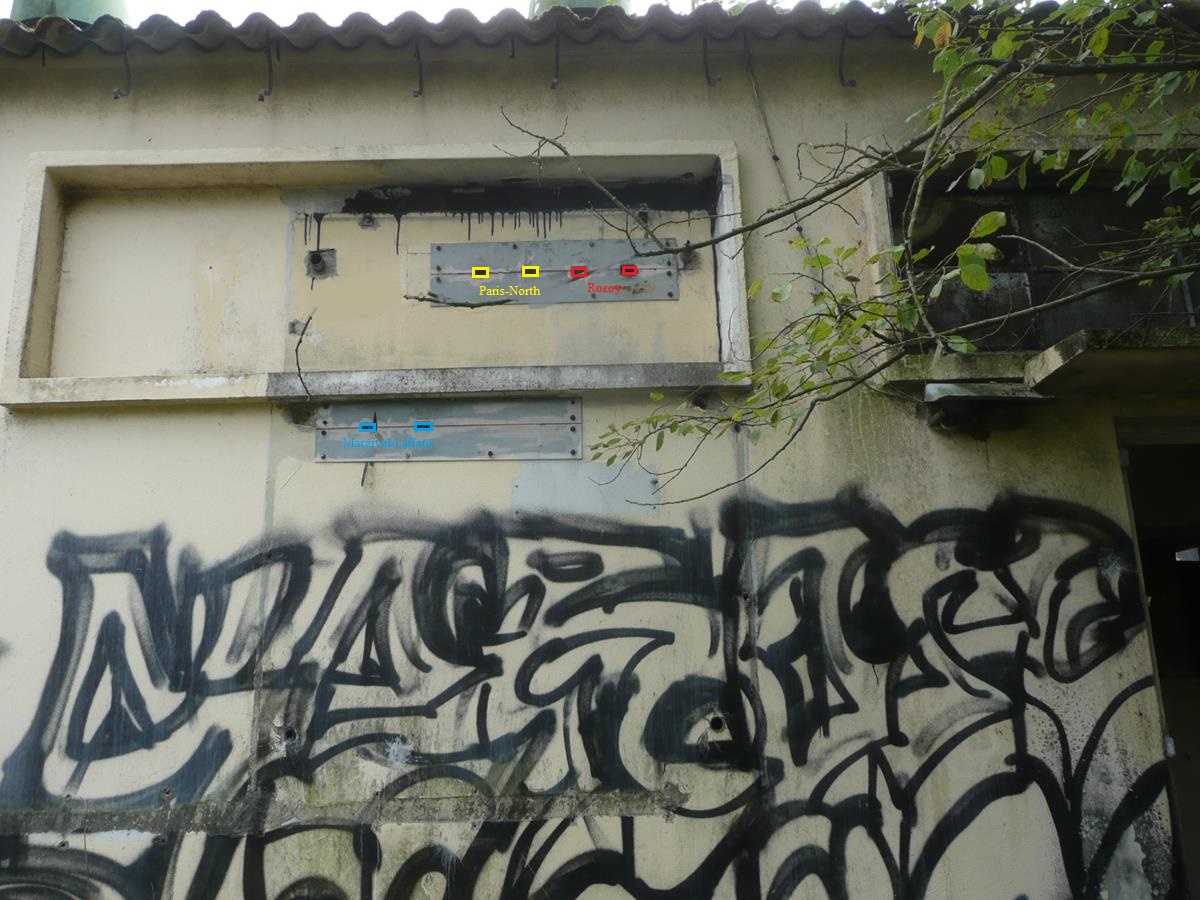

Das in Winkelform erstellte Personal Building ist mit dem Radio Equipment Building, Nutzfläche 104 m2, (Bild 14) verbunden, es befindet sich wie das Personalgebäude in einem baulich sehr schlechten allgemeinen Zustand. Das Gebäude ist im Prinzip baugleich der Gebäudeanordnung der ACE-High Station Rozoy ausgeführt. Im Übergangsbereich, zwischen dem Personalbereich und dem Technikbereich, befinden sich das Büro des Stationsleiters, ein kleines Magazin, sowie die Heizungsanlage der ACE-High Station. In dem Aussenbereich ist die unterirdische Tankanlage für die Heizung und dem Notstromaggregat eingebaut worden.

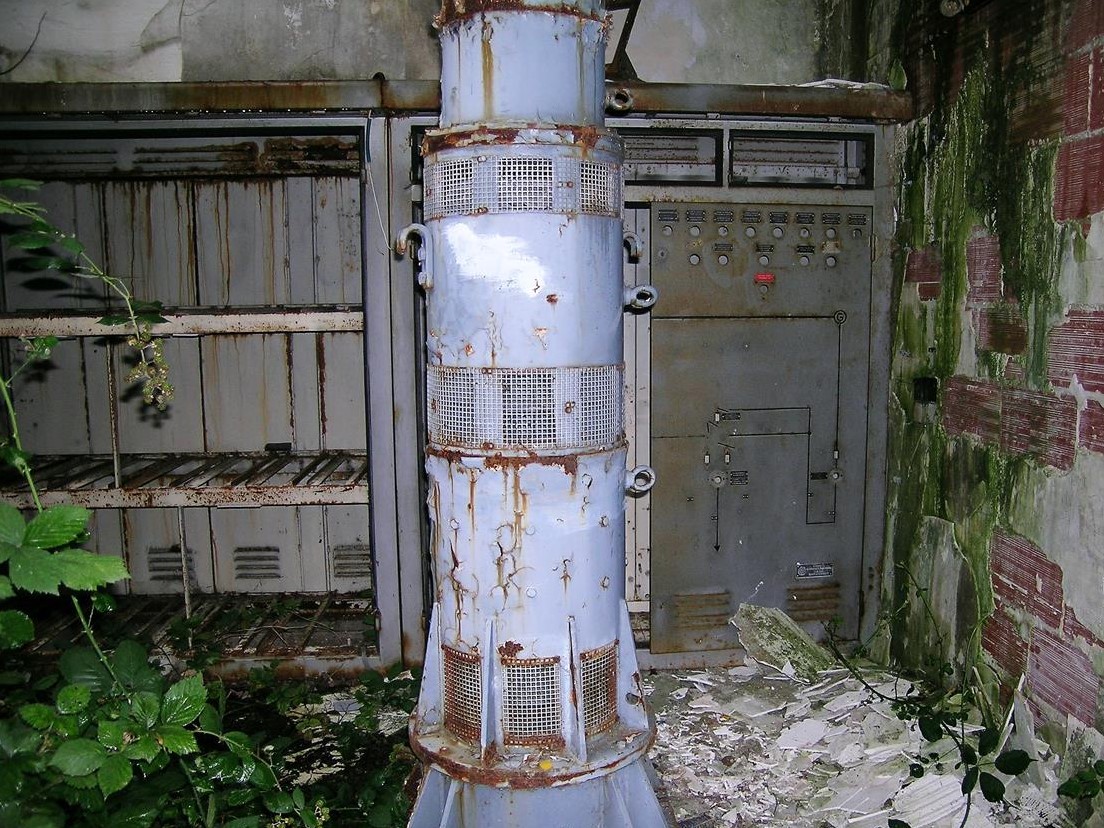

Ein 50 m2 grosser Raum wurde für die Geräte der L.o.S.-Installation bereitgestellt. Die technischen Einrichtungen sind hier auch nicht mehr vorhanden. In dem L.o.S Raum des Gebäudes sind die Durchbrüche für die Antennenkabel - Richtung ACE-High Station Paris North und der ACE-High Station Rozoy - resp. der Kanäle zu dem nicht mehr vorhanden L.o.S.-Transmitter Gittermastturm sichtbar. (Bild 15) Interessant sind auch die noch sichtbaren Durchbrüche für die Antennenkabel - Richtung ACE-High Station Margival-Laffaux , diese Station wurde Anfang der 60er Jahre abgeschaltet.
Ein 50 m2 grosser Raum wurde für die Geräte der L.o.S.-Installation bereitgestellt. Die technischen Einrichtungen sind hier auch nicht mehr vorhanden. In dem L.o.S Raum des Gebäudes sind die Durchbrüche für die Antennenkabel - Richtung ACE-High Station Paris North und der ACE-High Station Rozoy - resp. der Kanäle zu dem nicht mehr vorhanden L.o.S.-Transmitter Gittermastturm sichtbar. (Bild 15) Interessant sind auch die noch sichtbaren Durchbrüche für die Antennenkabel - Richtung ACE-High Station Margival-Laffaux , diese Station wurde Anfang der 60er Jahre abgeschaltet.
Bedingt durch die Leistungsgrösse der L.o.S.-Station war auf der militärischen Liegenschaft kein seperates Power Building erforderlich. Der hintere technische Raum des Radio Equipment Gebäudes war für das Notstromaggregat mit dem Tagestank vorgesehen und hatte auch seperate Zugänge für die technischen Geräte der Station. (Bild 16)
Das auf der linken Seite der militärischen Liegenschaft erbaute No Break Building, Nutzfläche 15 m2, (Bild 17) ist noch vorhanden. Im Vordergrund des Raumes stand der vertikal aufgestellte 20 KVA - No Break Maschinensatz aus dem Jahr 1968 (Eingefügtes Bild 18; ACE-High Station Rozoy Bellevalle). Die dazugehörende Schaltanlage stand auf der rechten Seite des Raumes. Auf der linken Seite des Raumes ist der Batterieschrank für die 105 A/h - NiCad- Batterieanlage, ohne Batterieblöcke, noch vorhanden, die Leistung dieser Batterieanlage war für 30 Minuten Vollastbetrieb der 20 KVA - USV Anlage ausgelegt.
Das Batterieladegerät für die NiCad - Batterieanlage und die Schaltkästen für die Gebäudebelüftung sind noch vorhanden. (Bild 19) Durch die Installation des No Break Equipments erfüllte die ACE-High Station Éméville ab dem Jahr 1968 die Spezifikation für die Stationen der "Power Category I". (Hinweis, nach 1968)
NiCad - Batterieanlagen erreichen im Bereitschaftsbetrieb mit Ladeerhaltung eine Brauchbarkeitsdauer von bis zu 20 Jahren. Aufgrund der grafitfreien Elektroden ist während der ganzen Nutzungszeit kein Elektrolytwechsel erforderlich. Außerdem besticht die NiCad-Batterie durch ihre Zyklenfestigkeit (mehr als 2000 Zyklen nach DIN) dem extrem niedrigen Innenwiderstand und einer hohen Energiedichte.

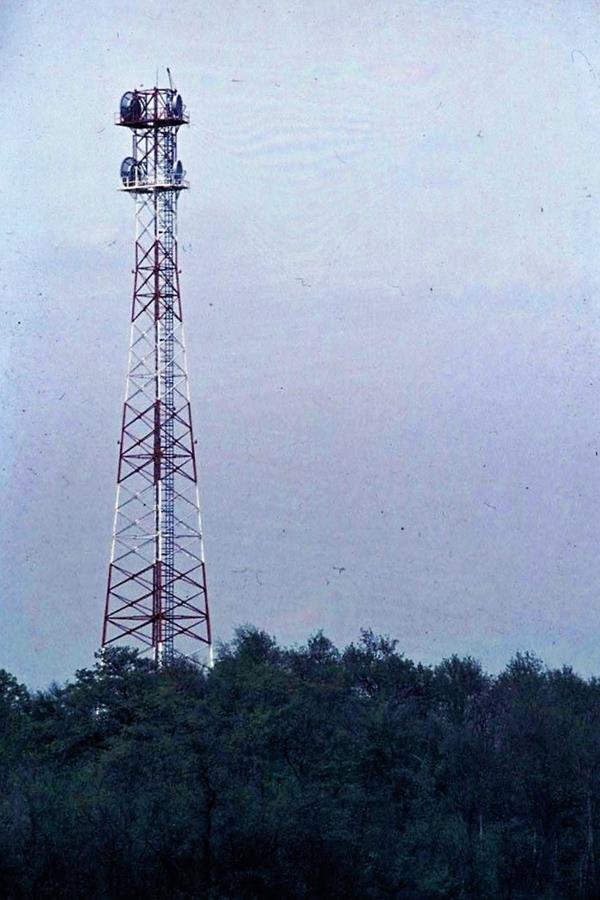

Der L.o.S.-Transmitter Gittermastturm (Bild 20) mit den vier Parabolantennen für die Verbindung der nordwestlich gelegenen Scatter - ACE-High Station Paris North und der südöstlich gelegenen L.o.S.-ACE-High Station Rozoy Bellevalle, sowie die in den 60er Jahren installierte L.o.S.-Verbindung zu der ACE-High Station Laffaux, [Paris Tail (1)] ist komplett demontiert und nicht mehr vorhanden.
Zwischen der Scatter - ACE-High Station Paris North (seinerzeit das Paris Control Center) und der Scatter - ACE-High Station Paris South, waren die beiden L.o.S.-Relay Stationen Éméville und Rozoy-Bellevalle geschaltet. Der Hintergrund dieser mit 120 Telekomunikationskanälen (normal waren es 36 Kanäle) bestückten Querverbindung war die weitere Verbindung von der ACE High Station Emeville zu der östlich gelegenen ACE-High Station Paris Tail (1), seinerzeit das WHQ der NATO, in den alten Bunkeranlagen der "Wolfschlucht 2" im Camp Margival, Laffaux-Margival. Mit Verlegung des HQ der NATO von Frankreich nach Belgien, wurde diese Verbindung aufgelöst. Fundamentreste sind noch in dem Aussenbereich der ACE-High-Station Emeville, der Antennenverbindung zwischen L.o.S.-Transmitter Gittermastturm und dem Radio Equipment Gebäude erkennbar.
Die jetzt hinter der militärischen Liegenschaft, auf seperaten gesicherten Gelände, installierte Transmitterstation steht in keinem Zusammenhang mit dem ACE-High System, diese Anlage wird heute von der französischen Marine betrieben .
___________________________________________________________________________________________________________________________________________________________________________________________________________
heute (1)
Die militärische Nutzung der Liegenschaft durch das ACE-High System wurde vollständig beendet.
Die Rue de la Forèt führt durch die Ortschaft "Éméville" bis ca. 200 m vor die Liegenschaft; ab hier ist die Strasse für den öffentlichen Verkehr gesperrt.

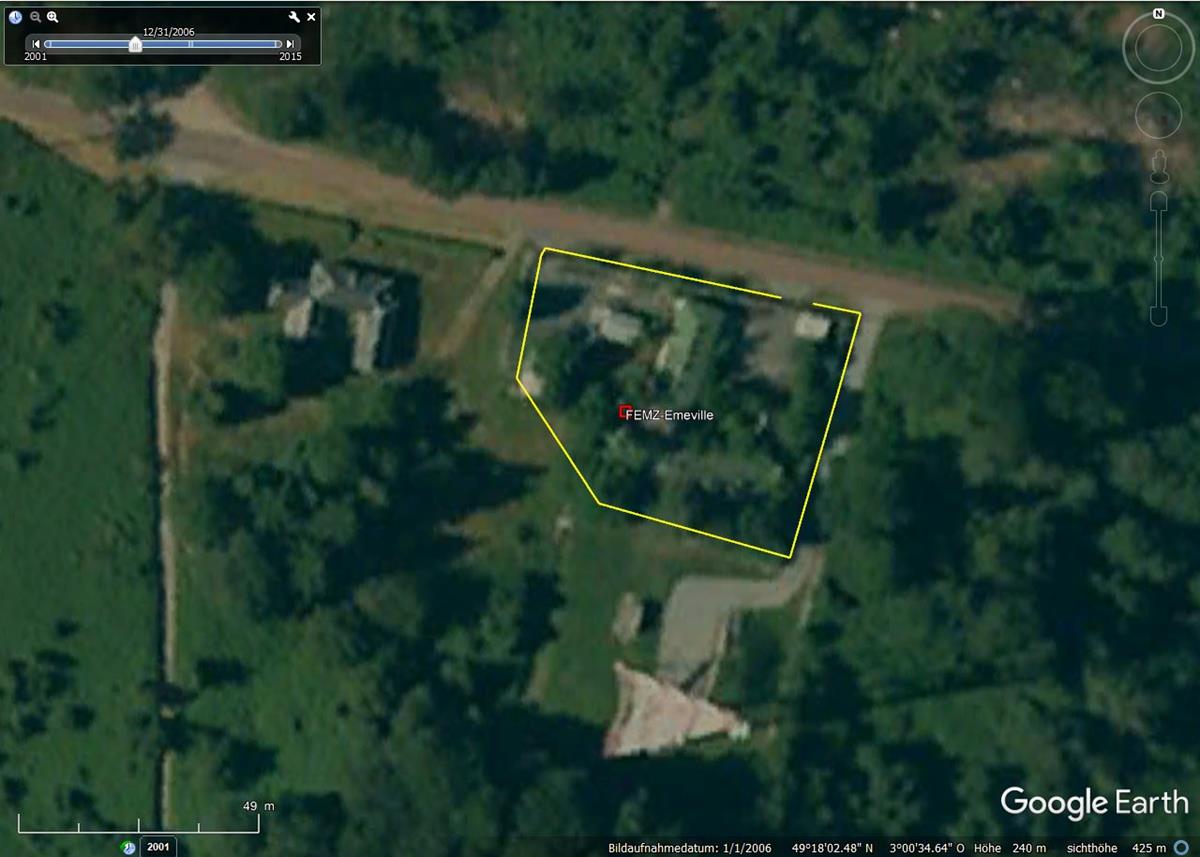

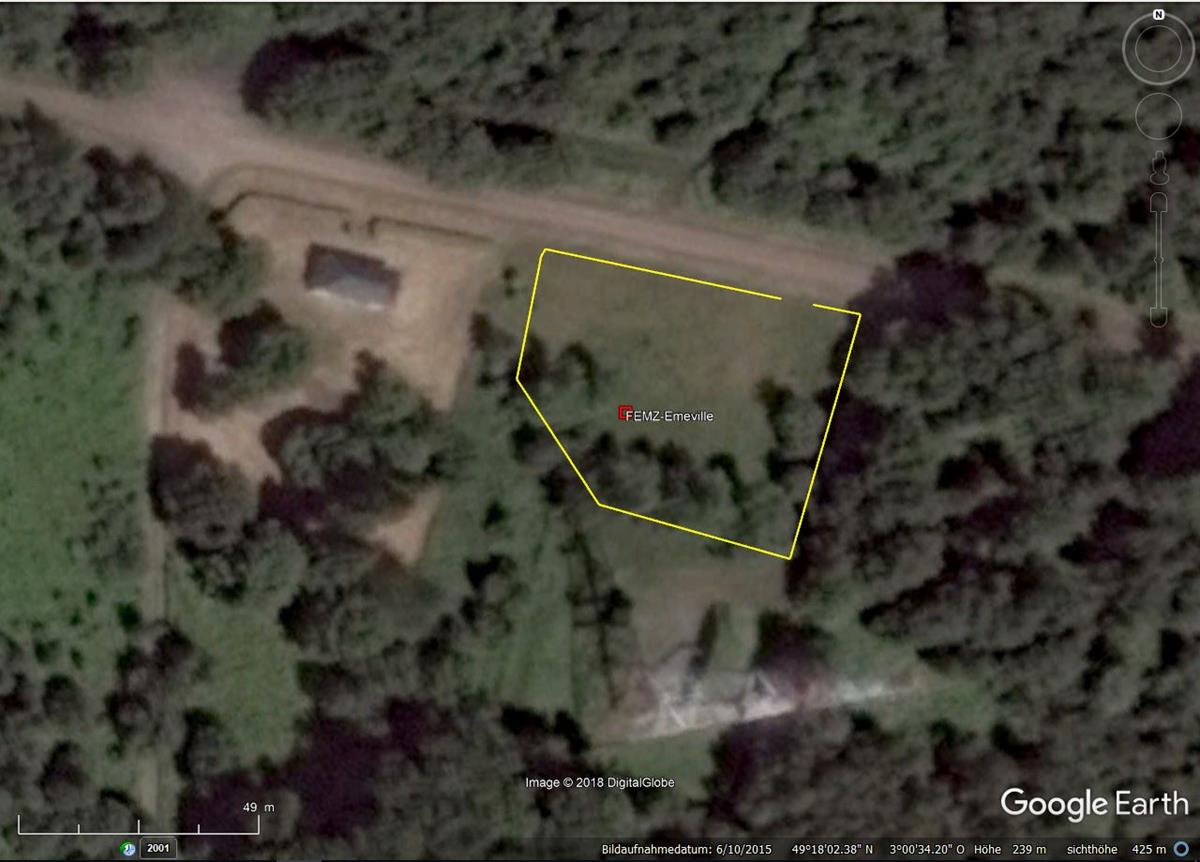

2006, Das Gelände der Liegenschaft, ist unter Google Earth erkennbar.
2011, Die Gebäude und die Nutzflächen wurden komplett demontiert und beseitigt; das Gelände wurde renaturiert.
2016, Das Gelände der Liegenschaft, ist unter Google Earth nicht erkennbar.
2020, Das Gelände der Liegenschaft, ist unter Google Earth nicht erkennbar.
___________________________________________________________________________________________________________________________________________________________________________________________________________
Umgebung der Station (PA)
___________________________________________________________________________________________________________________________________________________________________________________________________________

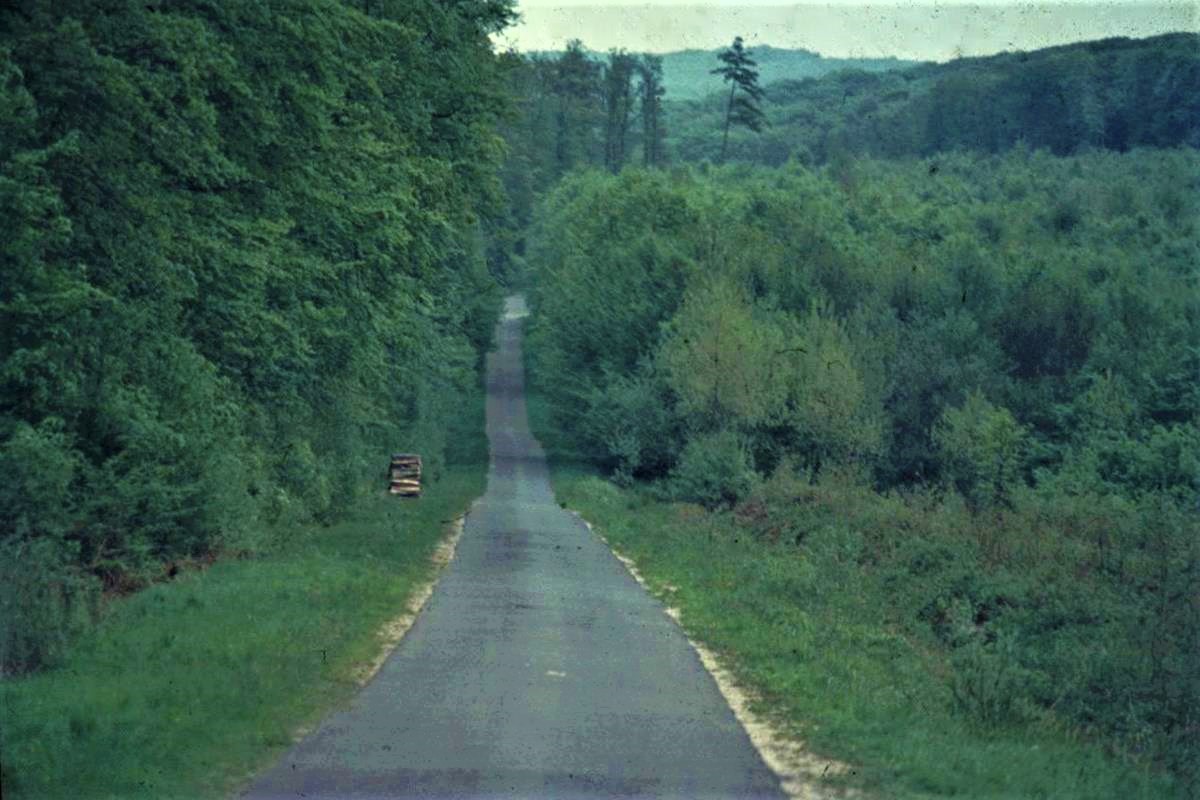

2007, Zufahrt zu der Liegenschaft.
_____________________________________________________________________________________________________________________________________________________________________________
