ACE-High System von 1958 bis 1995
ACE-High System (Allied Command Europe Tropospheric Forward Scatter Communications Systems)
______________________________________________________________________________________________________________________________________________________________________________________________________________
Dartfield
  • Aberdeen (Mormond Hill)

57°36'10.50"N/2°01'47.65"W - 223 m.üNN
Antennen    üGND : Scatter, Höhe unbekannt
Antennen    üGND : L.o.S. Tower, Höhe unbekannt
Site Code ab 1958 : EB (Aberdeen)
Site Code ab 1971 : UMOZ
Status                  : Aufgegebene Nutzung
Status heute         : kommerzielle Nutzung

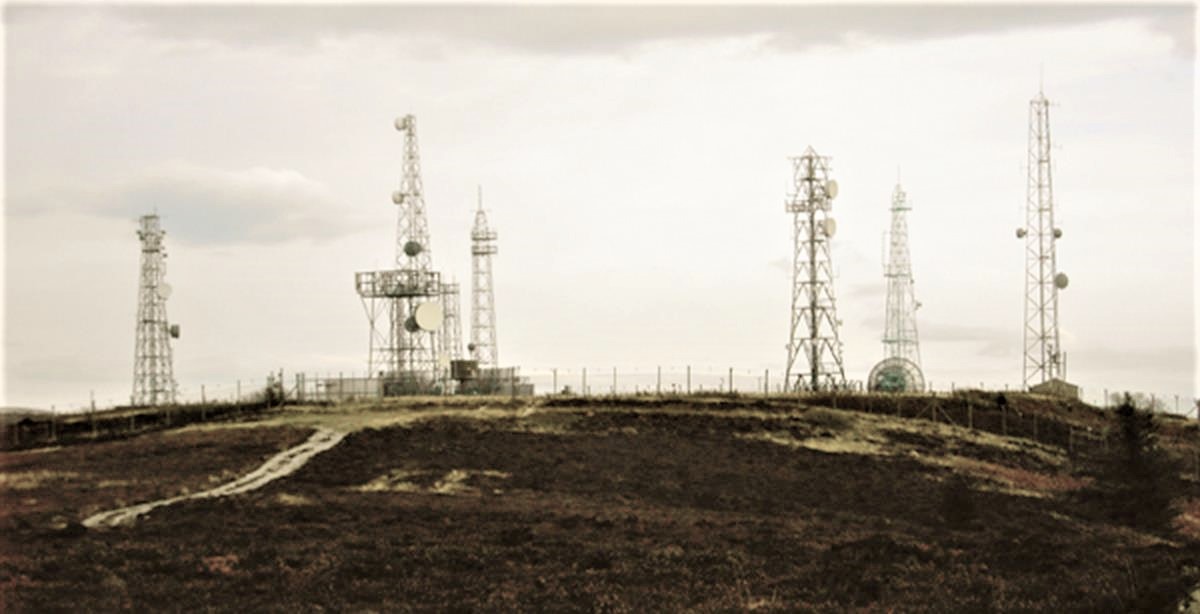

Ansicht                 : Liegenschaft, 2003 (5)
Weitere Nutzung der Liegenschaft durch:
SystemPositionStation
Site 44, Mormond Hill (NARS)
Mormont Hill
Site 44, Mormond Hill (NARS)
___________________________________________________________________________________________________________________________________________________________________________________________________________
Übersichtspläne - Bezeichnungen - Transmitterverbindungen, 1959 (1) (3)
Linienplan, von 1959 (ACE-High System)
Verbindungen
EB - Aberdeen (Mormond Hill) > eba - Aberdeen Tail (Long Haven Hill) - L.o.S.-Line - Station mit Multiplex
Channel Capacity 24 - Entfernung zwischen den Stationen - Luftlinie - 61,00 Km
EB - Aberdeen (Mormond Hill) > EC - Boulmer (Brizlee Wood) - Scatter Line - Station mit Multiplex - Channel Capacity 36
Entfernung zwischen den Stationen - Luftlinie - 244,00 Km
EB - Aberdeen (Mormond Hill) > EA - Shetlands (Mossy Hill) - Scatter Line - Station mit Multiplex - Channel Capacity 36
Entfernung zwischen den Stationen - Luftlinie - 266,00 Km
____________________________________________________________________________________________________________________________________________________________________________________________________________

Übersichtspläne - Bezeichnungen - Transmitterverbindungen, 1976 (1) (4)
Linienplan, von 1976 (ACE-High System)
Verbindungen
UMOZ - Aberdeen (Mormond Hill) > UBUZ - Aberdeen Tail (Longhaven Hill) - L.o.S.Line - Station mit Multiplex
Channel Capacity 24 - Entfernung zwischen den Stationen - Luftlinie - 61,00 Km
UMOZ - Aberdeen (Mormond Hill) > UBOZ - Boulmer (Brizlee Wood) - Scatter Line - Station mit Multiplex - Channel Capacity 36
Entfernung zwischen den Stationen - Luftlinie - 244,00 Km
UMOZ - Aberdeen (Mormond Hill) > UMSZ - Shetlands (Mossy Hill) - Scatter Line - Station mit Multiplex - Channel Capacity 36
Entfernung zwischen den Stationen - Luftlinie - 266,00 Km
_______________________________________________________________________________________________________________________________________________________________________________
Linienplan, von 1976 (SatCom System)

Verbindungen
UMOZ - Aberdeen (Mormond Hill) > Vermutliche Transmitterverbindung zu der SatCom - Station F17, Balado Bridge
Entfernung zwischen den Stationen - Luftlinie - 178,00 Km
_______________________________________________________________________________________________________________________________________________________________________________________________________________

Linienplan, von 1980 (North Atlantic Radio System - NARS)

Verbindungen
Site 44 – RAF Mormond Hill im Nordosten Schottlands war die Heimat mehrerer Troposcatter-Antennen, die jeweils von der USAF betrieben wurden und lieferten Komms an und von RAF Buchan - der britischen Armee und British Telecom. Nach der Schließung der USAF wurde der Standort 1993 an das MoD übertragen und wird heute für kommerzielle British Telecom-Ops genutzt.
___________________________________________________________________________________________________________________________________________________________________________________________________________
Power Category, Transmitter Typ
Station EB, Power Category - I
Station EB, Transmitter Typ - 2S + 1R (Scatter Line + Radio Line)

Info zu Station Power Plant Categories:
Power Plant arrangements at ACE High Stations fall into ix general categories with are variante on combinations of main supplied from sources the station, and prime movers within the station. There are designated as follows:
"Category I" Primary power obtai ned from local commercial supply, with standby power derived from two high-speed automatic-starting diesel-driven alternators.

___________________________________________________________________________________________________________________________________________________________________________________________________________
Bilddokumentationen, in der Betriebsphase
___________________________________________________________________________________________________________________________________________________________________________________________________________
Bilddokumentationen (1)
___________________________________________________________________________________________________________________________________________________________________________________________________________
Beschreibungen
Link Seiten, Wikipedia
Thema, Aberdeen [9]
Autor  - Wikipedia
Quelle - Wikipedia
ULR    - Wikipedia
"Aberdeen ist eine Stadt im Nordosten Schottlands und die drittbevölkerungsreichste Stadt des Landes. Aberdeen ist eines der 32 schottischen Local Government Council Areas (als Aberdeen City und hat 2020 Schätzung der Einwohnerzahl von 198.590 für die Stadt Aberdeen und 227.560 für die Gemeindegemeinde, was sie zum 39. bevölkerungsreichsten bebauten Gebiet des Vereinigten Königreichs macht. Die Stadt liegt 93 Meilen (150 km) nordöstlich von Edinburgh und 398 Meilen (641 km) nördlich von London und ist die nördlichste Großstadt des Vereinigten Königreichs. Aberdeen hat eine lange, sandige Küste und ein ozeanisches Klima mit kühlen Sommern und milden, regnerischen Wintern. " [9]
___________________________________________________________________________________________________________________________________________________________________________________________________________
Thema, Darfield, South Yorkshire [3]
Autor  - Wikipedia
Quelle - Wikipedia
ULR    - Wikipedia
"Darfield ist ein Dorf im Metropolitan Borough of Barnsley in South Yorkshire, England. Es ist historisch gesehen Teil des West Riding of Yorkshire. Das Dorf liegt etwa 4 km östlich des Stadtzentrums von Barnsley. Darfield hatte bei der Volkszählung 6 eine Bevölkerung von 8.066,[2001] die sich bei der Volkszählung 1 auf 10.685 erhöhte. " [3]
___________________________________________________________________________________________________________________________________________________________________________________________________________
Thema, Mormond Hill [6]
Autor  - Wikipedia
Quelle - Wikipedia
ULR    - Wikipedia
"Mormond Hill  ist ein großer Hügel in Aberdeenshire, Schottland, unweit von Fraserburgh. Sein Gipfel beträgt 769 Fuß (234 m). Die Dörfer Strichen und New Leeds befinden sich an den südlichen Ausläufern. Es hat auch ein paar ausgediente Satellitenschüsseln und Masten auf der Spitze, Überreste der Kommunikation der US-Streitkräfte aus dem Kalten Krieg und British Telecom, die auf dem Gelände präsent sind." [6]
___________________________________________________________________________________________________________________________________________________________________________________________________________
Thema, List of former Royal Air Force stations [4]
Autor  - Wikipedia
Quelle - Wikipedia
ULR    - Wikipedia
"Diese Liste der ehemaligen RAF-Stationen enthält die meisten Stationen, Flugplätze und Verwaltungssitze, die zuvor von der Royal Air Force genutzt wurden. Sie werden unter einem früheren Landkreis- oder Ländernamen aufgeführt, der für die Dauer des Betriebs angemessen war." [4]
___________________________________________________________________________________________________________________________________________________________________________________________________________
Thema, British Telecommunications [8]
Autor  - Wikipedia
Quelle - Wikipedia
ULR    - Wikipedia
"Die BT Group oder British Telecommunications, kurz BT, ist ein britisches Telekommunikationsunternehmen. Die BT Group ist die Holding des Konzerns und beschäftigt nur seinen Vorstand, während die deckungsgleiche British Telecommunications plc weiterhin sein gesamtes Geschäft und Vermögen umfasst." [8]
___________________________________________________________________________________________________________________________________________________________________________________________________________
Daten

Die ACE-High Station Aberdeen wurde in den Jahren "o.A" bis "o.A" erbaut und ging nach einer Testphase in die offizielle Betriebsphase. Die Bezeichnung der ACE-High Station lautete nach der offizielen Inbetriebnahme der Station "Aberdeen (Mormond Hill)" und die NATO Code hierzu war "EB".
EB - Aberdeen (Mormond Hill) (E) England (EB) NATO Codierung - Station EB
_______________________________________________________________________________________________________________________________________________________________________________
1971, wurden alle ACE-High Stationen im "ACE-High Network Europe" neu codiert, die Bezeichnung der ACE-High Station lautete danach "Aberdeen (Mormond Hill)" und die NATO Code hierzu war "IMOZ"
UMOZ - Aberdeen (Mormond Hill) (U) United Kingdom of Great Britain (MO) Stadt / Geländebezeichnung (Z) ACE-High System
_______________________________________________________________________________________________________________________________________________________________________________
Die Betriebsphase endete mit Schliessung der ACE-High Station.
______________________________________________________________________________________________________________________________________________________
Basis Personal der ACE-High Station
siehe Übersicht "COMMUNICATIONS ELECTRONICS PERSONNEL REQUIREMENTS FOR THE CAE FORWARD SCATTER SYSTEM"
___________________________________________________________________________________________________________________________________________________________________________________________________________
Hintergrundinformationen

"1960, Die Station Mormond Hill war die Station 44 in dem  North Atlantic Radio System (NARS). Erbaut 1960 als vorletztes Glied in einer Kette von Radiostationen, die sich von Island bis Fylingdales in Yorkshire erstrecken. Ähnlich wie bei der Distant Early Warning Line (DEW) bestand ihre Funktion darin, frühzeitig vor Raketenstarts an den Cheyenne Mountain-Komplex in den USA zu warnen. Mormond Hill stellte die Verbindung zum RAF-Radarstandort in Buchan, Longhaven, Aberdeen Tail (Long Haven Hill) und nach RAF Fylingdales her. Der Standort wurde mit der British Telecom und der Armee geteilt, die noch immer troposphärische Verbindungen zu den Ölbohrinseln der Nordsee betreiben. Jetzt stehen nur noch kommerzielle Funktürme, die mehreren verschiedenen Nutzern gehören.

2003, Auf der Liegenschaft gibt es keine Gebäude mehr, und es gibt keine Hinweise darauf, dass dort jemals unterirdische Einrichtungen vorhanden waren." [5]

"RAF Mormond Hill wurde 1960 auf einem 754 -Fuß -High Hill erbaut, um als wichtiger Kommunikationsrelaisposten in mehreren militärischen und kommerziellen Netzwerken zu dienen. Die Westseite des Hügels wurde als Standort 44 im North Atlantic Radio System (NARS) operiert und hat RAF Fylingdales über TropoScatter -Schüsse mit dem Sornfelli Mountain auf den Färöer und nach Westen nach Island verknüpft, bevor sie sich mit der DEW -Linie in Keflavik verbanden.

Die Ostseite des Standorts diente als Relais -Standort für die Kommunikation über das ACE High (Allied Command Europe Europe Highband) Tropo -Netzwerk mit dem Rufzeichen UMOZ und verband die Standorte in Mossy Hill im Norden und Brizlee Wood im Süden.

Der Fernostanteil des Standorts war der Standort von zwei kommerziellen Troposcatter -Sendern, die von der britischen Telekommunikation betrieben wurden. Ein Schuss in Richtung Osten servierte dem Piper Oilfield und seinen Installationen, während ein Schuss in Richtung Norden den Scousburgh Hill -Standort auf den Shetlandinseln mit den Öl- und Gasfeldern der Distel-, Brent-, Frigg- und Beryl -Öl- und Gasfelder und -installationen auf dem Festland verband.

Heute bleibt keiner der Troposcatter -Infrastruktur, da die Sender und Empfänger abgerissen wurden, als ihre jeweiligen Netzwerke offline gingen. NARS im Jahr 1992, gefolgt von Ace High im Jahr 1996. Die BT Tropo -Links operierten weiterhin in den 2000er Jahren, wobei der endgültige Link 2014 offline ging, und die Website wird nun ausschließlich als Radiosenderseite betrieben." [10]

___________________________________________________________________________________________________________________________________________________________________________________________________________
heute  (1)

Die militärische Nutzung der Liegenschaft durch das ACE-High System wurde vollständig beendet.
2005, Das Gelände der Liegenschaft, ist unter Google Earth erkennbar
2021, Das Gelände der Liegenschaft, ist unter Google Earth erkennbar
___________________________________________________________________________________________________________________________________________________________________________________________________________
2021, Zufahrt zu der Liegenschaft.
