ACE-High System > Bereich, AFNORTH > Norwegen > Oslo
ACE-High System von 1958 bis 1995
ACE-High System (Allied Command Europe Tropospheric Forward Scatter Communications Systems)
_____________________________________________________________________________________________________________________________________________________________________________
60°03'34.12"N/11°16'09.20"O - 237 m.üNN
Antennen    üGND : Scatter, Höhe 20 m
Antennen    üGND : L.o.S. Tower, Höhe unbekannt
Site Code ab 1958 : NG
Site Code ab 1971 : NSOZ
Status                  : Aufgegebene Nutzung
Status heute         : Renaturierte Liegenschaft
Ansicht                 : Geographische Ansicht, 2018 (1)
    : Links im Bild,das Gästehaus und die externe Kantine mit Cafeteria
   : der ACE-High Station, befanden sich am Anfang der Militärstrasse
     "Natovegen".
___________________________________________________________________________________________________________________________________________________________________________________________________________

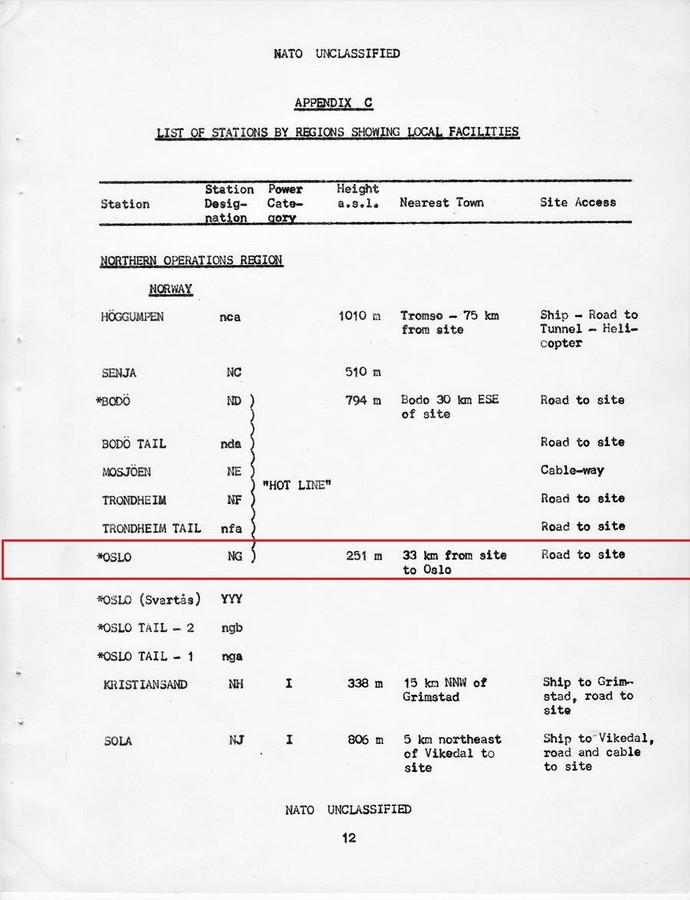

Übersichtspläne - Bezeichnungen - Transmitterverbindungen, 1959 (1) (3) [5]
Linienplan, von 1959 (ACE-High System)
Verbindungen
NG - Oslo - AAA  > NF - Trondheim - Scatter Line - Station mit Multiplex - Channel Capacity 36
Entfernung zwischen den Stationen - Luftlinie - 370,00 Km
NG - Oslo - AAA > NG - Oslo -YYY (Svartas) - L.o.S.-Line - Station mit Multiplex - Channel Capacity 60
Entfernung zwischen den Stationen - Luftlinie - 34,55 Km
NG - Oslo - AAA  > NH - Kristiansand (Stormyrheia) - Scatter Line - Station mit Multiplex - Channel Capacity 36
Entfernung zwischen den Stationen - Luftlinie - 240,00 Km
___________________________________________________________________________________________________________________________________________________________________________________________________________

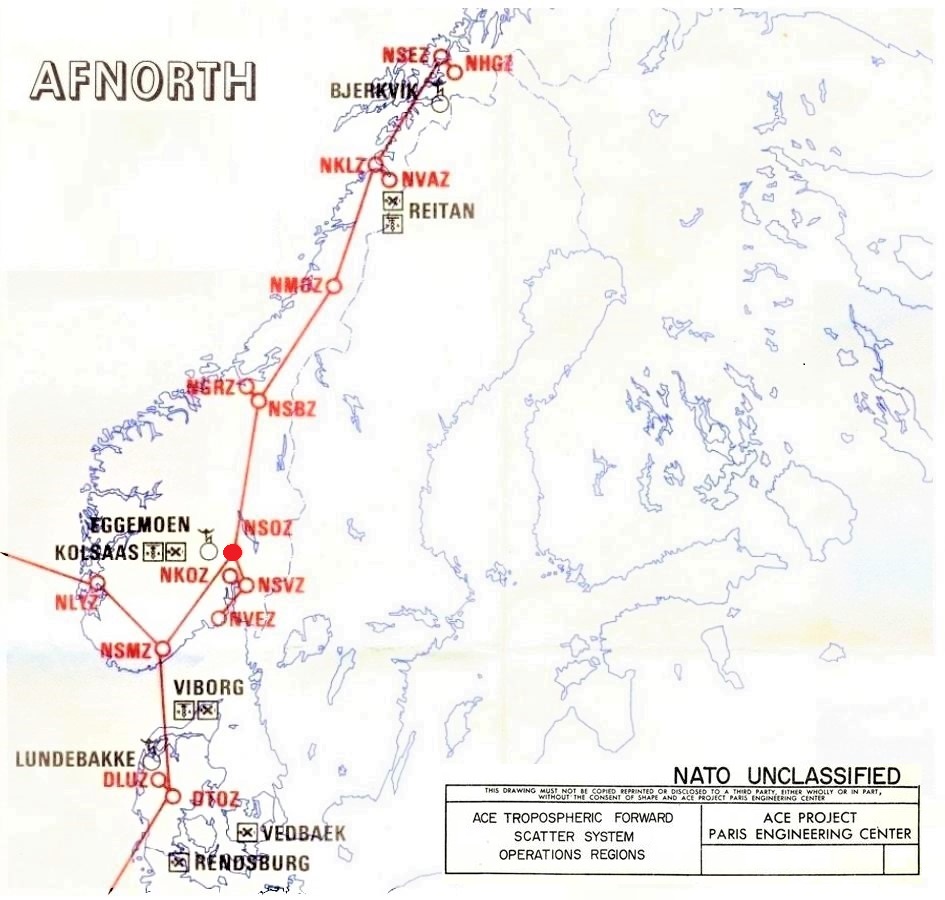

Übersichtspläne - Bezeichnungen - Transmitterverbindungen, 1976 (1) (4)
Linienplan, von 1976 (ACE-High System)
Verbindungen
NSOZ - Oslo > NSBZ - Trondheim - Scatter Line - Station mit Multiplex - Channel Capacity 36
Entfernung zwischen den Stationen - Luftlinie - 370,00 Km
NSOZ - Oslo > NSVZ - Svartas - L.o.S.-Line - Station mit Multiplex - Channel Capacity 60
Entfernung zwischen den Stationen - Luftlinie - 34,55 Km
NSOZ - Oslo > NSMZ - Kristiansand - Scatter Line - Station mit Multiplex - Channel Capacity 36
Entfernung zwischen den Stationen - Luftlinie - 240,00 Km
________________________________________________________________________________________________________________________________________________________________________________
Linienplan, von 1976 (SatCom System)

Verbindungen
NSOZ - Oslo > Vermutliche Transmitterverbindung zu der SatCom - Station F5 - Eggemoen.
Entfernung zu der SatCom Station - Luftlinie - ca. 56,00 Km
___________________________________________________________________________________________________________________________________________________________________________________________________________

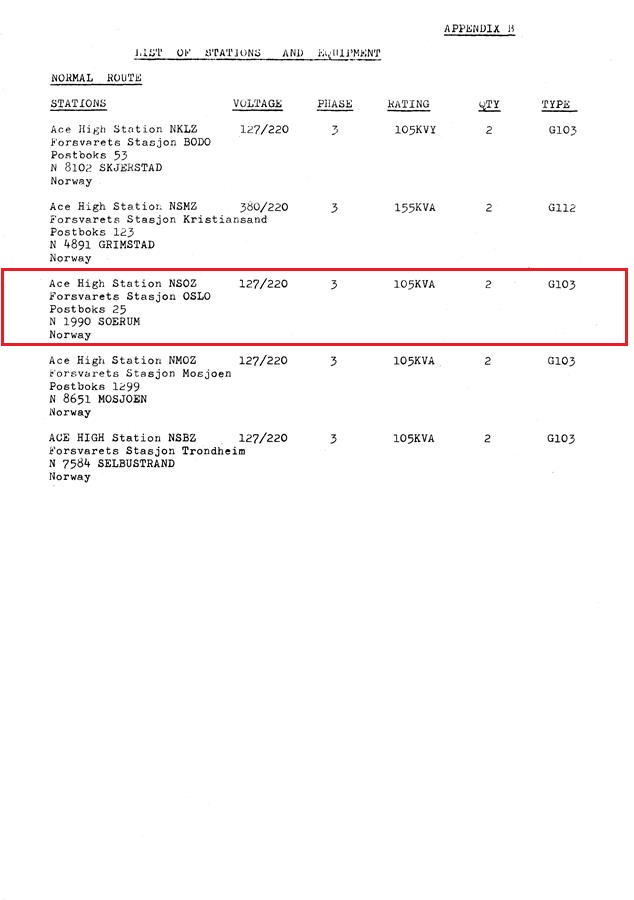

Power Category, Transmitter Typ
Station NG, Power Category - I
Station NG, Transmitter Typ - 2S + 1R (Scatter Line + Radio Line) "Hot Line Project"

Station Power Plant Categories.
Power Plant arrangements at ACE High Stations fall into ix general categories with are variante on combinations of main supplied from sources the station, and prime movers within the station. There are designated as follows:
"Category I" Primary power obtai ned from local commercial supply, with standby power derived from two high-speed automatic-starting diesel-driven alternators.

___________________________________________________________________________________________________________________________________________________________________________________________________________
Beschreibungen
Link Seiten, Wikipedia
Thema, Oslo [6]
Autor  - Wikipedia
Quelle - Wikipedia
ULR    - Wikipedia
"Oslo ist die Hauptstadt sowie das wirtschaftliche und politische Zentrum des Königreichs Norwegen. Sie trug in der Vergangenheit auch den Namen Christiania (1624 bis 1924) bzw. Kristiania (alternative Schreibweise von 1877/1897 bis 1924).

Die Kommune Oslo hat 709.037 Einwohner (Stand: 1. Januar 2023). Sie bildet eine eigenständige Provinz (Fylke) und ist zudem Verwaltungssitz für die benachbarte Provinz Viken. Das Stadtgebiet Oslos, also der Tettsted Oslo, erstreckt sich über mehrere Kommunen und hat 1.064.235 Einwohner (Stand: 1. Januar 2022). Damit ist Oslo die mit Abstand größte Stadt des Landes.  In der Groß-Oslo-Region leben mehr als 1,5 Millionen Menschen, also etwa 28 Prozent der gesamten Bevölkerung Norwegens von rund 5,3 Millionen. " [6]
___________________________________________________________________________________________________________________________________________________________________________________________________________
Thema, Sørum [4]
Autor  - Wikipedia
Quelle - Wikipedia
ULR    - Wikipedia
"Sørum ist eine ehemalige norwegische Kommune in Viken östlich von Oslo. Sie wurde erstmals 1837 gebildet, als die weltlichen administrativen Bezirke den kirchlichen Bezirken angeglichen wurden. Am 1. Januar 1908 wurde ein unbewohnter Teil der Kommune Ullensaker zugeschlagen. Am 1. Januar 1962 wurde eine neue Kommune Sørum aus den bisherigen Kommunen Sørum und Blaker gebildet. Sørum ging zum 1. Januar 2020 in die neu gegründete Kommune Lillestrøm über." [4]
___________________________________________________________________________________________________________________________________________________________________________________________________________
Link Seiten, sonstige Publikationen

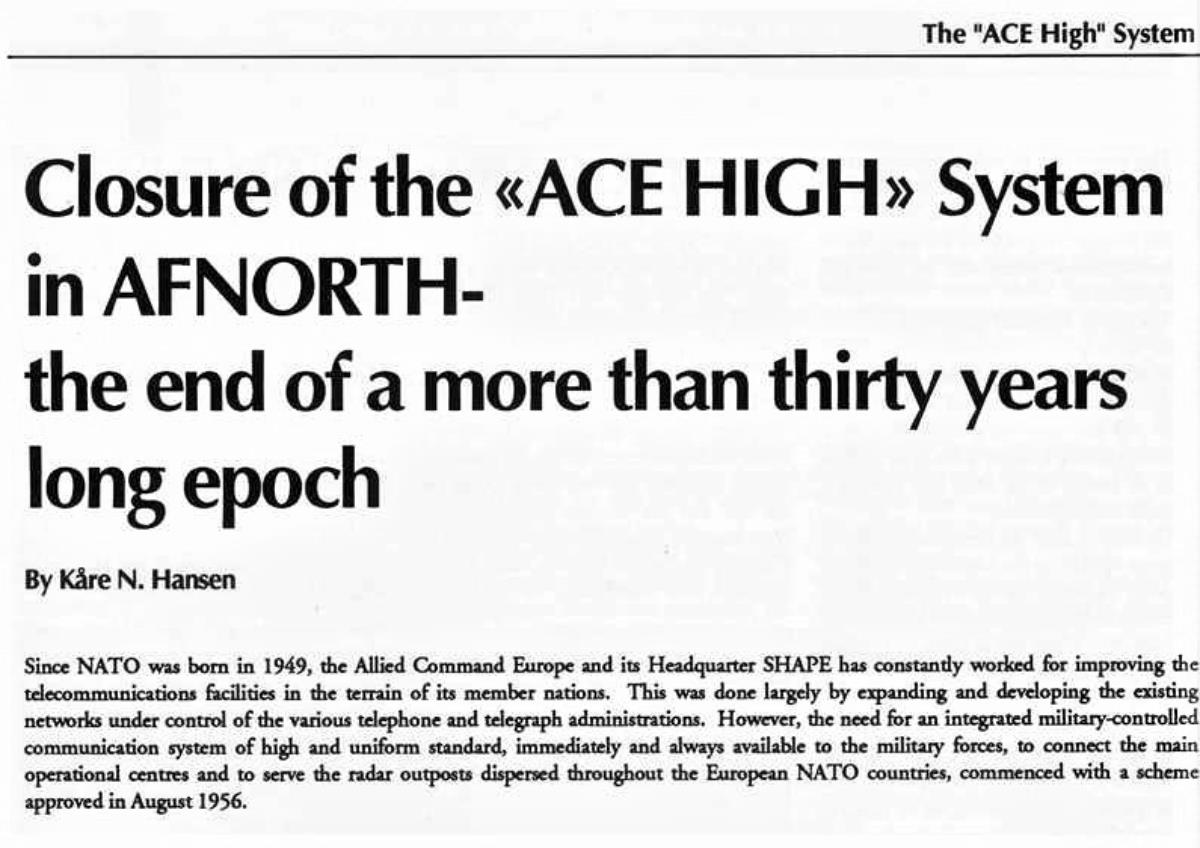

Thema, Schließung des "ACE-HIGH" System in der AFNORTH Region.
Autor     - Kaere N.Hansen
Quelle    - AFNORTH Magazin 02/1992 [3]
"Closure of the „ACE-HIGH“ System in AFNORTH- the end of a more than thirty years long epoch.
Since NATO was born in 1949, the Allied Command Europe and its Headquarter SHAPE has constantly worked for improving the telecommunications facilities in the terrain of its member nations.This was done largely by expanding and developing the existing  networks under control of the various telephone and telegraph administrations.However, the need for an integrated military-controlled  communication system of high and uniform standard, immediately and always available to the military forces, to connect the main operational centres and to serve the radar outposts dispersed throughout the European NATO countries, commenced with a scheme approved in august 1956". [3]

"Schließung des "ACE-HIGH" System in der AFNORTH Region. Das Ende einer mehr als 30 Jahre langen Epoche.
Die NATO wurde im Jahr 1949 gegründet; das Allied Command Europe (ACE) mit seinen Hauptquartier, dem Supreme Headquarters Allied Powers Europe „SHAPE“, war u.a. für die Verbesserung der Telekommunikation - Einrichtungen in den Ländern der NATO - Mitgliedsstaaten zuständig. Dies wurde vor allem durch den Ausbau und die Entwicklung der bereits bestehenden Netzwerke unter der Kontrolle der verschiedenen nationalen Telefon und Telegraf Verwaltungen realisiert.

Allerdings erforderte dieses die Notwendigkeit eines integrierten von dem Militär kontrollierten Kommunikationssystem, mit einem hohen technischen und einheitlichen Standard (Abhörsicherheit und Verschlüsselung der Informationen), der sofort und immer für die Streitkräfte zur Verfügung steht, um die wichtigsten operativen Zentren (regionale Hauptquartiere), die Radar - Außenposten zu verbinden, welche verstreut in den verschiedenen europäischen NATO-Ländern installiert waren. Im August 1956 wurden hierzu die geprüften Standard Richtlinien und somit ein einheitlicher Standard erstellt." [3]
___________________________________________________________________________________________________________________________________________________________________________________________________________

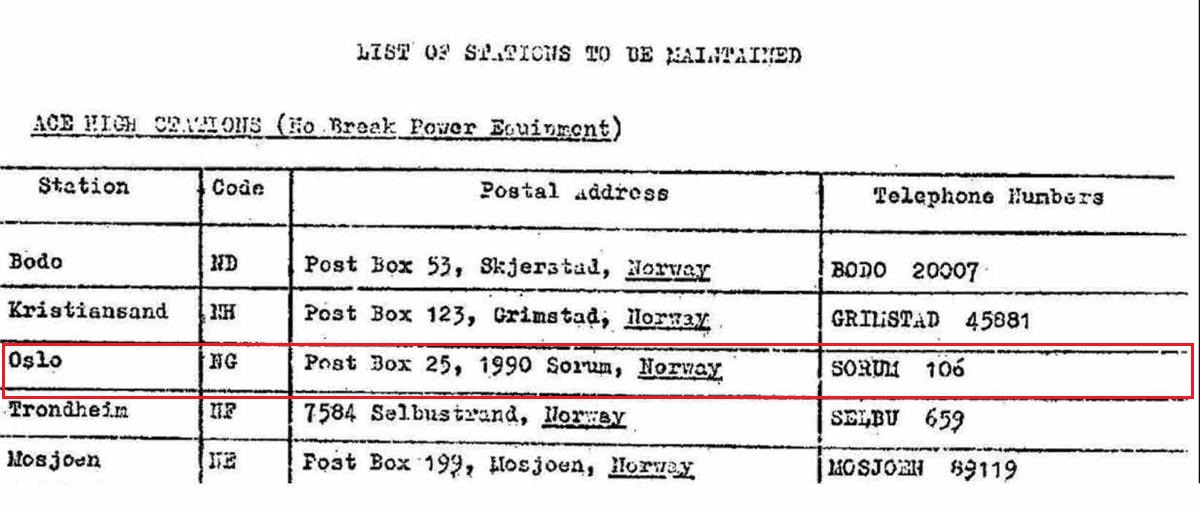

Daten

Adresse: Post Box 25, 1990 Sørum
Telefon : Sørum 106
_________________________________________________________________________________________________________________________________________________
Die ACE-High Station Oslo, eine Station der Hot Line, wurde in den Jahren 1956 - 1958 als Pilot Projekt der ACE-High Line geplant und erbaut und wurde im März 1958 feriggestellt, ging nach einer Testphase im August 1958 in die operative Betriebsphase. Die Bezeichnung der ACE-High Station lautete nach der offizielen Inbetriebnahme der Station - "Oslo - AAA" und die NATO Code hierzu war "NG".
NG - Oslo - AAA  (N) Norvege (G) NATO Codierung - Station G
_____________________________________________________________________________________________________________________________________________________
1971, wurden alle ACE-High Stationen im "ACE High Network Europe" neu codiert,die  Bezeichnung der ACE-High Station lautete danach "Oslo" und die NATO Code hierzu "NSOZ".
NSOZ - Oslo (N) Norvege (SO) Stadt / Geländebezeichnung (Z) ACE-High System
_____________________________________________________________________________________________________________________________________________________
1988, Die Betriebsphase endete mit Schliessung der ACE-High Station am 20.Dezember.
______________________________________________________________________________________________________________________________________________________
Basis Personal der ACE-High Station
siehe Übersicht "COMMUNICATIONS ELECTRONICS PERSONNEL REQUIREMENTS FOR THE CAE FORWARD SCATTER SYSTEM"
___________________________________________________________________________________________________________________________________________________________________________________________________________
Hintergrundinformationen

"Der HOT LINE Abschnitt in Norwegen, von Oslo nach Norden bis Bodo wurde bereits im März 1958 fertiggestellt. Nach Abschaltung der nördlichen Linien am 20.Dezember 1988 blieb diese Station Kristiansand weiterhin in Betrieb und stellte die Verbindung nach Dänemark sicher. Die Betriebsphase endete mit Schliessung der ACE High Station am 1.März 1991. Die weitere Verbindung nach Dänemark wird nun durch ein auf dem Meeresboden nach Skagerrak verlegten Glasfaserkabel ersetzt.Ein Joint-Venture-Projekt zwischen „SHAPE“ und der dänischen Telekommunikation Gesellschaft. Weitere Verbindung nach Deutschland erfolgten durch geleaste digitale Verbindungen von Jütland - Dänemark ausgehend, zu dem militärisches Netzwerk in Deutschland. Am 30.Oktober 1992 wurden alle restlichen ACE-High Stationen im AFNORTH Bereich abgeschaltet." [3]

Das Gästehaus und die externe Kantine mit Cafeteria der ACE-High Station, befand sich am Anfang der Militärstrasse " Natovegen".
___________________________________________________________________________________________________________________________________________________________________________________________________________
heute (1)

Die militärische Nutzung der Liegenschaft durch das ACE-High System wurde vollständig beendet.
1988, Nach Abschaltung der ACE-High-Station Oslo wurden die Gebäude demontiert und das Gelände rekultiviert.
2020, Das Gelände der Liegenschaft, ist unter Google Earth nicht erkennbar.
___________________________________________________________________________________________________________________________________________________________________________________________________________
2018, Zufahrt zu der Liegenschaft.
