ACE-High System von 1958 bis 1995
ACE-High System (Allied Command Europe Tropospheric Forward Scatter Communications Systems)
_____________________________________________________________________________________________________________________________________________________________________________
Birkedal
  • Kristiansand

58°27'13.58"N/8°27'41.86"O - 324 m.üNN
Antennen    üGND : Scatter, Höhe 20 m
Antennen    üGND : L.o.S. Tower, Höhe unbekannt
Site Code ab 1958 : NH
Site Code ab 1971 : NSMZ
Status                  : Aufgegebene Nutzung
Status heute         : Renaturierte Liegenschaft
Ansicht                 : aktive NATO-Liegenschaft, 1981, by Jørn Christiansen (6)
___________________________________________________________________________________________________________________________________________________________________________________________________________

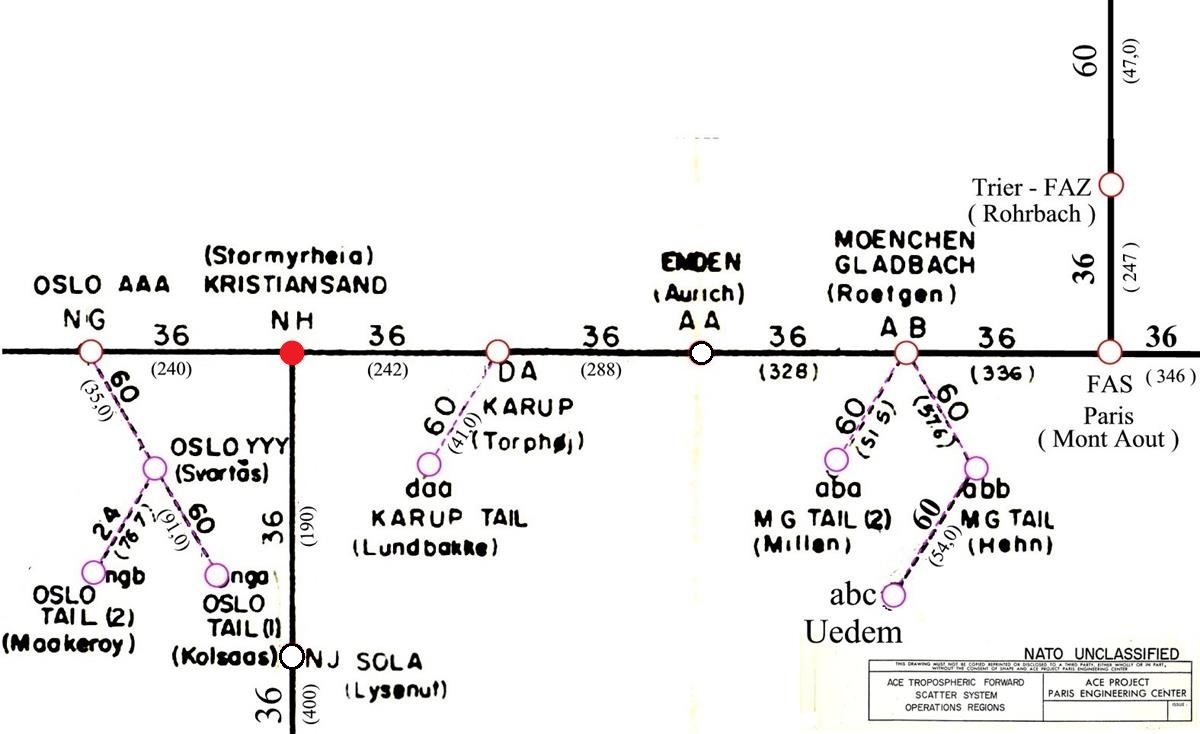

Übersichtspläne - Bezeichnungen - Transmitterverbindungen, 1959 (1) (3)
Linienplan, von 1959 (ACE-High System)
Verbindungen
NH - Kristiansand  (Stormyrheia) > NG - Oslo - AAA - Scatter Line - Station mit Multiplex - Channel Capacity 36
Entfernung zwischen den Stationen - Luftlinie - 240,00 Km
NH - Kristiansand  (Stormyrheia) > NJ - Sola (Lysenut) - Scatter Line - Station mit Multiplex - Channel Capacity 36
Entfernung zwischen den Stationen - Luftlinie - 190,00 Km
NH - Kristiansand  (Stormyrheia) > DA - Karup (Torphoej) - Scatter Line - Station mit Multiplex  - Channel Capacity 36
Entfernung zwischen den Stationen - Luftlinie - 292,00 Km
___________________________________________________________________________________________________________________________________________________________________________________________________________

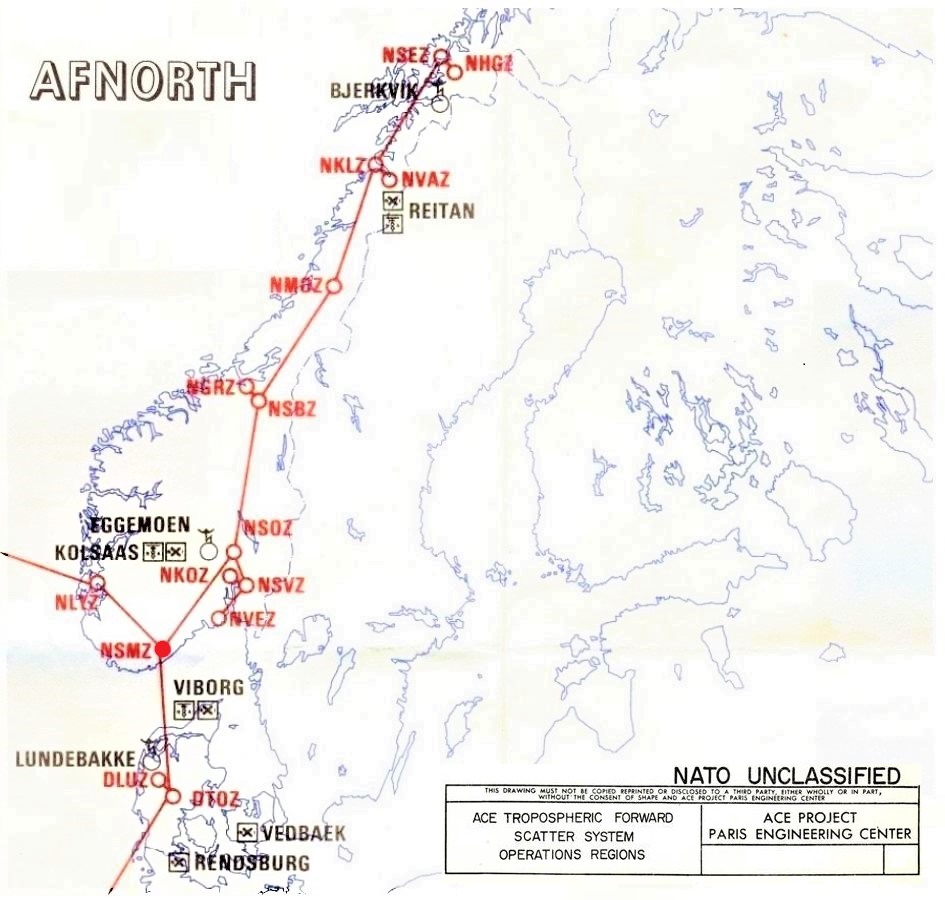

Übersichtspläne - Bezeichnungen - Transmitterverbindungen, 1976 (1) (4)
Linienplan, von 1976 (ACE-High System)
Verbindungen
NSMZ - Kristiansand > NSOZ - Oslo - Scatter Line - Station mit Multiplex - Channel Capacity 36
Entfernung zwischen den Stationen - Luftlinie - 240,00 Km
NSMZ - Kristiansand > NLYZ - Lysenut - Scatter Line - Station mit Multiplex  - Channel Capacity 36
Entfernung zwischen den Stationen - Luftlinie - 190,00 Km
NSMZ - Kristiansand > DTOZ - Kollemorten - Scatter Line - Station mit Multiplex - Channel Capacity 36
Entfernung zwischenden Stationen - Luftlinie - 292,00 Km
___________________________________________________________________________________________________________________________________________________________________________________________________________

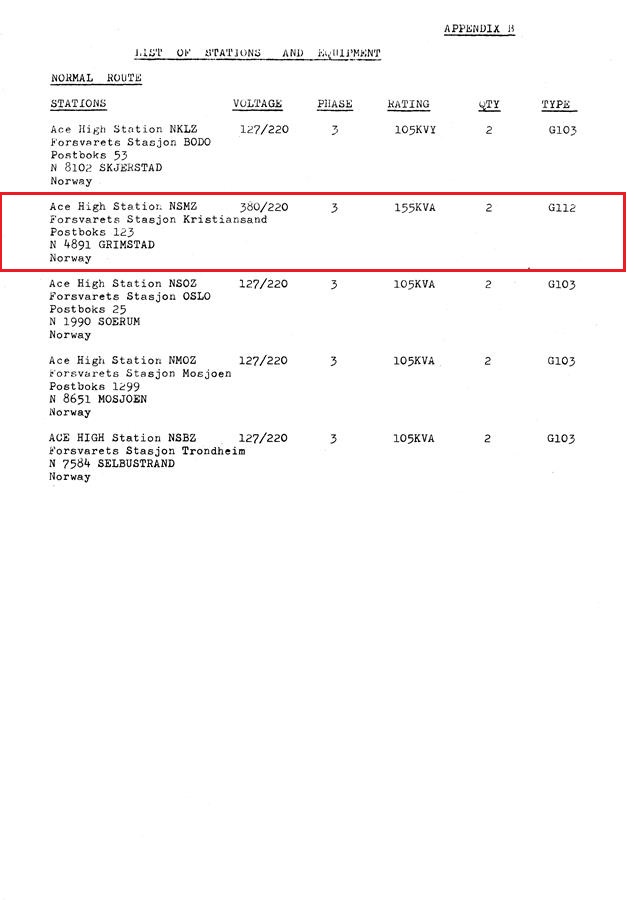

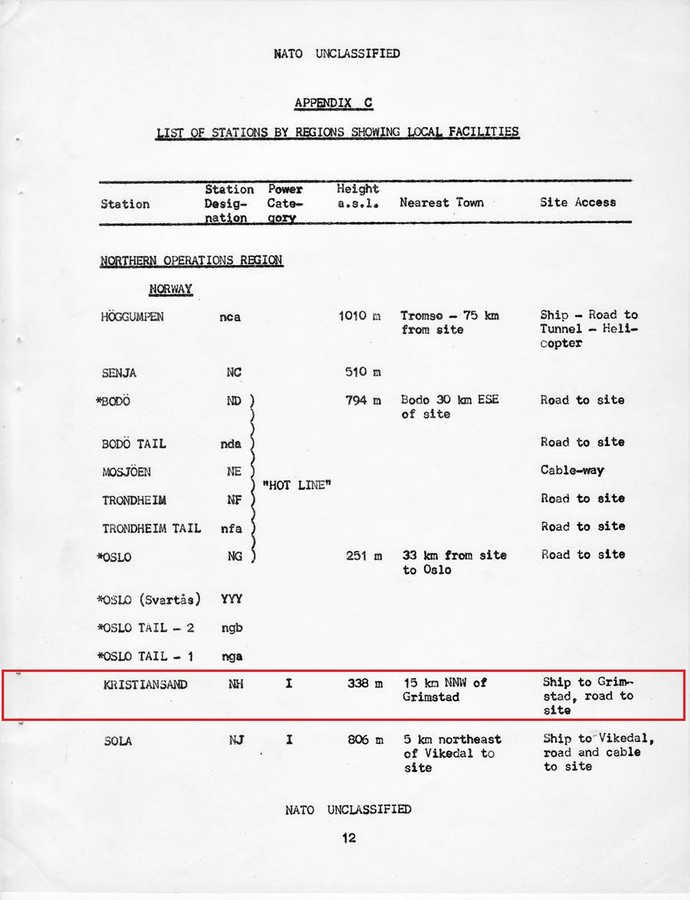

Power Category, Transmitter Typ
Station NH, Power Category - I
Station NH, Transmitter Typ - 3S (Scatter Line)

Info zu Station Power Plant Categories:
Power Plant arrangements at ACE High Stations fall into ix general categories with are variante on combinations of main supplied from sources the station, and prime movers within the station. There are designated as follows:
"Category I" Primary power obtai ned from local commercial supply, with standby power derived from two high-speed automatic-starting diesel-driven alternators.

___________________________________________________________________________________________________________________________________________________________________________________________________________
Bilddokumentationen, in der Betriebsphase
___________________________________________________________________________________________________________________________________________________________________________________________________________
Beschreibungen
Link Seiten, Wikipedia
Thema, Kristiansand  [7]
Autor  - Wikipedia
Quelle - Wikipedia
ULR    - Wikipedia
"Kristiansand ist eine Stadt im norwegischen Fylke Agder mit 115.569 Einwohnern (Stand: 1. Januar 2023). Ihr Gemeindegebiet reicht weit über das bebaute Stadtgebiet hinaus und umschließt den Kristiansandsfjord und seinen Seitenarm, den Topdalsfjord.

Kristiansand ist die Hauptstadt des Sørlandet („Südland“). Um Verwechslungen mit der Stadt Kristiansund im Fylke Møre og Romsdal zu vermeiden, wird im Norwegischen oft ein S an den Namen angehängt (Kristiansand S)." [7]
___________________________________________________________________________________________________________________________________________________________________________________________________________
Thema, Grimstad  [5]
Autor  - Wikipedia
Quelle - Wikipedia
ULR    - Wikipedia
"Grimstad ist eine Kommune und Küstenstadt (12.172 Einwohner im Jahr 2014) im Südwesten Norwegens. Sie liegt in der Provinz (Fylke) Agder. Ihre Nachbarkommunen sind Arendal im Osten, Froland und Birkenes im Norden sowie Lillesand im Süden." [5]
___________________________________________________________________________________________________________________________________________________________________________________________________________
Link Seiten, sonstige Publikationen

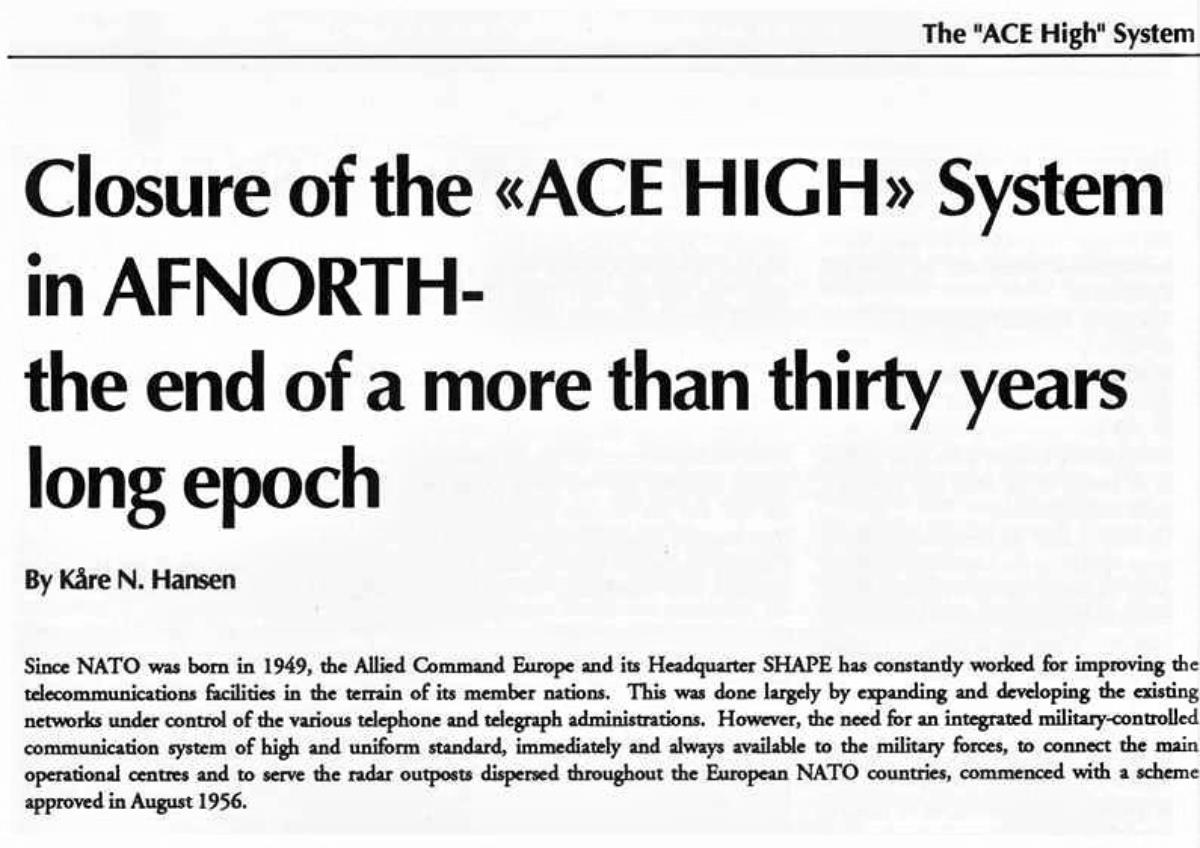

Thema, Schließung des "ACE-HIGH" System in der AFNORTH Region.
Autor     - Kaere N.Hansen
Quelle    - AFNORTH Magazin 02/1992 [3]
Hinweis  - Der Bericht ist noch nicht von dem Autor zur Veröffentlichung freigegeben.
"Closure of the „ACE-HIGH“ System in AFNORTH- the end of a more than thirty years long epoch.
Since NATO was born in 1949, the Allied Command Europe and its Headquarter SHAPE has constantly worked for improving the telecommunications facilities in the terrain of its member nations.This was done largely by expanding and developing the existing  networks under control of the various telephone and telegraph administrations.However, the need for an integrated military-controlled  communication system of high and uniform standard, immediately and always available to the military forces, to connect the main operational centres and to serve the radar outposts dispersed throughout the European NATO countries, commenced with a scheme approved in august 1956".[3]

"Schließung des "ACE-HIGH" System in der AFNORTH Region. Das Ende einer mehr als 30 Jahre langen Epoche.
Die NATO wurde im Jahr 1949 gegründet; das Allied Command Europe (ACE) mit seinen Hauptquartier, dem Supreme Headquarters Allied Powers Europe „SHAPE“, war u.a. für die Verbesserung der Telekommunikation - Einrichtungen in den Ländern der NATO - Mitgliedsstaaten zuständig.Dies wurde vor allem durch den Ausbau und die Entwicklung der bereits bestehenden Netzwerke unter der Kontrolle der verschiedenen nationalen Telefon und Telegraf Verwaltungen realisiert.

Allerdings erforderte dieses die Notwendigkeit eines integrierten von dem Militär kontrollierten Kommunikationssystem, mit einem hohen technischen und einheitlichen Standard (Abhörsicherheit und Verschlüsselung der Informationen), der sofort und immer für die Streitkräfte zur Verfügung steht, um die wichtigsten operativen Zentren (regionale Hauptquartiere), die Radar - Außenposten zu verbinden, welche verstreut in den verschiedenen europäischen NATO-Ländern installiert waren. Im August 1956 wurden hierzu die geprüften Standard Richtlinien und somit ein einheitlicher Standard erstellt." [4]
___________________________________________________________________________________________________________________________________________________________________________________________________________

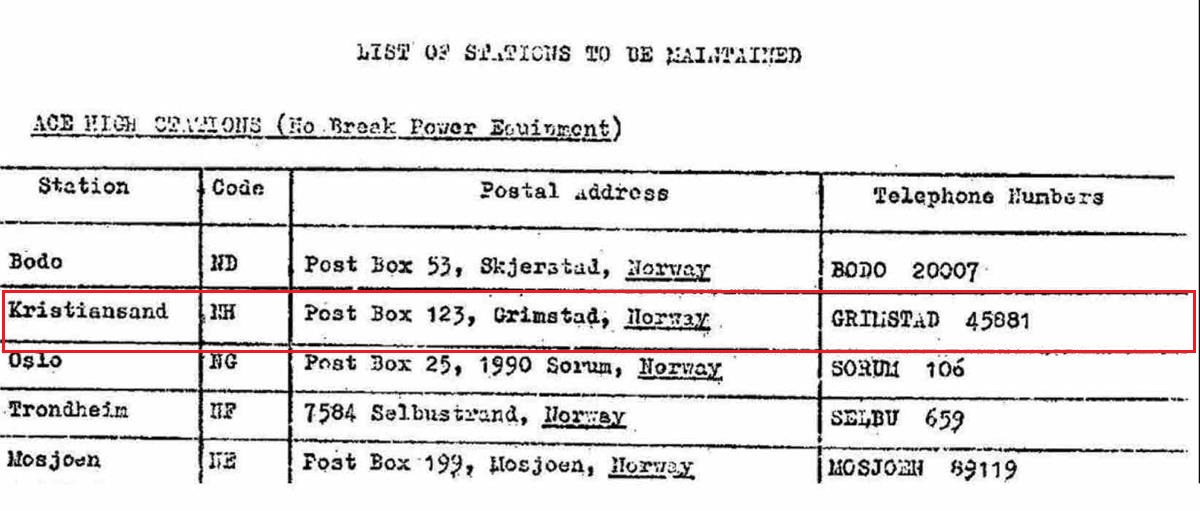

Daten

Adresse: Post Box 123, Grimstad
Telefon : Grimstad 45881
_______________________________________________________________________________________________________________________________________________________________________________
Die ACE-High-Station Kristiansand wurde in den Jahren 1959 - 1962 erbaut und ging nach einer Testphase im Jahr 1963 in die operative Betriebsphase. Die Bezeichnung der ACE-High Station lautete nach der offizielen Inbetriebnahme der Station - "Kristiansand - (Stormyrheia)" und die NATO Code hierzu war "NH".
NH - Kristiansand - Stormyrheia (N) Norvege (H) NATO Codierung - Station H
_______________________________________________________________________________________________________________________________________________________________________________
1971, wurden alle ACE-High Stationen im "ACE High Network Europe" neu bezeichnet, die Bezeichnung der ACE-High Station lautete danach "Kristiansand" und die NATO Code hierzu "NSMZ".
NSMZ - Kristiansand (N) Norvege (SM) Stadt / Geländebezeichnung (Z) ACE-High System
_______________________________________________________________________________________________________________________________________________________________________________
Die Betriebsphase endete mit Schliessung der ACE-High Station.
______________________________________________________________________________________________________________________________________________________
Basis Personal der ACE-High Station
siehe Übersicht "COMMUNICATIONS ELECTRONICS PERSONNEL REQUIREMENTS FOR THE CAE FORWARD SCATTER SYSTEM"
___________________________________________________________________________________________________________________________________________________________________________________________________________
heute (1)

Die militärische Nutzung der Liegenschaft durch das ACE-High System wurde vollständig beendet.
Nach Abschaltung der ACE-High Station Kristiansand wurde die militärische Liegenschaft demontiert und das Gelände rekultiviert.
2015, Das Gelände der Liegenschaft, ist unter Google Earth nicht erkennbar.
___________________________________________________________________________________________________________________________________________________________________________________________________________
2019, Zufahrt zu der Liegenschaft.
_____________________________________________________________________________________________________________________________________________________________________________
