Senja
  • Senja

69°19'44.06"N/17°29'49.52"O - 178 m.üNN
Antennen    üGND : Scatter, Höhe unbekannt
Antennen    üGND : L.o.S. Tower, Höhe unbekannt
Site Code ab 1958 : NC
Site Code ab 1971 : NSEZ
Status                  : Aufgegebene Nutzung
Status heute         : unbekannt
Ansicht                 : Geographische Ansicht  (1)
___________________________________________________________________________________________________________________________________________________________________________________________________________

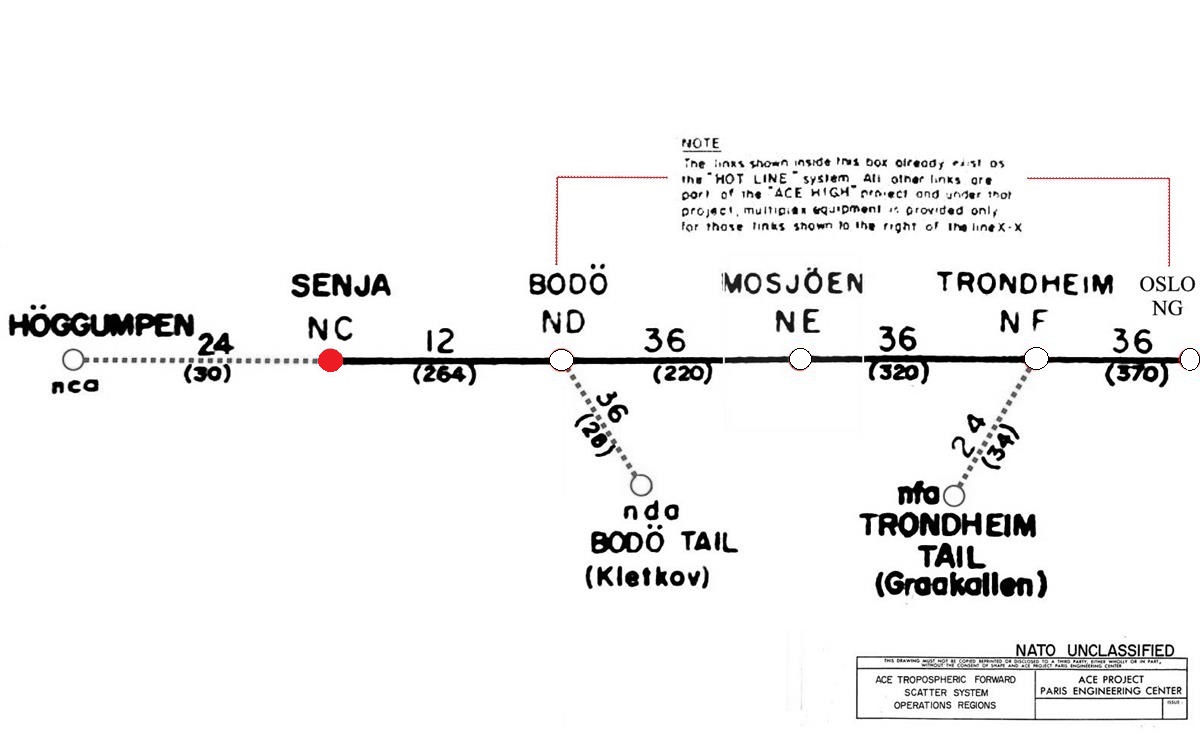

Übersichtspläne - Bezeichnungen - Transmitterverbindungen, 1959 (1) (3)
Linienplan, von 1959 (ACE-High System)
Verbindungen
NC - Senja > nca - Höggumpen - L.o.S.-Line - Station mit Multiplex  - Channel Capacity 24
Entfernung zwischen den Stationen - Luftlinie - 30,00 Km
NC - Senja > ND - Bodö - Scatter Line - Station mit Multiplex  - Channel Capacity 12
Entfernung zwischen den Stationen - Luftlinie - 264,00 Km
___________________________________________________________________________________________________________________________________________________________________________________________________________

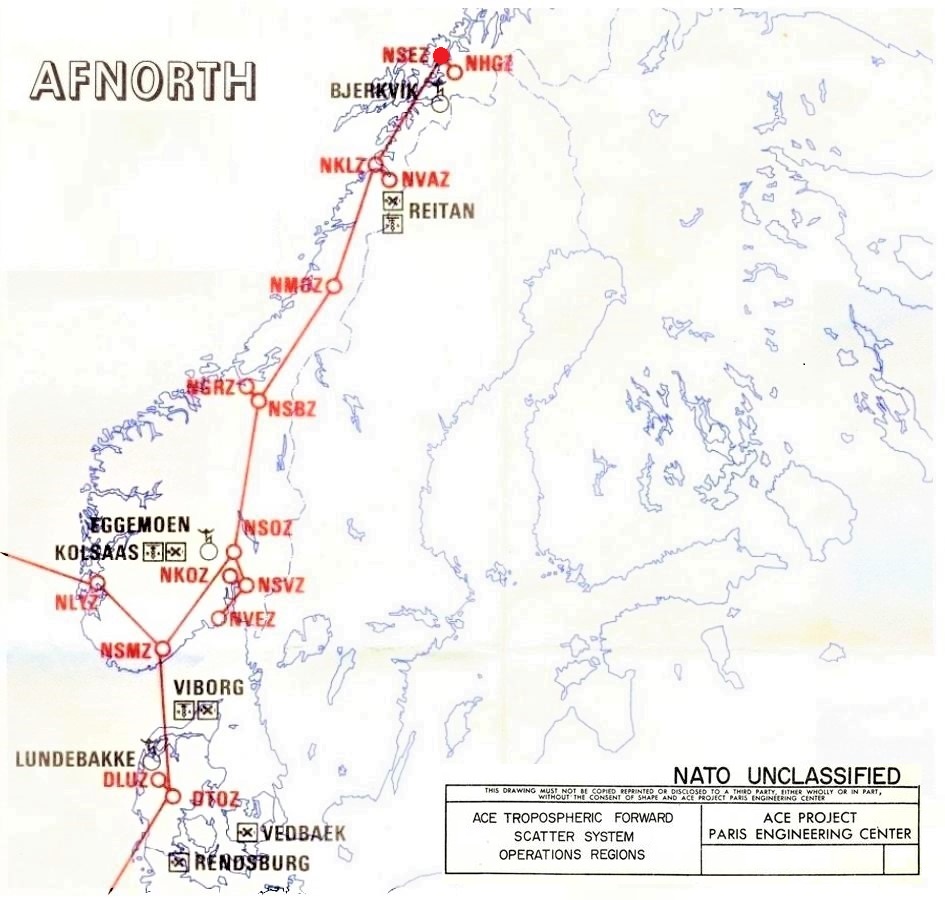

Übersichtspläne - Bezeichnungen - Transmitterverbindungen, 1976 (1) (4)
Linienplan, von 1976 (ACE-High System)
Verbindungen
NSEZ - Senja > NHGZ - Höggumpen - L.o.S.-Line - Station mit Muktiplex - Channel Capacity 24
Entfernung zwischen den Stationen - Luftlinie - 30,00 Km
NSEZ - Senja > NKLZ - Bodö - Scatter Line - Station mit Multiplex - Channel Capacity 12
Entfernung zwischen den Stationen - Luftlinie - 264,00 Km
___________________________________________________________________________________________________________________________________________________________________________________________________________
Power Category, Transmitter Typ
Station NC, Power Category - o.A
Station NC, Transmitter Typ - 1S + 1R (Scatter Line + Radio Line)
___________________________________________________________________________________________________________________________________________________________________________________________________________
Beschreibungen
Link Seiten, Wikipedia
Thema, Senja [3]
Autor  - Wikipedia
Quelle - Wikipedia
ULR    - Wikipedia
"Senja ist die zweitgrößte Insel Norwegens und gehört zur Fylke Troms og Finnmark. Sie liegt etwa 350 km nördlich des Polarkreises. Am 1. Januar 2020 wurden Berg, Torsken, Tranøy und Lenvik zur Kommune Senja zusammengelegt." [3]
___________________________________________________________________________________________________________________________________________________________________________________________________________
Daten

Die ACE-High Station Senja wurde in den Jahren 1959 - 1962 erbaut und ging nach einer Testphase im Jahr 1963 in die offizielle Betriebsphase. Der gesamte Abschnitt in Norwegen, von Oslo nach Norden bis Bodo wurde im März 1958 fertiggestellt. Die Bezeichnung der ACE-High Station lautete nach der offizielen Inbetriebnahme der Station - "Senja" und die NATO Code hierzu war "NC".
NC - Senja (N) Norvege (C) NATO Codierung - Station C
___________________________________________________________________________________________________________________________________
1971, wurden alle ACE-High Stationen im "ACE High Network Europe" neu codiert,die Bezeichnung der ACE-High Station lautete danach "Senja" und die NATO Code hierzu "NSEZ".
NSEZ - Senja (N) Norvege (SE) Stadt / Geländebezeichnung (Z) ACE-High System
_______________________________________________________________________________________________________________________________________________________________________________
1985, Die Betriebsphase endete mit Schliessung der ACE-High Station.
______________________________________________________________________________________________________________________________________________________
Basis Personal der ACE-High Station

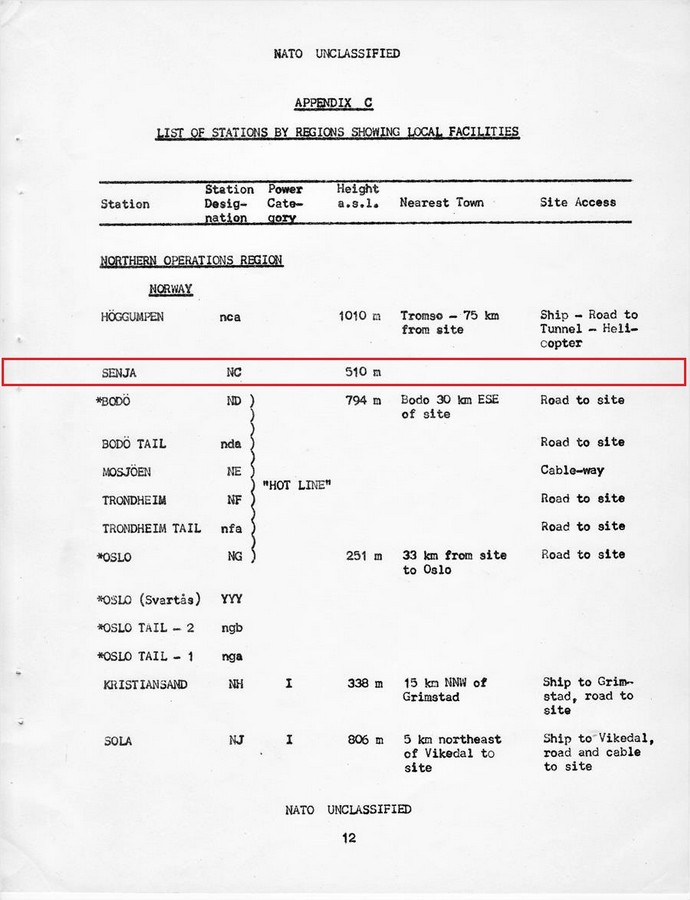

siehe Übersicht "COMMUNICATIONS ELECTRONICS PERSONNEL REQUIREMENTS FOR THE CAE FORWARD SCATTER SYSTEM"
___________________________________________________________________________________________________________________________________________________________________________________________________________
heute (1)

Die militärische Nutzung der Liegenschaft durch das ACE-High System wurde vollständig beendet.
2015, Das Gelände der Liegenschaft, ist unter Google Earth nicht erkennbar.
___________________________________________________________________________________________________________________________________________________________________________________________________________
2019, Zufahrt oder Standort der Liegenschaft.
