ACE-High System > Bereich, AFSOUTH > Türkei > Eskisehir
ACE-High System von 1958 bis 1995
ACE-High-System (Allied Command Europe Tropospheric Forward Scatter Communications Systems)
_____________________________________________________________________________________________________________________________________________________________________________
39°25'03.25"N/29°51'19.07"O - 1820 m.üNN
Antennen üGND : Scatter, Höhe unbekannt
Antennen üGND : L.o.S. Tower, Höhe unbekannt
Site Code ab 1958 : TB (Eskişehir)
Site Code ab 1971 : TKUZ
Status : unbekannt
Status heute : unbekannt
Ansicht : Geographische Ansicht, 2019 (1)
___________________________________________________________________________________________________________________________________________________________________________________________________________
Übersichtspläne - Bezeichnungen - Transmitterverbindungen, 1959 (1) (3)
Verbindungen
TB - Eskisehir (Kutahya Dagi) > TC - Ankara (Elmi Dagi) - Scatter Line - Station mit Multiplex - Channel Capacity 36
Entfernung zwischen den Stationen - 272,00 Km
TB - Eskisehir (Kutahya Dagi) > TBZ - Amasra (Kuskaya Tebes) - Scatter Line - Station mit Multiplex - Channel Capacity 6
Entfernung zwischen den Stationen - 332,00 Km
TB - Eskisehir (Kutahya Dagi) > TA - Izmir (Bespinar Tepesi) - Scatter Line - Station mit Multiplex - Channel Capacity 36
Entfernung zwischen den Stationen - 276,00 Km
TB - Eskisehir (Kutahya Dagi) > tba - Eskisehir Tail - L.o.S.-Line - Station mit Multiplex - Channel Capacity 24
Entfernung zwischen den Stationen - 69,40 Km
TB - Eskisehir (Kutahya Dagi) > TC - Ankara (Elmi Dagi) - Scatter Line - Station mit Multiplex - Channel Capacity 36
Entfernung zwischen den Stationen - 272,00 Km
TB - Eskisehir (Kutahya Dagi) > TBZ - Amasra (Kuskaya Tebes) - Scatter Line - Station mit Multiplex - Channel Capacity 6
Entfernung zwischen den Stationen - 332,00 Km
TB - Eskisehir (Kutahya Dagi) > TA - Izmir (Bespinar Tepesi) - Scatter Line - Station mit Multiplex - Channel Capacity 36
Entfernung zwischen den Stationen - 276,00 Km
TB - Eskisehir (Kutahya Dagi) > tba - Eskisehir Tail - L.o.S.-Line - Station mit Multiplex - Channel Capacity 24
Entfernung zwischen den Stationen - 69,40 Km
__________________________________________________________________________________________________________________________________________________________________________________________________________
Übersichtspläne - Bezeichnungen - Transmitterverbindungen, 1976 (1) (4)
Verbindungen
TKUZ - Eskisehir (Kutahya Dagi) > TEDZ - Ankara (Elmi Dagi) - Scatter Line - Station mit Multiplex - Channel Capacity 36
Entfernung zwischen den Stationen - 272,00 Km
TKUZ - Eskisehir (Kutahya Dagi) > TKYZ - Amasra (Kuskaya Tebes) - Scatter Line - Station mit Multiplex - Channel Capacity 6
Entfernung zwischen den Stationen - 332,00 Km
TKUZ - Eskisehir (Kutahya Dagi) > TBPZ - Izmir (Bespinar Tepesi) - Scatter Line - Station mit Multiplex - Channel Capacity 36
Entfernung zwischen den Stationen - 276,00 Km
TKUZ - Eskisehir (Kutahya Dagi) > TESZ - Eskisehir Tail - L.o.S.-Line - Station mit Multiplex - Channel Capacity 24
Entfernung zwischen den Stationen - 69,40 Km
TKUZ - Eskisehir (Kutahya Dagi) > TEDZ - Ankara (Elmi Dagi) - Scatter Line - Station mit Multiplex - Channel Capacity 36
Entfernung zwischen den Stationen - 272,00 Km
TKUZ - Eskisehir (Kutahya Dagi) > TKYZ - Amasra (Kuskaya Tebes) - Scatter Line - Station mit Multiplex - Channel Capacity 6
Entfernung zwischen den Stationen - 332,00 Km
TKUZ - Eskisehir (Kutahya Dagi) > TBPZ - Izmir (Bespinar Tepesi) - Scatter Line - Station mit Multiplex - Channel Capacity 36
Entfernung zwischen den Stationen - 276,00 Km
TKUZ - Eskisehir (Kutahya Dagi) > TESZ - Eskisehir Tail - L.o.S.-Line - Station mit Multiplex - Channel Capacity 24
Entfernung zwischen den Stationen - 69,40 Km
___________________________________________________________________________________________________________________________________________________________________________________________________________
Power Category, Transmitter Typ
Station TB, Power Category - II
Station TB, Transmitter Typ - 3 Scatter Line + 1 Radio Line
Station TB, Transmitter Typ - 3 Scatter Line + 1 Radio Line
Information zu der Energieversorgung der Liegenschaft:
Die Energieversorgung der ACE-High Stationen lassen sich in sechs allgemeine Kategorien einteilen, die sich aus unterschiedlichen Kombinationen der Stromversorgung aus der internen Energieversorgung von Generatoren innerhalb der Liegenschaft ergeben. Sie werden wie folgt bezeichnet:
"Category II": Die Primärenergie wird von zwei langsam laufenden, nicht automatisch startenden Dieselgeneratoren gewonnen, wobei zwei weitere Dieselgeneratoren des gleichen Typs im Rahmen eines planmäßigen Austausch- und Wartungsplans verwendet werden.
___________________________________________________________________________________________________________________________________________________________________________________________________________
Beschreibungen
Link Seiten, Wikipedia
"Eskişehir (türkisch für „alte Stadt“; der ursprüngliche Name in der Antike und in Byzanz war Δορύλαιον Doryläum, deutsch früher Eski-Schehir) ist mit nahezu 790.000 Einwohnern (2020) die Hauptstadt der gleichnamigen Provinz, die seit 1993 zugleich eine Großstadtkommune (Büyükşehir belediyesi) ist." [4]
___________________________________________________________________________________________________________________________________________________________________________________________________________
Daten
Die ACE-High Station Eskişehir (Kutahya Dagi) wurde in den Jahren "o.A" bis "o.A" erbaut und ging nach einer Testphase im Jahr "o.A" in die offizielle Betriebsphase. Die Bezeichnung der ACE-High Station lautete nach der offizielen Inbetriebnahme der Station "Eskişehir (Kutahya Dagi)" und die NATO Code hierzu war "TB".
TB - Eskişehir (Kutahya Dagi) (T) Turky(B) NATO Codierung - Station B
___________________________________________________________________________________________________________________________________
1971, wurden alle ACE-High Stationen im "ACE-High Network Europe" neu codiert, die Bezeichnung der ACE-High Station lautete danach "Eskişehir (Kutahya Dagi)" und die NATO Code hierzu war "TKUZ"
1971, wurden alle ACE-High Stationen im "ACE-High Network Europe" neu codiert, die Bezeichnung der ACE-High Station lautete danach "Eskişehir (Kutahya Dagi)" und die NATO Code hierzu war "TKUZ"
TKUZ - Eskişehir (Kutahya Dagi) (T) Turkey (KU) Stadt / Geländebezeichnung (Z) ACE High System
_______________________________________________________________________________________________________________________________________________________________________________
Die Betriebsphase endete mit Schliessung der ACE-High Station.
______________________________________________________________________________________________________________________________________________________
Basis Personal der ACE-High Station
siehe Übersicht "Communications electronics personnel requirements for the ACE Frorward Scatter System"
_______________________________________________________________________________________________________________________________________________________________________________

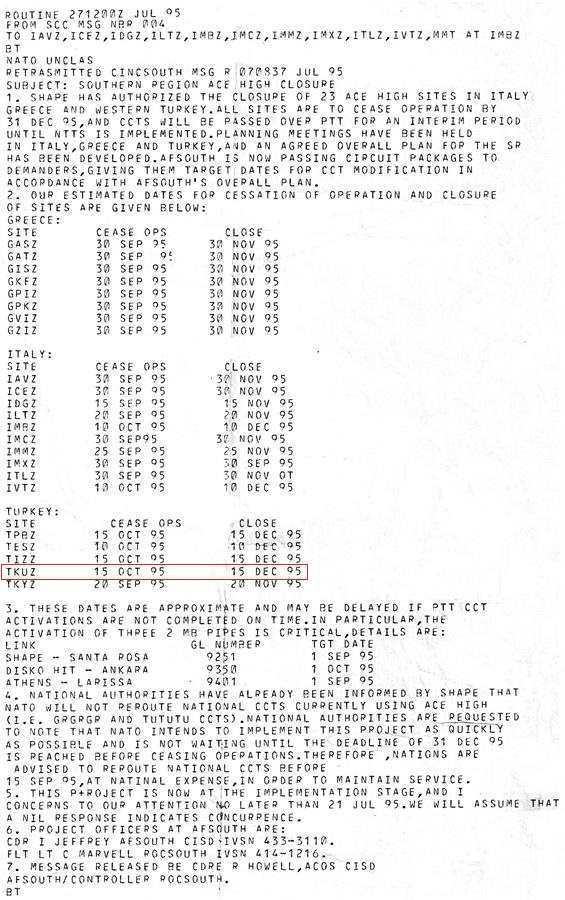

Abschaltung der ACE-High Site’s:
SHAPE (Supreme Headquarters Allied Powers Europe) hat die Schließung von 23 ACE-High Site’s in Italien und Griechenland, sowie in der westlichen Türkei zu dem 31.Dezember 1995 autorisiert. Ab dem 10.Oktober 1995 werden die CCTS, für eine Übergangszeit über die nationale Infrastruktur der PTT (Post- Telefon- und Telegrafenbetriebe) geschaltet, bis NTTS (NATO Terrestrial Transmission System) einen Gesamtplan für die endgültigen Telekommunikationsverbindungen in dem AFSOUTH Bereich realisiert hat.
___________________________________________________________________________________________________________________________________________________________________________________________________________
und das NADGE Radar System
Die in ca. 0,75 Km entfernte NADGE Radar Station Eskişehir (Kutahya Dagi), NADGE Radar Türkei 13, ist mit dem ACE-High System und mit dem Combined Air Operations Centre (CAOC 6) der Turkey's Air Force in Eskişehir verbunden.
2013, das CAOC 8-Torrejon, Spanien , im Jahr 2013 deaktiviert, und ersetzt an derselben Stelle durch das CAOC TJ in Torrejon.
2015, das Gelände der Liegenschaft, ist unter Google Earth erkennbar.
___________________________________________________________________________________________________________________________________________________________________________________________________________
heute (1)
Die militärische Nutzung der Liegenschaft durch das ACE-High System wurde vollständig beendet.
2019, Das Gelände der Liegenschaft, ist unter Google Earth erkennbar.
2025, Das Gelände der Liegenschaft, ist unter Google Earth erkennbar.
___________________________________________________________________________________________________________________________________________________________________________________________________________
2023, Zufahrt zu der Liegenschaft.
