ACE-High System von 1958 bis 1995
ACE-High System (Allied Command Europe Tropospheric Forward Scatter Communications Systems)
_____________________________________________________________________________________________________________________________________________________________________________
Izmir, City
  • Izmir Tail

38°23'28.60"N/27°08'41.10"O - 63 m.üNN
Antennen    üGND : L.o.S. Tower, Höhe unbekannt
Site Code ab 1958 : taa (Izmir Tail)
Site Code ab 1971 : TIZZ
Status                  : unbekannt
Status heute         : unbekannt
Ansicht                : Geographische Ansicht, 2020 (1)

___________________________________________________________________________________________________________________________________________________________________________________________________________
Die Position der Liegenschaft ist nicht eindeutig geklärt.
Die Liegenschaft befand sich auf dem Gelände der "General Vecihi Akin Garrison" nördlich gelegen und wurde in den späteren Jahren verlagert.
___________________________________________________________________________________________________________________________________________________________________________________________________________
Übersichtspläne - Bezeichnungen - Transmitterverbindungen, 1959 (1) (3)

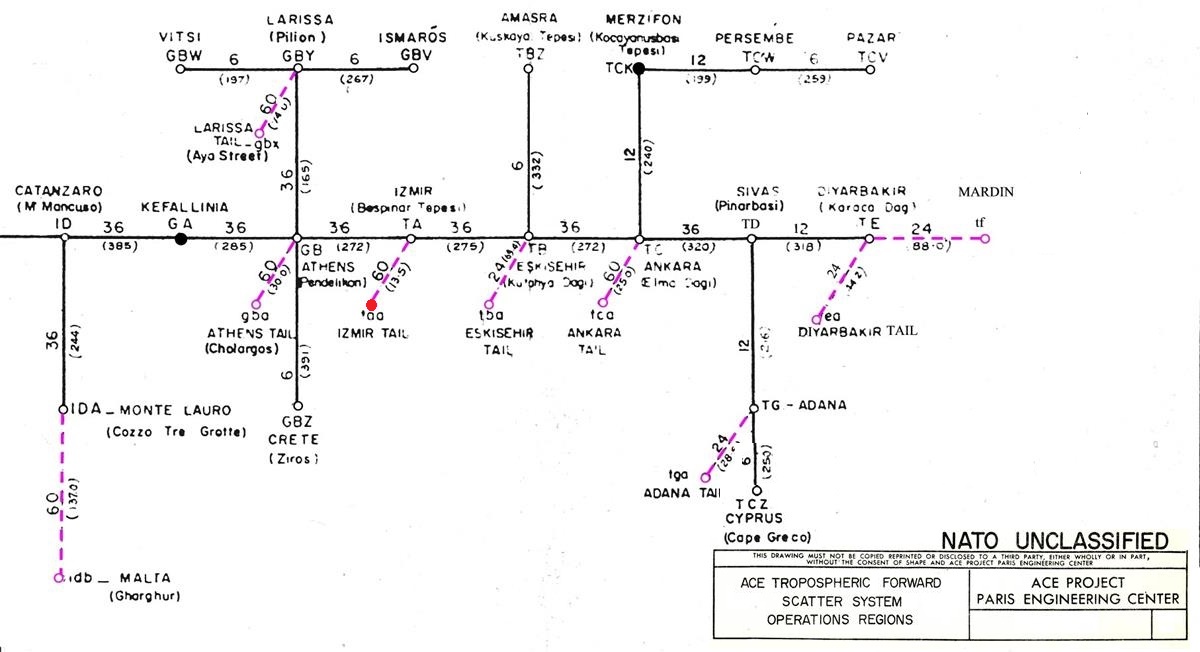

Linienplan, von 1959 (ACE-High System)
Verbindungen
taa - Izmir Tail > TA - Izmir (Bespinar Tepesi) - L.o.S.-Line - Station mit Multiplex - Channel Capacity 60
Entfernung zwischen den Stationen - 13,50 Km Station
___________________________________________________________________________________________________________________________________________________________________________________________________________

Übersichtspläne - Bezeichnungen - Transmitterverbindungen, 1976 (1) (4)
Linienplan, von 1976 (ACE-High System)
Verbindungen
TIZZ - Izmir Tail > TBPZ - Izmir (Bespinar Tepesi) - L.o.S.-Line  - Station mit Multiplex - Channel Capacity 60
Entfernung zwischen den Stationen - 13,50 Km
___________________________________________________________________________________________________________________________________________________________________________________________________________
Power Category, Transmitter Typ

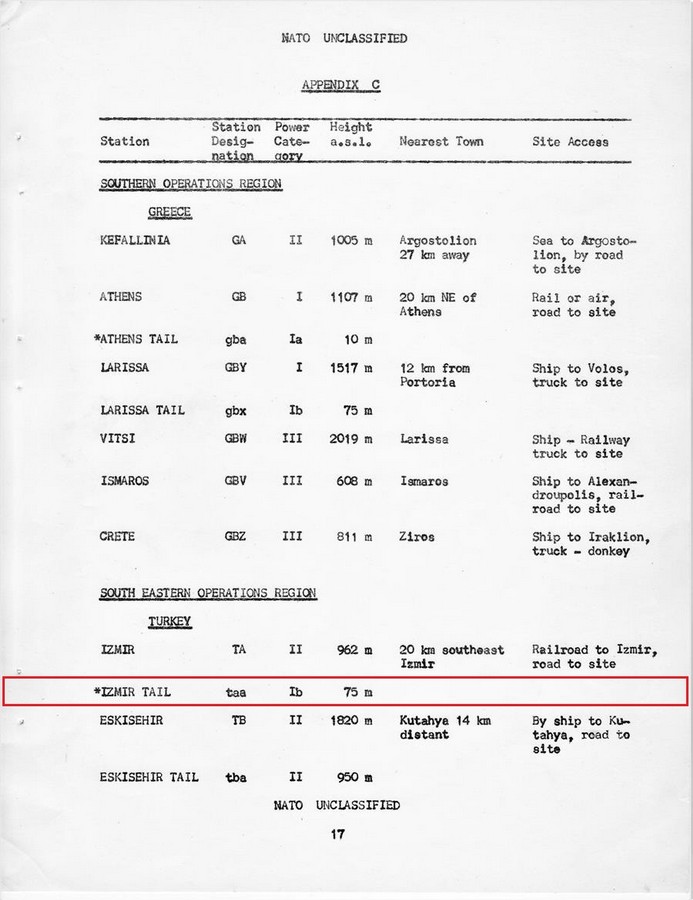

Station taa, Power Category - Ib
Station taa, Transmitter Typ - 1R (Radio Line)

Info zu Station Power Plant Categories:
Power Plant arrangements at ACE High Stations fall into ix general categories with are variante on combinations of main supplied from sources the station, and prime movers within the station. There are designated as follows:
"Category Ib" Primary power obtained from either local commercial supply or existing facilities with standby power derived from a high-speed automatic-starting diesel-driven alternator.

___________________________________________________________________________________________________________________________________________________________________________________________________________
Beschreibungen
Link Seiten, Wikipedia
Thema, Izmir [5]
Autor  - Wikipedia
Quelle - Wikipedia
ULR    - Wikipedia
"Izmir, früher lateinisch als Smyrna bekannt (türkisch İzmir, griechisch Σμύρνη Smýrni, altgriechisch Σμύρνα Smýrna), ist mit rund 4,4 Millionen Einwohnern die drittgrößte Stadt der Türkei und Hauptstadt der Provinz gleichen Namens. An der Ägäisküste am Golf von Izmir gelegen, beherbergt sie den nach Istanbul zweitgrößten Hafen des Landes. Nach einer Gebietsreform ist Izmir eine Großstadtkommune (Büyükşehir belediyesi) und damit flächen- und einwohnermäßig identisch mit der Provinz.

Erste Siedlungen auf dem Gebiet des heutigen Izmir datieren ca. 6500–4000 v. Chr. Das Gebiet wurde von Luwiern, Hethitern, Phrygern und Griechen erobert bzw. besiedelt." [5]
___________________________________________________________________________________________________________________________________________________________________________________________________________
Daten

Die ACE-High Station Izmir Tail wurde in den Jahren "o.A" bis "o.A" erbaut und ging nach einer Testphase im Jahr "o.A" in die offizielle Betriebsphase. Die Bezeichnung der ACE-High Station lautete nach der offizielen Inbetriebnahme der Station "Izmir Tail" und die NATO Code hierzu war "taa".
taa - Izmir Tail (T) Turkey (aa) NATO Codierung - Station aa
___________________________________________________________________________________________________________________________________
1971, wurden alle ACE-High Stationen im "ACE High Network Europe" neu codiert, die Bezeichnung der ACE-High Station lautete danach "Izmir Tail" und die NATO Code hierzu war "TIZZ"
TIZZ - Izmir Tail (T) Turkey (IZ) Stadt / Geländebezeichnung (Z) ACE High System
___________________________________________________________________________________________________________________________________
Die Betriebsphase endete mit Schliessung der ACE-High Station.
______________________________________________________________________________________________________________________________________________________
Basis Personal der ACE-High Station
siehe Übersicht "COMMUNICATIONS ELECTRONICS PERSONNEL REQUIREMENTS FOR THE CAE FORWARD SCATTER SYSTEM"
_______________________________________________________________________________________________________________________________________________________________________________

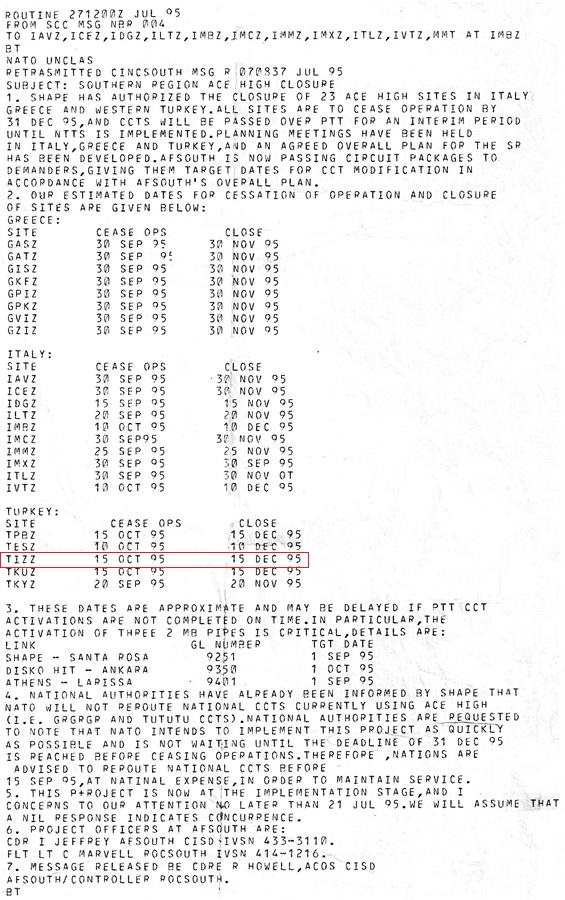

Abschaltung der ACE High Site’s:

SHAPE (Supreme Headquarters Allied Powers Europe) hat die Schließung von 23 ACE-High Site’s in Italien und Griechenland, sowie in der westlichen Türkei zu dem 31.Dezember 1995 autorisiert. Ab dem 10.Oktober 1995 werden die CCTS, für eine Übergangszeit über die nationale Infrastruktur der PTT (Post- Telefon- und Telegrafenbetriebe) geschaltet, bis NTTS (NATO Terrestrial Transmission System) einen Gesamtplan für die endgültigen Telekommunikationsverbindungen in dem AFSOUTH Bereich realisiert hat.
___________________________________________________________________________________________________________________________________________________________________________________________________________
heute (1)

Die militärische Nutzung der Liegenschaft durch das ACE-High System wurde vollständig beendet.
2020, Das Gelände der Liegenschaft, ist unter Google Earth erkennbar.
_____________________________________________________________________________________________________________________________________________________________________________
Bild - Quellenangaben
(PA) Privates Archiv
(1) Geographische Ansicht
(1) Google Earth, Google Street
(2) Wikipedia, Coat of arms of Allied Joint Force Command Naples > JFC Naples
(3) Station Codes and Network Routes
(3) NATO Linienplan, 1959
(4) Geographic Locations of the NICS
(4) NATO Linienplan, 1976
(5) Wikipedia, Datei:Skyscrapers in Izmir - Turkey.jpg
Text - Quellenangaben
[1] Wikimapia.org / Militär
[1] Wikimapia
[2] Wikipedia, Logo
[3] Handbuch, Volume I
[3] Quellenschutz, ID 201_01
[4] Power category Stations von 1963
[4] Handbuch, Volume II, Section 3.1, Page 3
[5] Wikipedia, Izmir
