Hehn
  • Hehn

51°10'51.44"N/6°23'37.77"O - 81 m.üNN
Antennen    üGND : L.o.S. Tower, Höhe 70 m
Site Code ab 1958 : abb (Moenchen-Gladbach Tail 1)
Site Code ab 1971 : AHEZ
Status                  : Aufgegebene Nutzung
Status heute         : Renaturierte Liegenschaft
Ansicht                 : aktive NATO-Liegenschaft (5)

Der Gittermastturm hatte eine Höhe von 70 mtr, der dahinter sichtbare Stahlbetonturm ist nicht dem ACE-High System zugeordnet, sondern der nationalen Seite. (Fernmelde- und Elektronische Aufklärung der Luftwaffe, Fernmelderegiment 11 oder 12)
Weitere Nutzung der Liegenschaft durch:
System
PositionStation
Hehn
Hehn
___________________________________________________________________________________________________________________________________________________________________________________________________________

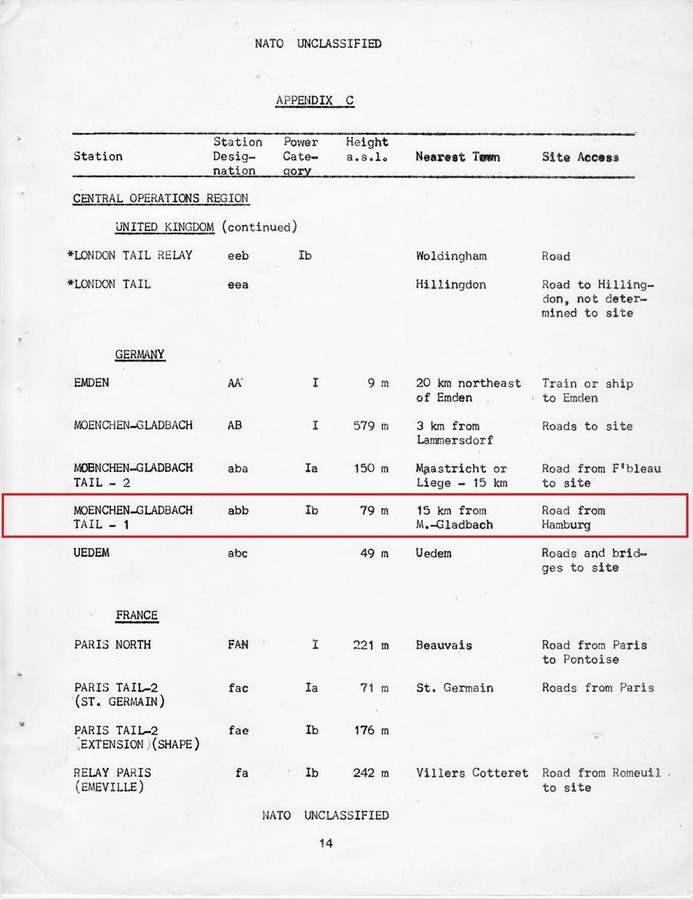

Übersichtspläne - Bezeichnungen - Transmitterverbindungen, 1959 (1) (3)

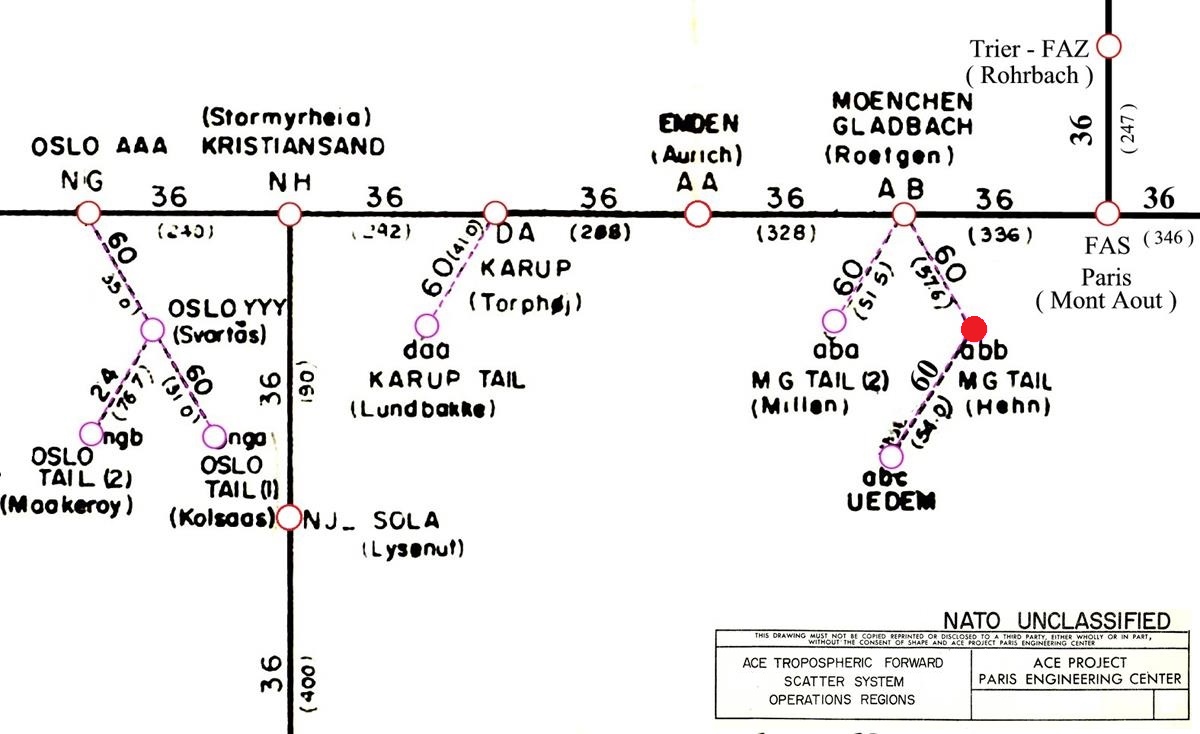

Linienplan, von 1959 (ACE-High System)
Verbindungen
abb - Moenchengladbach Tail (1) - (Hehn) > abc - Uedem - L.o.S.-Line - Station mit Multiplex  - Channel Capacity 60
Entfernung zwischen den Stationen - Luftlinie - 54,00 Km
abb - Moenchengladbach - Tail (1) - (Hehn) > AB - Moenchengladbach - (Roetgen) - L.o.S.-Line - Station mit Multiplex
Channel Capacity 60 - Entfernung zwischen den Stationen - Luftlinie - 57,60 Km

___________________________________________________________________________________________________________________________________________________________________________________________________________
Linienplan, von 1976 (ACE-High System)
Verbindungen
AHEZ - Hehn > AUEZ - Uedem - L.o.S.-Line - Station mit Multiplex  - Channel Capacity 60
Entfernung zwischen den Stationen - Luftlinie - 54,00 Km
AHEZ - Hehn > ALAZ - Lammersdorf - L.o.S.-Line - Station mit Multiplex  - Channel Capacity 60
Entfernung zwischen den Stationen - Luftlinie - 57,60 Km

AHEZ - Hehn > HBRZ - Brunssum - L.o.S-Line - 1x Thru-Supergroup (5 Gruppen je 12 Kanäle) [7]
Entfernung zwischen den Stationen - Luftlinie - 40,00 Km
______________________________________________________________________________________________________________________________________________________________________________
Linienplan, von ~1993 (British Army of the Rhine / BAOR Germany)

Verbindungen
AHEZ - Hehn > BAOR - Roetgen - L.o.S.-Line
Entfernung zwischen den Stationen - Luftlinie - 58,00 Km
AHEZ - Hehn >  JHQ Rheindahlen - Cable Line
Entfernung zwischen den Stationen - Luftline - 4,90 Km
___________________________________________________________________________________________________________________________________________________________________________________________________________

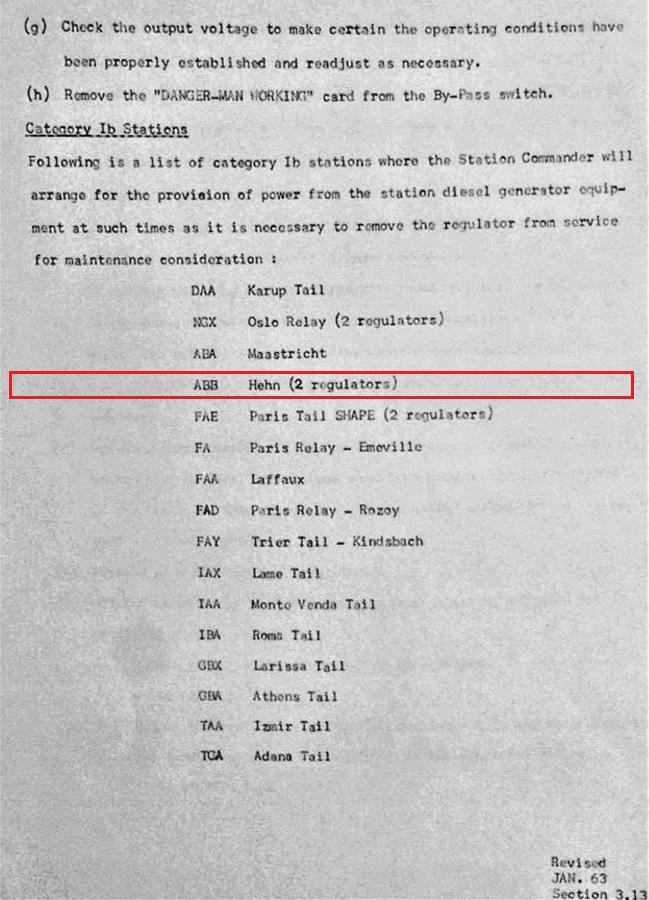

Power Category, Transmitter Typ
Station abb, Power Category - Ib
Station abb, Transmitter Typ -  2R (Radio Line)

Info zu Station Power Plant Categories:
Power Plant arrangements at ACE High Stations fall into ix general categories with are variante on combinations of main supplied from sources the station, and prime movers within the station. There are designated as follows:
"Category Ib" Primary power obtained from either local commercial supply or existing facilities with standby power derived from a high-speed automatic-starting diesel-driven alternator.

___________________________________________________________________________________________________________________________________________________________________________________________________________
Bilddokumentationen, in der Betriebsphase (5)
___________________________________________________________________________________________________________________________________________________________________________________________________________
Bilddokumentationen, 2010
___________________________________________________________________________________________________________________________________________________________________________________________________________
Bilddokumentationen, 2017
___________________________________________________________________________________________________________________________________________________________________________________________________________
Beschreibungen
Link Seiten, Wikipedia
Thema, Hehn (Mönchengladbach) [3]
Autor  - Wikipedia
Quelle - Wikipedia
ULR    - Wikipedia
"Hehn ist ein Stadtteil von Mönchengladbach und gehört zum Stadtbezirk West." [3]
___________________________________________________________________________________________________________________________________________________________________________________________________________
Thema, Mercator-Kaserne (Euskirchen) [4]
Autor   - Wikipedia
Quelle  - Wikipedia
ULR    -  Wikipedia
"Die Mercator-Kaserne wurde zwischen 1936 und 1938 im Zuge der Wehrmachts­erweiterung an der Frauenberger Straße in Euskirchen (Rheinland) erbaut.

Nach dem Zweiten Weltkrieg diente sie zunächst zur Unterbringung von Familien, die kriegsbedingt obdachlos geworden waren. Bis 1950 waren dort noch 41 Familien mit 181 Personen untergebracht. Seit 1951 nutzte die Belgische Armee die Kaserne und erweiterte sie. Während dieser Zeit hieß sie „Selzate-Kaserne“. Seit 1970 nutzte die deutsche Fernmeldeweitverkehrs-Kompanie die Kaserne und 1971 richtete die Big Band der Bundeswehr ihren Standort hier ein." [5]
___________________________________________________________________________________________________________________________________________________________________________________________________________
Daten

Die ACE-High Station "Moenchengladbach Tail 1" wurde in den Jahren "o.A" erbaut und ging nach einer Testphase im Jahr "o.A" in die offizielle Betriebsphase. Die Bezeichnung der ACE-High Station lautete nach der offizielen Inbetriebnahme der Station - "Moenchengladbach - Tail 1" und die NATO Code war "abb".
abb - Moenchengladbach - Tail 1 (a) Allemagne (bb) NATO Codierung - Station bb
_______________________________________________________________________________________________________________________________________________________________________________
1971, wurden alle ACE-High Stationen im "ACE High Network  Europe" neu codiert, die Bezeichnung der ACE-High Station lautete danach "Hehn" und die NATO Code hierzu "AHEZ".
AHEZ - Hehn (A) Allemagne (HE) Stadt / Geländebezeichnung (Z) ACE High System
_______________________________________________________________________________________________________________________________________________________________________________
1995, Die Betriebsphase endete mit Schliessung der ACE High Station im Oktober.
____________________________________________________________________________________________________________________________________________________
Hintergrundinformationen

Im Westen der Stadt Mönchengladbach, zwischen den Stadtteilen Hehn, Holt und Rheindahlen, wurde auf dem ehemaligen durch die britische Rheinarmy - BAOR British Army of the Rhine (Wikipedia) - bis 1996 genutzen Areal - Ayrshine Barracks North -, das neue Borussia - Stadion im neu erstellten Boroussia Park errichtet. Fast das gesamte Areal der britschen Rheinarmy wurde rekultiviert, ebenso die nahe dem Friedhof Holt gelegene militärische Liegenschaft, die NATO Richtfunkstelle Hehn, resp. der ACE-High Station Hehn - AHEZ.
Diese L.o.S.-Line of sight - Station, eine Tail Route der südlich gelegenen NATO Richtfunkstation Lammersdorf - ALAZ - führte von Lammersdorf über diese ACE- High-Station Hehn - AHEZ - weiter mit einer L.o.S.-Line of sight - Verbindung nördlich nach Uedem, zu der NATO Station Uedem - AUEZ - und endete dort.
___________________________________________________________________________________________________________________________________________________________________________________________________________
heute (1)

Die militärische Nutzung der Liegenschaft durch das ACE-High System wurde vollständig beendet.
1995, Die militärische Nutzung der Liegenschaft wurde vollständig beendet
2000, Die Satellitenaufnahmen nach waren die Gebäude der ACE-High Station Hehn - AHEZ - mit Sicherheit bis zum Jahr 2000 von der Substanz noch vorhanden, danach wurde das Gelände rekultiviert.
2010, Im Jahr 2010, ist von der militärischen Liegenschaft nur noch die betonierte rep.befestigte Basisfläche der ACE-High Station Hehn - AHEZ - deutlich erkennbar. Es sind keine Gebäude oder technischen Einrichtungen mehr vorhanden. Die Zufahrt zu der ACE-High Station Hehn - AHEZ - ist heute noch vorhanden, nebst Einfahrtstor und Klingelanlage. Auf dem weiteren Gelände der ehemaligen militärischen Liegenschaft sind noch einige Fundamentreste und Kanalfrequemente sichtbar.
2020, Das Gelände der Liegenschaft, ist unter Google Earth nicht erkennbar.
2021, Das Gelände der Liegenschaft, ist unter Google Earth nicht erkennbar.
___________________________________________________________________________________________________________________________________________________________________________________________________________
_______________________________________________________________________________________________________________________________________________________________________________

2015, Zufahrt zu der Liegenschaft.







_____________________________________________________________________________________________________________________________________________________________________________
