ACE-High System von 1958 bis 1995
ACE-High System (Allied Command Europe Tropospheric Forward Scatter Communications Systems)
_____________________________________________________________________________________________________________________________________________________________________________
Tirazli
  • Izmir (Beşpınar Tepesi)

38°18'48.72"N /27°1'29.89"O - 964 m.üNN
Antennen    üGND : Scatter, Höhe unbekannt
Antennen    üGND : L.o.S. Tower, Höhe unbekannt
Site Code ab 1958 : TA (Izmir)
Site Code ab 1971 : TBPZ
Status                  : unbekannt
Status heute         : unbekannt
Ansicht                 : Geographische Ansicht, 2005 (1)
___________________________________________________________________________________________________________________________________________________________________________________________________________
Übersichtspläne - Bezeichnungen - Transmitterverbindungen, 1959 (1) (3)
Linienplan, von 1959 (ACE-High System)
Verbindungen
TA - Izmir (Bespinar Tepesi) > GB - Athens (Pendelikon) - Scatter Line - Station mit Multiplex - Channel Capacity 36
Entfernung zwischen den Stationen - 272,00 Km
TA - Izmir (Bespinar Tepesi) > TB - Eskisehire (Katahya Dagi) - Scatter Line - Station mit Multiplex - Channel Capacity 36
Entfernung zwischen den Stationen - 270,00 Km
TA - Izmir (Bespinar Tepesi) > taa - Izmir Tail - L.o.S.-Line - Station mit Multiplex - Channel Capacity 60
Entfernung zwischen den Stationen - 13,50 Km
___________________________________________________________________________________________________________________________________________________________________________________________________________

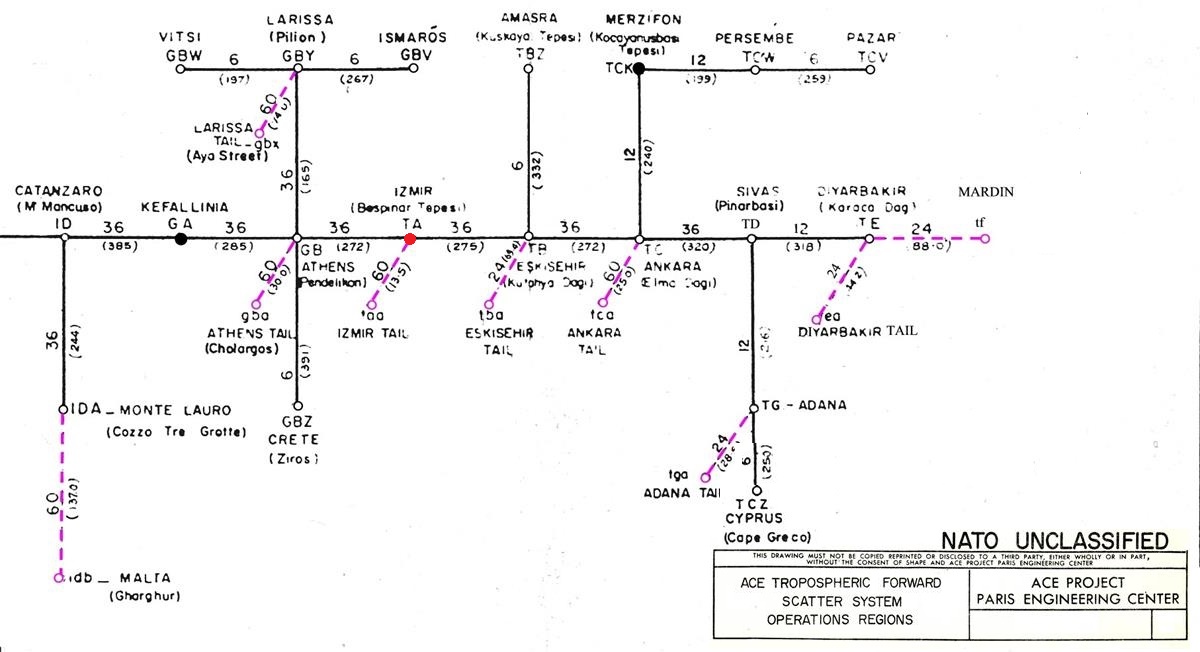

Übersichtspläne - Bezeichnungen - Transmitterverbindungen, 1976 (1) (4)
Linienplan, von 1976 (ACE-High System)
Verbindungen
TBPZ - Izmir (Bespinar Tepesi) > GPKZ - Athens (Pendelikon) - Scatter Line - Station mit Multiplex - Channel Capacity 36
Entfernung zwischen den Stationen - 272,00 Km
TBPZ - Izmir (Bespinar Tepesi) > TKUZ - Eskisehire (Katahya Dagi) - Scatter Line - Station mit Multiplex - Channel Capacity 36
Entfernung zwischen den Stationen - 270,00 Km
TBPZ - Izmir (Bespinar Tepesi) > TIZZ - Izmir Tail - L.o.S.-Line - Station mit Multiplex - Channel Capacity 60
Entfernung zwischen den Stationen - 13,50 Km
___________________________________________________________________________________________________________________________________________________________________________________________________________
Linienplan, von 1976 (SatCom System)

Verbindungen
TBPZ - Izmir (Bespinar Tepesi) > SatCom Station - F13 Oglananasi - L.o.S.-Line - Channel Capacity o.A
Entfernung zwischen den Stationen -  19,00 Km
___________________________________________________________________________________________________________________________________________________________________________________________________________

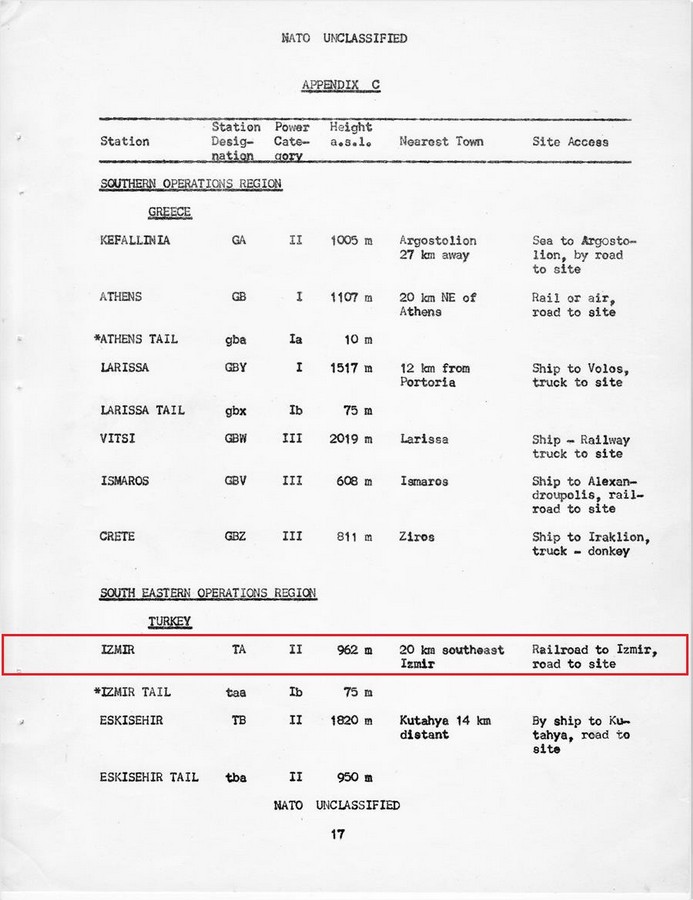

Power Category, Transmitter Typ
Station TA, Power Category - II
Station TA, Transmitter Typ - 2S + 1R (Scatter Line + Radio Line)

Info zu Station Power Plant Categories.
Power Plant arrangements at ACE High Stations fall into ix general categories with are variante on combinations of main supplied from sources the station, and prime movers within the station. There are designated as follows:
"Category II" Primary power obtained from two low-speed-non-automatic-starting diesel-driven alternators, with a further two diesel-driven alternators of the same type used in a scheduled substitition and maintenance plan.

___________________________________________________________________________________________________________________________________________________________________________________________________________
Beschreibungen
Link Seiten, Wikipedia
Thema, Izmir [4]
Autor  - Wikipedia
Quelle - Wikipedia
ULR    - Wikipedia
"Izmir, früher lateinisch als Smyrna bekannt (türkisch İzmir, griechisch Σμύρνη Smýrni, altgriechisch Σμύρνα Smýrna), ist mit rund 4,4 Millionen Einwohnern die drittgrößte Stadt der Türkei und Hauptstadt der Provinz gleichen Namens. An der Ägäisküste am Golf von Izmir gelegen, beherbergt sie den nach Istanbul zweitgrößten Hafen des Landes. Nach einer Gebietsreform ist Izmir eine Großstadtkommune (Büyükşehir belediyesi) und damit flächen- und einwohnermäßig identisch mit der Provinz.

Erste Siedlungen auf dem Gebiet des heutigen Izmir datieren ca. 6500–4000 v. Chr. Das Gebiet wurde von Luwiern, Hethitern, Phrygern und Griechen erobert bzw. besiedelt." [4]
___________________________________________________________________________________________________________________________________________________________________________________________________________
Daten

Die ACE-High Station Izmir (Bespinar Tepesi) wurde in den Jahren "o.A" bis "o.A" erbaut und ging nach einer Testphase im Jahr "o.A" in die offizielle Betriebsphase. Die Bezeichnung der ACE-High Station lautete nach der offizielen Inbetriebnahme der Station "Izmir" und die NATO Code hierzu war "TA".
TA - Izmir (T) Turkey (A) NATO Codierung - Station A
___________________________________________________________________________________________________________________________________
1971, wurden alle ACE-High Stationen im "ACE High Network Europe" neu codiert, die Bezeichnung der ACE-High Station lautete danach "Izmir (Bespinar Tepesi)" und die NATO Code hierzu war "TBPZ"
TBPZ - Izmir (T) Turkey (BP) Stadt / Geländebezeichnung (Z) ACE High System
___________________________________________________________________________________________________________________________________
Die Betriebsphase endete mit Schliessung der ACE-High Station.
______________________________________________________________________________________________________________________________________________________
Basis Personal der ACE-High Station
siehe Übersicht "COMMUNICATIONS ELECTRONICS PERSONNEL REQUIREMENTS FOR THE CAE FORWARD SCATTER SYSTEM"
_______________________________________________________________________________________________________________________________________________________________________________

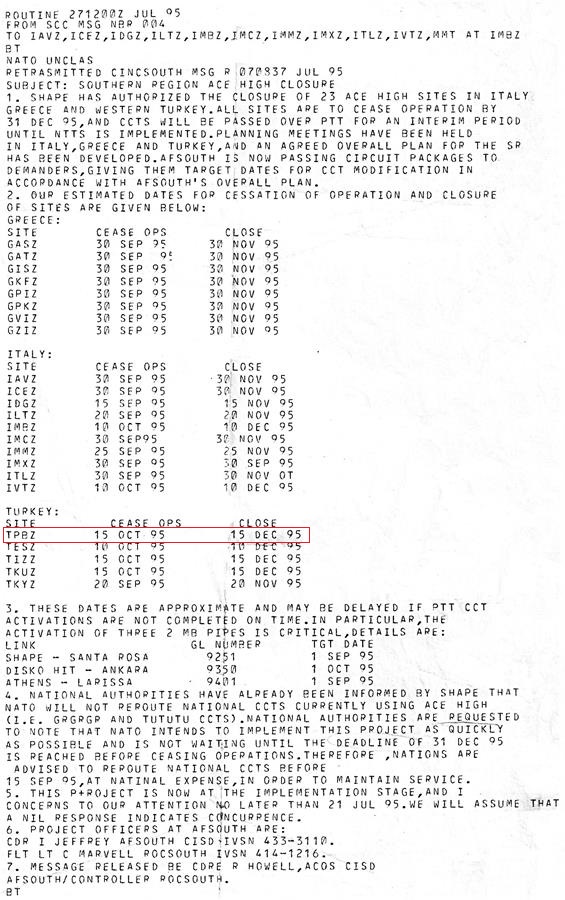

Abschaltung der ACE-High Site’s:

SHAPE (Supreme Headquarters Allied Powers Europe) hat die Schließung von 23 ACE-High Site’s in Italien und Griechenland, sowie in der westlichen Türkei zu dem 31.Dezember 1995 autorisiert. Ab dem 10.Oktober 1995 werden die CCTS, für eine Übergangszeit über die nationale Infrastruktur der PTT (Post- Telefon- und Telegrafenbetriebe) geschaltet, bis NTTS (NATO Terrestrial Transmission System) einen Gesamtplan für die endgültigen Telekommunikationsverbindungen in dem AFSOUTH Bereich realisiert hat.
___________________________________________________________________________________________________________________________________________________________________________________________________________
und das NADGE Radar System

Die in ca. 4,35 Km entfernte NADGE Radar Station Izmir, NADGE Radat Türkei (17),  ist mit dem ACE-High System und mit dem Combined Air Operations Centre (CAOC 6) der Turkey's Air Force in Eskisehir verbunden.

2013, das CAOC 8-Torrejon, Spanien , im Jahr 2013 deaktiviert, und ersetzt an derselben Stelle durch das CAOC TJ in Torrejon.
2021, das Gelände der Liegenschaft, ist unter Google Earth erkennbar.
___________________________________________________________________________________________________________________________________________________________________________________________________________
heute (1)

Die militärische Nutzung der Liegenschaft durch das ACE-High System wurde vollständig beendet.
2005, Das Gelände der Liegenschaft, ist unter Google Earth erkennbar.
2021, Das Gelände der Liegenschaft, ist unter Google Earth nicht erkennbar.
___________________________________________________________________________________________________________________________________________________________________________________________________________
2014, Zufahrt zu der Liegenschaft
_____________________________________________________________________________________________________________________________________________________________________________
