ACE-High System > Bereich, AFNORTH > Dänemark > Lundebakke
ACE-High System von 1958 bis 1995
ACE-High System (Allied Command Europe Tropospheric Forward Scatter Communications Systems)
_____________________________________________________________________________________________________________________________________________________________________________
Munklinde
  • Lundebakke

56°13'48.38"N/9°09'48.22"O - 68 m.üNN
Antennen    üGND : L.o.S. Tower, Höhe 80 m
Site Code ab 1958 : daa (Karup Tail)
Site Code ab 1971 : DLUZ
Status                  : Aufgegebene Nutzung
Status heute         : 2013, die Liegenschaft wurde zum Verkauf gestellt.
Ansicht                : aktive NATO-Liegenschaft, 1978 (5)


___________________________________________________________________________________________________________________________________________________________________________________________________________

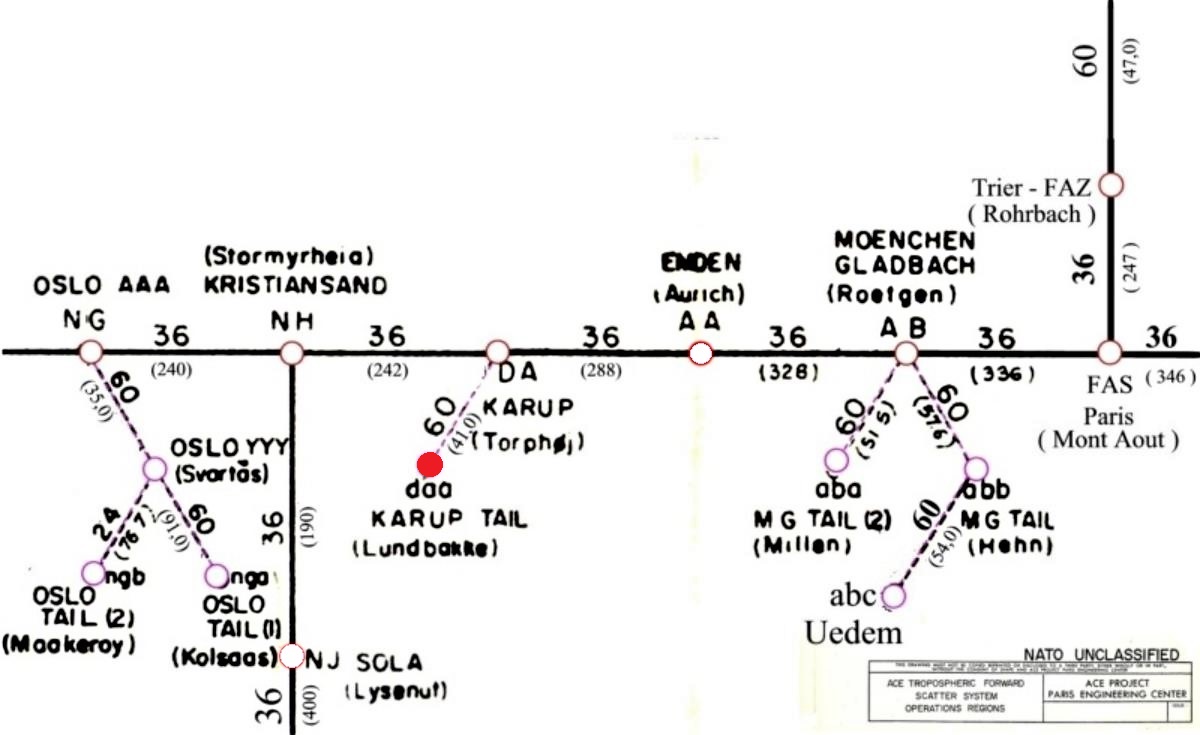

Übersichtspläne - Bezeichnungen - Transmitterverbindungen, 1959 (1) (3)
Linienplan, von 1959 (ACE-High System)
Verbindungen
daa - Karup Tail (Lundebakke) > DA - Karup (Torphoej) - L.o.S.-Line - Station mit Multiplex  - Channel Capacity 60
Entfernung zwischen den Stationen - Luftlinie - 41,00 Km

___________________________________________________________________________________________________________________________________________________________________________________________________________

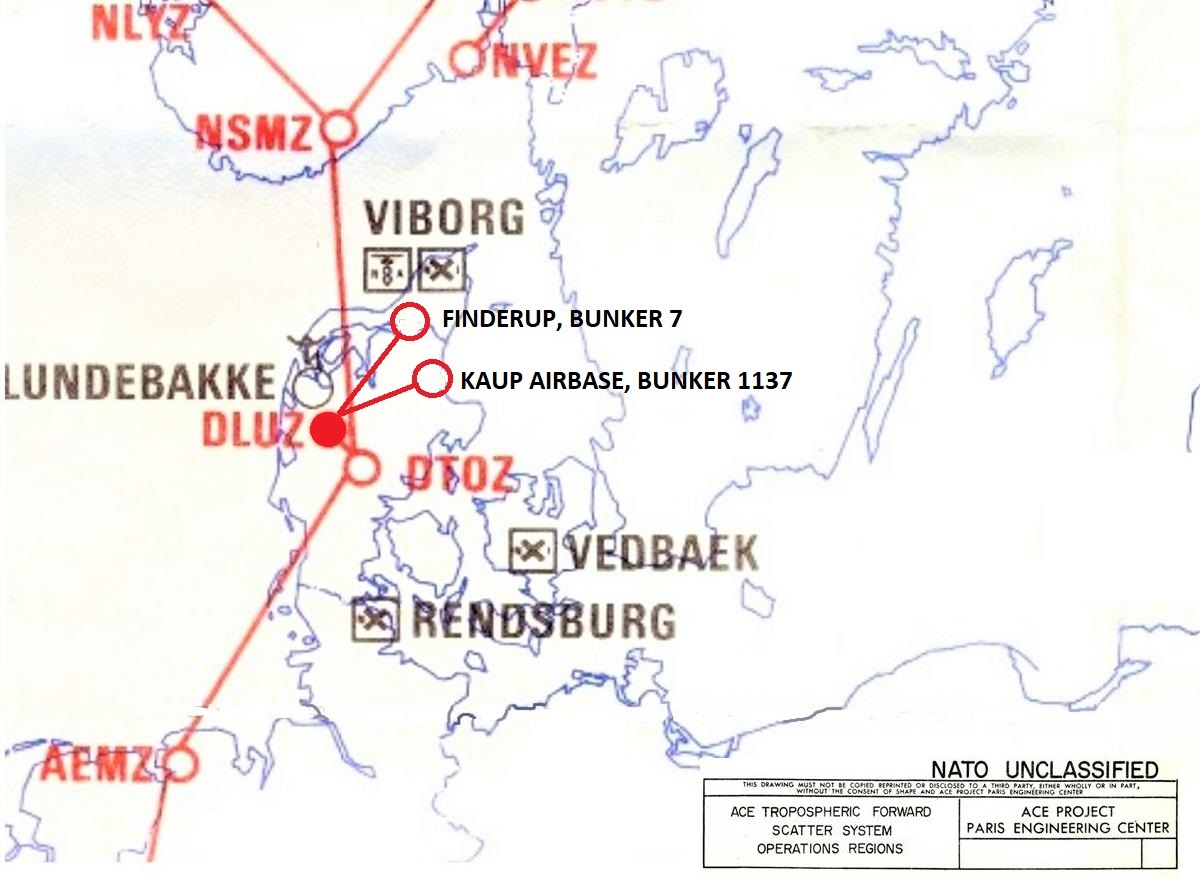

Übersichtspläne - Bezeichnungen - Transmitterverbindungen, 1976 (1) (4) (5)
Linienplan, von 1976 (ACE-High System)
Verbindungen
DLUZ - Lundebakke > DTOZ - Kollemorten - L.o.S.-Line - Station mit Multiplex - Channel Capacity 60
Entfernung zwischen den Stationen - Luftlinie - 41,00 Km
_____________________________________________________________________________________________________________________________________________________________________________
Linienplan, von 1976 (SatCom System)

Verbindungen
DLUZ - Lundebakke > DLUX - SatCom - Station F10 - 3x Cable Line - Channel Capacity o.A.
Entfernung zwischen den Stationen - Luftlinie - 0,30 Km
_______________________________________________________________________________________________________________________________________________________________________________
NATO Bunker, Kommandostäbe

Verbindungen
DLUZ - Lundebakke > Bunker 1137 - Site Code Gyges - Karup Airbase - 3x 100 paarige Cable Line
Entfernung zwischen den Stationen - Luftlinie - 8,00 Km
DLUZ - Lundebakke > Bunker 7 - Finderup - L.o.S.Line - Channel Capacity o.A
Entfernung zwischen den Stationen - Luftlinie - 23.00 Km
___________________________________________________________________________________________________________________________________________________________________________________________________________

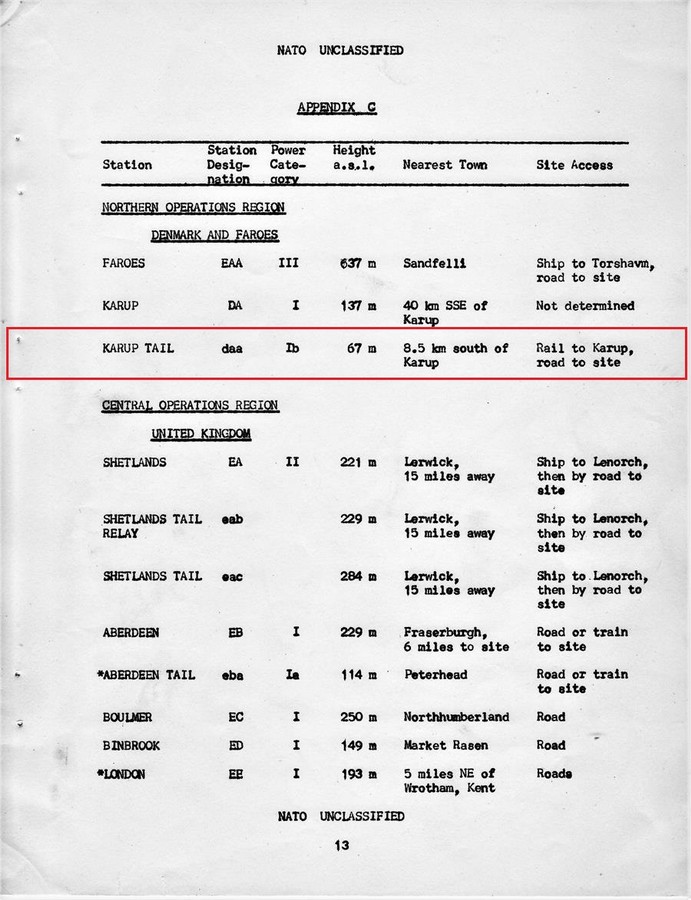

Power Category, Transmitter Typ
Station daa, Power Category - Ib
Station daa, Transmitter Typ - 1R (Radio Link)
2 Stück 3 m. Parabol Antennen

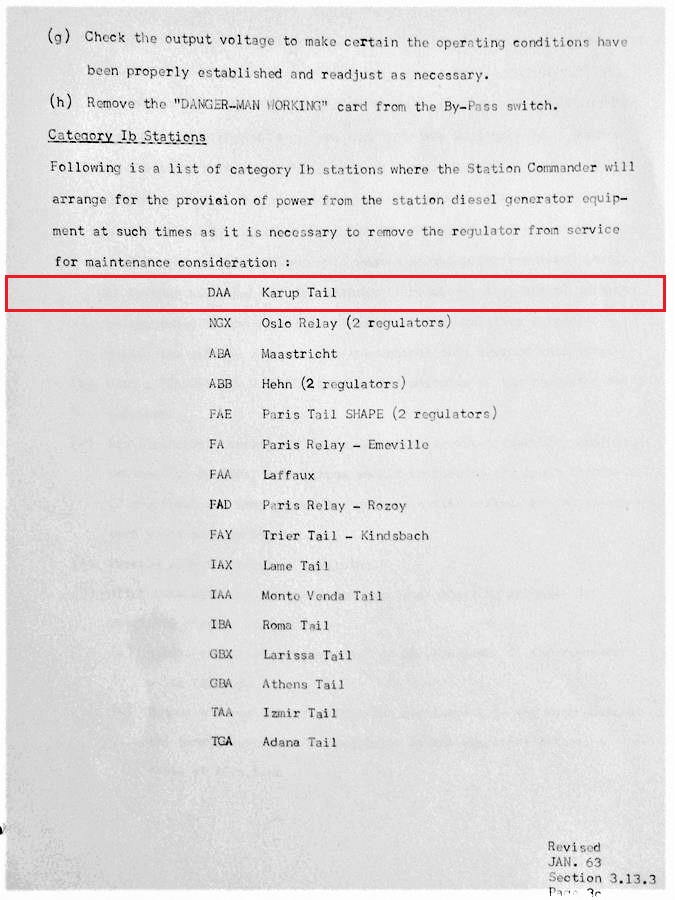

Info zu Station Power Plant Categories:
Power Plant arrangements at ACE High Stations fall into ix general categories with are variante on combinations of main supplied from sources the station, and prime movers within the station. There are designated as follows:
"Category Ib" Primary power obtained from either local commercial supply or existing facilities with standby power derived from a high-speed automatic-starting diesel-driven alternator.
___________________________________________________________________________________________________________________________________________________________________________________________________________
Bilddokumentationen, in der Betriebsphase (5) (6)
___________________________________________________________________________________________________________________________________________________________________________________________________________
Bilddokumentationen, Abschaltung der Station am 30.10.1992 / 14:28
___________________________________________________________________________________________________________________________________________________________________________________________________________
Bilddokumentationen (5) [5]
___________________________________________________________________________________________________________________________________________________________________________________________________________
Bilddokumentationen, Juni 2023 (5) [5]
___________________________________________________________________________________________________________________________________________________________________________________________________________
Bilddokumentationen, 2024 (1)
___________________________________________________________________________________________________________________________________________________________________________________________________________
Beschreibungen
Link Seiten, Wikipedia
Thema, Ikast [4]
Autor  - Wikipedia
Quelle - Wikipedia
ULR    - Wikipedia
"Ikast ist eine dänische Stadt im Zentrum der Region Midtjylland in Jütland. Sie liegt etwa zwölf Kilometer östlich der Stadt Herning und zählt 15.979 Einwohner (Stand 1. Januar 2022). Bis Dezember 2006 war Ikast Verwaltungssitz der Ikast Kommune. Seit Januar 2007 ist sie Sitz der Verwaltung der neu gebildeten Ikast-Brande Kommune." [4]
___________________________________________________________________________________________________________________________________________________________________________________________________________
Link Seiten, sonstige Publikationen
Dokumentiert im Jahrbuch der "Den Jyske Sparekasse" für die Städte Bording, Engesvang und Ikast. Ein sehr informativer Bericht der kleinen "NATO Station" in Munklinde in dänischer Sprache. (5) [3]

___________________________________________________________________________________________________________________________________________________________________________________________________________
Thema, Satcom Friends Club
Autor   - Satcom Friends Club
Quelle  - Web.dk
URL    -  Satcom F10 [5]
___________________________________________________________________________________________________________________________________________________________________________________________________________
Daten

Adresse: Flyverdetachment Lundebakke, Box 9 , DK-7451 Sunds, Danmark
Telefon : (07) 101386
_______________________________________________________________________________________________________________________________________________________________________________
Die ACE-High Station Karup Tail wurde in den Jahren 1960 - 1962 erbaut und ging nach einer Testphase im Jahr 1962 in die offizielle Betriebsphase. Die Bezeichnung der ACE-High Station lautete zu dieser Zeit - "Karup Tail - (Lundebakke)" und die NATO Code hierzu war "daa".
daa - Karup Tail - (Lundebakke) (d) Denmark (aa) NATO Codierung - Station aa
_______________________________________________________________________________________________________________________________________________________________________________
1971 wurden alle ACE-High Stationen im "ACE High Network Europe " neu codiert, die Bezeichnung der ACE-High Station lautete danach "Lundebakke" und die NATO Code hierzu "DLUZ".
DLUZ -Lundebakke (D) Denmark (LU) Lundebakk, später wurde das "e" hinzugefügt, Lundebakke, Stadt / Geländebezeichnung (Z) ACE-High System.
_______________________________________________________________________________________________________________________________________________________________________________
1992, Die Betriebsphase endete mit der Schliessung der ACE-High Station am 31.10.
______________________________________________________________________________________________________________________________________________________
Basis Personal der ACE-High Station
siehe Übersicht "COMMUNICATIONS ELECTRONICS PERSONNEL REQUIREMENTS FOR THE CAE FORWARD SCATTER SYSTEM"
___________________________________________________________________________________________________________________________________________________________________________________________________________
Hintergrundinformationen

Die nahegelegene SatCom Station Lundebakke sichert mit einem USV Unit, die Stromversorgung der ACE-High Station Lundebakke. Diese verfügt über ein NEA (Notstromaggregat) welches im "stand by " Modus betrieben wurde.

Die militärische Liegenschaft der ACE-High Station liegt NW von dem ca 1,4 Km entfernten Ortschaft Munklinde, auf einer Flache von ca. 3.590 m2.
2013, die Liegenschaft wurde zum Verkauf gestellt. (5)
___________________________________________________________________________________________________________________________________________________________________________________________________________
heute (1)

Die militärische Nutzung der Liegenschaft durch das ACE-High System wurde vollständig beendet.
2014, Das Gelände der Liegenschaft, ist unter Google Earth erkennbar.
2022, Das Gelände der Liegenschaft, ist unter Google Earth erkennbar.
___________________________________________________________________________________________________________________________________________________________________________________________________________

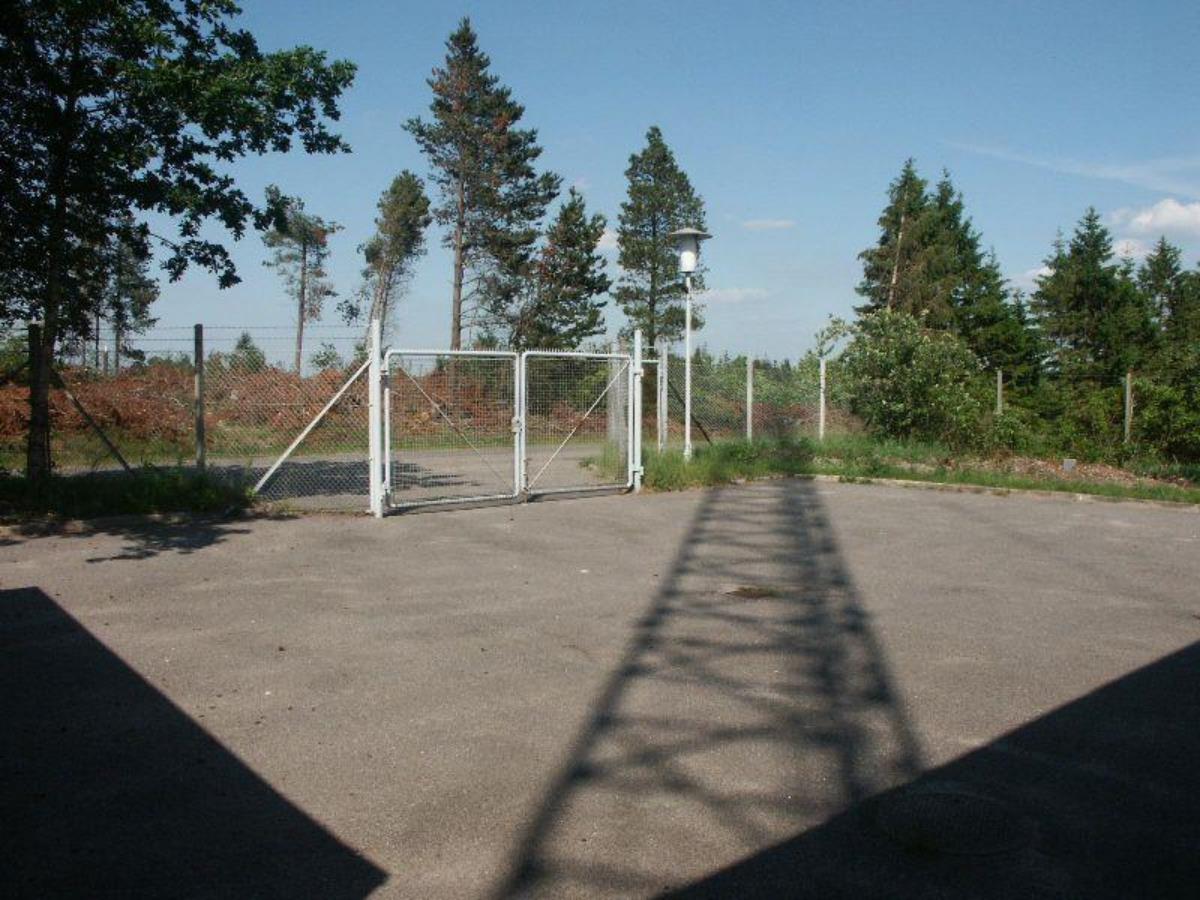

1978, Zufahrt zu der Liegenschaft.
