Ringstead
  • Ringstead Bay

50°37'55.96"N/2°21'41.69"W - 14 m.üNN
Antennen    üGND : Scatter, Höhe unbekannt
Antennen    üGND : Tower, Höhe unbekannt
Site Code             : unbekannt
Status                  : unbekannt
Status heute         : unbekannt
Ansicht                : Liegenschaft (3)
___________________________________________________________________________________________________________________________________________________________________________________________________________

Übersichtspläne - Bezeichnungen - Transmitterverbindungen
Linienplan (486L MEDCOM System)
___________________________________________________________________________________________________________________________________________________________________________________________________________

Beschreibungen
Link Seiten, Wikipedia
Thema, Ringstead [4]
Autor  - Wikipedia
Quelle - Wikipedia
URL    - Wikipedia
"Ringstead ist ein kleines Dorf an der Küste in Dorset, Südengland. Das Gebiet liegt an der Jurassic Coast und ist bekannt für seine natürliche Umgebung und Fossilien. Ringstead Bay und White Nothe liegen im Osten. Bran Point und Osmington Mills liegen im Westen.

Das moderne Dorf Ringstead liegt westlich des ursprünglich verlassenen Dorfes mit einigen ehemaligen Fischerhütten und Ferienhäusern. Obwohl der Strand hauptsächlich aus Kies besteht, ist er bei Urlaubern beliebt. Während des Zweiten Weltkriegs und des Kalten Krieges befand sich in Ringstead eine Radarstation, die als RAF Ringstead bekannt war." [4]


_______________________________________________________________________________________________________________________________________________________________________________
Thema, Ringstead Bay [3]
Autor  - Wikipedia
Quelle - Wikipedia
URL    - Wikipedia
"Ringstead Bay, mit dem kleinen Dorf Ringstead am östlichen Ende und der markanten Landzunge White Nothe am westlichen Ende, liegt an der Küste in Dorset, Südengland. Das Gebiet liegt an der Jurassic Coast und ist bekannt für seine natürliche Umgebung und Fossilien. " [3]
_______________________________________________________________________________________________________________________________________________________________________________
Thema, RAF Ringstead [5]
Autor  - Wikipedia
Quelle - Wikipedia
URL    - Wikipedia
"RAF Ringstead ist eine ehemalige Radarstation der Royal Air Force in Ringstead Bay, Dorset, England. Es zeichnet sich dadurch aus, dass es drei verschiedene Funktionen erfüllt hat: zuerst als Chain Home-Frühwarnradarstation während des Zweiten Weltkriegs und dann, während des Kalten Krieges, als Rotorstation und schließlich als Troposphären-Streustation der USAF. Die erste dieser Funktionen begann 1942; Die letzte Funktion wurde 1974 eingestellt. Die strukturellen Überreste wurden 2020 unter Denkmalschutz gestellt.

Chain Home war ein Ring von Frühwarnradarstationen, die ab den späten 1930er Jahren als Teil der Verteidigung des Zweiten Weltkriegs entlang der Küste errichtet wurden.
Die RAF Ringstead Chain Home Radar Station (bekannt als AMES12B und CH12B) wurde 1941 erbaut und war im März 1942 voll funktionsfähig.  Es wurde mit gut verstreuten Strukturen entworfen: doppelte Sender- und Empfangsblöcke, ein Umspannwerk und ein Bereitschaftshaus in erdgebundenen Bunkern, vier 325-Fuß-Sender-Antennenmasten aus Stahl und zwei selbsttragende 240-Fuß-Empfangsantennentürme aus Holz. Ringstead Chain Home wurde 1945 stillgelegt.

Im Jahr 1963 wurde in Ringstead eine Troposphären-Streustation der USAF eingerichtet, um eine kanalübergreifende Relaisverbindung vom High Wycombe Atomic Joint Co-Ordination Centre zu einem Gegenstück in Gorramendi in der Nähe von Elizondo in den spanischen Pyrenäen bereitzustellen. Im Rahmen dieser Sanierung wurden zwei Parabolantennen errichtet. Die Tropospheric Scatter Station wurde von der USAF No 6 Detachment, 2180 Communications Squadron, betrieben und 1974 geschlossen." [5]
_______________________________________________________________________________________________________________________________________________________________________________
Daten

Einen kleinen Hintergrund für den USAF-Teil (486L MEDCOM System) der RAF Station Ringstead Bay. Dieser war ein Teil der 2180 Communications Squadron, Detachment 6.

Die riesigen quadratischen Antennen waren 61 x 61 Meter groß, mit Feed-Hörner vor jeder Antenne. Die technische Ausrüstung bestand aus zwei Tropotransmitter, mit einer Leistung von jeweils 50 Kw. Die Signale wurden südlich nach Spanien zu der 827 Km entfernten Station Garramendi, Site 163 gesendet.

Es gab weitere nördliche Verbindungen in England mit einer Repeater-Station, welche den Informationen nach "Bulbarrow Hill" und weiter nach "Dean Hill" und "Golden Pot Towers" sendete und auf der "High Wycombe Air Base" (heute Wycombe Air Park) endete, bzw. wo sie mit dem UK Microwave System verbunden war. Dieses System war ein Teil der Frühwarnung mit Radarinformationen, die von den Aufstellungsorten in der östlichen Türkei kamen und bis nach Colorado geführt wurden.

Das System wurde in den frühen 70er Jahren durch Satellitenkommunikation ersetzt.
___________________________________________________________________________________________________________________________________________________________________________________________________________

Hintergrundinformationen

Von 1963 bis 1974 wurde in Ringstead eine Troposcatter Scatter Station der USAF eingerichtet, um eine kanalübergreifende Relaisverbindung vom High Wycombe (Atomic Joint Co-Ordination Centre) zu verschiedenen US-Atomstreitkräften im Ausland bereitzustellen. Zwei Parabolantennen wurden errichtet und in den 1970er Jahren demontiert.
___________________________________________________________________________________________________________________________________________________________________________________________________________

heute (1)

Die militärische Nutzung der Liegenschaft durch das 486L Medcom System wurde vollständig beendet.

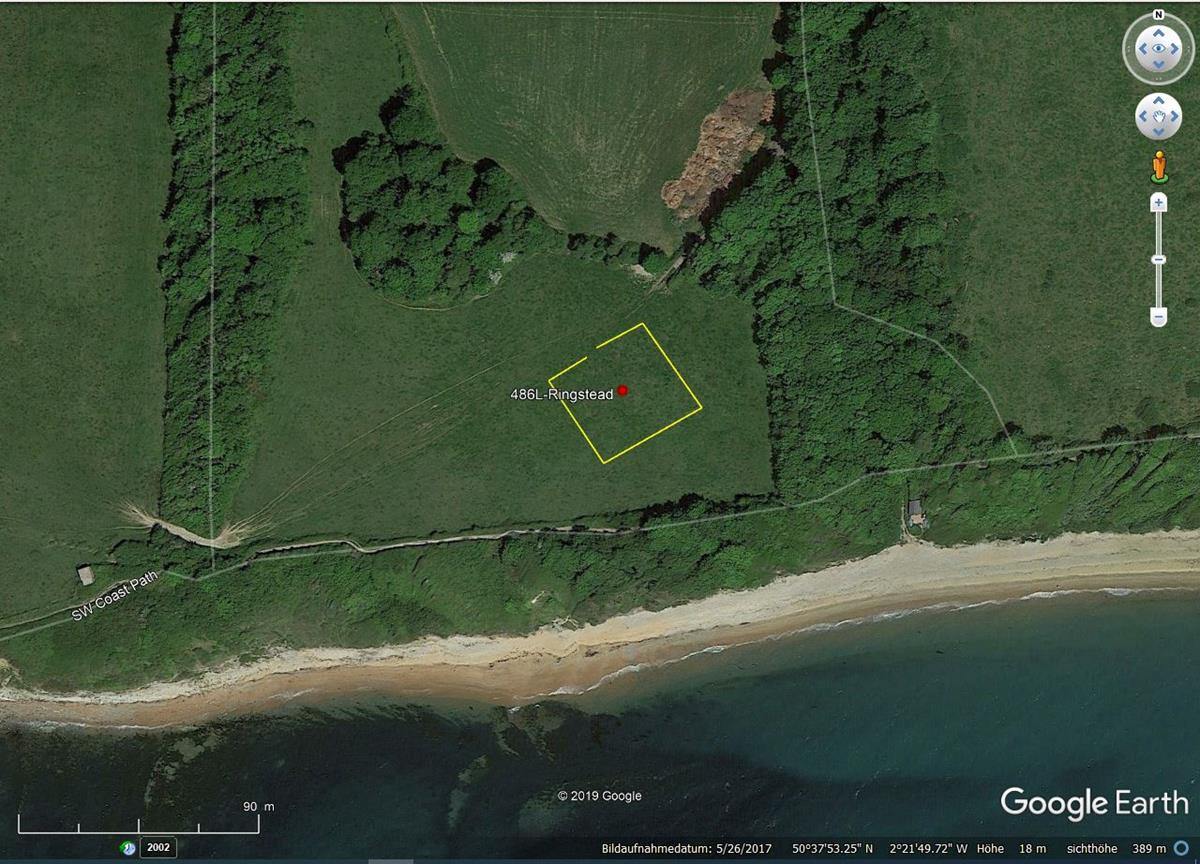

2017, Das Gelände der Liegenschaft, ist unter Google Earth nicht erkennbar.
_____________________________________________________________________________________________________________________________________________________________________________
Bild - Quellenangaben
(PA) Privates Archiv
(1) Geographische Ansicht
(1) Google Earth, Google Street
(3) Liegenschaft
(3) Quellenschutz, ID 3001_01 oG

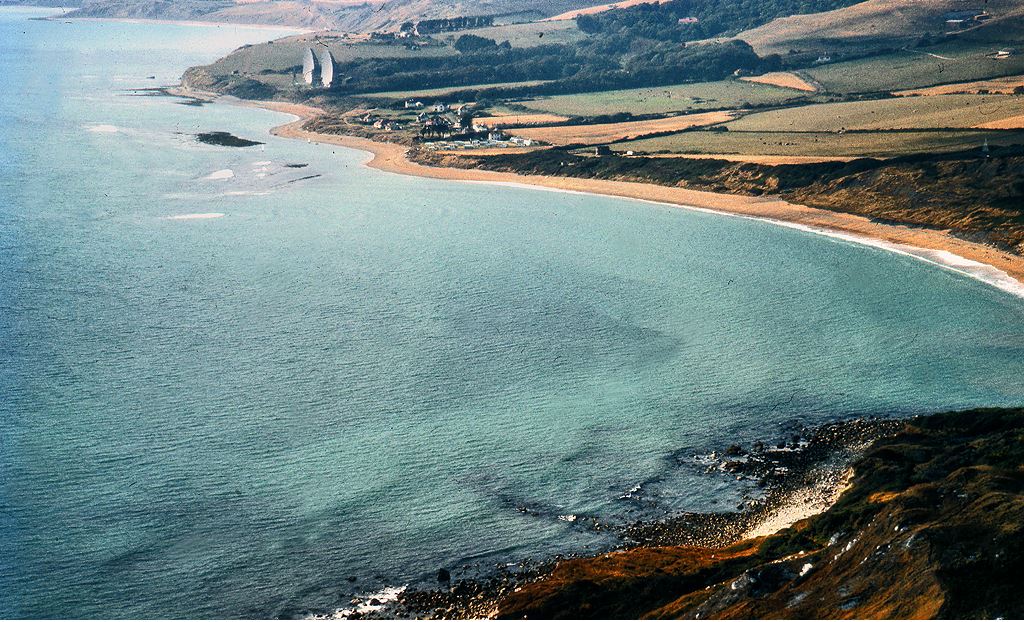

(4) Wikipedia, File:Ringstead Bay c.1970.jpg
