  • Naples

Site Code ab 1958 : IC (Naples)
Site Code ab 1971 : IICZ
Status                  : Aufgegebene Nutzung
Status heute         : weiterhin militärisch genutzt
Status heute         : Zona Militare
Ansicht                 : aktive NATO-Liegenschaft, 1971 (PA)
                           : Ansicht auf das Radio Equipment Building.

___________________________________________________________________________________________________________________________________________________________________________________________________________
Übersichtspläne - Bezeichnungen - Transmitterverbindungen, 1959 (1) (3)
Linienplan, von 1959 (ACE-High System)
Verbindungen
IC - Naples - (Ischia, Punto Fetto) > IB - Rome - (Tolfa) - Scatter Line - Station mit Multiplex
Channel Capacity 36 - Entfernung zwischen den Stationen - 224,00 Km
IC - Naples - (Ischia, Punto Fetto) > iba - Naples Tail - (Monte Pecoraro) - L.o.S.-Line - Station mit Multiplex
Channel Capacity 60  - Entfernung zwischen den Stationen - 34,00 Km
IC - Naples - (Ischia, Punto Fetto) > icy - Monte Vergine - (Monte Nardello) - L.o.S.-Line - Station mit Multiplex
Channel Capacity 24 - Entfernung zwischen den Stationen - 73,00 Km
IC- Naples - (Ischia, Punto Fetto) > ID - Catanzaro - (Monte Mancuso) - Scatter Line - Station mit Multiplex
Channel Capacity 36 - Entfernung zwischen den Stationen - 273,00 Km
____________________________________________________________________________________________________________________________________________________________________________________________________________

Übersichtspläne - Bezeichnungen - Transmitterverbindungen, 1976 (1) (4)
Linienplan, von 1976 (ACE-High System)
Verbindungen
IICZ - Naples > ITLZ - Rome - Scatter Line - Station mit Multiplex - Channel Capacity 36
Entfernung zwischen den Stationen - 224,00 Km
IICZ - Naples > IPEZ - Neaples Tail - L.o.S. Line - Station mit Multiplex - Channel Capacity 60
Entfernung zwischen den Stationen - 34,00 Km
IICZ - Naples > IMNZ - Monte Nardello - L.o.S. Line - Station mit Multiplex - Channel Capacity 24
Entfernung zwischen den Stationen - 73,00 Km
IICZ - Naples > IMMZ - Catanzaro - Scatter Line - Station mit Multiplex - Channel Capacity 36
Entfernung zwischen den Stationen - 273,00 Km
_______________________________________________________________________________________________________________________________________________________________________________________________________________
Power Category, Transmitter Typ
Station IC, vor 1968,      Power Category - I
Station IC, vor 1968,      Transmitter Typ - 2S + 2R (Scatter Line + Radio Line)
Station IICZ, nach 1968, Power Category - I
Station IICZ, nach 1968, Transmitter Typ - 2S + 2R (Scatter Line + Radio Line)

Station Power Plant Categories.
Power Plant arrangements at ACE High Stations fall into ix general categories with are variante on combinations of main supplied from sources the station, and prime movers within the station. There are designated as follows:
"Category I" Primary power obtai ned from local commercial supply, with standby power derived from two high-speed automatic-starting diesel-driven alternators.


_______________________________________________________________________________________________________________________________________________________________________________
Bilddokumentationen, in der Betriebsphase, 1970 (PA)
_______________________________________________________________________________________________________________________________________________________________________________
Bilddokumentationen, in der Betriebsphase, 1971 (PA)
___________________________________________________________________________________________________________________________________________________________________________________________________________
Beschreibungen
Link Seiten, Wikipedia
Thema,  Napoli [7]
Autor  - Wikipedia
Quelle - Wikipedia
ULR    - Wikipedia
"Neapel (italienisch Napoli, neapolitanisch Napule, altgriechisch: Νεάπολις „neue Stadt“) ist mit knapp einer Million Einwohnern die nach Mailand und Rom drittgrößte Stadt Italiens. Die Hauptstadt der Region Kampanien sowie der Metropolitanstadt Neapel ist ein wirtschaftliches und kulturelles Zentrum Süditaliens. Die Metropolregion hat bis zu 4,4 Millionen Einwohner. Viele Neapolitaner sprechen das stark vom Standarditalienischen abweichende Neapolitanisch. Die ursprüngliche griechische Siedlung trug den Namen Neapolis („Neustadt“). Später geriet sie unter römische Herrschaft. Vom Spätmittelalter bis zum 18. Jahrhundert gehörte Neapel zu den größten Städten Europas. Seine politische Geschichte ist über weite Strecken von Fremdherrschaft geprägt, zudem war es die Hauptstadt süditalienischer Reiche." [7]
___________________________________________________________________________________________________________________________________________________________________________________________________________
Thema,  Ischia (Insel) [4]
Autor  - Wikipedia
Quelle - Wikipedia
ULR    - Wikipedia
"Ischia ist eine italienische Insel. Sie ist mit 46 km² die größte Insel im Golf von Neapel.

Die Hauptinsel der Phlegräischen Inseln gehört zur Metropolitanstadt Neapel in Kampanien. Ischia ist vulkanischen Ursprungs. Die höchste Erhebung ist der Monte Epomeo mit 789 m." [4]
_______________________________________________________________________________________________________________________________________________________________________________
Thema,  Serrara Fontana [5]
Autor  - Wikipedia
Quelle - Wikipedia
ULR    - Wikipedia
"Serrara Fontana ist eine der sechs Gemeinden auf der Insel Ischia. Sie setzt sich zusammen aus den Ortsteilen Serrara, Fontana, Sant’Angelo, Succhivo, Ciglio, Calimera und Noia. Der Ort mit 3044 Einwohnern (Stand 31. Dezember 2022) gehört verwaltungstechnisch zur Metropolitanstadt Neapel, Region Kampanien. Die Nachbarorte von Serrara Fontana sind Barano d’Ischia, Casamicciola Terme und Forio. Serrara Fontana ist Partnergemeinde von Waldkirchen in Niederbayern." [5]
_______________________________________________________________________________________________________________________________________________________________________________
Thema, Monte Epomeo [6]
Autor  - Wikipedia
Quelle - Wikipedia
ULR    - Wikipedia
"Der Monte Epomeo  ist der höchste Berg auf der Vulkaninsel Ischia im Golf von Neapel, Italien. Es wird angenommen, dass Epomeo ein vulkanischer Horst ist. Mit einer Höhe von 789 Metern (2.589 ft) überragt er den Rest von Ischia. Ein Großteil von Epomeo ist mit üppigem Grün bedeckt, und einige Weinberge besetzen auch seine Hänge. Ungefähr 75 Meter (246 ft) vom Gipfel entfernt ist der Berg mit weißer Lava bedeckt. Ein Pfad führt von Fontana, einem der ruhigen, traditionellen Dörfer, zum Gipfel des Berges." [6]
_______________________________________________________________________________________________________________________________________________________________________________
Daten

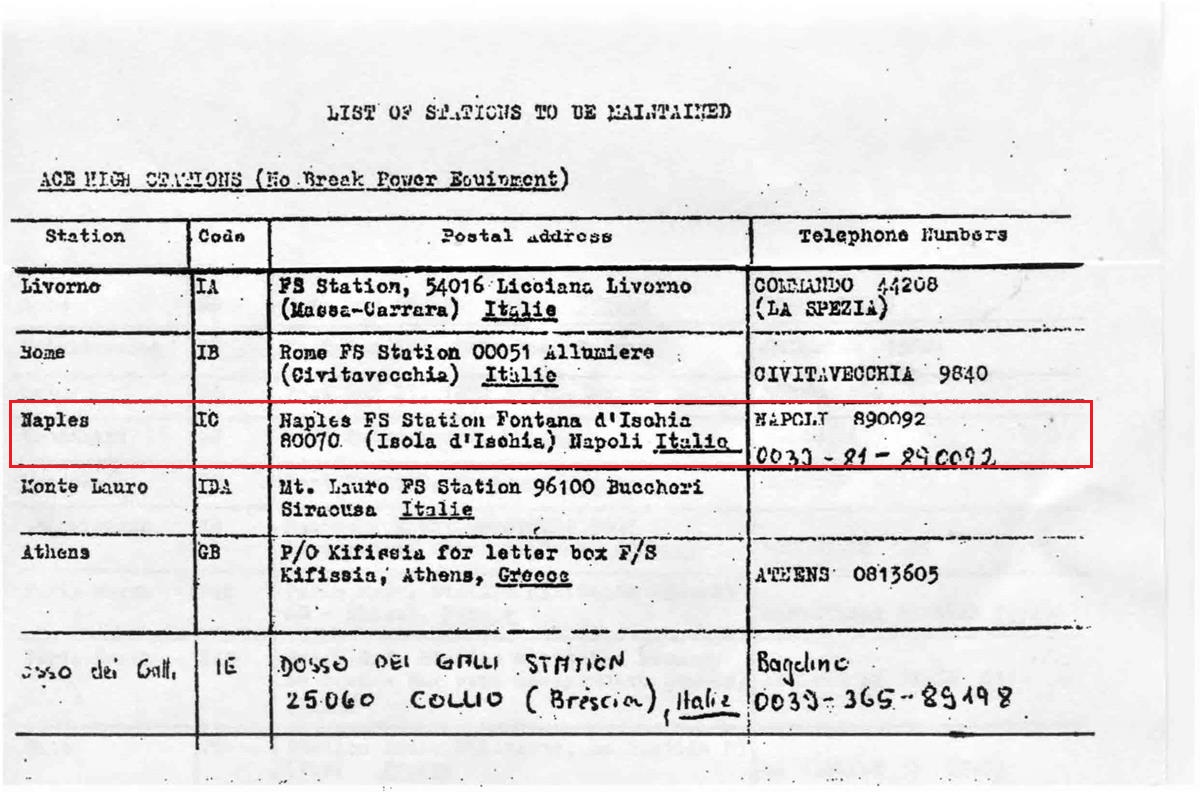

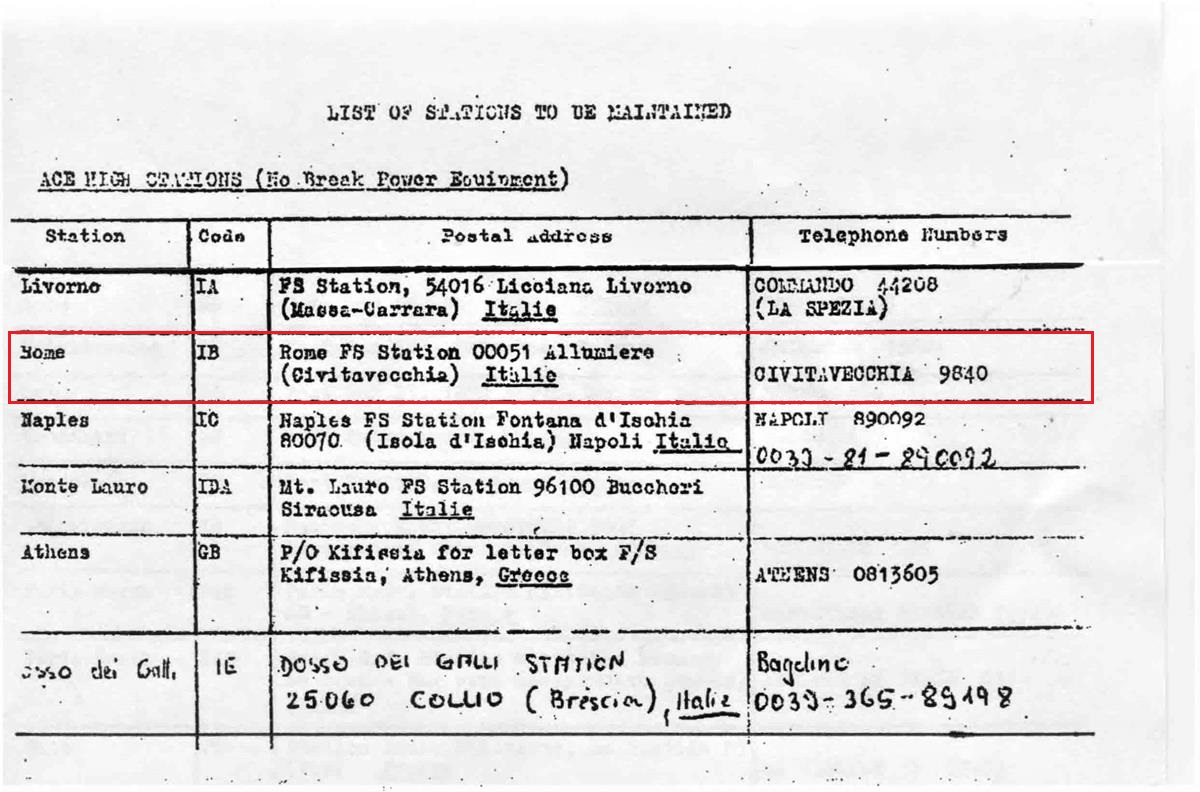

Adresse: Naples FS Station Fontana d`Ischia 80070 ( Isola d`Ischia) Napoli
Telefon : Napoli 890092
___________________________________________________________________________________________________________________________________
Die ACE-High Station Naples wurde in den Jahren "o.A" bis "o.A" erbaut und ging nach einer Testphase im Jahr "o.A" in die offizielle Betriebsphase. Die Bezeichnung der ACE-High Station lautete nach der offizielen Inbetriebnahme der Station "IC - Naples - (Ischia, Punto Fetto)" und die NATO Code hierzu war "IC".
IC - Naples - (Ischia,Punto Fetto) (I) Italie (C) NATO Codierung - Station C
___________________________________________________________________________________________________________________________________
1971, wurden alle ACE High Stationen im "ACE High Network  Europe" neu codiert, die Bezeichnung der ACE High Station lautete danach "Naples" und die NATO Code hierzu war "ICZZ"
ICZZ - Naples (I) Italie (CZ) Stadt / Geländebezeichnung (Z) ACE High System
_______________________________________________________________________________________________________________________________________________________________________________
Die Betriebsphase endete mit Schliessung der ACE-High Station.
______________________________________________________________________________________________________________________________________________________
Basis Personal der ACE-High Station
siehe Übersicht "COMMUNICATIONS ELECTRONICS PERSONNEL REQUIREMENTS FOR THE CAE FORWARD SCATTER SYSTEM"
_______________________________________________________________________________________________________________________________________________________________________________
Abschaltung der ACE High Site’s:

SHAPE (Supreme Headquarters Allied Powers Europe) hat die Schließung von 23 ACE-High Site’s in Italien und Griechenland, sowie in der westlichen Türkei zu dem 31.Dezember 1995 autorisiert.Ab dem 10.Oktober 1995 werden die CCTS, für eine Übergangszeit über die nationale Infrastruktur der PTT (Post- Telefon- und Telegrafenbetriebe) geschaltet, bis NTTS (NATO Terrestrial Transmission System) einen Gesamtplan für die endgültigen Telekommunikationsverbindungen in dem AFSOUTH Bereich realisiert hat.
___________________________________________________________________________________________________________________________________________________________________________________________________________
Hintergrundinformationen

Die militärische Liegenschaft der ACE-High Station Naples, befindet sich ca. 35 Km östlich von Neapel, im Golf von Neapel und liegt in zentraler Lage auf der "Isola da Ischia" in der Nähe des Monte Epomeo. Von dem kleinen Ort "Fontana" ausgehend; von der Inselrundroute "SP270" führt eine kleine asphaltierte Strasse, die "Via Monte Epomeo" durch die Ortschaft "Migliaccia" zu der auf 637 m.üNN liegenden ACE-High Station Naples. (Stand 2022, heute Stazione Radio Militare Interforze) Die Entfernung von der Ortschaft "Fontana" zu der Station beträgt ca. 1,8 Km, wobei der letzte Teil der Strecke eine Militärstrasse ist und für die Öffentlichkeit gesperrt ist. (Bild 01)

Auf der ca. 15.000 m2 grossen militärischen Liegenschaft, sind die verschiedene Gebäude, sowie der in vergangenen Jahren noch von weitem sichtbare L.o.S Transmitter Gittermastturm und die vier Stück 20 mtr. Krupp - Scatter Antennen installiert gewesen. (Bild 02) Das gesamte Gelände ist durch einen einfachen Verbunddrahtzaun - Maschendrahtzaun gesichert.

Die Anordnung der Gebäude und der Aufbau der technischen Einrichtungen entspricht der ACE-High Network Spezifikation für die ACE-High-Stationen der Kategorie 1, d.h.optimale militärische Sicherung der Liegenschaft, verstärkt gesicherter Eingangsbereich mit Eingangswache,Personal - und Unterkunftsgebäude, Technik Building - Radio Equipment Building - mit L.o.S. Transmitter Gittermastturm und den Scatter Antennenanlagen, lokale Stromübergabestation, Power Building mit zwei Notstromaggregaten und einem zusätzlichen Gebäude für die unterbrechungsfreie Stromversorgung - No Break Unit -, sowie verschiedene kleine Nebengebäude für die Fahrzeugwartung und Unterstellung.

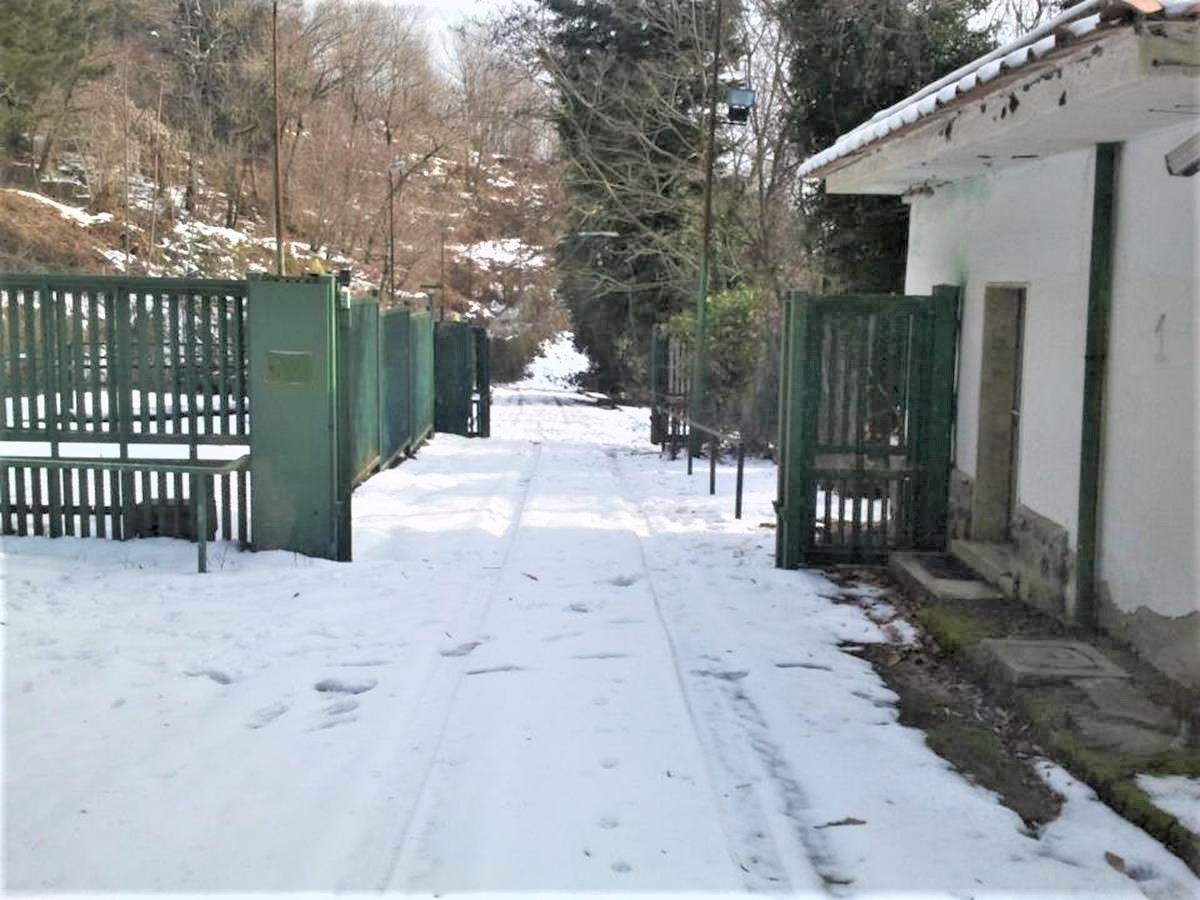

Das Gebäude der Eingangswache, (Bild 03) errichtet am Eingangstor der militärischen Liegenschaft ist noch vorhanden, die militärische Funktion dieses Gebäudeteils ist klar erkennbar, die Möglichkeiten einer aktiven militärischen Verteidigung waren gegeben. Sämtliche Personen die in oder aus der ACE-High-Station Naples kommen, mussten diesen Eingang nach einer definierten Kontrolle, gemäß entsprechender NATO Spezifizierung  passieren.

Von der Eingangswache führt die interne Militärstrasse weiter zu dem Personal Building. (Bild 04) In diesem Gebäude sind die verschiedenen Räumlichkeiten, wie die Schlafräume des Stationspersonals - Techniker und Cheftechniker sowie für den Fahrdienst - und den Sanitäreinrichtungen noch vorhanden. Durch die weitere Nutzung der Station (2022, heute Stazione Radio Militare Interforze) befinden sich die Räumlichkeiten in einem gepflegten Zustand. Interessant sind auf dieser ACE-High Station Naples, die vorhandenen grossen sozialen Räumlichkeiten, wie Aufenthaltsräume und Speiseräume mit angeschlossener Küche. Das gesamte Gebäude wurde in abweichender NATO Spezifikation errichtet.

Die Militärstrasse wird von dem Personal Building weiter zu dem Power Building geführt (Bild 05). Hier befinden sich die technische Komponenten für die Stromversorgung der ACE-High Station. Die beiden Dieselaggregate und die Hilfsaggregate hierzu, sind noch vorhanden. Die Anlagen in dem Gebäude, sind in einem betriebsbereiten Zustand. (Bild 06> 08)

Neben dem Power Building befindet sich auch die Energie-Übergabe Station des regionalen Stromversorgers. In den Räumlichkeiten sind die Schaltanlagen und die Hochspannungs - und Niederspannungstransformatoren installiert.

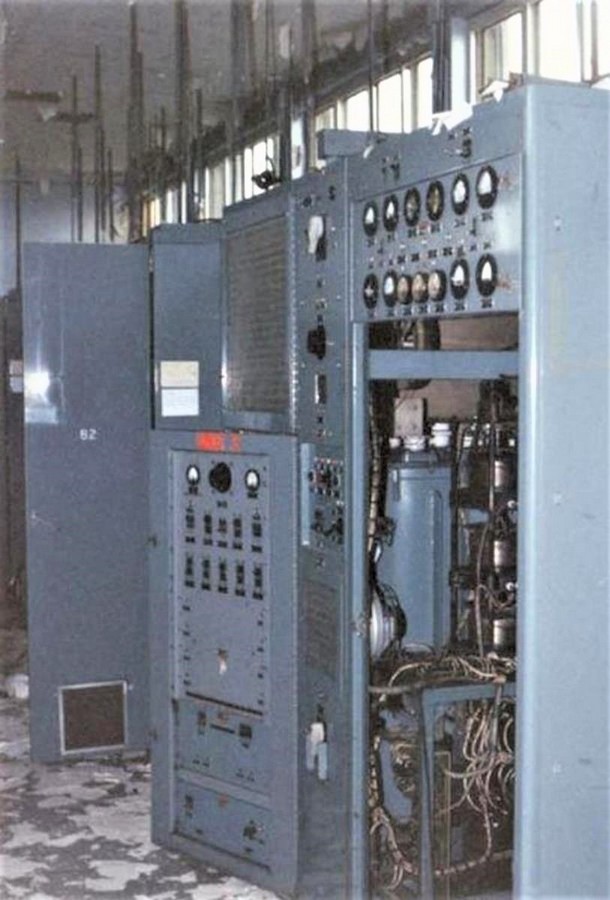

Der internen Militärstrasse folgend erreicht man das Radio Equipment Building, Nutzfläche 460 m2 , (Bild 09) dieses befindet sich ein einem baulich gutem allgemeinen Zustand. Das Gebäude ist im Prinzip wie alle anderen Radio Equipment Buildings des ACE-High Networts ausgeführt, teilweise abweichend von der NATO Spezifikation. Im Eingangsbereich befinden sich die Sanitäreinrichtungen, einige Büroräume für den Stationschef und den Techniker, sowie kleine Lagerräume und Besprechungsräume. Ein relativ grosser Raum, 70 m2, wurde für die Geräte der L.o.S Installationen bereit gestellt. Der grösste Raum, mit 160 m2, war für die Geräte der O.H. Installation vorgesehen (Bild 10) , hier waren die Empfangs- und Sendemodule installiert. Der letzte Raum des Gebäudes, 90 m2, wurde für die technischen Geräte der Wasserkühler und Dehydrator - Verdichter vorgesehen, dieser Raum ist an den jeweils vier Zuluft- und Abluftkanälen gut zu erkennen. Die Technische Einrichtungen sind hier nicht mehr vorhanden. Das Gebäude wird heute anderweitig militärisch genutzt.

Das hinter dem Radio Equipment Gebäude installierte No-Break Building, (Bild 11) Nutzfläche 50 m2, ist noch vorhanden. Die technischen Einrichtungen, inclusiv der beiden Machinensätze No Break 1 und 2 sind ebenfalls vorhanden (Bild 12), allerdings in einem nicht betriebsbereiten Zustand. Durch die Installation des No Break Equipment erfüllte die ACE-High Station Naples  die Spezifikation für die Stationen der "Power Category I".

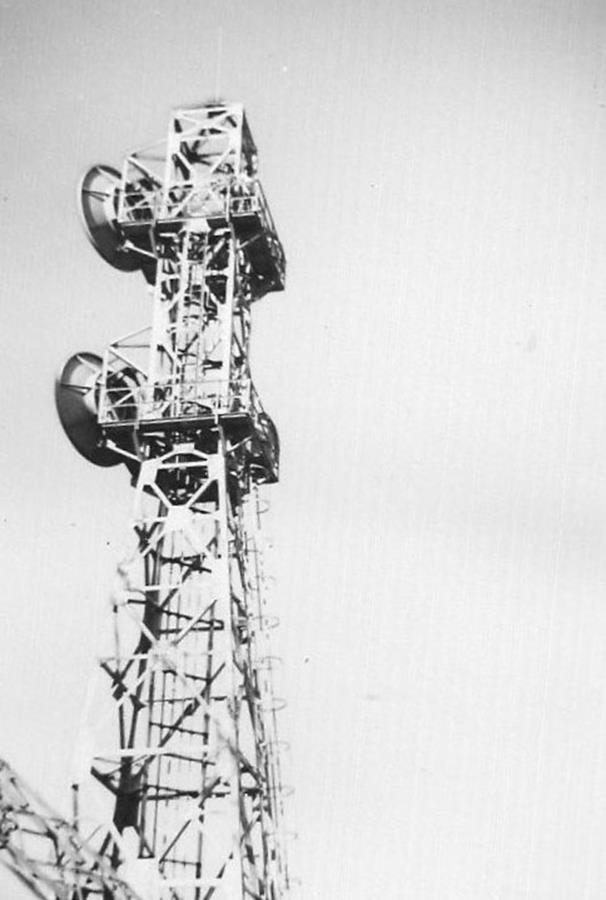

Hinter dem Radio Equipment Building steht der L.o.S.- Transmitter Gittermastturm, (Bild 13>14) mit den vier Parabol Antennen, für die Verbindung zu der nördlich gelegenen ACE-High Station Neaples Tail und der westlich gelegenen ACE-High Station Monte Nardello sind noch vorhanden. Die weiteren Gittermaststürme wurden zu einem späteren Zetpunkt errichtet und werden jetzt anderweitig genutzt.

Die 20 mtr.Durchmesser Krupp - Scatter Antennen, (Bild 15) für die Verbindung der nördlich gelegenen ACE-High Station Rome und der südlich gelegenen ACE-High Station Catanzaro wurden komplett demontiert und sind  nicht mehr vorhanden. Die Fundamente der Antennenaufstellung sind von der Natur überwuchert, die Positionen sind noch in etwa erkennbar.
___________________________________________________________________________________________________________________________________________________________________________________________________________
news, 11.2024
Amateur Kommunukation
Der erste Abschnitt von 51 km bei 5 GHz ist fertiggestellt, Verbindung M.te Epomeo – M.te Faito.
Dieses Ergebnis stellt einen wichtigen Fortschritt in unserer Kommunikationskapazität dar und garantiert eine schnellere und stabilere Verbindung des IR8ZYP-Amateurfunks im DMR.
___________________________________________________________________________________________________________________________________________________________________________________________________________
heute (1)

Die militärische Nutzung der Liegenschaft durch das ACE-High System wurde vollständig beendet.
1995, Nach Abschaltung der ACE-High Station Naples, wird die militärische Liegenschaft weiterhin , von dem 46° Reggimento Trasmissione - 46° Battaglione Trasmissione "Vulture" S.R.I. Monte Epomeo - 80070 Sarrara Fontana - Isola d'Ischia (NA) genutzt.
2021, Das Gelände der Liegenschaft, ist unter Google Earth erkennbar.
