ACE-High System > Bereich, AFCENT > Frankreich > Rozoy-Bellevalle
ACE-High System von 1958 bis 1995
ACE-High System (Allied Command Europe Tropospheric Forward Scatter Communications Systems)
_____________________________________________________________________________________________________________________________________________________________________________
Rozoy-Bellevalle
  • Rozoy-Bellevalle

48°55'55.01"N/3°28'22.84"O - 73 m.üNN
Antennen    üGND : L.o.S. Tower, Höhe 73 m [5]
Site Code ab 1958 : fad (Relay Paris - Rozoy Bellevalle)
Site Code ab 1971 : FROZ
Site Code             : (fad) FROZ
Status                  : Aufgegebene Nutzung (Aufgegebene Liegenschaft)
Status heute         : Militär Terrain
Ansicht                 : aktive NATO-Liegenschaft, 1970 (PA)
___________________________________________________________________________________________________________________________________________________________________________________________________________

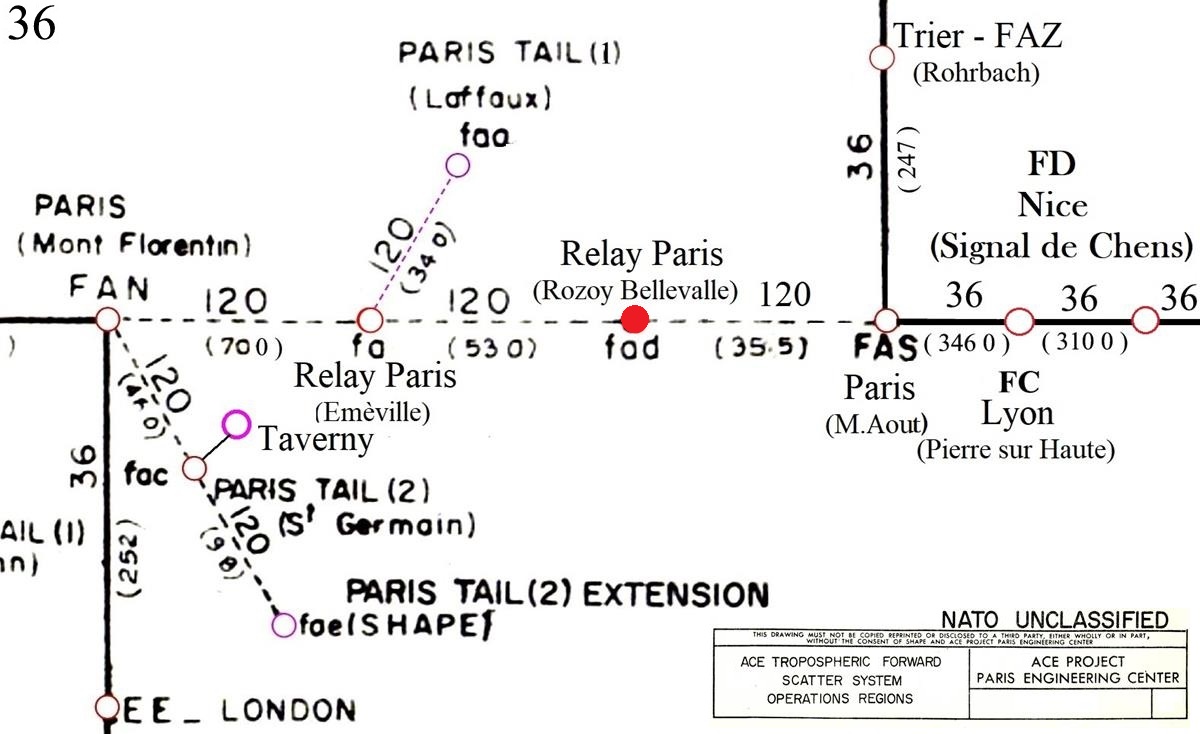

Übersichtspläne - Bezeichnungen - Transmitterverbindungen, 1959 (1) (3)
Linienplan, von 1959 (ACE-High System)
Verbindungen
fad - Relay Paris - (Rozoy Bellevalle) > fa - Relay Paris - (Emeville) - L.o.S.-Line - Station ohne Multiplex - Channel Capacity 120
Entfernung zwischen den Stationen - Luftlinie - 53,00 Km
fad - Relay Paris - (Rozoy Bellevalle) > FAS - Paris - (Mont Aout) - L.o.S.-Line - Station ohne Multiplex - Channel Capacity 120
Entfernung zwischen den Stationen - Luftlinie - 35,50 Km
___________________________________________________________________________________________________________________________________________________________________________________________________________

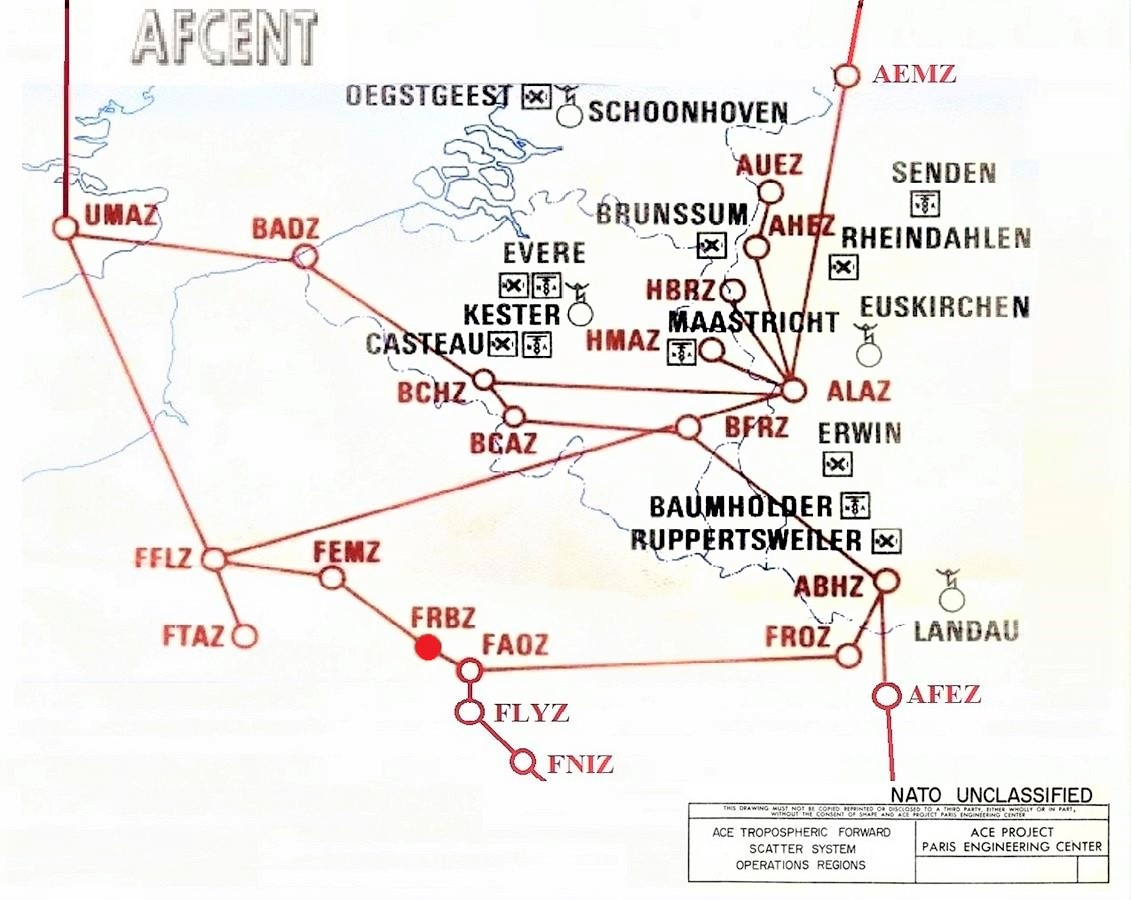

Übersichtspläne - Bezeichnungen - Transmitterverbindungen, 1976 (1) (4)
Linienplan, von 1976 (ACE-High System)
Verbindungen
FRBZ - Rozoy Bellevalle > FEMZ - Emeville - L.o.S.-Line - Station ohne Multiplex - Channel Capacity 120
Entfernung zwischen den Stationen - Luftlinie - 53,00 Km
FRBZ - Rozoy Bellevalle > FAOZ - Paris South - L.o.S.-Line - Station ohne Multiplex - Channel Capacity 120
Entfernung zwischen den Stationen - Luftlinie - 35,50 Km
___________________________________________________________________________________________________________________________________________________________________________________________________________
Übersichtspläne
___________________________________________________________________________________________________________________________________________________________________________________________________________

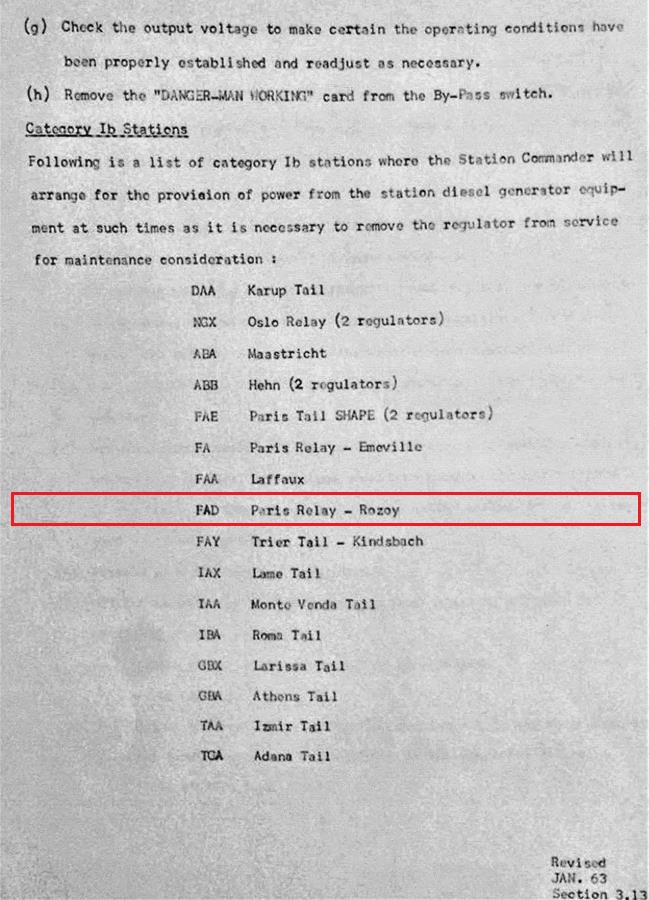

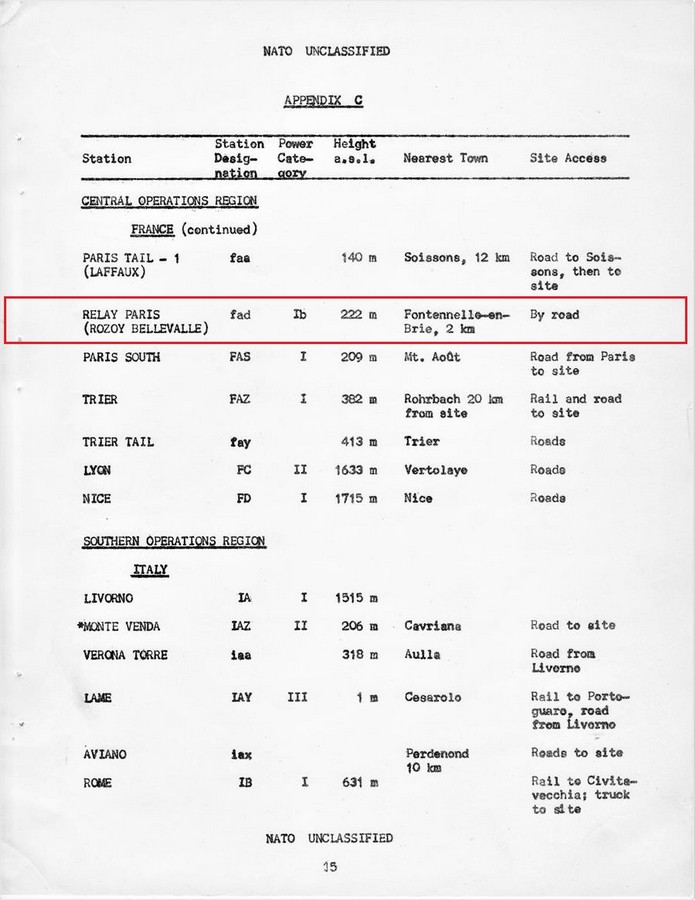

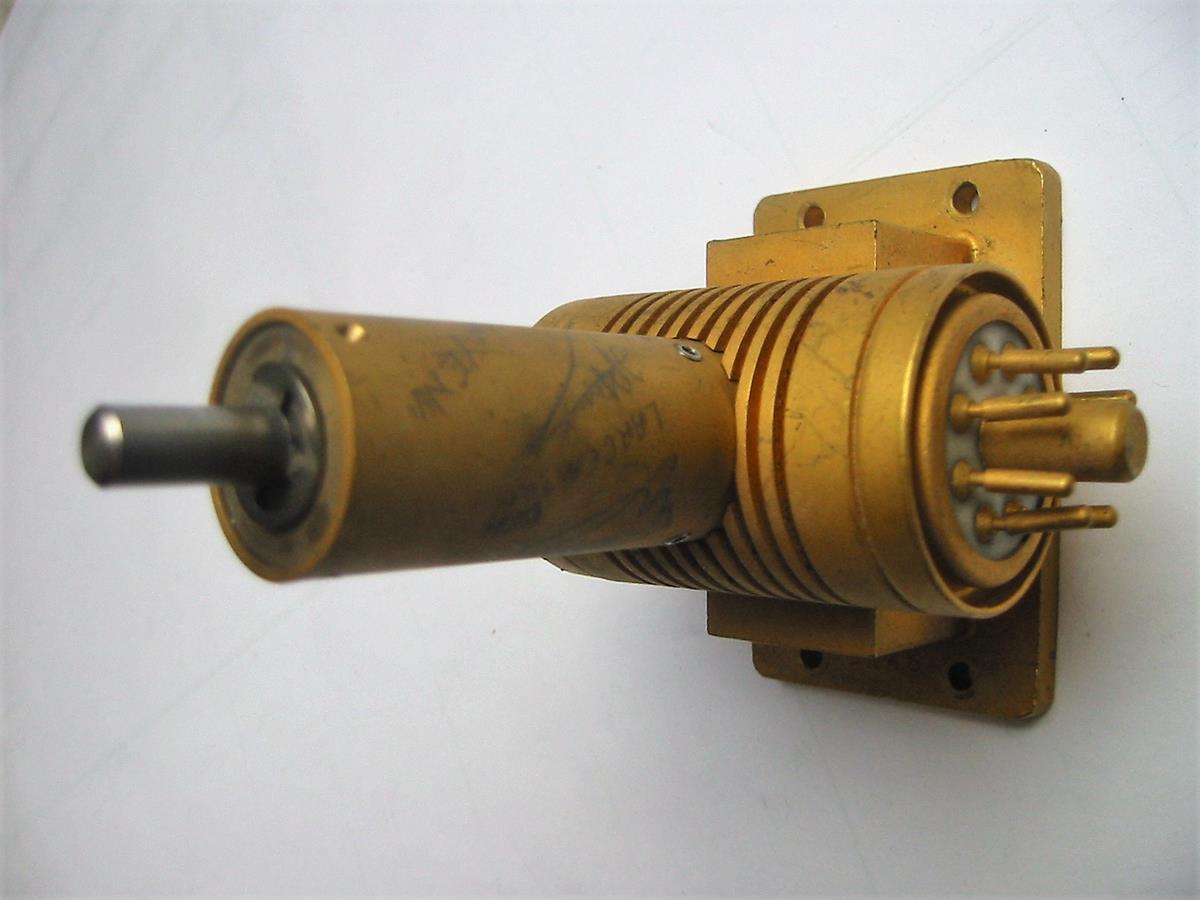

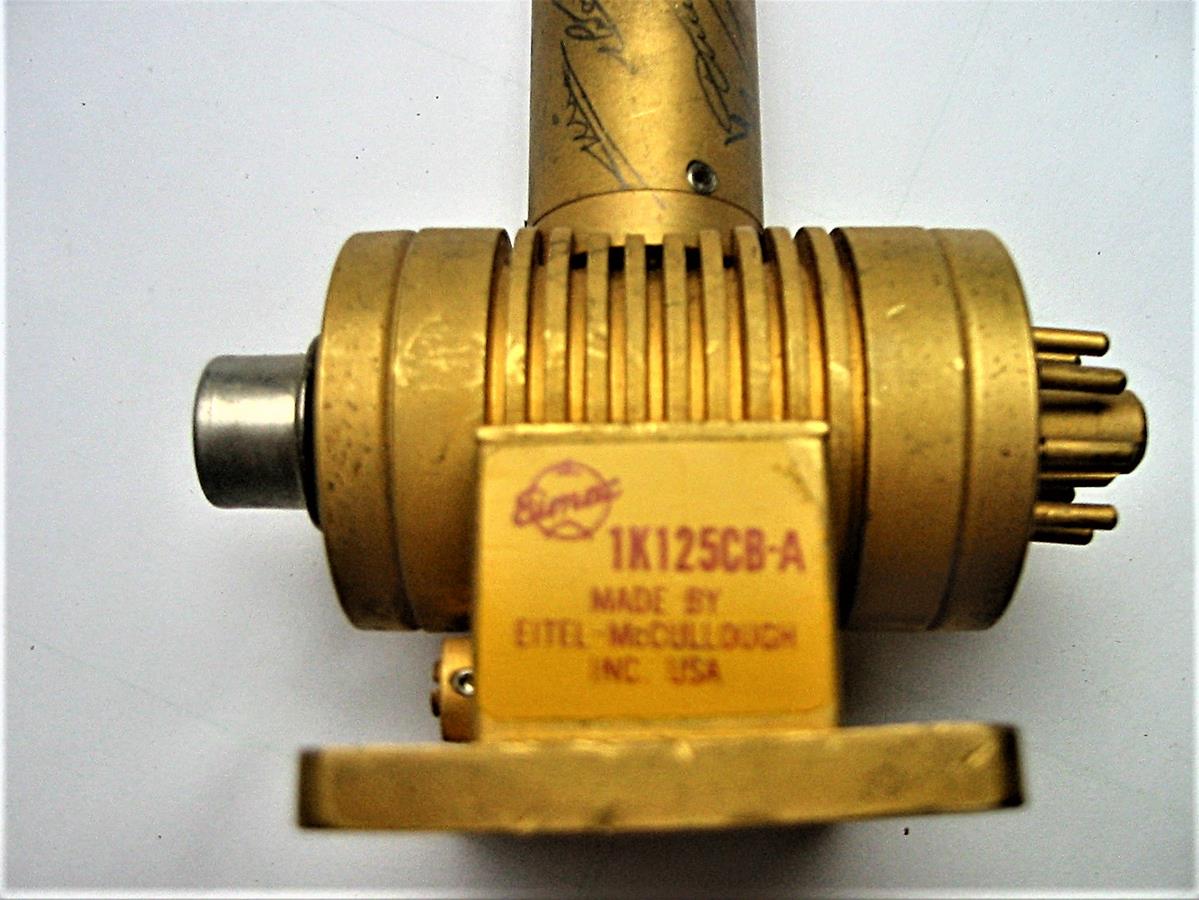

Power Category, Transmitter Typ
Station fad, vor 1968, Power Category - Ib
Station fad, Transmitter Typ               - 2R (Radio Line)

1. Info zu Station Power Plant Categories:
Power Plant arrangements at ACE High Stations fall into ix general categories with are variante on combinations of main supplied from sources the station, and prime movers within the station. There are designated as follows:
"Category Ib" Primary power obtained from either local commercial supply or existing facilities with standby power derived from a high-speed automatic-starting diesel-driven alternator.
______________________________________________________________________________________________________________________________________________________________________________
Station FRBZ, nach 1968, Power Category - I
Station FRBZ Transmitter Typ                  - 2R (Radio Line)

2. Info zu Station Power Plant Categories:
Power Plant arrangements at ACE High Stations fall into ix general categories with are variante on combinations of main supplied from sources the station, and prime movers within the station. There are designated as follows:
"Category I" Primary power obtai ned from local commercial supply, with standby power derived from two high-speed automatic-starting diesel-driven alternators.

___________________________________________________________________________________________________________________________________________________________________________________________________________
Bilddokumentationen, in der Betriebsphase
___________________________________________________________________________________________________________________________________________________________________________________________________________
Bilddokumentationen, 2006
___________________________________________________________________________________________________________________________________________________________________________________________________________
Bilddokumentationen, 2009
___________________________________________________________________________________________________________________________________________________________________________________________________________
Bilddokumentationen, 2010
___________________________________________________________________________________________________________________________________________________________________________________________________________
Bilddokumentationen, 2013
___________________________________________________________________________________________________________________________________________________________________________________________________________
Beschreibungen
Link Seiten, Wikipedia
Thema, Rozoy-Bellevalle [6]
Autor  - Wikipedia
Quelle - Wikipedia
ULR    - Wikipedia
"Rozoy-Bellevalle ist eine französische Gemeinde mit 122 Einwohnern (Stand: 1. Januar 2020) im Département Aisne in der Region Hauts-de-France (frühere Region: Picardie). Die Gemeinde gehört zum Arrondissement Château-Thierry und zum Kanton Essômes-sur-Marne." [6]
___________________________________________________________________________________________________________________________________________________________________________________________________________
Daten

Adresse: Station Militaire de Rozoy-Bellevalle par Conde-en-Brie- Chateau-Thierry 01 (Aisne)
Telefon : Fontenelle en Brie 18 (Aisne)
___________________________________________________________________________________________________________________________________
Die ACE-High Station Relay Paris wurde in den Jahren "o.A" bis "o.A" erbaut und ging nach einer Testphase im Jahr "o.A" in die offizielle Betriebsphase. Die Bezeichnung der ACE-High Station lautete nach der offizielen Inbetriebnahme der Station "Relay Paris (Rozoy Bellevalle)"und die NATO Code hierzu war "fad".
fad - Relay Paris - (Rozoy Bellevalle) (f) France (ad) NATO Codierung - Station ad
___________________________________________________________________________________________________________________________________
1971, wurden alle ACE-High Stationen im "ACE High Network  Europe" neu codiert, die Bezeichnung der ACE-High Station lautete danach "Rozoy Bellevalle" und die NATO Code hierzu war "FRBZ".
FRBZ - Rozoy Bellevalle (F) France (RB) Stadt / Geländebezeichnung (Z) ACE-High System
_______________________________________________________________________________________________________________________________________________________________________________
1991, Die Betriebsphase endete mit Schliessung der ACE-High Station.
______________________________________________________________________________________________________________________________________________________
Basis Personal der ACE-High Station
siehe Übersicht "COMMUNICATIONS ELECTRONICS PERSONNEL REQUIREMENTS FOR THE CAE FORWARD SCATTER SYSTEM"
___________________________________________________________________________________________________________________________________________________________________________________________________________
Hintergrundinformationen

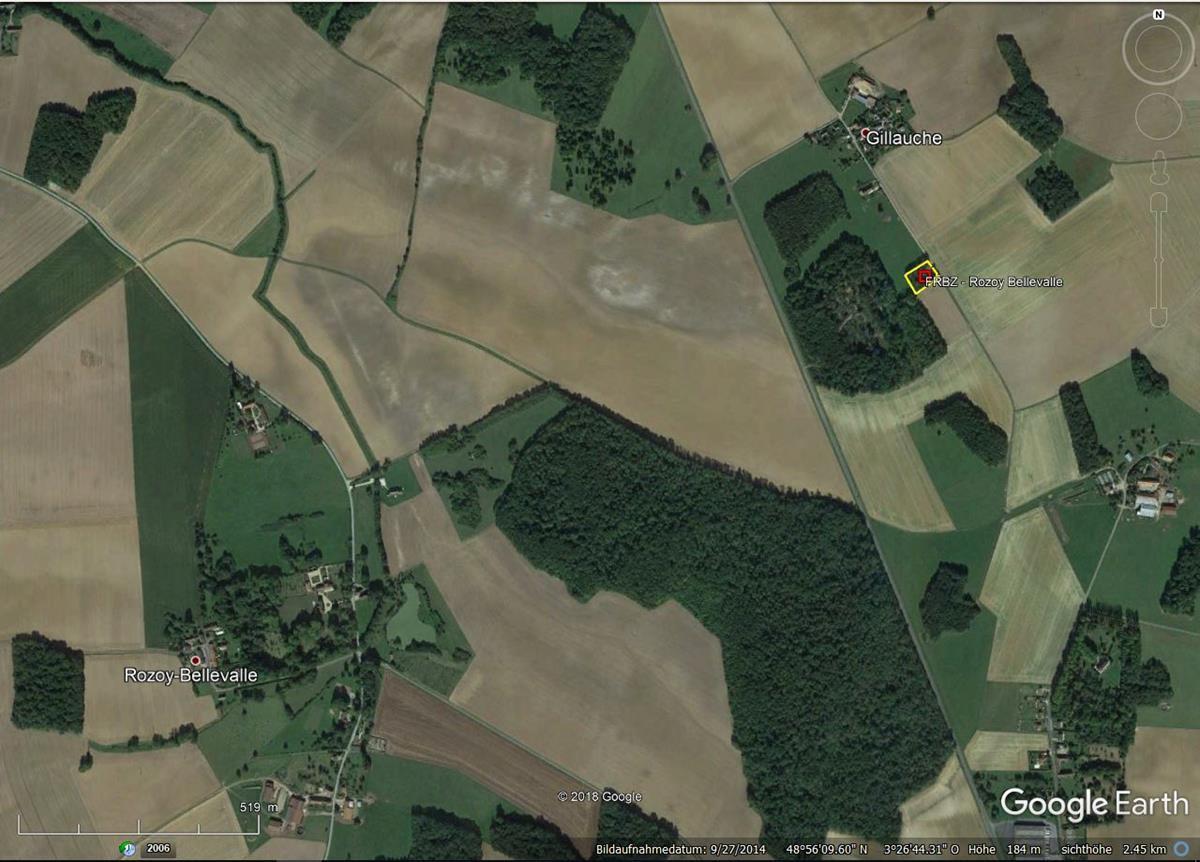

Die militärische Liegenschaft liegt südlich der kleinen Ortschaft "Gillauche" (Bild 1) und in der Nähe der Ortschaft "Fontenelle - en Brie", auf historischen Boden. In der Umgebung, fand am 11.02.1814 die "Schlacht von Montmiral",zwischen der französichen Armee unter dem Kommando von Napoleon und der alliierten preußischen -russischen Armee, statt. Von der National Route "D1" anzweigend, führt eine kleine Nebenstrasse, die  "La Gillauche" zu der gleichnamigen Ortschaft "Gillauche" und von dort weiter über die  "Bois du Vivier" einer 400 mtr. langen asphaltierten Strasse, direkt zu der auf der Höhe von 219 üNN gelegenen ACE-High Station Rozoy-Bellevalle. Hier endet die asphaltierte Zufahrtsstrasse und führt als unbefestigter Wirtschaftsweg weiter.(Bild 2)

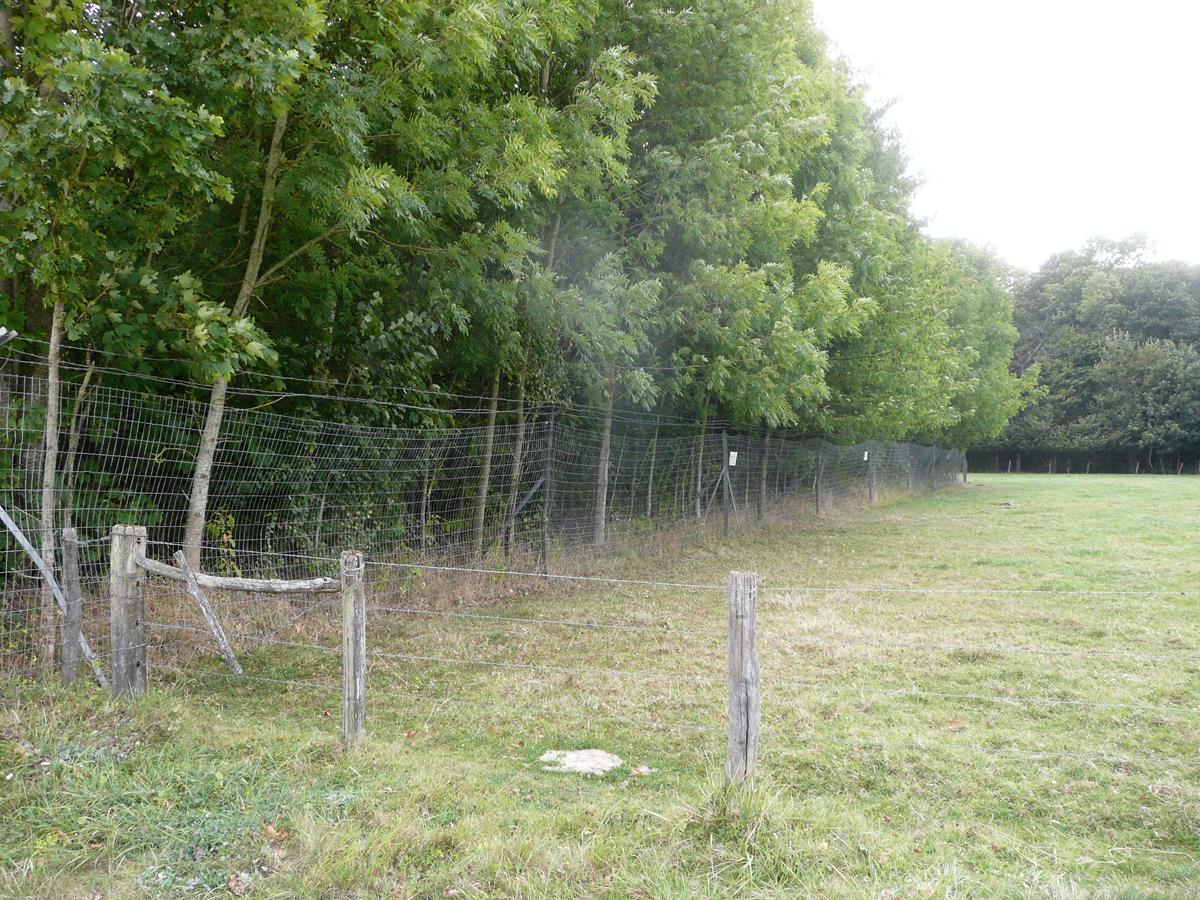

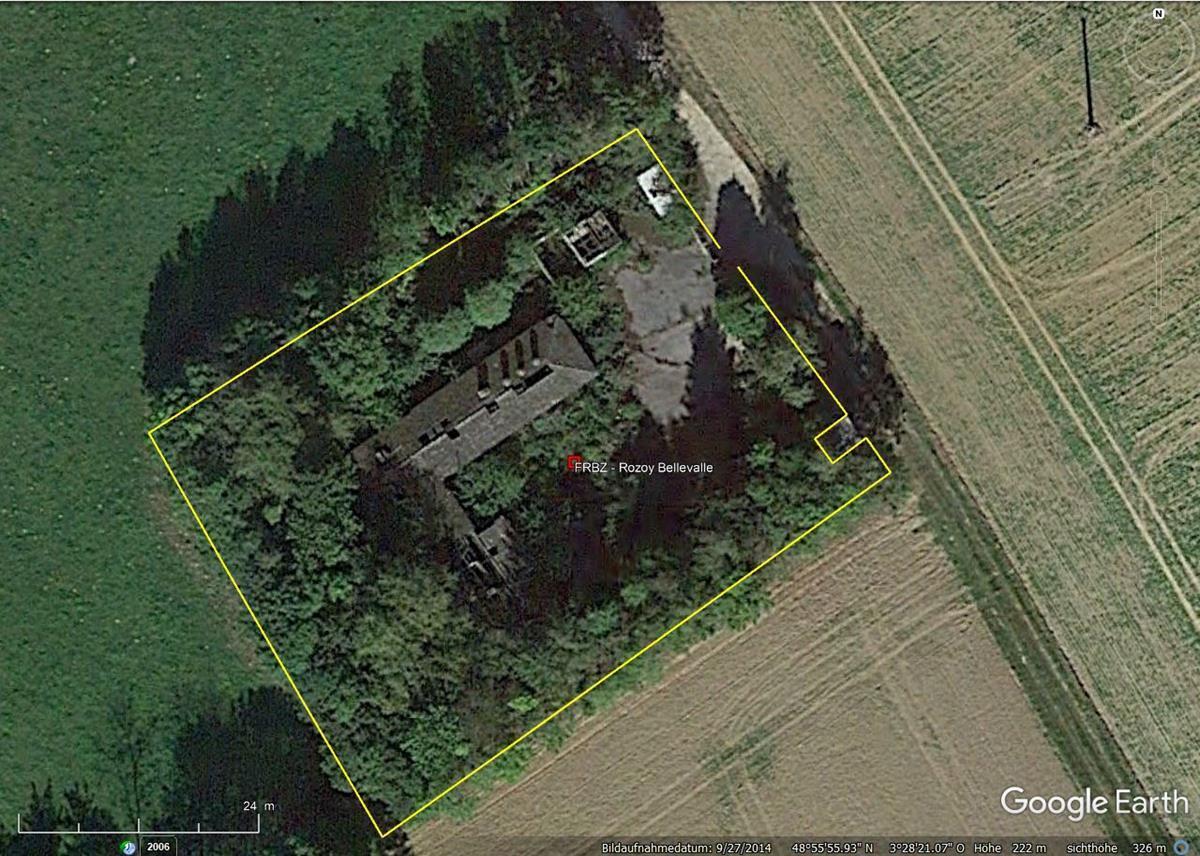

Auf dem 1900 m2 - mit Sicherheitszaunanlagen befestigten Gelände, von weitläufigen Feldern umgebenen militärischen Liegenschaft, sind die verschiedenen Gebäude, sowie der in vergangenen Jahren noch von weitem sichtbare 73 mtr. hohe L.o.S.-Transmitter Gittermastturm mit den vier Stück Parbolantennen installiert gewesen, der heute nicht mehr vorhanden ist. Das gesamte Gelände ist noch durch einen dreifach - Verbunddrahtzaun gesichert und kann von dem Innenbereich der Station durch entsprechende Durchlässe in der Zaunanlage kontrolliert werden. (Bild 3 + 4) Die Anordnung der Gebäude und der Aufbau der technischen Einrichtungen entsprechen der ACE-High Network Spezifikation für ACE-High-Stationen der "Power Category I", d.h.optimale militärische Sicherung der Liegenschaft, gesicherte Eingangswache, zentrales in Winkelform erbautes Personalgebäude mit integrierten Radio Equipment Gebäude, sowie dem L.o.S.-Transmitter Gittermastturm, der Stromübergabestation und dem nachträglich eingefügten No Break Building für die unterbrechungsfreie Stromversorgung und verschieden Nebengebäuden u.a für die Fahrzeugunterstellung und ein Wasserwerk. Das technische Personal war nach der Inbetriebnahme der Station, der französischen Marine unterstellt, die Umstellung auf die französische Luftwaffe - Armee de l'Air- erfolgte im Jahr 1972.

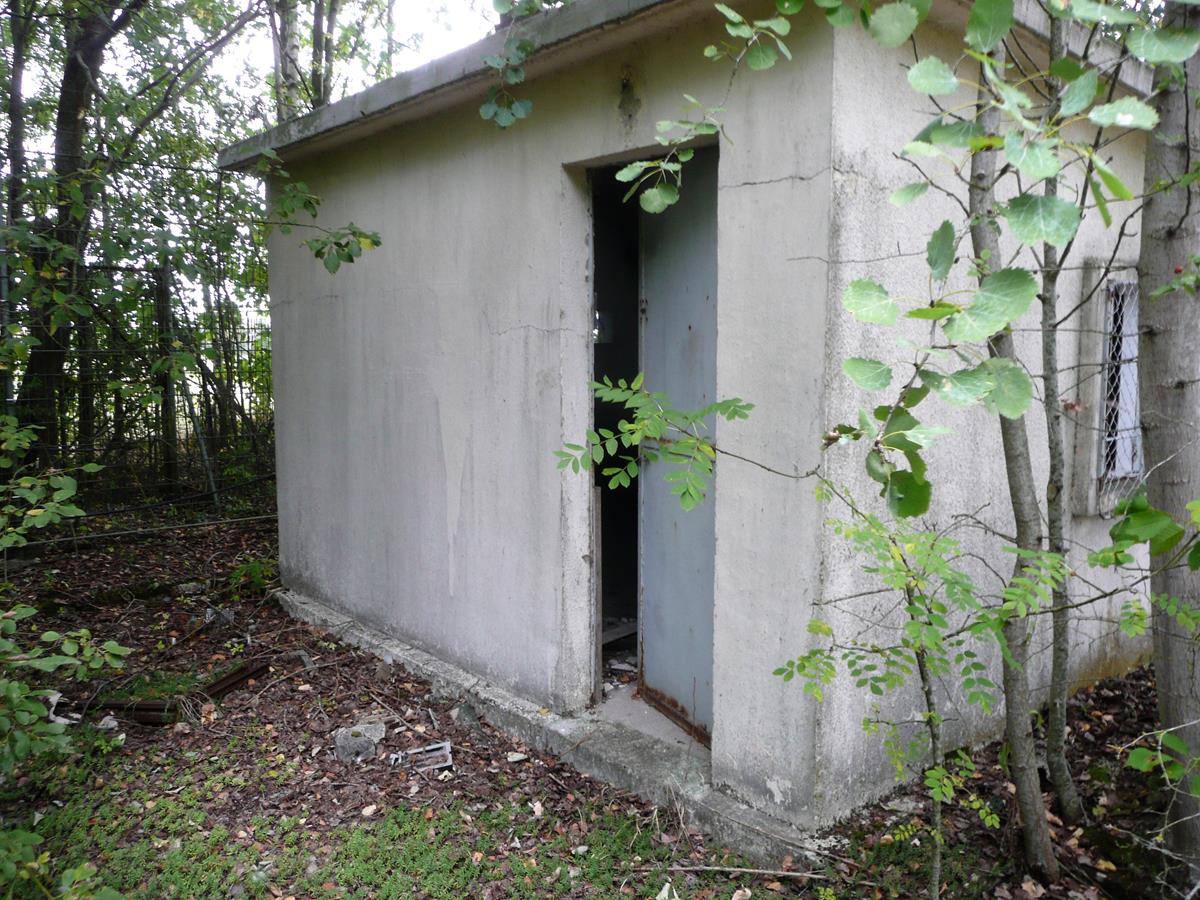

Das Gebäude der Eingangswache, Nutzfläche 11 m2, (Bild 5) ist auf dem Gelände der militärischen Liegenschaft, direkt an der rechten Seite des Eingangstores errichtet. Die militärische Funktion dieser Gebäudeeinheit ist klar erkennbar, die Möglichkeiten einer aktiven militärischen Verteidigung waren seiner Zeit nicht gegeben. Sämtliche Personen die in oder aus der ACE-High Station Rozoy-Bellevalle kamen, mussten diesen Eingang nach einer dem NATO definierten Standard Überprüfung passieren.

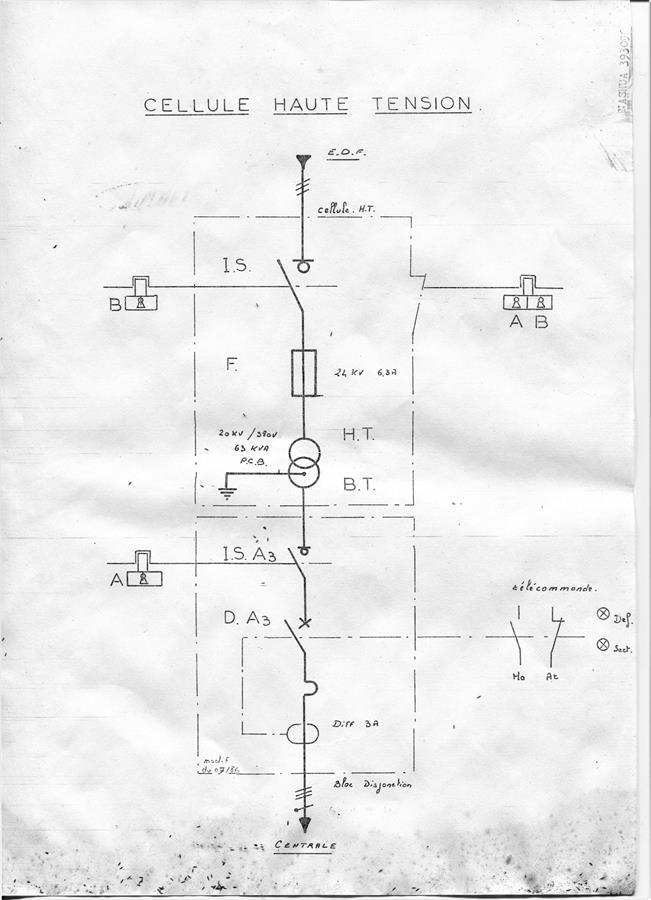

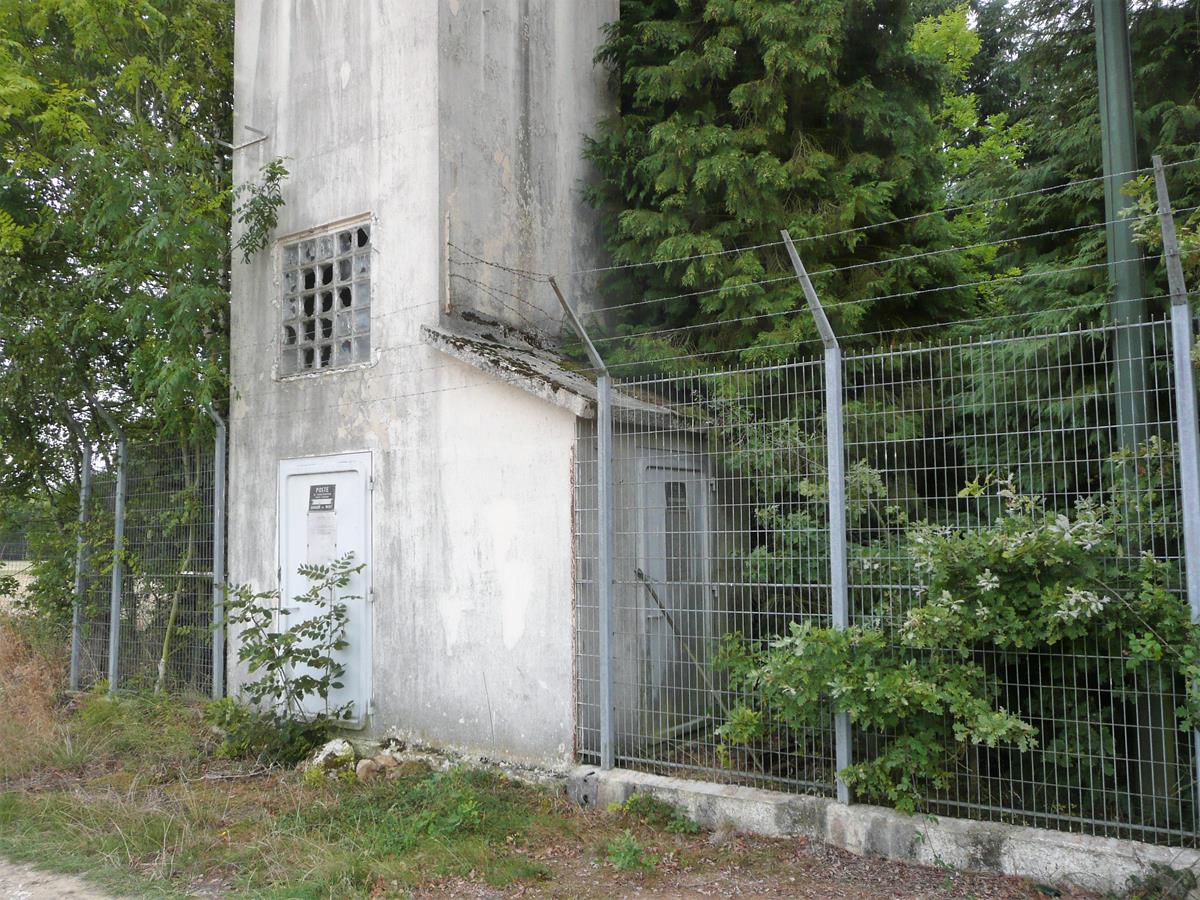

Das Gebäude der Energie Einspeisungsstation (Bild 6+7) befindet sich im vorderen Bereich der militärischen Liegenschaft. Der Zugang zu der Einspeisungsstation ist für den regionalen Stromversorger ohne betreten der militärischen Liegenschaft möglich.

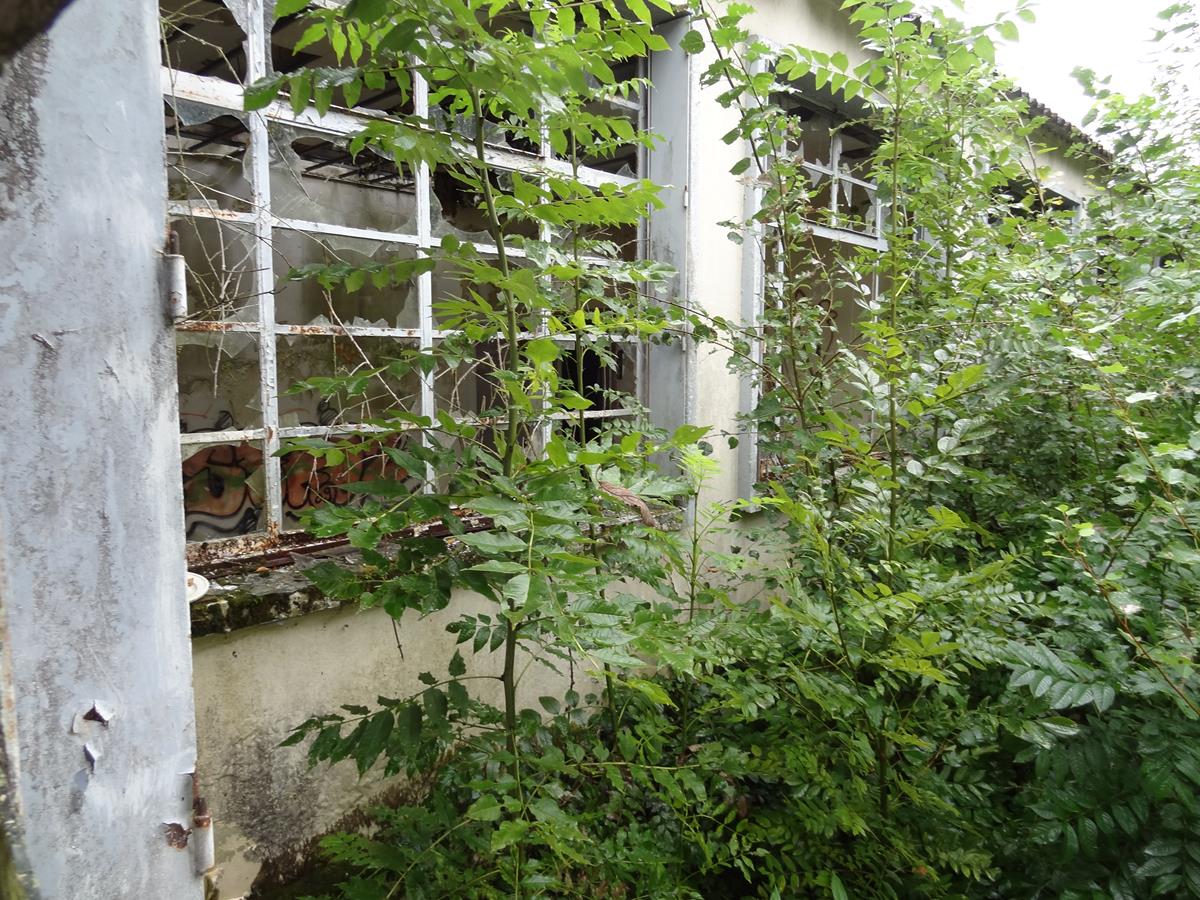

In dem Personal Building, Nutzfläche 306 m2, (Bild 8 + 9) sind die verschiedenen Räumlickeiten, wie Schlafräume des Stationspersonals - Techniker und Cheftechniker sowie für den Fahrdienst - und den Sanitäreinrichtungen vorhanden. Ferner gehört zu diesem Gebäudeteil eine Küche mit den entsprechenden Vorratsräumen und einem grossen Speise - und Aufenthaltsraum. Das gesamte Gebäude ist von der Natur überwuchert und kaum von der Zufahrtsstrasse einsehbar.

Ferner ist unter dem Personal Building der vorhanden Personal Building-Keller, Nutzfläche 42 m2, teilweise ausgebaut und als Kriechkeller begehbar. Auf Grund der verstärkten Bauausführung konnte der Keller vermutlich auch als Schutzraum genutzt werden. Der Zugang zu dem Keller ist versiegelt worden und somit nicht zugänglich. (Bild 10)


Das in Winkelform erstellte Personal Building ist mit dem Radio Equipment Gebäude, Nutzfläche 104 m2, (Bild 11) verbunden, es befindet sich wie das Personalgebäude in einem baulich sehr schlechten allgemeinen Zustand. Das Gebäude ist im Prinzip baugleich der Gebäudeanordnung der ACE-High-Station Emeville ausgeführt. Im Übergangsbereich, zwischen dem Personalbereich und dem Technikbereich, befinden sich das Büro des Stationsleiters, ein kleines Magazin,sowie die Heizungsanlage der ACE-High Station. In dem Aussenbereich ist die unterirdische Tankanlage für die Heizung und dem Notstromaggregat eingebaut worden.

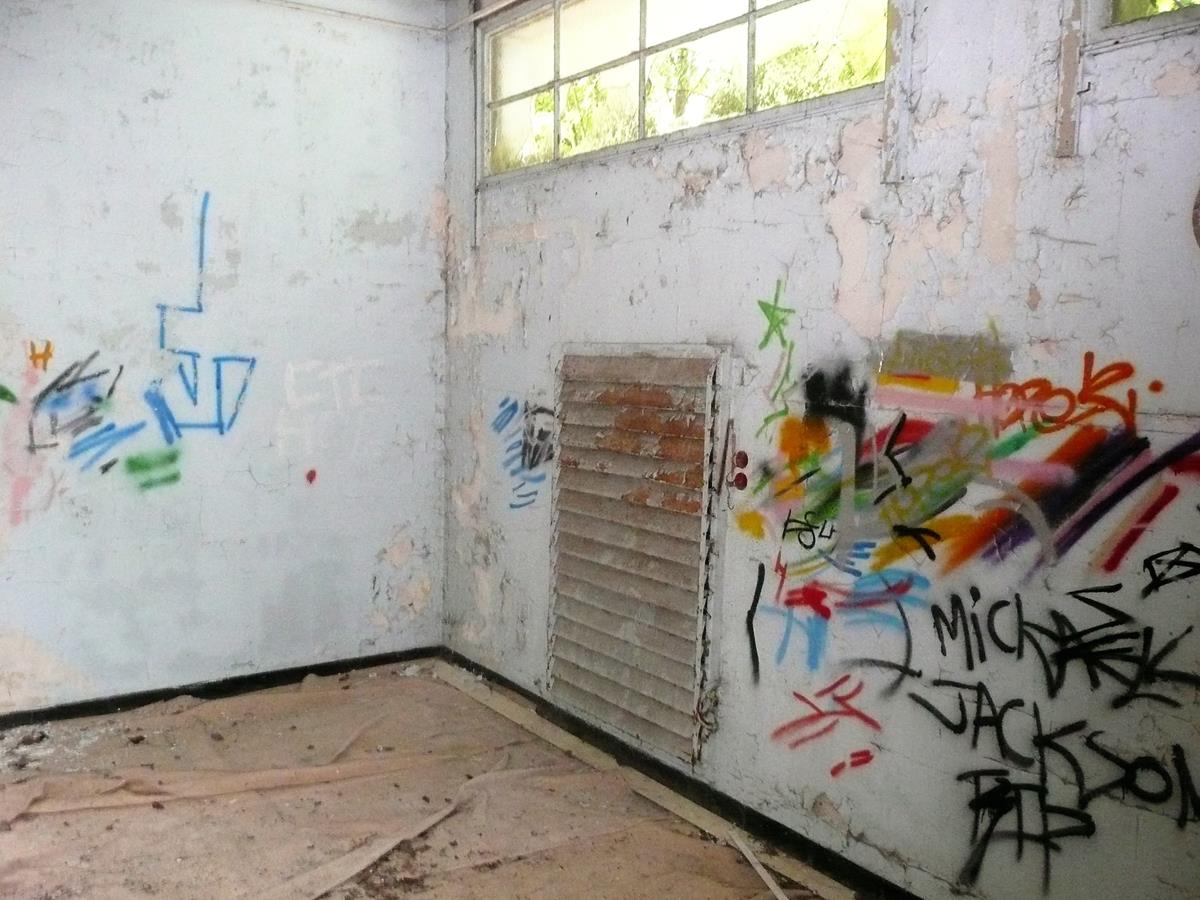

Ein 50 m2 grosser Raum wurde für die Geräte der L.o.S. Installation bereitgestellt. Die technischen Einrichtungen sind hier auch nicht mehr vorhanden. In dem L.o.S.Raum des Gebäudes sind die Durchbrüche für die Antennenkabel - Richtung ACE-Station Paris South und der ACE-High-Station Èmèville - resp.der Kanäle zu dem nicht mehr vorhanden L.o.S.- Transmitter Gittermastturm sichtbar. (Bild 12)

Bedingt durch die Leistungsgrösse der L.o.S.-Station war auf der militärischen Liegenschaft kein seperates  Power Building erforderlich. Der vordere technische Raum des Radio Equipment Gebäudes war für das Notstromaggregat mit dem Tagestank vorgesehen und hatte auch seperate Zugänge für die technischen Geräte der Station. (Bild 13)

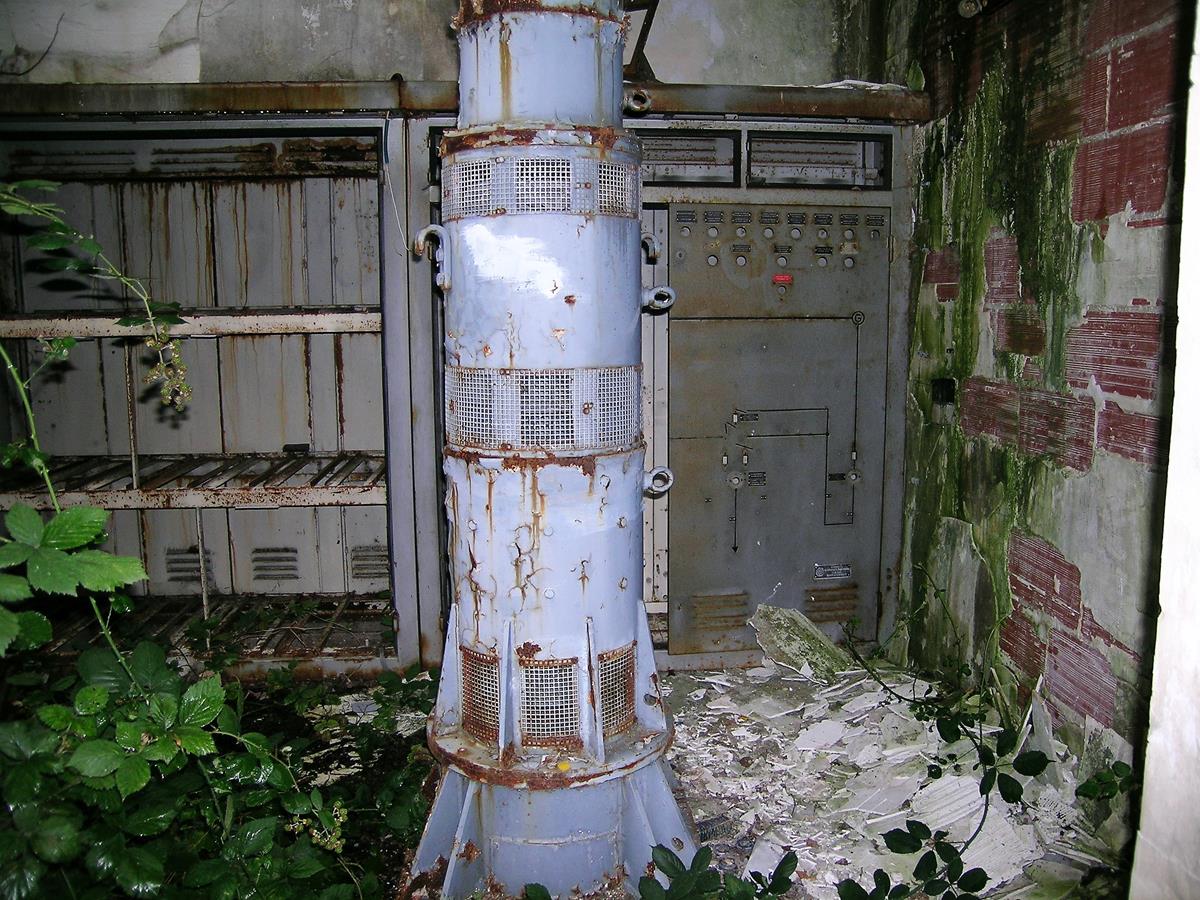

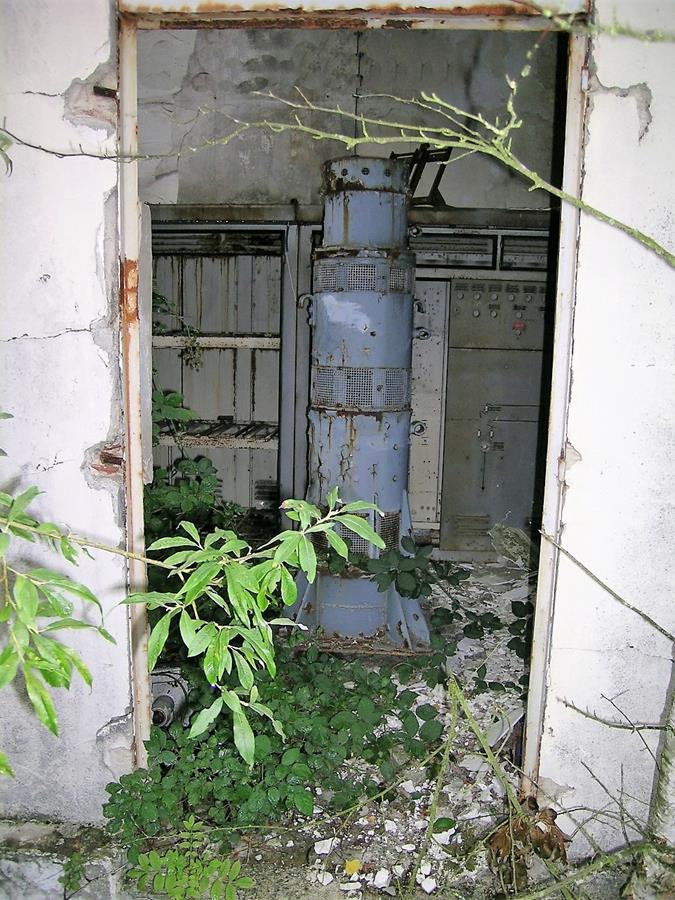

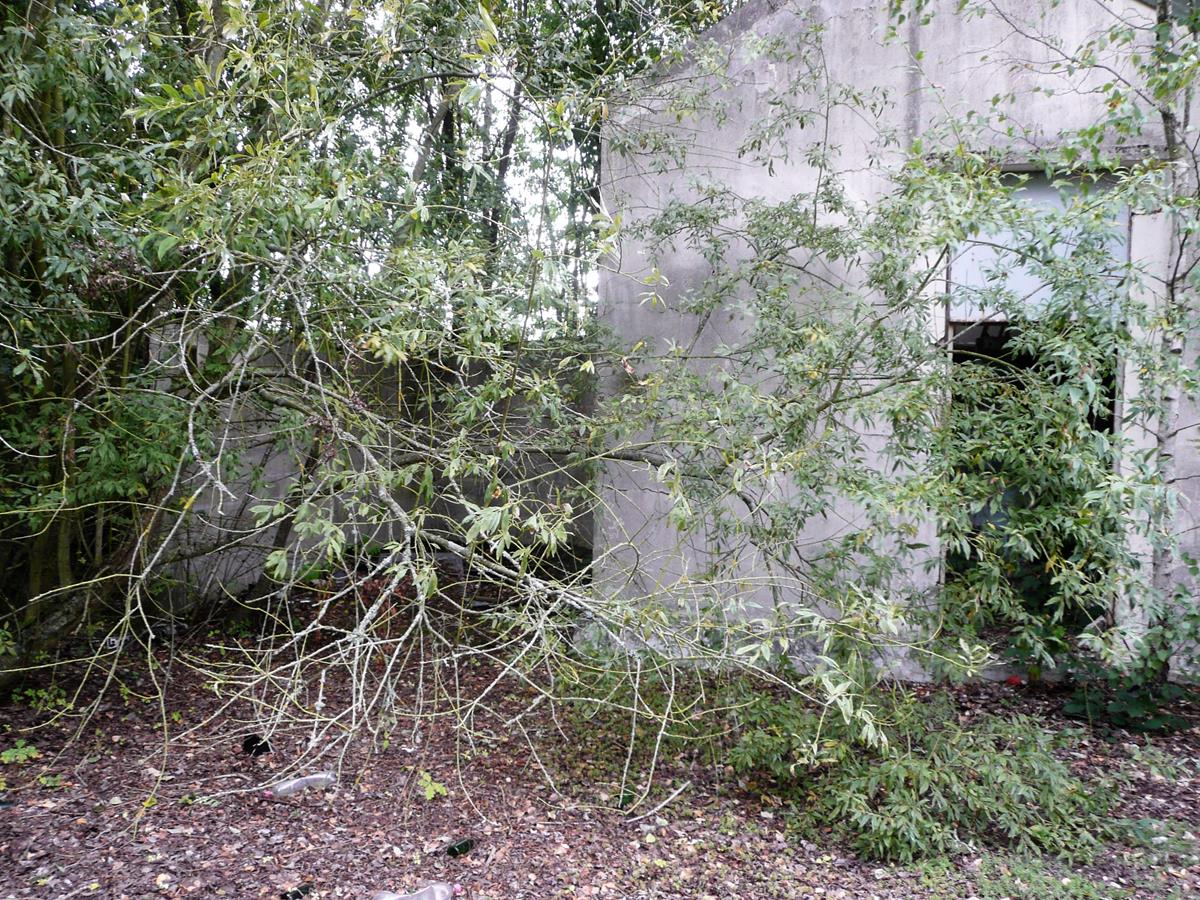

Das auf der rechten Seite der militärischen Liegenschaft erbaute No Break Building, Nutzfläche 15 m2, ist noch vorhanden. (Bild 14) Die technischen Einrichtungen sind, wenn auch nur im defekten Zustand teilweise sichtbar. Im Vordergrund des Raumes steht der vertikal aufgestellte 20 KVA - No Break Maschinensatz aus dem Jahr 1968. (Bild 15) Die dazugehörende Schaltanlage steht auf der rechten Seite des Raumes. Auf der linken Seite des Raumes ist der Batterieschrank für die 105 A/h - NiCad- Batterieanlage, ohne Batterieblöcke, noch vorhanden, die Leistung dieser Batterieanlage war für 30 Minuten Vollastbetrieb der 20 KVA - USV Anlage ausgelegt. Das Batterieladegerät für die NiCad - Batterieanlage und die Schaltkästen für die Gebäudebelüftung sind demontiert worden. Durch die Installation des No Break Equipments erfüllte die ACE-High Station Rozoy ab dem Jahr 1968 die Spezifikation für die Stationen der "Power Category I".

NiCad - Batterieanlagen erreichen im Bereitschaftsbetrieb mit Ladeerhaltung erreichen eine Brauchbarkeitsdauer von bis zu 20 Jahren. Aufgrund der grafitfreien Elektroden ist während der ganzen Nutzungszeit kein Elektrolytwechsel erforderlich. Außerdem besticht die NiCad-Batterie durch ihre Zyklenfestigkeit (mehr als 2000 Zyklen nach DIN) dem extrem niedrigen Innenwiderstand und einer hohen Energiedichte.

Der 73 m. hohe L.o.S.-Transmitter Gittermastturm , mit den vier Parabolantennen für die Verbindung der nördlich gelegenen L.o.S.-ACE High Station Èmèville und der südöstlich gelegenen O.H - ACE-High Station Paris South ist komplett demontiert und nicht mehr vorhanden. Fundamentreste sind noch in dem Aussenbereich der Antennenverbindung zwischen L.o.S.-Transmitter Gittermastturm und Radio Equipment Gebäude sichtbar.
___________________________________________________________________________________________________________________________________________________________________________________________________________
heute (1)

Die militärische Nutzung der Liegenschaft durch das ACE-High System wurde vollständig beendet.
2010, Der in dem No Break Gebäude installierter No Break Maschinensatz ist nicht mehr vorhanden
2013, Die Gebäude sind in einem desolaten Zustand und fallen von der Bausubstanz in sich zusammen.
2014, Das Gelände der Liegenschaft, ist unter Google Earth erkennbar.
___________________________________________________________________________________________________________________________________________________________________________________________________________
___________________________________________________________________________________________________________________________________________________________________________________________________________
2013, Zufahrt zu der Liegenschaft.
_____________________________________________________________________________________________________________________________________________________________________________
