ACE-High System von 1958 bis 1995
ACE-High System (Allied Command Europe Tropospheric Forward Scatter Communications Systems)
_____________________________________________________________________________________________________________________________________________________________________________
La Bastide
  • Nice (Signal de Chens)

43°44'53.60"N/06°39'44.90"O - 1.704 m.üNN
Antennen    üGND : Scatter, Höhe 20 m
Antennen    üGND : L.o.S. Tower, Höhe unbekannt
Site Code ab 1958 : FD (Nice)
Site Code ab 1971 : FNIZ
Status                  : Aufgegeben Nutzung
Status heute         : Militärischer Sicherheitsbereich
Ansicht                 : aktive NATO-Liegenschaft (5)
___________________________________________________________________________________________________________________________________________________________________________________________________________

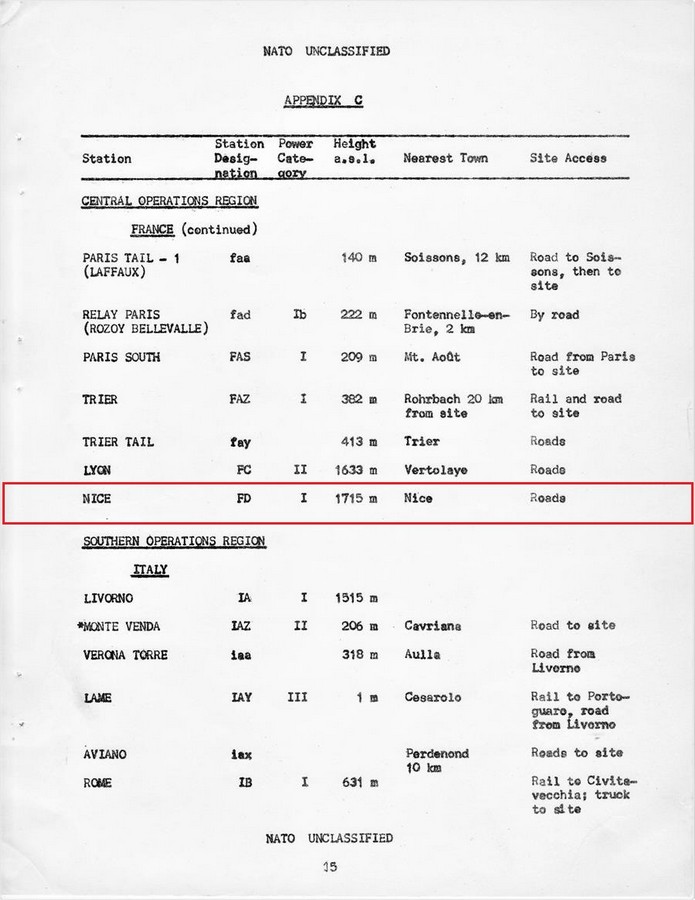

Übersichtspläne - Bezeichnungen - Transmitterverbindungen, 1959 (1) (3)
Linienplan, von 1959 (ACE-High System)
Verbindungen
FD - Nice (Signal de Chens) > FC - Lyon (Pierre sur Haute) - Scatter Line - Station ohne Multiplex - Channel Capacity 36
Entfernung zwischen den Stationen - Luftlinie - 310,00 Km
FD - Nice (Signal de Chens) > IA - Livorno (Monte Giogo) - Scatter Line - Station ohne Multiplex - Channel Capacity 36
Entfernung zwischen den Stationen - Luftlinie - 283,00 Km
___________________________________________________________________________________________________________________________________________________________________________________________________________

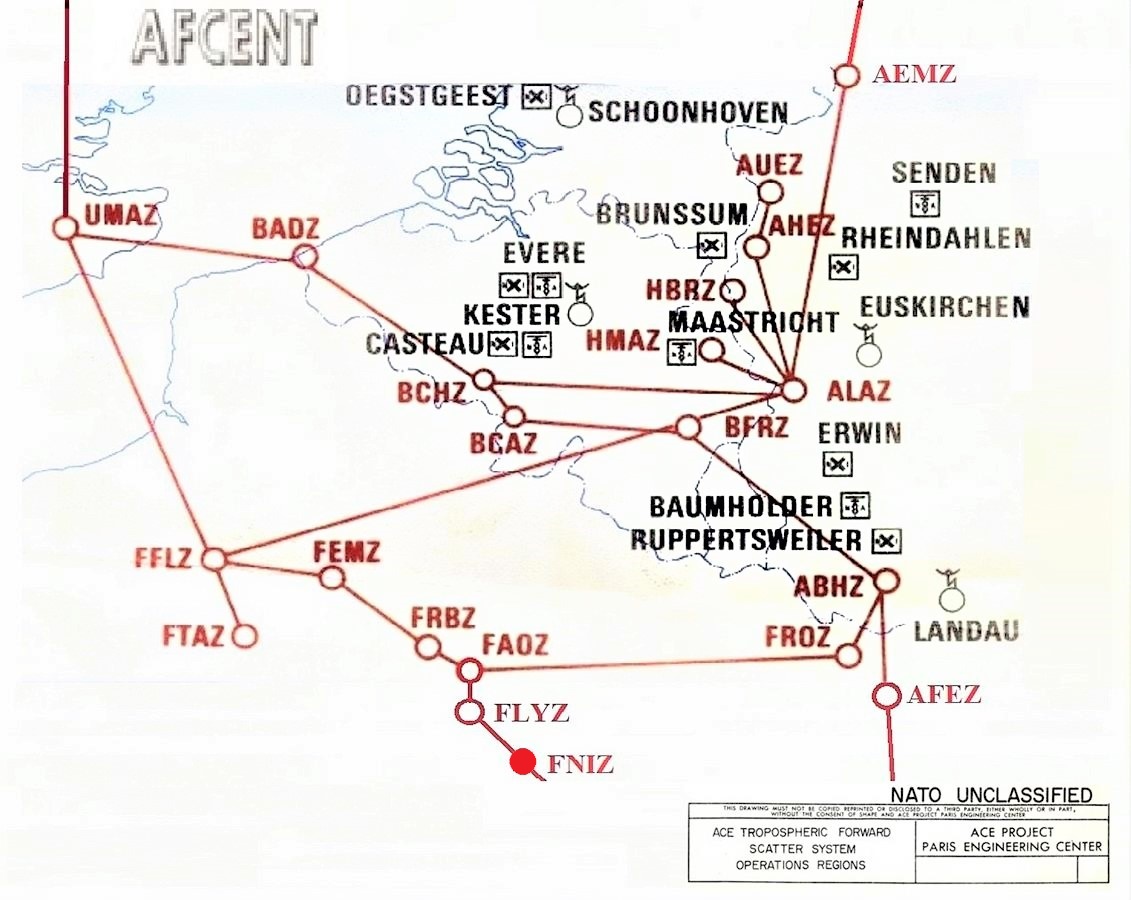

Übersichtspläne - Bezeichnungen - Transmitterverbindungen, 1976 (1) (4)
Linienplan, von 1976 (ACE-High System)
Verbindungen
FNIZ - Nice > FLYZ - Lyon - Scatter Line -Station ohne Multiplex - Channel Capacity 36
Entfernung zwischen den Stationen - Luftlinie - 310,00 Km
FNIZ - Nice > IMXZ - Livorno - Scatter Line - Station ohne Multiplex - Channel Capacity 36
Entfernung zwischen den Stationen - Luftlinie - 283,00 Km
___________________________________________________________________________________________________________________________________________________________________________________________________________
Übersichtspläne
___________________________________________________________________________________________________________________________________________________________________________________________________________
Power Category, Transmitter Typ
Station FNIZ, Power Category - I
Station FNIZ, Transmitter Typ - 2S (Scatter Line)

Info zu Station Power Plant Categories.
Power Plant arrangements at ACE High Stations fall into ix general categories with are variante on combinations of main supplied from sources the station, and prime movers within the station. There are designated as follows:
"Category I" Primary power obtai ned from local commercial supply, with standby power derived from two high-speed automatic-starting diesel-driven alternators.
___________________________________________________________________________________________________________________________________________________________________________________________________________
Bilddokumentationen, in der Betriebsphase
___________________________________________________________________________________________________________________________________________________________________________________________________________

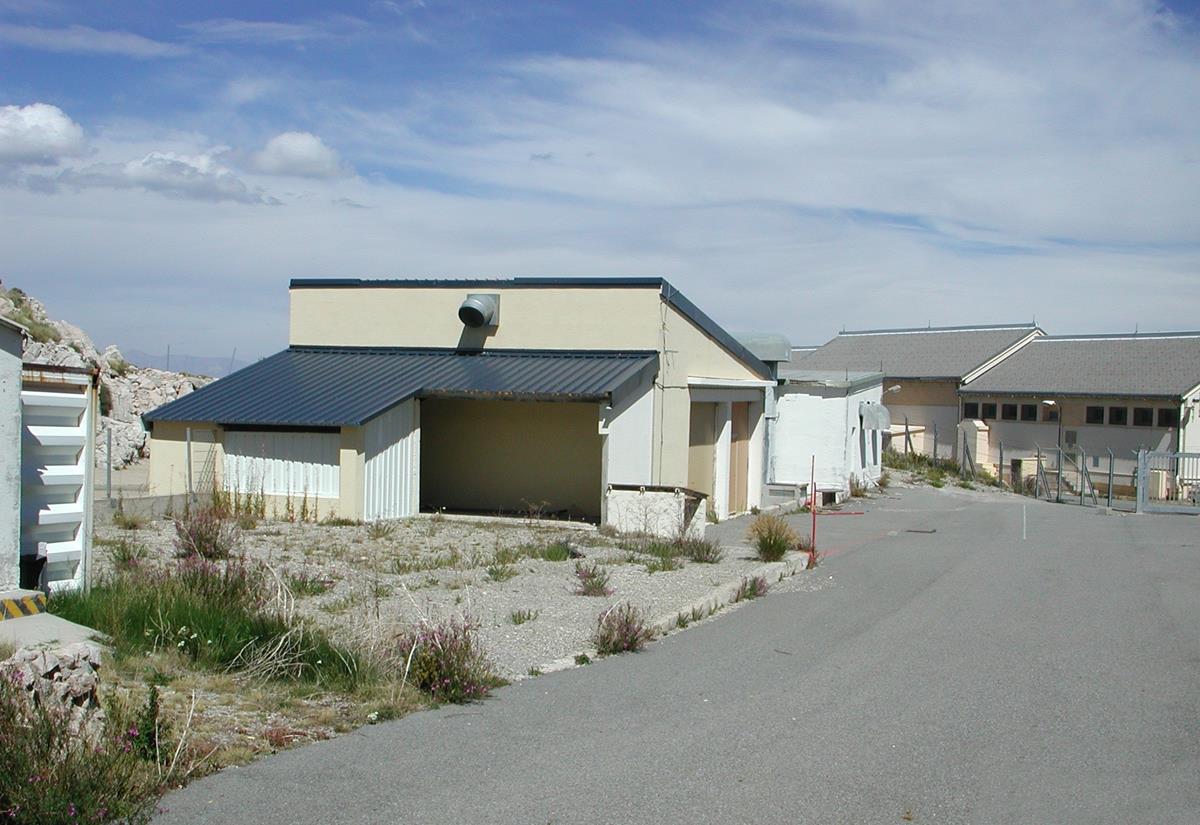

Bilddokumentationen, 2006
___________________________________________________________________________________________________________________________________________________________________________________________________________
Bilddokumentationen, 2020 (1)
Die militärische Liegenschaft wurde im ~ Jahr 2019 teilweise renatruiert. Eingangswache und Personal Building ; No Break Building / Power Building und weitere Bauteile wurden rückgebaut. In einem weiterhin gesicherten Bereich befindet sich das aktive Radio Electronic Building mit zwei Stahlgittertürmen der französichen Marine. Das davor liegende Gelände ist frei zugänglich.
___________________________________________________________________________________________________________________________________________________________________________________________________________
Beschreibungen
Link Seiten, Wikipedia
Thema, La Bastide (Var) [4]
Autor  - Wikipedia
Quelle - Wikipedia
ULR    - Wikipedia
"La Bastide ist eine französische Gemeinde mit 205 Einwohnern (Stand 1. Januar 2020) im Département Var in der Region Provence-Alpes-Côte d’Azur. Sie gehört zum Arrondissement Draguignan und zum Kanton Flayosc." [4]
___________________________________________________________________________________________________________________________________________________________________________________________________________
Daten

Adresse: Station Radio Militäire, La Bastide 83 (Var)
Telefon : La Basdide (Var) 7
___________________________________________________________________________________________________________________________________
Die ACE-High Station Nice wurde Anfang der 50er Jahre erbaut und ging nach einer Testphase in die offizielle Betriebsphase. Die Bezeichnung der ACE-High Station lautete nach der offizielen Inbetriebnahme der Station - "Nice - Signal de la Chens" und die NATO Code hierzu war "FD".
FD - Nice (Signal de la Chens) (F) France (D) NATO Codierung - Station D
___________________________________________________________________________________________________________________________________
1971, wurden alle ACE-High Stationen im "ACE-High Network Europe" neu codiert, die Bezeichnung der ACE-High Station lautete danach "Nice" und die NATO Code hierzu
"FNIZ".
FNIZ - Nice (F) France (NI) Stadt / Geländebezeichnung (Z) ACE-High System
______________________________________________________________________________________________________________________________________________________________________________
1991, Die Betriebsphase endete mit Schliessung der ACE-High Station.
______________________________________________________________________________________________________________________________________________________
Basis Personal der ACE-High Station
siehe Übersicht "COMMUNICATIONS ELECTRONICS PERSONNEL REQUIREMENTS FOR THE CAE FORWARD SCATTER SYSTEM"
___________________________________________________________________________________________________________________________________________________________________________________________________________
Hintergrundinformationen

Die ehemalige ACE-High Station Nice - NATO Code FNIZ, erste Bezeichnung der Station hatte die NATO Code FD - wurde Anfang der 50er Jahre auf der Berg "Monte de la Lachens" in der Region "Provence - Alpes- Cote d' Azur" in einer geschützten Bergmulde auf 1687 üNN gebaut. (Bild 1) Die einzige Zufahrt zu der 32.0000 m2 grossen militärischen Liegenschaft erfolgte von der Route Napoleon "D 81" aus oder von der in der Nähe gelegenen kleinen Ortschaft "La Bastide" (Bild 2) über die Nationalstrasse "D 44" aus, und dann über eine Bergstrasse zu dem Monte de la Lachenes. (Bild 3) Ausser der militärischen Liegenschaft, befindet sich noch rechts neben der Station gelegen, eine regionale Transmitterstation. (Bild 4) Die ACE-High Station Nice war eine wichtige NATO Station in dem System der NATO und diese Routenverbindung wurde als "Normal Route" bezeichnet und führte weiter nordwärts zu der 310 Km entfernten ACE-High Station Lyon - FLYZ. Eine weitere östliche Verbindung führte zu der in Italien gelegenen ACE-High Station Livorno - IMXZ und über Griechenland in die Türkei.

Auf der grossen, in alpiner Umgebung gelegenen, militärischen Liegenschaft, sind die verschiedene Gebäude, sowie die in vergangenen Jahren noch von weitem sichtbaren vier Stück 20 mtr. Krupp - Scatter Antennen installiert gewesen, die heute demontiert worden sind. Das gesamte Gelände ist durch einen Verbunddrahtzaun - Maschendrahtzaun, gesichert. Die Anordnung der Gebäude und der Aufbau der technischen Einrichtungen entspricht der ACE-High Network Spezifikation für die ACE High-Stationen der "Power Category I", d.h. optimale militärische Sicherung der Liegenschaft, verstärkt gesicherter Eingangsbereich mit Eingangswache, Personal - und Unterkunftsgebäude,Technik Gebäude - Radio Equipment Building - mit den Scatter Antennenanlagen, lokale Stromübergabestation, Power Building mit zwei Notstromaggregaten und einem zusätzlichen Gebäude für die unterbrechungsfreie Stromversorgung - No Break Unit , sowie verschiedene kleine Nebengebäude für die Fahrzeugwartung und Unterstellung. Da die Liegenschaft weiterhin von der französischen Marine genutzt wird, sind die Gebäudeeinheiten in einen einwandfreien baulichen und gepflegten Zustand.

Die stark gesicherte Eingangswache (Bild 5) befindet sich, an der tieferliegenden Zufahrtsstrasse zu der Station. Nach passieren der Eingangswache wird das Stationsgelände durch eine kleine Felsschlucht erreicht.

Das Personal - und Unterkunftsgebäude " Personal Building" (Bild 6) befindet sich im Zugangsbereich der Station und hat vor dem Gebäude grosse Parkflächen. Das technische Personal war nach der Inbetriebnahme der Station der Navy unterstellt, die Umstellung auf die Air Force erfolgte im Jahr 1972.

Die Hochspannungstrasse führte zu dem Energie - Übergabepunkt der ACE-High-Station Nice, der rechts an der Kopfseite des Personal - und Unterkunftsgebäudes ankommend, weiter zu dem Power Building geführt wurde. (Bild 7)

Das Power Building wurde zwischen dem Unterkunftsgebäude und dem Radio Equipment Gebäude erstellt. (Bild 8)

Das Radio Equipment Gebäude, (Bild 9) liegt im hinteren Bereich der militärischenLiegenschaft, in dem Bereich wo auch die Scatter Antennen installiert waren. Das Gebäude befindet sich ebenfalls in einem baulich einwandfreien Zustand. Das Gebäude ist im Prinzip wie alle anderen Radio Equipment Buildings des ACE-High Networts in etwa baugleich ausgeführt. Im Eingangsbereich befinden sich die Sanitäreinrichtungen, einige Büroräume für den Stationschef und den Techniker, sowie kleine Lagerräume und Besprechungsräume. Ein relativ grosser Raum, wurde für die Geräte der L.o.S.-Installationen bereit gestellt (falls vorhanden). Der grösste Raum war für die Geräte der O.H.Installation vorgesehen, hier waren die Empfangs- und Sendemodule installiert. Der letzte Raum des Gebäudes wurde für die technischen Geräte der Wasserkühler und Dehydrator-Verdichter vorgesehen, dieser Raum ist an den jeweils vier Zuluft- und Abluftkanälen gut zu erkennen. Das Gebäude ist heute innerhalb der miltärischen Liegenschaft nochmals mit einer zusätzlichen Zaunanlage abgesichert worden. (Bild 10)

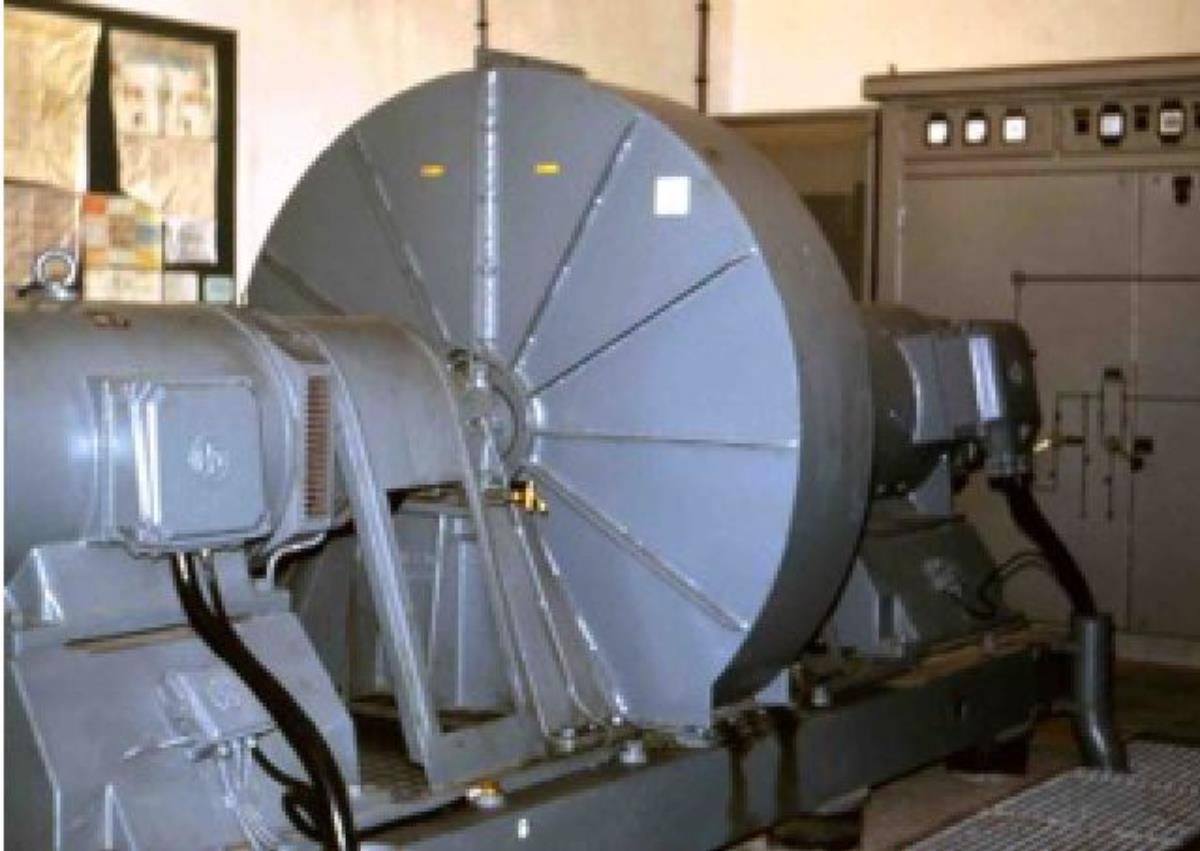

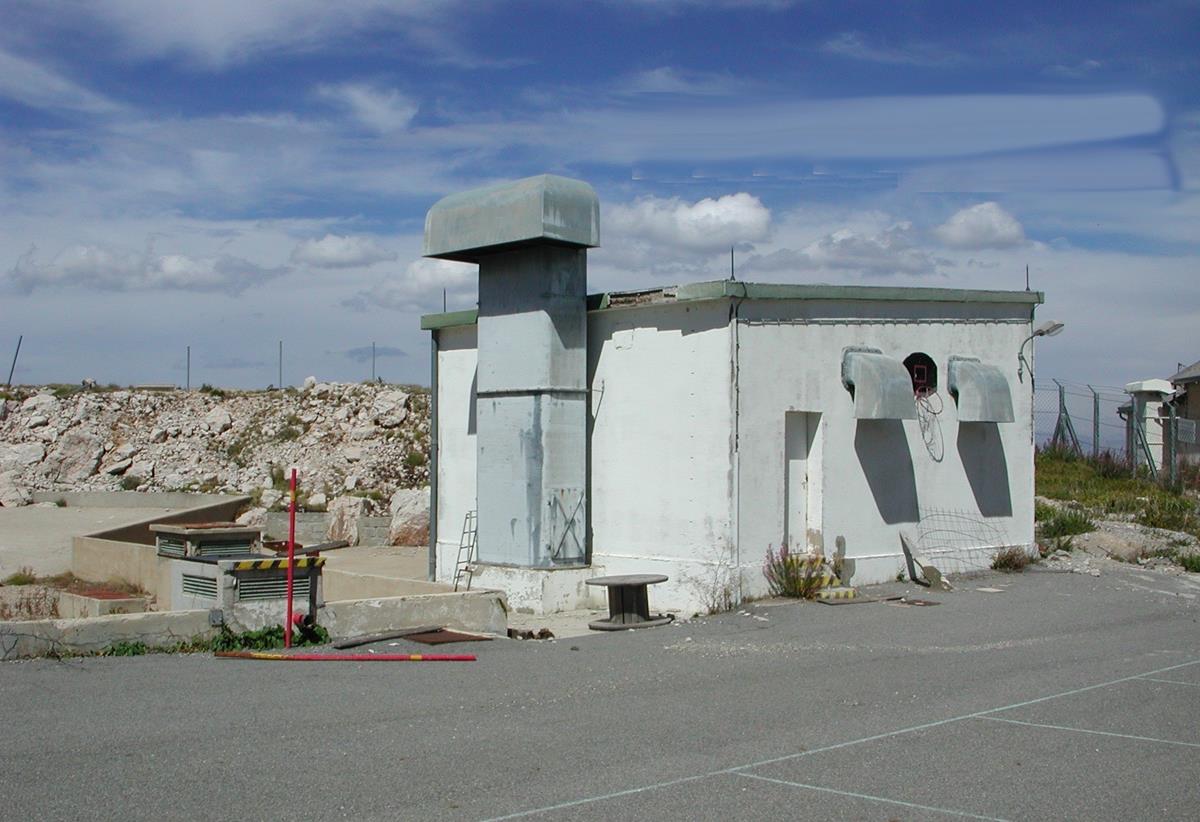

Zusätzlich befindet sich noch eine zweifache Garage (Bild 11) gegenüber dem Personal - und Unterkunftsgebäude. Das No Break Building (Bild 12) ist gegenüber dem Power Building erbaut worden. Installiert waren hier zwei No Break Anlagen Typ G102 mit jeweils 105 KVA Leistung bei 380 Volt. (Bild 13) Durch die Installation des No Break Equipment erfüllte die ACE-High-Station Nice die Spezifikation für die Stationen der "Power Categorie I".

Die hinter dem Radio Equipment Building installerten 20 mtr.Krupp Scatter Antennen für die Verbindung zu der ACE-High Station Lyon - nördlich - (Bild 14) und zu der ACE- High Station Livorno - östlich - (Bild 15) sind demontiert worden.

Die militärische Liegenschaft wurde im ~ Jahr 2019 teilweise renatruiert. Eingangswache und Personal Building ; No Break Building / Power Building und weitere Bauteile wurden rückgebaut. In einem weiterhin gesicherten Bereich befindet sich das aktive Radio Electronic Building mit zwei Stahlgittertürmen der französichen Marine. Das davor liegende Gelände ist frei zugänglich.
___________________________________________________________________________________________________________________________________________________________________________________________________________
heute (1)

Die militärische Nutzung der Liegenschaft durch das ACE-High System wurde vollständig beendet.
Nach Abschaltung der ACE-High Station Nice wird die militärische Liegenschaft weiterhin durch die französische Marine genutzt.
2018, Das Gelände der Liegenschaft, ist unter Google Earth erkennbar.
2019, Die militärische Liegenschaft wurde im ~ Jahr 2019 teilweise renatruiert.
___________________________________________________________________________________________________________________________________________________________________________________________________________

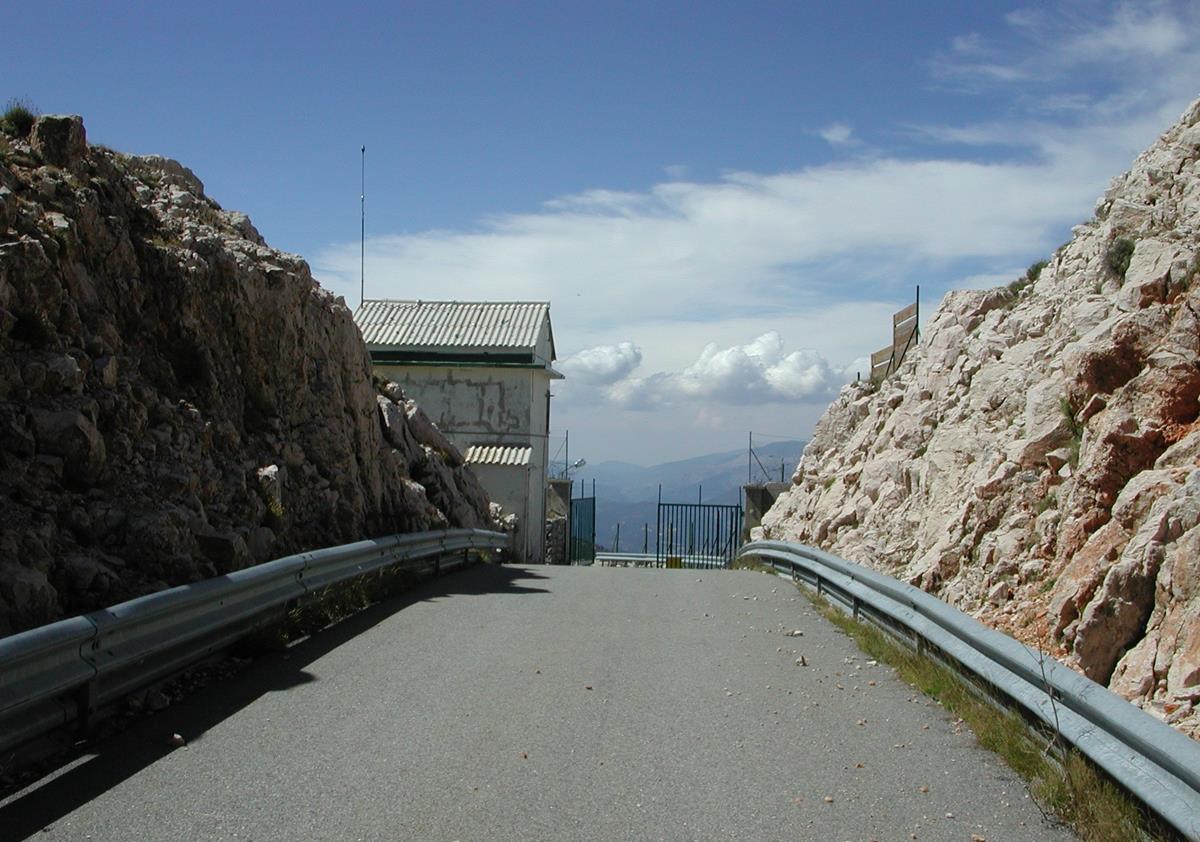

2006, Zufahrt zu der Liegenschaft.
