ACE-High System, Informationen > Technik > No Break Unit
„The ACE-High Network during the period of Cold War“
______________________________________________________________________________________________________________________________________________________________________________________________________________
Das unterbrechungsfreie Stromversorgungssystem der ACE-High Stationen für die O.H.Route.
______________________________________________________________________________________________________________________________________________________________________________________________________________

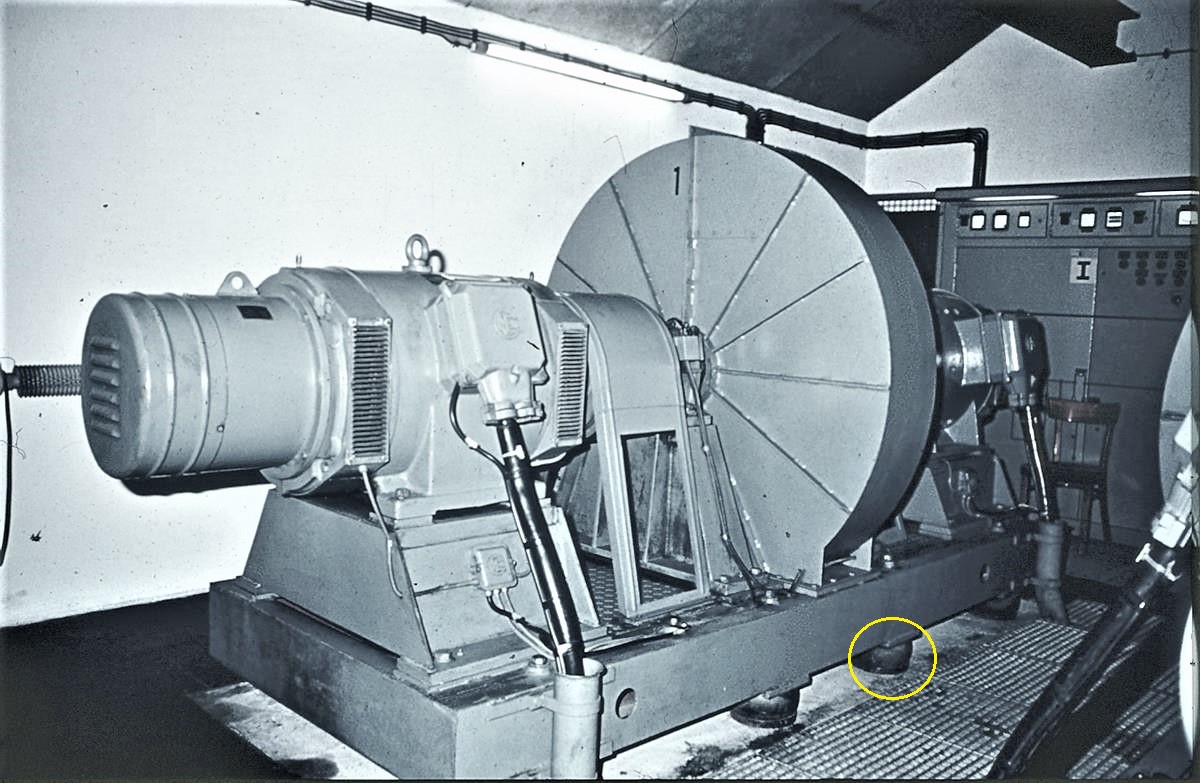

(2) O.H. Route - No Break Equipment I
ACE-High Station Lammersdorf, ALAZ (Bild aus der Betriebsphase)
_______________________________________________________________________________________________________________________________________________________________________________
Diese prinzipielle technische Beschreibung ist zutreffend für die nachfolgend aufgeführten ACE-High Stationen der Kategorie 1 der " O.H.Route "
Station Power Plant Categories. [4]
Power Plant arrangements at ACE-High Stations fall into ix general categories with are variante on combinations of main supplied from sources the station, and prime movers within the station. There are designated as follows:
"Category 1" Primary power obtai ned from local commercial supply, with standby power derived from two high-speed automatic-starting diesel-driven alternators.
"Category 2" Primary power obtained from two low-speed-non-automatic-starting diesel-driven alternators, with a further two diesel-driven alternators of the same type used in a scheduled substitition and maintenance plan.
"Category 3" Primary and standby power obtained from associated militaty installations.
im AFNORTH Bereich - NATO Code
ACE-High Station Bodo - NKLZ
ACE-High Station Mosjoen - NMOZ
ACE-High Station Trondheim - NSBZ
ACE-High Station Oslo - NSOZ
im AFCENT Bereich - NATO Code
ACE-High Station Paris North - FAOZ
ACE-High Station Paris South - FFLZ
ACE-High Station Rohrbach - FROZ
ACE-High Station Lammersdorf - ALAZ
ACE-High Station Nice - FNIZ
im AFSOUTH Bereich - NATO Code
ACE-High Station Livorno - IMXZ
ACE-High Station Neaples - IICZ
ACE-High Station Rome - ITLZ
ACE-High Station Monte Lauro - ICZZ
ACE-High Station Athens - GPKZ
______________________________________________________________________________________________________________________________________________________
Firmen Logo Reliance Electric Company
vormals REM - Rheinische Elektro Maschinenfabrik Krefeld - Blumentalstrasse 102
___________________________________________________________________________________________________________________________________________________________________________________________________________________________________________
Das traditionsreiche Unternehmen wurde im Jahr 1901 als "Rheinische - Elektro - Maschinenfabrik GmbH" in Krefeld gegründet, um zunächst Dynamos und Motoren zu bauen und zu verkaufen. Es war damals maßgeblich an der Elektrifizierung des linken Niederrheins beteiligt.
Die unterbrechungsfreien Stromversorgungssysteme für die NATO, sind in den 60 er Jahren mit den über 5 Tonnen schweren Schwungmassen entwickelt und wurden dann mit dem Antriebsmotor - Schwungmasse und Generator auf einem verwindungssteifen Grundrahmen ( Schlitten ) montiert, wobei die kleineren schlüsselfertigen Anlagen konzipiert mit Schaltanlagen, für den Fallschirm Abwurf vorgesehen waren. Die Gießereimodelle wurden in eigenen der Modelltischler - Abteilung erstellt und in der Eisengießerei bei der Firma Carl Zangs in Krefeld - Oberdiessheimer Strasse 12, gegossen. Verschiedene andere Stahlteile, wie Anker, etc. sind von den Lüneburger Eisenwerken erstellt worden.
Da die Firma R.E.M - ein mittelstädiges Unternehmen mit seinerzeit 270 Mitarbeiter - in einem städtischen Wohngebiet lag, wurden die erste Versuchsreihe - Langzeitprüfung und vor allem die Rotationsprüfungen - mit diesem Anlagentyp in einem in Krefeld gelegenen Stahlwerk in der Zertrümmerungsanlage für Schlackenabfall (Sprengplatz) erfolgreich durchgeführt. Die späteren Versuchsreihen und Abnahmen, erfolgten trotz der erheblichen Lärmbelästigung, dann auf dem R.E.M Firmengelände in Krefeld auf der Blumentalstrasse 102.
Im Jahr 1969 übernahm der Elektrokonzern " Reliance Electric " aus Cleveland / USA die Firma als eigenständige deutsche Tochtergesellschaft." Reliance " Antriebe und Schaltanlagen werden in der Werkzeugmaschinen - der Eisen - und Stahlindustrie (z.B Walzwerke) der Druck - und Papierindustrie, der Fördertechnik (Containerkräne) im Schiffsbau (Antriebe für Bugstrahlruder) und vielen anderen Bereichen eingesetzt.
__________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________
Beschreibung der unterbrechungsfreien Stromversorgung der ACE-High Stationen.

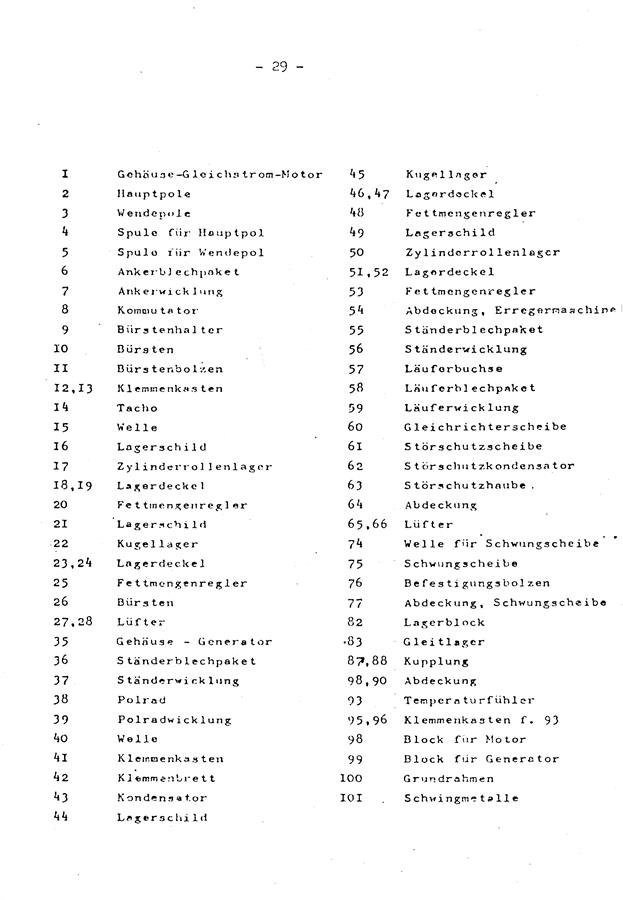

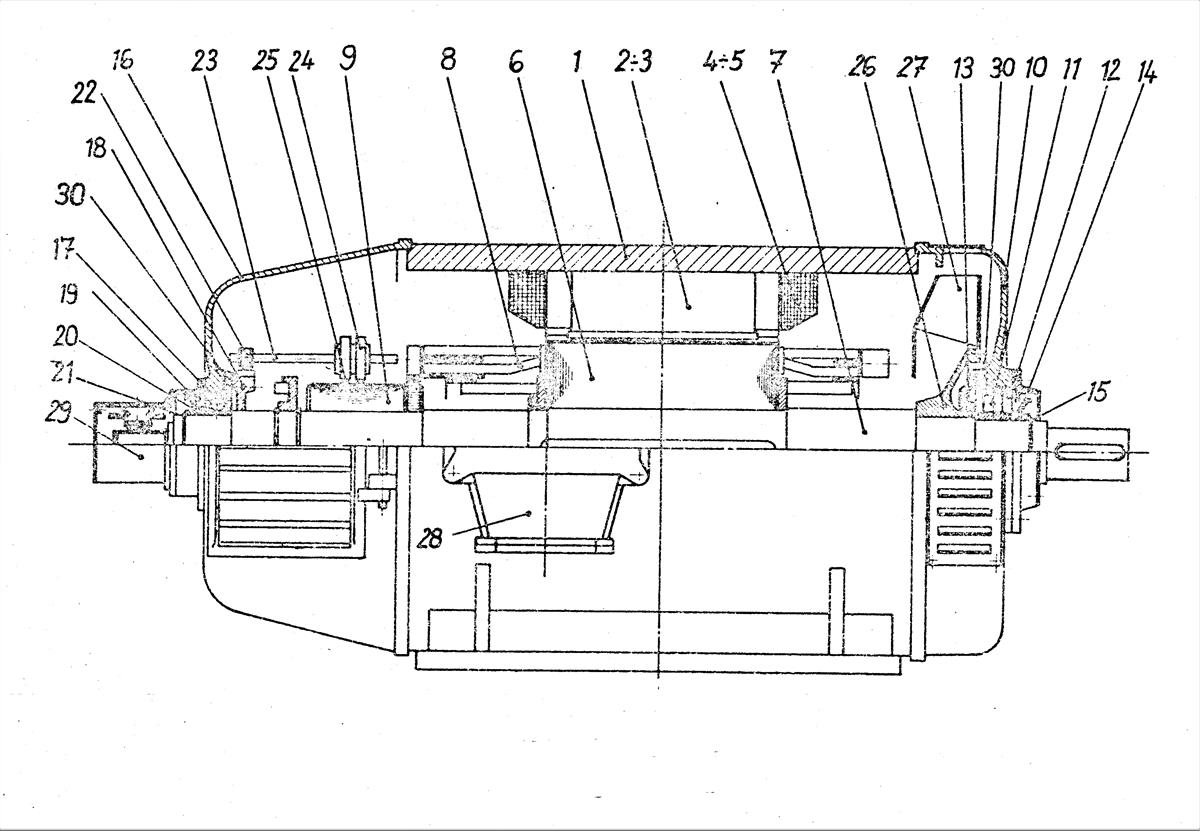

(3) No Break Normal - Route - Schnittbild der No Break Anlage
ACE-High Station Lammersdorf, ALAZ
_______________________________________________________________________________________________________________________________________________________________________________
Beschreibung der unterbrechungsfreien Stromversorgung der ACE-High Stationen.
1.0 NATO Spezifikation - No Break Equipment und Installation auf den ACE-High Stationen.
1.1 NATO Spezifikation - Standard No Break Gebäude für die ACE-High Stationen der Kategorie 1.
1.2 NATO Spezifikation - Leistung der installierten No Break Anlagen.
1.3 USV Anlage – No Break Equipment
1.4 Gleichstrom Motor - Antrieb der No Break Anlage mit zwei Nebenschlusswicklungen.
1.5 Hochlauf der USV Anlage
1.6 Auslauf der USV Anlage
1.7 Schwungmassenspeicher - Schwungscheibe
1.8 Gleitlager zwischen Kupplung Motor – Schwungmassenspeicher und Kupplung Generator.
1.9 Ansicht von einem defekten Gleitlager
1.10 Kupplung zwischen Gleitlager und Gleichstrom - Motor und Kupplung Generator.
1.11 Selbstregelnder Generator , bürstenloser Synchrongenerator
______________________________________________________________________________________________________________________________________________________
1.0 NATO Spezifikation - No Break Equipment und Installation auf den ACE-High Stationen.
Die nachfolgend aufgeführte Spezifikation, entspricht den NATO Vorgaben für die Realisierung des Projektes der unterbrechnungsfreien Stromversorgung der ACE-High Stationen der Kategorie 1.
Die in englischer Sprache erstellten Spezifikationen sind als " NATO unclassified " eingestuft worden.
No Break O.H.Normal Route - No Break Unit - Spezifikation
Spezifikation für das No Break Equipment und für die Installation auf den ACE-High Stationen
_______________________________________________________________________________________________________________________________________________________________________________
1.1 NATO Spezifikation - Standard No Break Gebäude für die ACE-High Stationen der Kategorie 1.
1956
Im Jahr 1956 erteilte die NATO (SHAPE) der Firma STC, einem Unternehmen für Planung, Design, Engineering und Installation den Auftrag, das ACE-High Netzwerk in Europa zu installieren, um eine 6.739 km lange Transmissionsstrecke (Backbone-Route/Basisnetz) zwischen Nordnorwegen und dem Süden der Türkei einzurichten. Um die nötigen praktischen und technischen Erfahrungen in
1958
Europa zu sammeln, wurde in Norwegen 1958 ein vorläufiges Netzwerk von 4 Stationen (Hot-Line) installiert, anschließend wurde diese Pilotprojekt-Verbindung in das ACE-High Netzwerk integriert. Dazu gehörten bis zu 49 Stationen in Europa. Das System wurde als „Tropospheric-Scatter-Communications-Network“ (OH) bezeichnet und verfügte zusätzlich zu den OH-Stationen noch über bis zu 40 Richtfunkstationen (L.o.S.), die quasi in direkter Sichtverbindung zur nächsten Station installiert worden waren. An den unterschiedlichen Endpunkten befanden sich die verbunkerten Anlagen der Kommandostäbe. Die 10 französischen ACE-High Stationen, die nach Verlegung von SHAPE in Rocquencourt nach Casteau/Belgien und Aufgabe der AFCENT-Führungsbunker im Camp de Margival bei Laffaux/Frankreich, im Jahr 1979 auf 8 Stationen reduziert
1979
wurden, blieben weiterhin das zentrale Element in der AFCENT-Region. Durch Positionierung der ACE-High Stationen an topographisch ausgewählten Standorten, teilweise auch in großen Höhen, konnten mit den 20-30 m großen Parabolantennen bzw. Flächenantennen (Billboard-Antennen) zwischen zwei ACE-High Stationen Entfernungen von 200-300 km überbrückt und im gesamten System eine sichere Übertragung von Telefon- und Telegrafenverbindungen, besonders der Radardaten für das terrestrische Frühwarnsystem (Early Warning System), gewährleistet werden. Die technischen Einrichtungen der ACE-High Stationen wurden von hoch spezialisiertem nationalem Personal bedient.
1961
Nach Lösung der technischen Probleme ging das ACE-High Netzwerk 1961 in Betrieb. Für die weiteren umfangreichen administrativen Aufgaben wurden für alle drei Regionen in Europa (AFNORTH, AFCENT, AFSOUTH und die 5. ATAF einschließlich der Türkei) die NATO-Transmissions-Abteilung aufgestellt. Diese Abteilung koordinierte regional die Aufgaben der einzelnen Nationen und überwachte die Erstellung von Gebäuden und Infrastrukturen, plante die Unterbringung der Mitarbeiter und deren Familien an den oftmals sehr schwer zugänglichen Orten der Region. Die Bereitstellung von Energie und Versorgung erforderte ebenfalls erhebliche Aufwendungen, ebenso die Sicherung und Bewachung der ACE-High Stationen. Der gesamte Arbeitsumfang des Transmissionssystems wurde von SHAPE überwacht.
Die No Break Buildings wurden zwischen der vorhandenen regionalen Netzeinspeisung und den Electronic Buildings integriert und versorgte somit die elektronischen Verbraucher mit einer unterbrechnungsfreien Stromversorgung. Die No Break Buildings wurden durch einen Krefelder Architekten [2] geplant und dann in den 60 er Jahren durch regionale Bauträger erstellt; die Montage der elektrischen Installationen erfolgte durch ein betriebseigenes R.E.M. Montage Team aus Krefeld. Die Inbetriebnahme und Übergabe der technischen Anlagen erfolgte an SHAPE durch einen R.E.M. Inbetriebnahme Ingenieur [3] aus Krefeld.
Die No Break Gebäude - NATO Bezeichnung "No Break Shelter" wurden entsprechend der NATO Spezifikation auf allen O.H.Stationen der Kategorie 1 im gleichen Standard ausgeführt und waren entsprechend, den auf den Stationen herrschenden Witterungsbedingungen konstruiert.
Die Gebäude waren für die entsprechenden atmospherischen Bedingungen ausgelegt, d.h.für Temperaturen von + 40 ° Celsius bis - 40 °Celsius und einer Schneehöhe von zwei Meter und anfallenden Windgeschwindigkeiten bis 180 Km/Std und Spitzenwindgeschwindigkeiten bis 250 Km/Stunde.
In den Gebäude war eine eigenständige Belüftungseinrichtung mit zwei thermostatisch geregelten Ventilatoren installiert. - Erste Einschaltstufe für den Ventilator 1 erfolgte bei 12 ° Cel, die zweite Einschaltstufe für den Ventilator 2 erfolgte bei 24 ° Cel.Die Frischluft wurde auf der Rückseite des Gebäudes angesaugt und durch einen Bodenkanal in den No Break Raum geleitet. Die Abluft wurde über ein Abluft System,seitlich aus dem Gebäude rückgeführt,alternativ über Dachkanäle und oberhalb der Eingangstür abgeführt. Die in dem Gebäude installierten vier Stück elektrischen Heizungen - Rohrheizkörper - wurden manuell geregelt. Für Maintenance und Reparaturen waren in dem Gebäude, über den Maschinensatz, jeweils eine Traverse für eine Kraninstallation vorgesehen.
___________________________________________________________________________________________________________________________________________________
No Break - O.H.Normal Route - Standard No Break Gebäude für die ACE-High Stationen der Kategorie 1

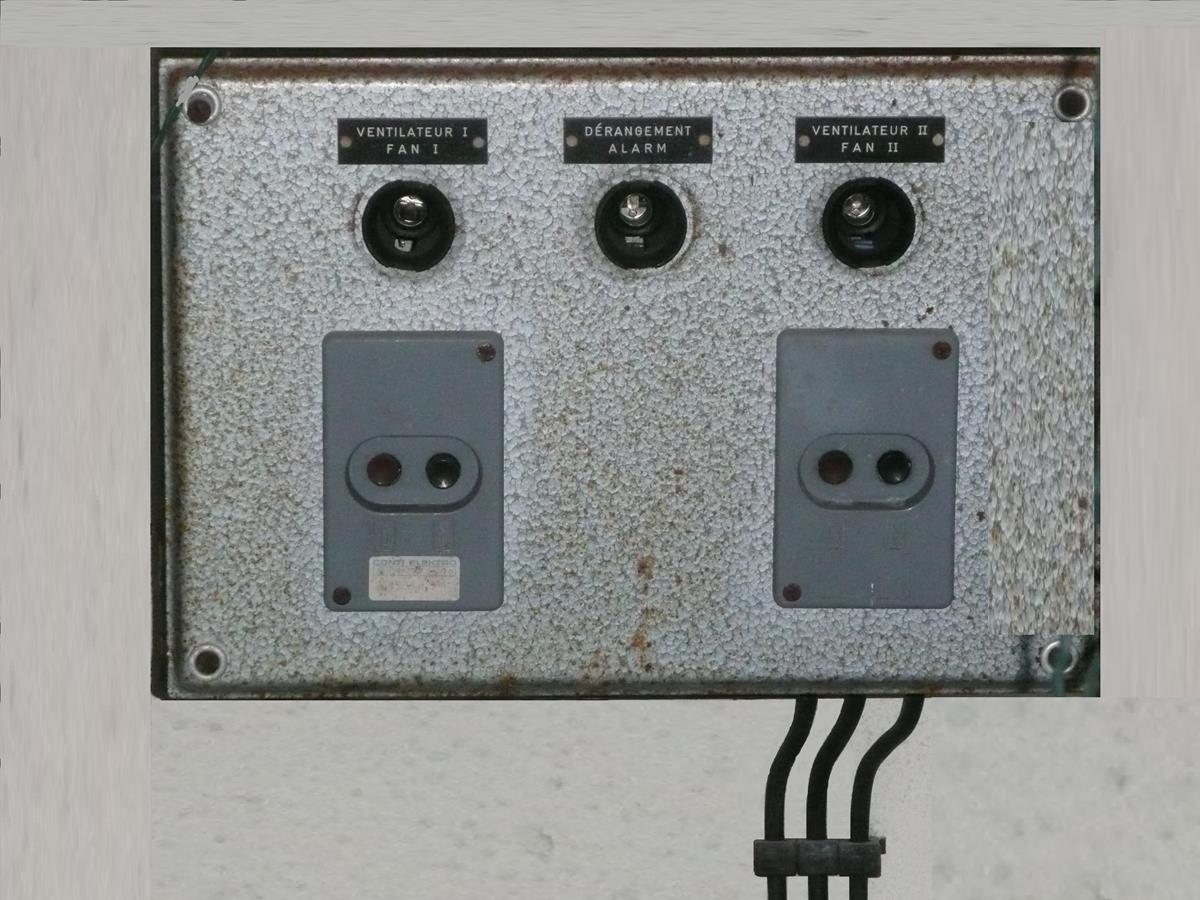

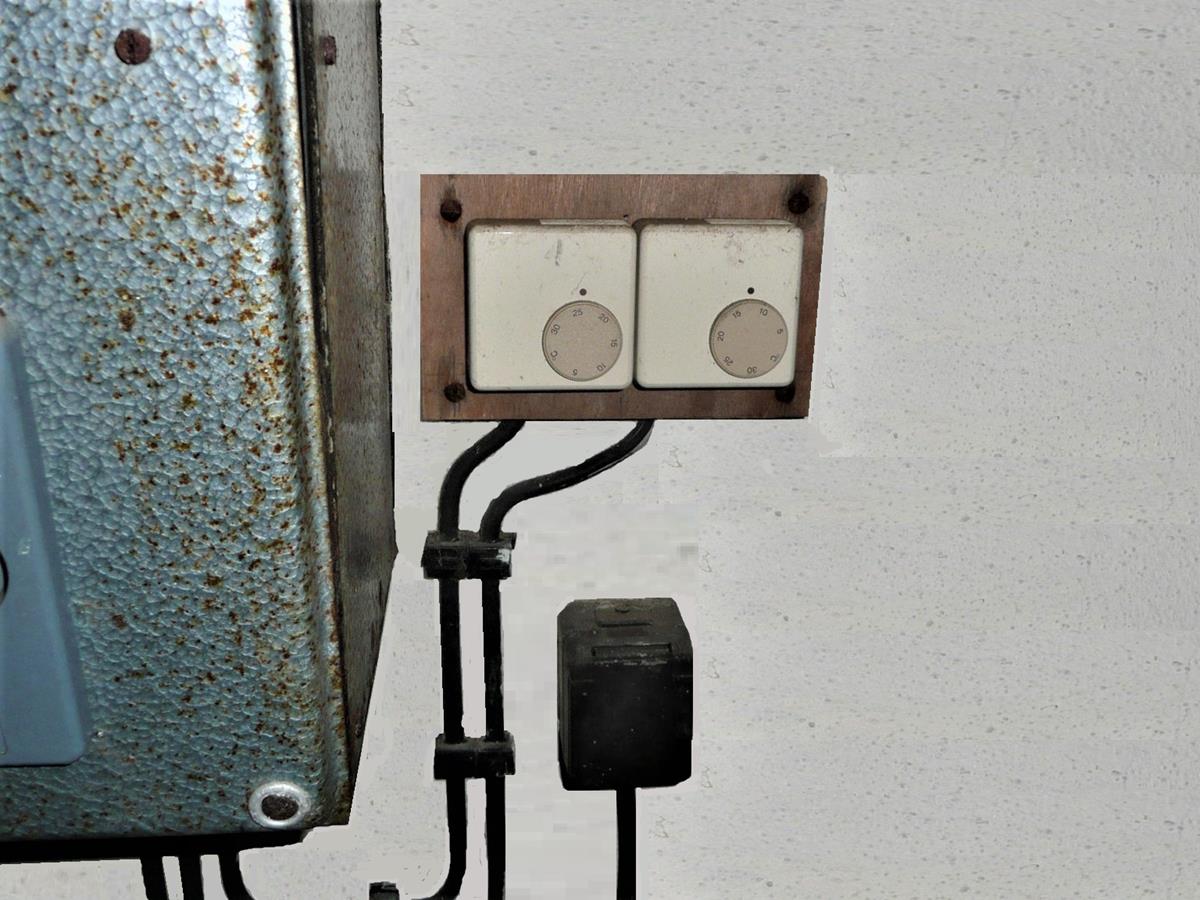

No Break Gebäudeplan mit Ventilatoren und Steuerungsgeräte für Lüftung und Raumheizung.
No Break - O.H.Normal Route - Deutschland - Standard No Break Gebäude für die ACE-High Stationen der Kategorie 1

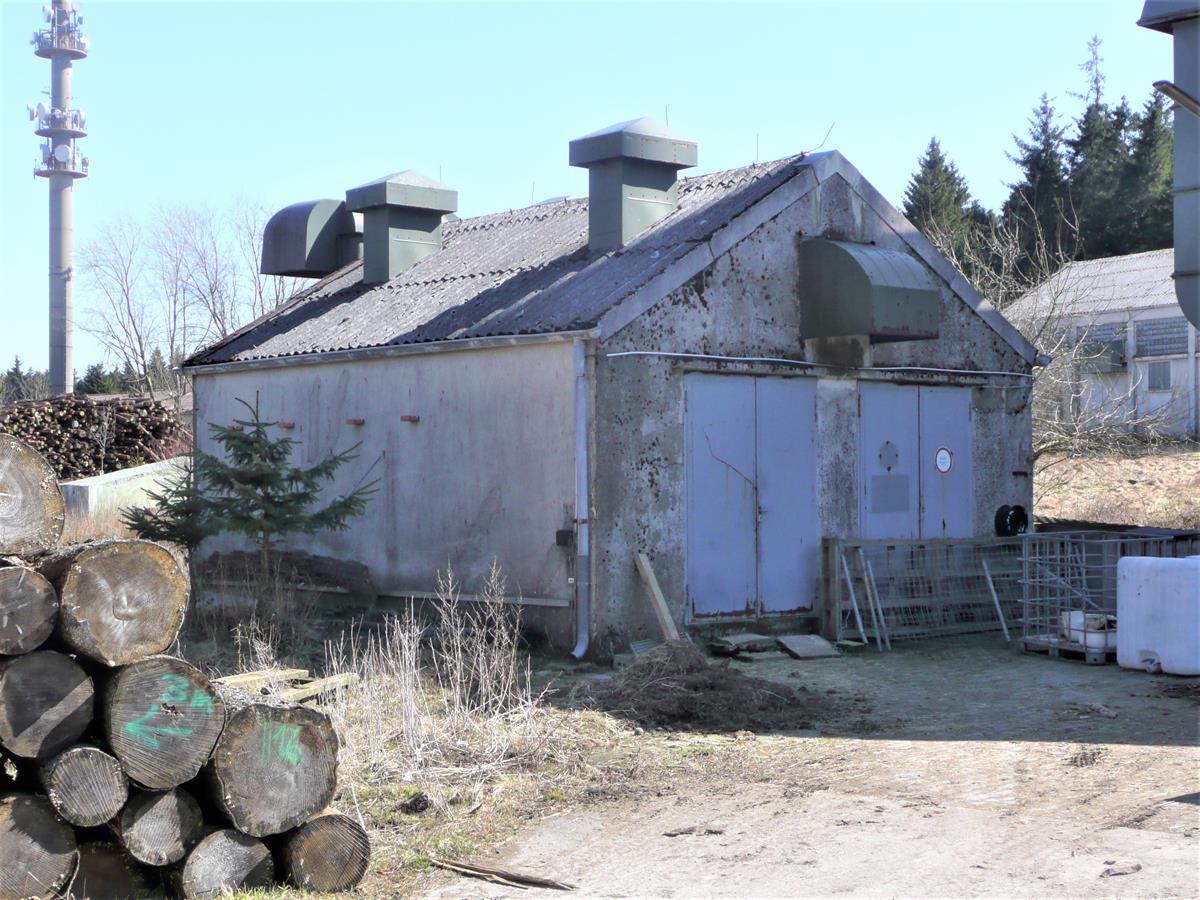

No Break Gebäude der ACE-High Station Lammersdorf, ALAZ - 2007 - mit Abluftführung durch Dachkanäle und zusätzlichen Abluftkanal über der Eingangstür .

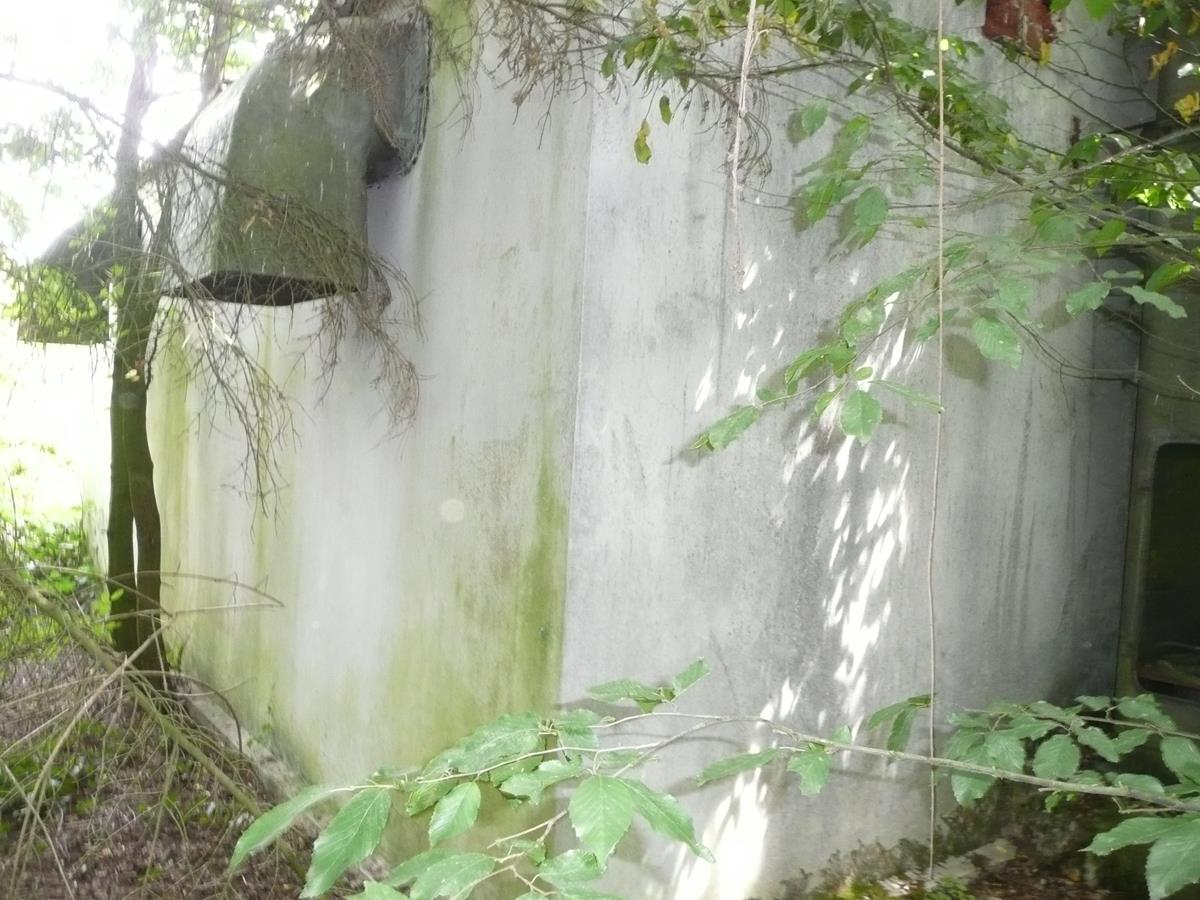

No Break - O.H.Normal Route - Frankreich - Standard No Break Gebäude für die ACE-High Stationen der Kategorie 1
No Break Gebäude der ACE-High Station Rohrbach, FROZ - 2007 - mit seitlicher Abluftführung. Modifiziertes Gebäude, die rückseitige Zuluftführung ist nicht mehr vorhanden, ferner wurden zu einem späteren Zeitpunkt die beiden Eingangstüren entfernt und durch ein Garagentor ersetzt .
No Break - O.H.Normal Route - Frankreich - Standard No Break Gebäude für die ACE-High Stationen der Kategorie 1

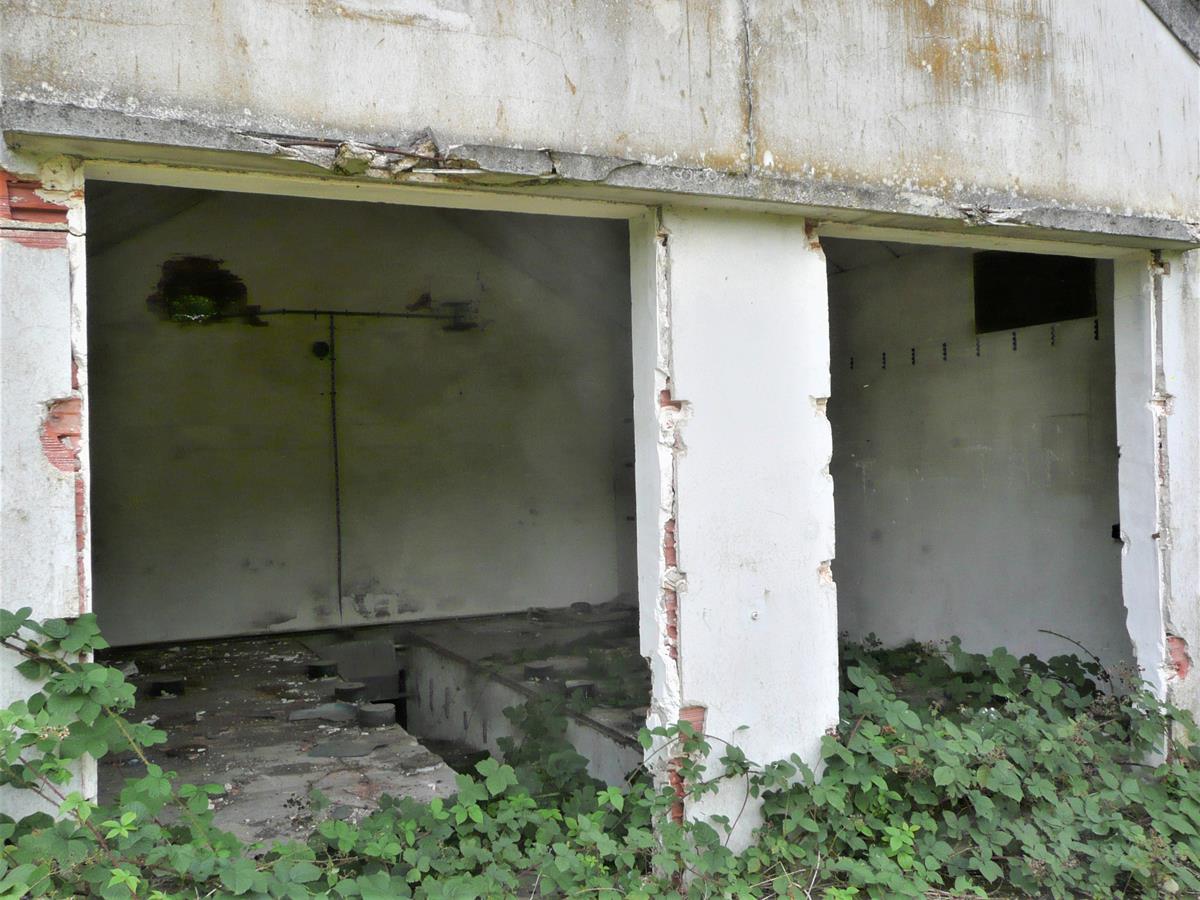

Vor der O.H. Antenne, No Break Building
ACE-High Statione Paris North, FAOZ (8)

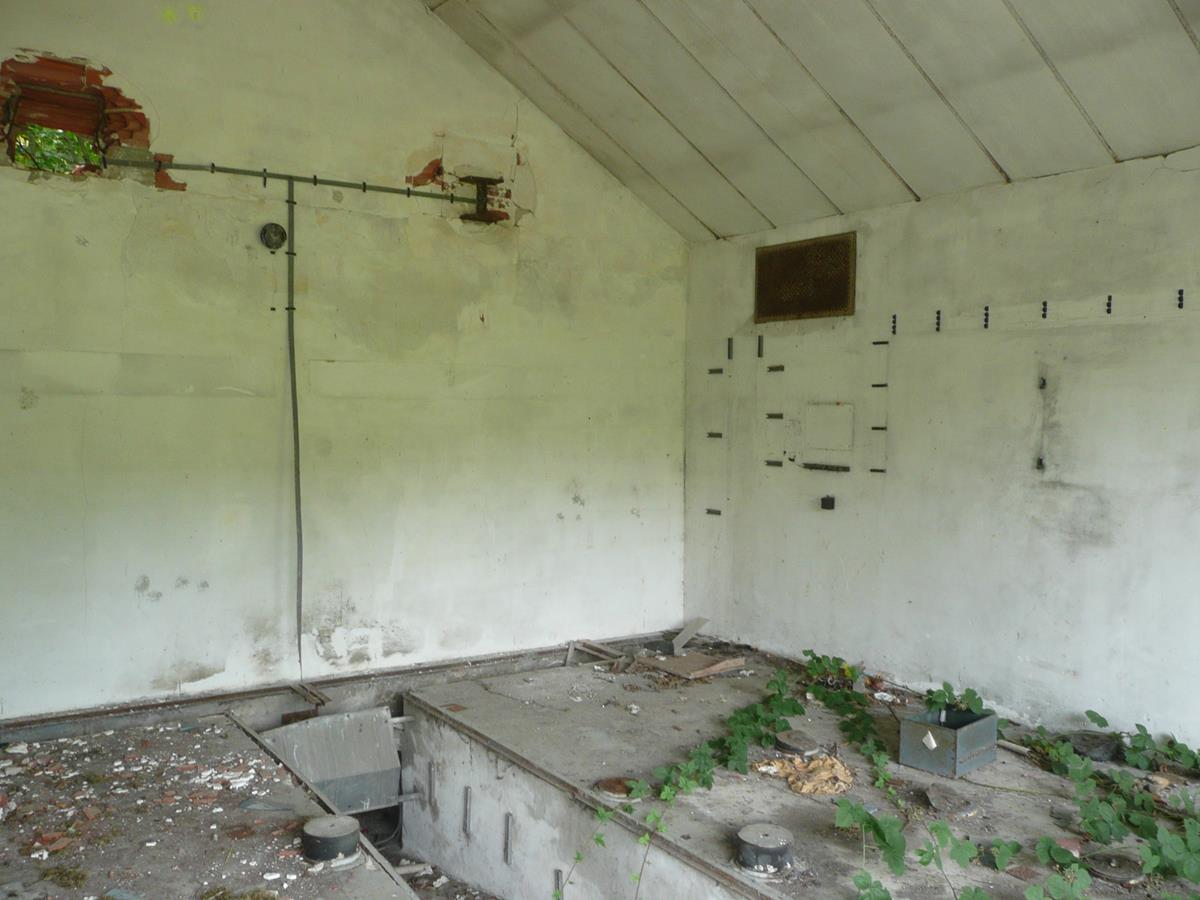

No Break - O.H.Normal Route - Frankreich - Standard No Break Gebäude für die ACE-High Stationen der Kategorie 1
ACE-High Statione Paris South, FAOZ - 2013
No Break - O.H.Normal Route - Frankreich - Standard No Break Gebäude für die ACE-High Stationen der Kategorie 1
ACE-High Station Nice, FNIZ - 2006
No Break - O.H.Normal Route - Italien -Standard No Break Gebäude für die ACE-High Stationen der Kategorie 1
ACE-High Station Livorno, IMXZ - 2007
_______________________________________________________________________________________________________________________________________________________________________________
1.2 NATO Spezifikation - Leistung der installierten No Break Anlagen.
Die zu erbringende No Break Leistung wurde entsprechent der nachfolgenden NATO Spezifikation "Appendix B" für die Normal Route ausgeführt. Für die O.H. Stationen waren zwei Stück No Break Anlagen installiert, der Aufbau des Maschinensatztes erfolgte nebeneinander in horizontaler Bauweise. Für die beiden L.o.S.-Stationen - Emeville FEMZ und Rozoy FRBZ - wurde jeweils eine vertikal aufgebaute No Break installiert.
No Break O.H.Normal Route - No Break Leistung - Spezifikation.
Spezifikation der installierten No Break Leistungen auf den O.H - ACE-High Stationen der Normal Route.
_______________________________________________________________________________________________________________________________________________________________________________

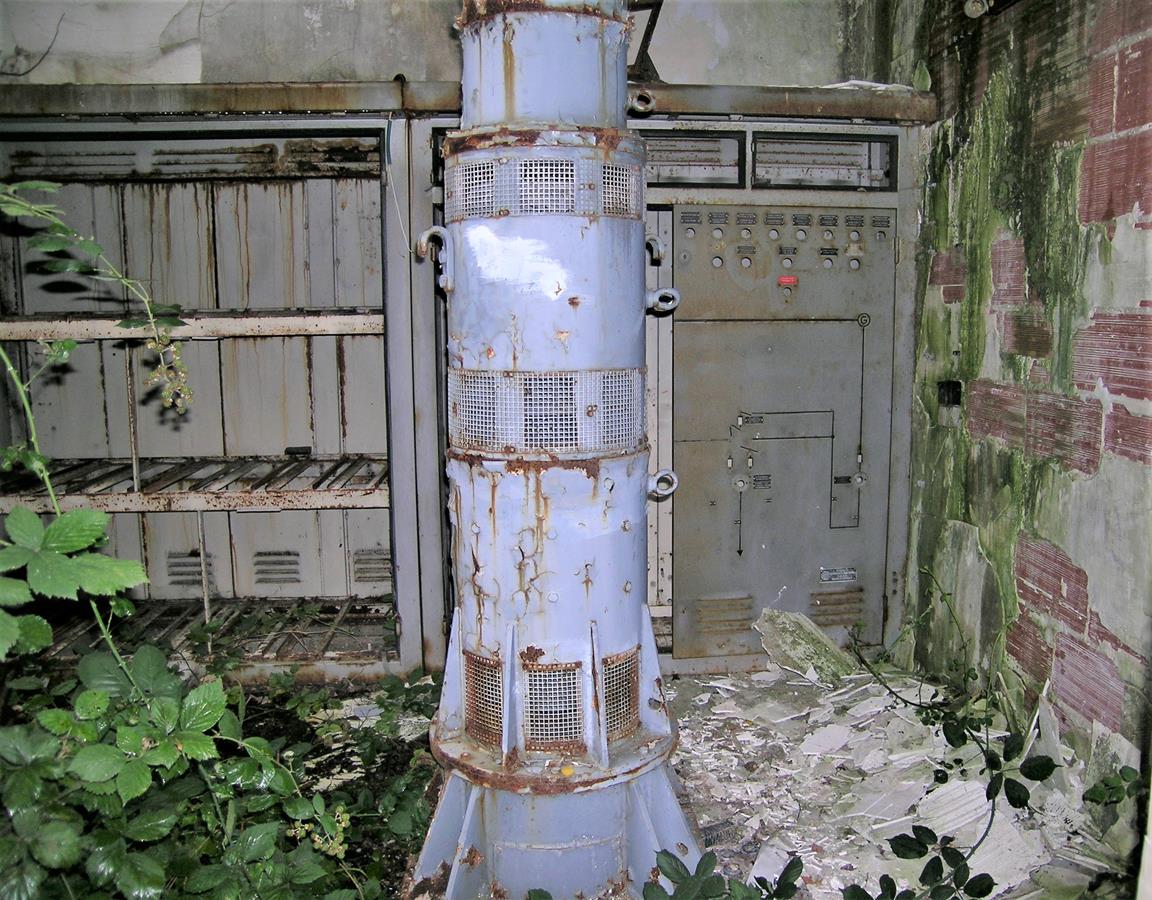

No Break - O.H.Normal Route + L.o.S.Route - No Break Maschinensatz
ACE-High Station Livorno, IMXZ + ACE-High Station Rozoy, FRBZ - 2006
_______________________________________________________________________________________________________________________________________________________________________________
1.3 USV Anlage – No Break Equipment
Für den kontinuierlichen Betriebsablauf wurden auf jeder ACE-High O.H.Station, zwei Aggregate für die unterbrechungsfreie Stromversorgung installiert. Die Installation erfolgte gemäß NATO Spezifikation durch die Firma „ R.E.M > Rheinische Elektro Maschinenfabrik Krefeld > Reliance Electric Company Krefeld „

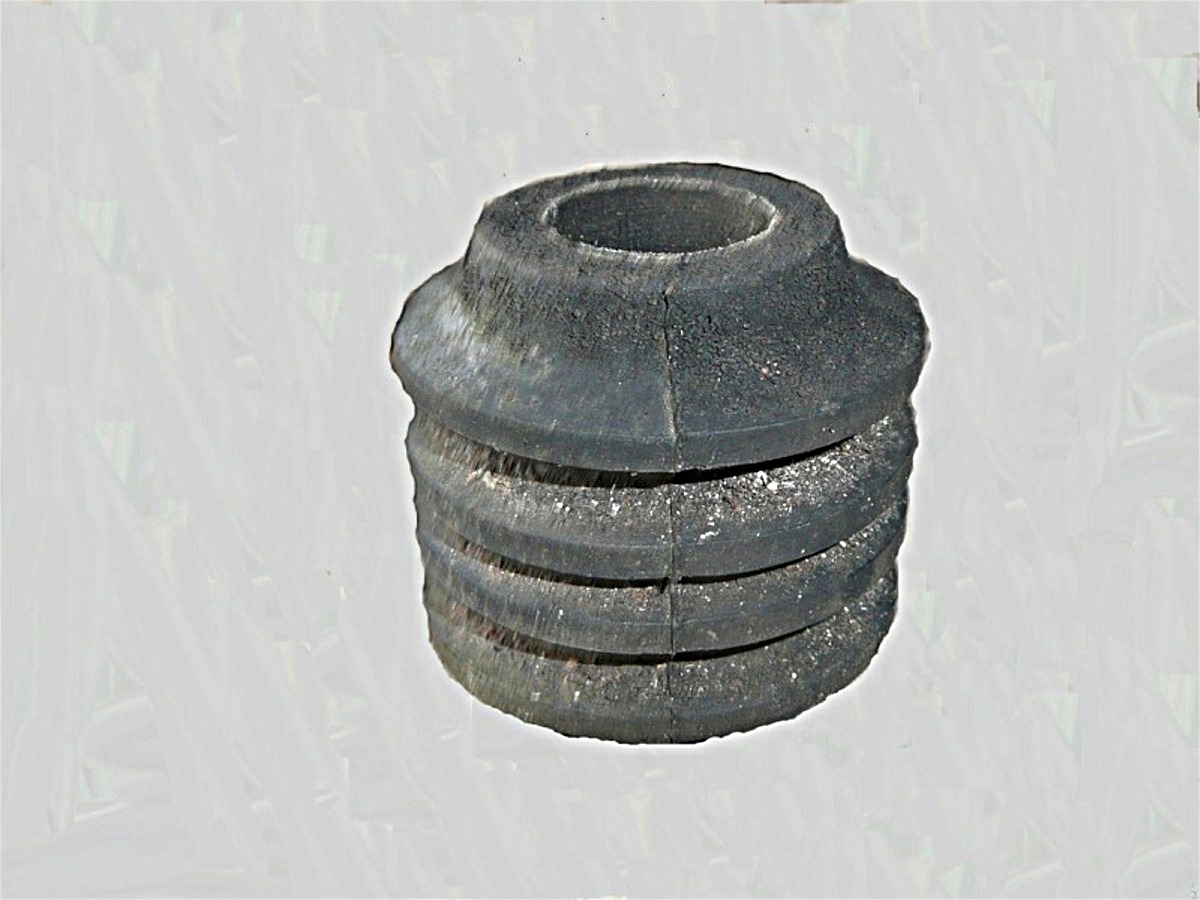

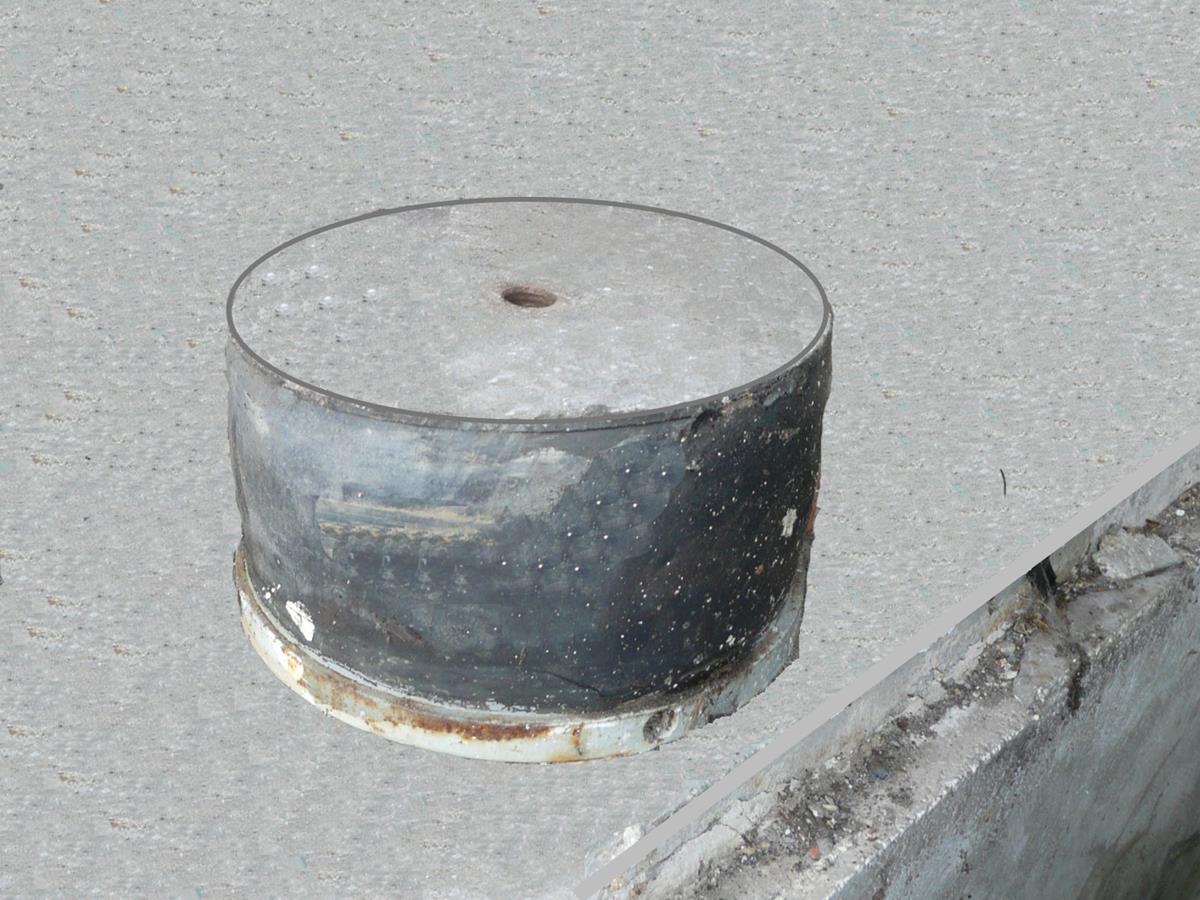

Die Montage von Motor – Kupplung - Gleitlager – Schwungmassenspeicher – Gleitlager – Kupplung und Generator erfolgte auf jeweils einem stabilen Stahlrahmen, zum Schallschutz und gegen Erschütterungen wurde dieser Stahlrahmen, je nach der No Break Leistung auf 6 bis 8 Stück Schwingungsisolatoren aufgestellt.
No Break - O.H.Normal Route - No Break Maschinensatz
ACE-High Station - No Break Equipment - 2006
_______________________________________________________________________________________________________________________________________________________________________________
Für die elektrische Steuerung der unterbrechungsfreien Stromversorgung, war jeweils eine Schaltanlage, an der Rückseite des Maschinenraumes installiert, bezeichnet als No – Break 01, auf der linken Seite und No - Break 02, auf der rechten Seite des Maschinenraumes.
Die weiteren Schaltanlagen für die Umschaltungen der angeschlossenen Verbraucher, befanden sich im Power Gebäude - Diesel Gebäude - oder respektiv als Unterverteilungen in dem Radio Equipment Building - im O.H.Raum - Radio Equipment Raum.
No Break - O.H.Normal Route - No Break Equipment
ACE-High Station Livorno, IMXZ - 1971
No Break - O.H.Normal Route - No Break Equipment
ACE-High-Station Livorno, IMXZ - 2006
______________________________________________________________________________________________________________________________________________________________________________
1.4 Gleichstrom Motor - Antrieb der No Break Anlage mit zwei Nebenschlusswicklungen.
Gleichstrom Motor
Die Hauptnebenschlusswicklung des Gleichstrom - Motors wurde fest eingestellt um bei Vollastbetrieb 52 Hz zu erreichen, die kleinere Nebenschlusswicklung wurde zur Regelung eingesetzt. Also, bei Vollastbetrieb fast 0 Ampere und je geringer die Last desto höher die Erregung auf dieser Wicklung. Die elektrische Rückführung der Drehzahl erfolgte durch eine angeflanschte Tachomaschine.
No Break - O.H.Normal Route - No Break Antrieb - Gleichstrom - Motor
ACE-High Station Livorno, IMXZ - 2006
_______________________________________________________________________________________________________________________________________________________________________________
1.5 Hochlauf der No Break Anlage
Der Hochlauf wurde über einen Anlauf- und Bremswiderstand mit einer geregelten Strombegrenzung gefahren und frequenzabhängig über die Nebenschlusswicklung geregelt. Diese Widerstandsgruppe und der Anlasstransformator waren in der No Break Schaltanlage eingebaut.
No Break - O.H.Normal Route - Anlauf - und Bremswiderstand - Anlasstrafo
ACE-High Station Livorno, IMXZ - 2006
______________________________________________________________________________________________________________________________________________________________________________
1.6 Auslauf der No Break Anlage
Nach der elektrischen Abschaltung des Maschinensatzes wurde dieser kurzzeitig mit dem Anlauf- und Bremswiderstand abgebremst, danach erfolgte keine weitere elektrische oder mechanische Bremsung, das Aggregat lief über Stunden, bis zum Stillstand aus.Die Widerstandsgruppe und der Anlasstransformator waren in der No Break Schaltanlage eingebaut.
No Break - O.H.Normal Route - Anlauf - und Bremswiderstand - Anlasstrafo
ACE-High Station Livorno, IMXZ - 2006
_______________________________________________________________________________________________________________________________________________________________________________

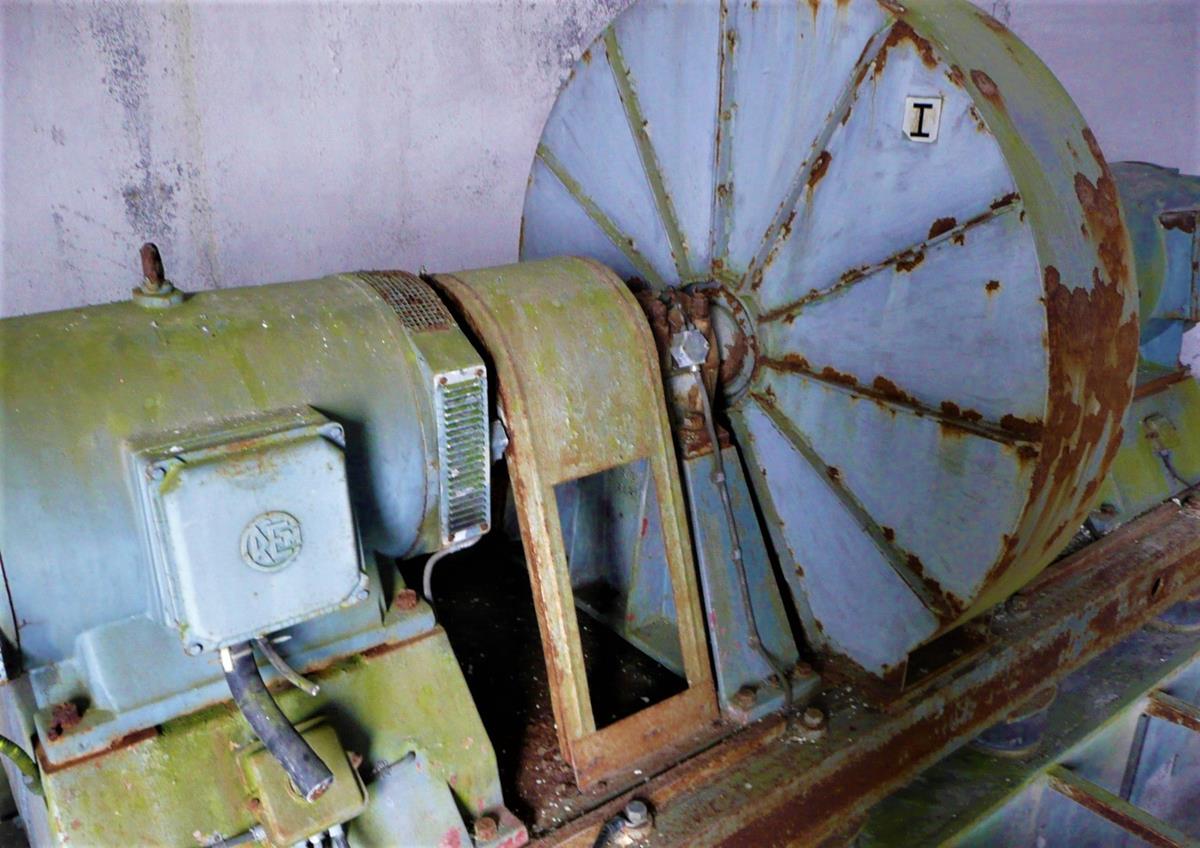

1.7 Schwungmassenspeicher - Schwungscheibe
Bei allen Lastverhältnissen wurden die Anlagen mit 51,5 Hz betrieben. Die kinetische Energie des Schwungmassenspeichers reichte bei Vollastbetrieb ca.51 Sekunden.
No Break O.H.Normal Route - Schwungmassenspeicher
ACE-High Station Livorno, IMXZ - 2006
_______________________________________________________________________________________________________________________________________________________________________________
1.8 Gleitlager zwischen Kupplung Motor – Schwungmassenspeicher und Kupplung Generator.
Für einen Maschinensatz waren zwei Gleitlager in Ölfüllung mit Grafit Halbschalen und Ölschmierringen für die Führung des Schwungmassenspeichers installiert. Die visuelle Überwachung des Ölstandes erfolgte durch ein Ölstandsanzeige, die elektrische Überwachung erfolgte durch zwei Wärmefühler für den Temperatur - Voralarm und den Temperatur - Hauptalarm, der eine Zwangsumschaltung auf die kommerzielle Einspeisung, oder auf den bestehenden NEA Betrieb, auslöste.
No Break O.H.Normal Route- Schwungmassen - Gleitlager
ACE-High Station Dosso dei Galli, IDGZ - 2006
_______________________________________________________________________________________________________________________________________________________________________________
1.9 Ansicht eines defekten Gleitlager
(10) No Break O.H.Normal Route - Defektes Gleitlager
ACE-High Station Livorno, IMXZ
_______________________________________________________________________________________________________________________________________________________________________________
Beschreibung des Betriebsablaufes bei Netzausfall - CPF [CPF = Commercial Power Failure (Failure of Electric)]
2.0 Regionale Netzversorgung - Normalbetrieb - Netzbetrieb
2.1 Netzausfall der regionalen Netzversorgung - Versorgung durch die kinetische Energie der Schwungscheibe
2.2 Verbraucherumschaltung auf Notstrombetrieb - Versorgung der gesicherten Verbraucher
2.3 Verbraucherrückschaltung auf die regionale Netzversorgung - Normalbetrieb - Netzbetrieb
_________________________________________________________________________________________________________________________________
2.0 Regionale Netzversorgung – Normalbetrieb - Netzbetrieb
Die ACE High Station wird von dem regionalen Energieversorger versorgt. Die Funktion der im Diesel Gebäude installierten Notstromversorgung - NEA - erfolgt im vollautomatischen Status, d.h. im Automatikbetrieb.
Die Einspeisung der USV Anlagen erfolgt über die, in dem Diesel Gebäude installierten Schaltanlagen. Die beiden Aggregate für die unterbrechungsfreie Stromversorgung – No Break Nummer 01 und Nummer 02 - sind in Betrieb und versorgen über die gesicherten Verbraucherschienen die elektronischen Verbraucher der ACE High Station.
Die Versorgung der ungesicherten Verbraucherschiene erfolgt durch den regionalen Energieversorger, sofern diese Betriebsart gewählt wurde.
Es bestand auch die Möglichkeit, dass die gesicherte Verbraucherschiene und die ungesicherte Verbraucherschiene durch die USV Anlagen versorgt wurden.
Das Versorgungsnetz der Notstromanlagen - NEA - wird von einem dreiphasigen Spannungswächter ständig überwacht, der bei Ausfall einer Phase, bzw. einer Spannungsabsenkung von ca. 15 – 20 % die Notstromaggregate 1 und 2 anlaufen lässt. Zur Überbrückung von kurzen Spannungsunterbrechungen bis 3 Sekunden – den sogenannten Spannungswischern - ist eine Startverzögerung installiert.
___________________________________________________________________________________________________________________________________________________
2.1 Netzausfall der regionalen Stromversorgung - Versorgung durch die kinetische Energie der Schwungscheibe
Der Netzschalter in der Einspeisung - Stromübergabestation - wird bei Ausfall des Netzes ausgelöst und gegen die beiden Generatorenschalter der Notstromanlagen - NEA - elektrisch verriegelt. Nach ca. 3 Sekunden erfolgt der Start der beiden Notstromaggregate.
Die Notstromautomatik veranlasst bei Netzausfall – CPF – nach einer eingestellten Verzögerungszeit von 3 Sekunden, für dieÜberbrückung eventueller Netzwischer, den automatischen Start der beiden Notstromaggregate der bei Fehlstart bis zu dreimal wiederholt wurde.
Die Aggregate der unterbrechungsfreien Stromversorgungen – No Break – speisen weiterhin die wichtigsten Verbraucher über die sichere Verbraucherschiene ein. Die in den bis zu 5 Tonnen schweren Schwungmassenspeicher gespeicherten kinetischer Energie war hierzu ausreichend, um bei Vollastbetrieb, für 51 Sekunden die Versorgung der an die sichere Verbraucherschiene angeschlossenen Verbraucher zu gewährleisten.
Durch die aus dem Schwungmassenspeicher entnommene kinetische Energie, reduzierte sich mit der verringernden Drehzahl auch die Versorgungsfrequenz von 51,5 Hz bis auf 45 Hz ( bei einer Betriebsstörung erfolgte danach bei 45 Hz, die Zwangsabschaltung des Systems), da die USV Anlagen im Halblastbetrieb betrieben wurden, lag der zeitliche Verfügungsrahmen wesentlich höher als 51 Sekunden.
___________________________________________________________________________________________________________________________________________________
2.2 Verbraucherumschaltung auf Notstrombetrieb – Versorgung der gesicherten Verbraucher
Sobald die Notstromaggregate 01 und 02 hochgelaufen sind und die Generatorspannung zur Verfügung steht, übernimmt mit Einschaltung des Generatorschalters das zuerst verfügbare Notstromaggregat ( in der Regel nach ca. 7 Sekunden ) die Einspeisung der beiden unterbrechungsfreien Stromversorgungen – No Break - der ACE High Station, mit den an die gesicherte Verbraucherschiene angeschlossenen elektronischen Verbrauchern. Die durch die Netzausfallphase reduzierte Drehzahl des Schwungmassenspeichers wurde wieder durch die erneute Einspeisung der Spannungsversorgung durch die Notstromaggregate, auf Nenndrehzahl gebracht.
___________________________________________________________________________________________________________________________________________________
In dem Radio Equipment Building - Technik Gebäude - war eine Schaltanlage installiert, von der aus sämtliche Umschaltungen zwischen der gesicherten Verbraucherschiene, resp. der ungesicherten Verbraucherschiene und den USV Anlagen geschaltet werden konnten.
No Break O.H.Normal Route- Umschaltfeld im Technikgebäude - O.H.Raum
ACE-High Station Lammersdorf, ALAZ - 2008
____________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________
2.3 Verbraucherrückschaltung auf die regionale Netzversorgung - Normalbetrieb - Netzbetrieb
Bei Netzwiederkehr der regionalen Spannungsversorgung wird die interne Einspeisung automatisch, nach der eingestellten Verzögerungszeit von 30 Sekunden, der Dieselversorgung - NEA - getrennt und auf das regionale Netz zurückgeschaltet.
Notstromaggregate im Stand by Betrieb
Danach laufen die Notstromaggregate ca 5 Minuten, unbelastet in Bereitschaft weiter. Falls in dieser Zeit das Netz erneut ausfällt, werden die Verbraucher sofort auf den Notrstrom - Generatorbetrieb zurück geschaltet, ohne dass ein neuer Start der Notstromaggregate erfolgen muss.
Regionale Netzversorgung - Normalbetrieb
Bei dieser Rückschaltung von Notstrombetrieb auf Netzbetrieb erfolgte eine kurze Unterbrechung von ca. 0,5 Sekunden der ungesicherten Verbraucherschiene
_________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________
Schematische Darststellung des Betriebsablaufes
2.0 Normalbetrieb 2.1 Netzausfall 2.2 Notstrombetrieb 2.3 Normalbetrieb
