ACE-High System von 1958 bis 1995
ACE-High System (Allied Command Europe Tropospheric Forward Scatter Communications Systems)
_____________________________________________________________________________________________________________________________________________________________________________
Amasra
  • Amasra (Kuskaya Tebes)

41°42'52.78"N/32°22'06.04"O - 379 m.üNN
Antennen    üGND : Scatter, Höhe unbekannt
Antennen    üGND : L.o.S. Tower, Höhe unbekannt
Site Code ab 1958 : TBZ (Amasra)
Site Code ab 1971 : TKYZ
Status                  : aufgebene Nutzung
Status heute         : renaturierte Liegenschaft
Ansicht                 : Geographische Ansicht, 2003 (1)
___________________________________________________________________________________________________________________________________________________________________________________________________________

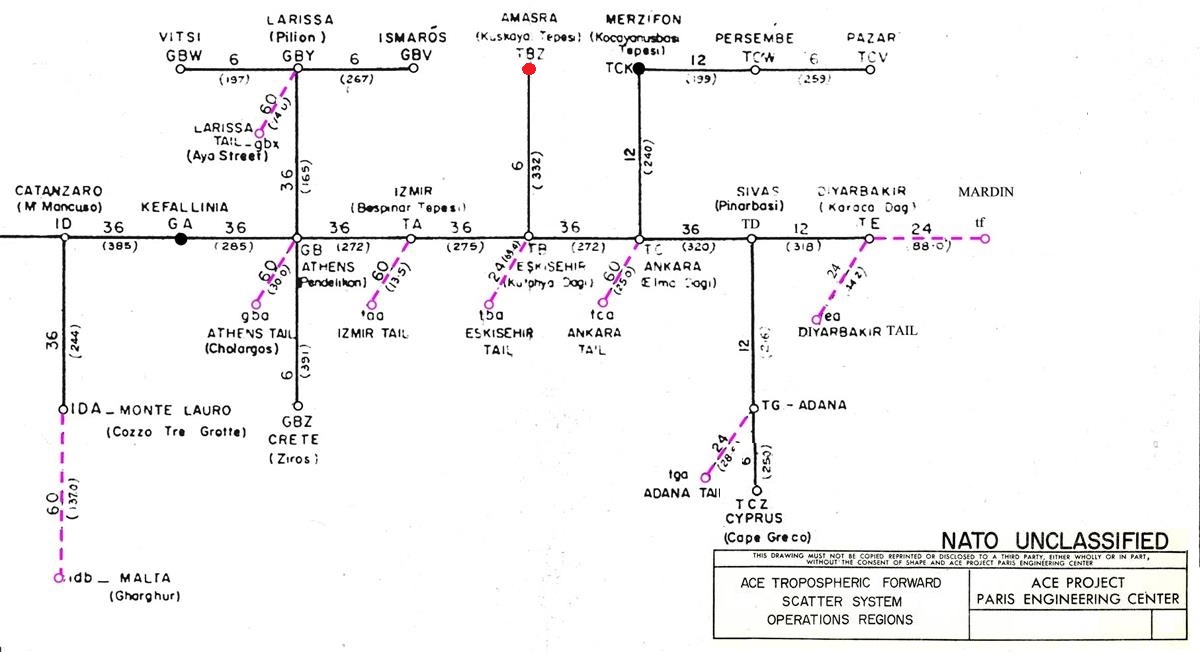

Übersichtspläne - Bezeichnungen - Transmitterverbindungen, 1959 (1) (3)
Linienplan, von 1959 (ACE-High System)
Verbindungen
TBZ - Amasra (Kuskaya Tebes) > TB - Eskisehir (Kutahya Dagi - Scatter Line - Station mit Multiplex - Channel Capacity 6
Entfernung zwischen den Stationen - 332,00 Km
___________________________________________________________________________________________________________________________________________________________________________________________________________

Übersichtspläne - Bezeichnungen - Transmitterverbindungen, 1976 (1) (4)
Linienplan, von 1976 (ACE-High System)
Verbindungen
TKYZ - Amasra (Kuskaya Tebes) > TKUZ - Eskisehir (Kutahya Dagi) - Scatter Line - Station mit Multiplex - Channel Capacity 6
Entfernung zwischen den Stationen - 332,00 Km
___________________________________________________________________________________________________________________________________________________________________________________________________________
Power Category, Transmitter Typ
Station TBZ, Power Category - III
Station TBZ, Transmitter Typ - 1S (Scatter Line)

Info zu Station Power Plant Categories:
Power Plant arrangements at ACE High Stations fall into ix general categories with are variante on combinations of main supplied from sources the station, and prime movers within the station. There are designated as follows:
"Category III" Primary and standby power obtained from associated militaty installations.
___________________________________________________________________________________________________________________________________________________________________________________________________________
Beschreibungen
Link Seiten, Wikipedia
Thema, Amasra [4]
Autor   - Wikipedia
Quelle  - Wikipedia
ULR     - Wikipedia
"Amasra (auch Sesamos, griechisch Ἄμαστρις Amastris) ist eine türkische Hafenstadt an der Küste des Schwarzen Meeres in der antiken Landschaft Paphlagonien in der heutigen Provinz Bartın. Amasra ist gleichzeitig die Hauptstadt des gleichnamigen Landkreises im Nordwesten der Provinz. Der Tourismus ist die wichtigste Einnahmequelle für die Einwohner.

Der Landkreis wurde 1987 in der Provinz Zonguldak gegründet und wechselte 1991 mit drei weiteren Landkreisen von dort in die neu gegründete Provinz Bartın. Die einzige Gemeinde ist die Kreisstadt (Merkez), des Weiteren gibt es noch 30 Dörfer, von denen die Hälfte mehr Einwohner als der Durchschnitt (271) hat. Die Palette der Einwohnerzahlen reicht von 543 (Kazpınarı) herunter bis auf 62. Die Bevölkerungsdichte kommt nahe an die der Provinz (85,4 Einw. je km²) heran, die knappe Hälfte der Bevölkerung des Landkreises (43,1 %) lebt in der Kreisstadt." [4]
___________________________________________________________________________________________________________________________________________________________________________________________________________
Daten

Die ACE-High Station Amasra wurde in den Jahren "o.A" bis "o.A" erbaut und ging nach einer Testphase im Jahr "o.A" in die offizielle Betriebsphase. Die Bezeichnung der ACE-High Station lautete nach der offizielen Inbetriebnahme der Station "Amasra" und die NATO Code hierzu war "TBZ".
TBZ - Amasra (T)Turkey (BZ) NATO Codierung - Station BZ
______________________________________________________________________________________________________________________________________________________
1971, wurden alle ACE-High Stationen im "ACE High Network Europe" neu codiert, die Bezeichnung der ACE-High Station lautete danach "Amasra" und die NATO Code hierzu war "TKYZ"
TKYZ - Amasra (T) Turkey (KY) Stadt / Geländebezeichnung (Z) ACE-High System
_______________________________________________________________________________________________________________________________________________________________________________
Die Betriebsphase endete mit Schliessung der ACE-High Station.
______________________________________________________________________________________________________________________________________________________
Basis Personal der ACE-High Station
siehe Übersicht "COMMUNICATIONS ELECTRONICS PERSONNEL REQUIREMENTS FOR THE CAE FORWARD SCATTER SYSTEM"
_______________________________________________________________________________________________________________________________________________________________________________

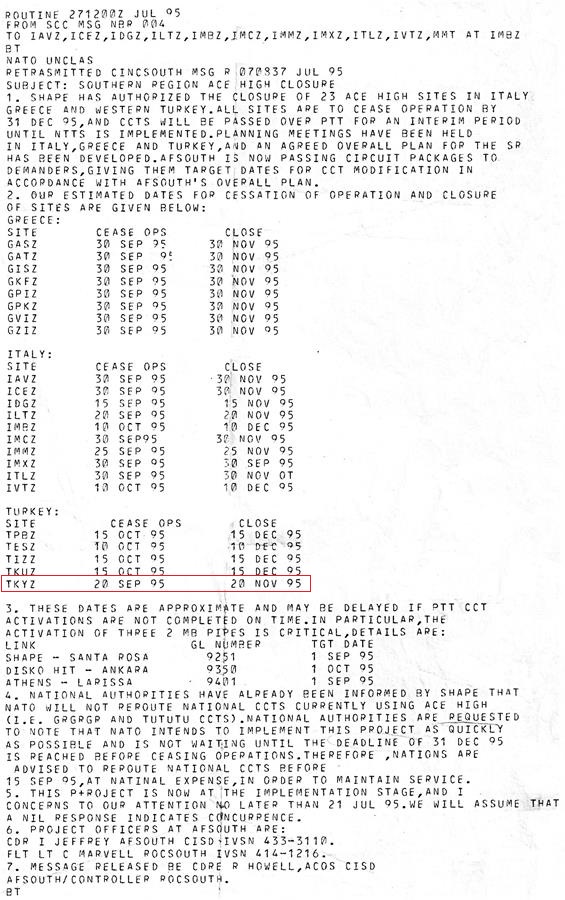

Abschaltung der ACE High Site’s:

SHAPE (Supreme Headquarters Allied Powers Europe) hat die Schließung von 23 ACE-High Site’s in Italien und Griechenland, sowie in der westlichen Türkei zu dem 31.Dezember 1995 autorisiert. Ab dem 10.Oktober 1995 werden die CCTS, für eine Übergangszeit über die nationale Infrastruktur der PTT (Post- Telefon- und Telegrafenbetriebe) geschaltet, bis NTTS (NATO Terrestrial Transmission System) einen Gesamtplan für die endgültigen Telekommunikationsverbindungen in dem AFSOUTH Bereich realisiert hat.
___________________________________________________________________________________________________________________________________________________________________________________________________________

Hintergrundinformationen

Bedingt durch eine nicht vorhandene unterbrechungsfreie Notstromversorgung (kein No-Break Equipment) war die Station in die "Category III" eingestuft.

Station Power Plant Categories.
Power Plant arrangements at ACE High Stations fall into ix general categories with are variante on combinations of main supplied from sources the station, and prime movers within the station. There are designated as follows:
"Category I" Primary power obtai ned from local commercial supply, with standby power derived from two high-speed automatic-starting diesel-driven alternators.
"Category II" Primary power obtained from two low-speed-non-automatic-starting diesel-driven alternators, with a further two diesel-driven alternators of the same type used in a scheduled substitition and maintenance plan.
"Category III" Primary and standby power obtained from associated militaty installations.
___________________________________________________________________________________________________________________________________________________________________________________________________________

heute (1)

Die militärische Nutzung der Liegenschaft durch das ACE-High System wurde vollständig beendet.
2003, Das Gelände der Liegenschaft, ist unter Google Earth erkennbar.
2018, Das Gelände der Liegenschaft, ist unter Google Earth nicht erkennbar.
___________________________________________________________________________________________________________________________________________________________________________________________________________

2015, Zufahrt zu der Liegenschaft.
_____________________________________________________________________________________________________________________________________________________________________________
Bild - Quellenangaben
(PA) Privates Archiv
(1) Geographische Ansicht
(1) Google Earth, Google Street
(2) Wikipedia, Coat of arms of Allied Joint Force Command Naples > JFC Naples
(3) Station Codes and Network Routes
(3) NATO Linienplan, 1959
(4) Geographic Locations of the NICS
(4) NATO Linienplan, 1976
(5) Wikipedia, Datei:Amasra 1260408 nevit.jpg
Text - Quellenangaben
[1] Wikimapia.org / Militär
[1] Wikimapia
[2] Wikipedia, Logo
[3] Handbuch, Volume I
[3] Quellenschutz, ID 201_01
[4] Wikipedia, Amasra
