ACE-High System von 1958 bis 1995
ACE-High-System (Allied Command Europe Tropospheric Forward Scatter Communications Systems)
_____________________________________________________________________________________________________________________________________________________________________________
Kömürcü
- Ankara (Elmi Dagi)
39°48'20.78"N/32°59'32.48"O - 1856 m.üNN
Antennen üGND : Scatter, Höhe unbekannt
Antennen üGND : L.o.S. Tower, Höhe unbekannt
Site Code ab 1958 : TC (Ankara)
Site Code ab 1971 : TEDZ
Status : unbekannt
Status heute : unbekannt
Ansicht : Geographische Ansicht, 2010 (1)
___________________________________________________________________________________________________________________________________________________________________________________________________________

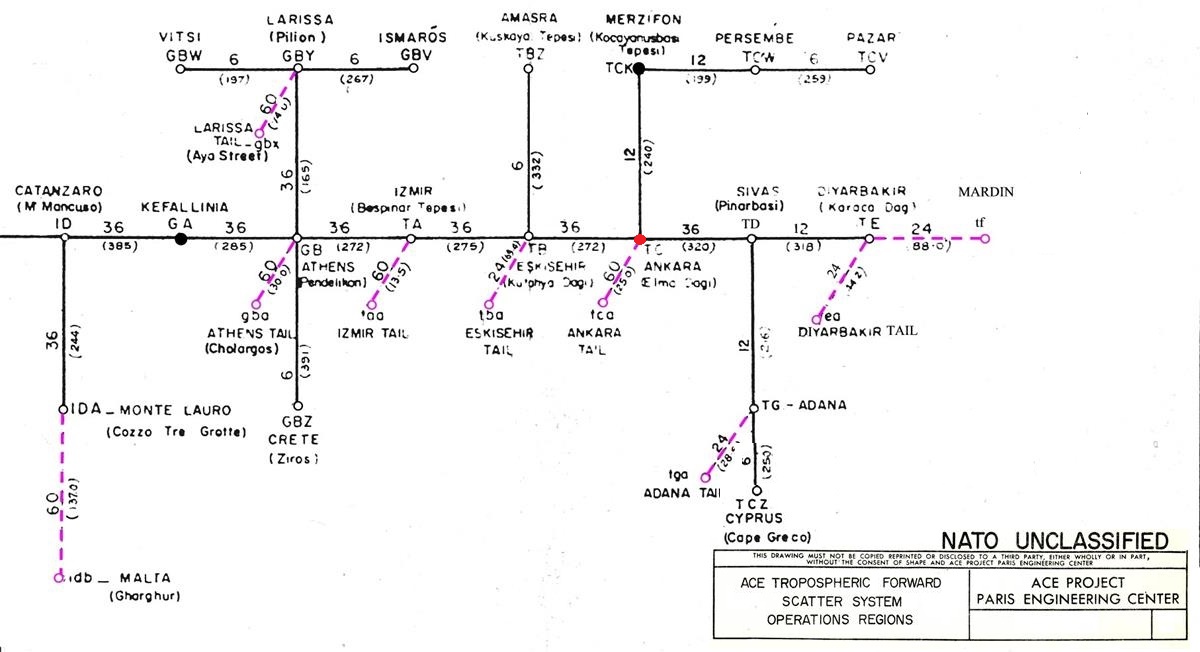

Übersichtspläne - Bezeichnungen - Transmitterverbindungen, 1959 (1) (3)
Verbindungen
TC - Ankara (Elmi Dagi) > TCK - Merzifon (Kocayanusbasi Tepsi) - Scatter Line - Station mit Multiplex - Channel Capacity 12
Entfernung zwischen den Stationen - 240,00 Km
TC - Ankara (Elmi Dagi) > tca - Ankara Tail - L.o.S.Line - Station mit Multiplex - Channel Capacity 60
Entfernung zwischen den Stationen - 25,00 Km
TC - Ankara (Elmi Dagi) > TB - Eskisehir (Kutahya Dagi) - Scatter Line - Station mit Multiplex - Channel Capacity 36
Entfernung zwischen den Stationen - 272,00 Km
TC - Ankara (Elmi Dagi) > TD - Sivas (Pinarbasi) - Scatter Line - Station mit Multiplex - Channel Capacity 36
Entfernung zwischen den Stationen - 320,00 Km
TC - Ankara (Elmi Dagi) > TCK - Merzifon (Kocayanusbasi Tepsi) - Scatter Line - Station mit Multiplex - Channel Capacity 12
Entfernung zwischen den Stationen - 240,00 Km
TC - Ankara (Elmi Dagi) > tca - Ankara Tail - L.o.S.Line - Station mit Multiplex - Channel Capacity 60
Entfernung zwischen den Stationen - 25,00 Km
TC - Ankara (Elmi Dagi) > TB - Eskisehir (Kutahya Dagi) - Scatter Line - Station mit Multiplex - Channel Capacity 36
Entfernung zwischen den Stationen - 272,00 Km
TC - Ankara (Elmi Dagi) > TD - Sivas (Pinarbasi) - Scatter Line - Station mit Multiplex - Channel Capacity 36
Entfernung zwischen den Stationen - 320,00 Km
__________________________________________________________________________________________________________________________________________________________________________________________________________
Übersichtspläne - Bezeichnungen - Transmitterverbindungen, 1976 (1) (4)
Verbindungen
TEDZ - Ankara (Elmi Dagi) > TKJZ - Merzifon (Kocayanusbasi Tepsi) - Scatter Line - Station mit Multiplex - Channel Capacity 12
Entfernung zwischen den Stationen - 240,00 Km
TEDZ - Ankara (Elmi Dagi) > TANZ - Ankara Tail - L.o.S.Line - Station mit Multiplex - Channel Capacity 60
Entfernung zwischen den Stationen - 25,00 Km
TEDZ - Ankara (Elmi Dagi) > TKUZ - Eskisehir (Kutahya Dagi) - Scatter Line - Station mit Multiplex - Channel Capacity 36
Entfernung zwischen den Stationen - 272,00 Km
TEDZ - Ankara (Elmi Dagi) > TPIZ - Sivas (Pinarbasi) - Scatter Line - Station mit Multiplex - Channel Capacity 36
Entfernung zwischen den Stationen - 320,00 Km
TEDZ - Ankara (Elmi Dagi) > TKJZ - Merzifon (Kocayanusbasi Tepsi) - Scatter Line - Station mit Multiplex - Channel Capacity 12
Entfernung zwischen den Stationen - 240,00 Km
TEDZ - Ankara (Elmi Dagi) > TANZ - Ankara Tail - L.o.S.Line - Station mit Multiplex - Channel Capacity 60
Entfernung zwischen den Stationen - 25,00 Km
TEDZ - Ankara (Elmi Dagi) > TKUZ - Eskisehir (Kutahya Dagi) - Scatter Line - Station mit Multiplex - Channel Capacity 36
Entfernung zwischen den Stationen - 272,00 Km
TEDZ - Ankara (Elmi Dagi) > TPIZ - Sivas (Pinarbasi) - Scatter Line - Station mit Multiplex - Channel Capacity 36
Entfernung zwischen den Stationen - 320,00 Km
___________________________________________________________________________________________________________________________________________________________________________________________________________
Verbindungen
TEDZ - Ankara (Elmi Dagi) > Vermutliche L.o.S.Transmitterverbindung zu der SatCom - Station F6, Ankara
Entfernung zwischen den Stationen - 27,10 Km
___________________________________________________________________________________________________________________________________________________________________________________________________________
Power Category, Transmitter Typ

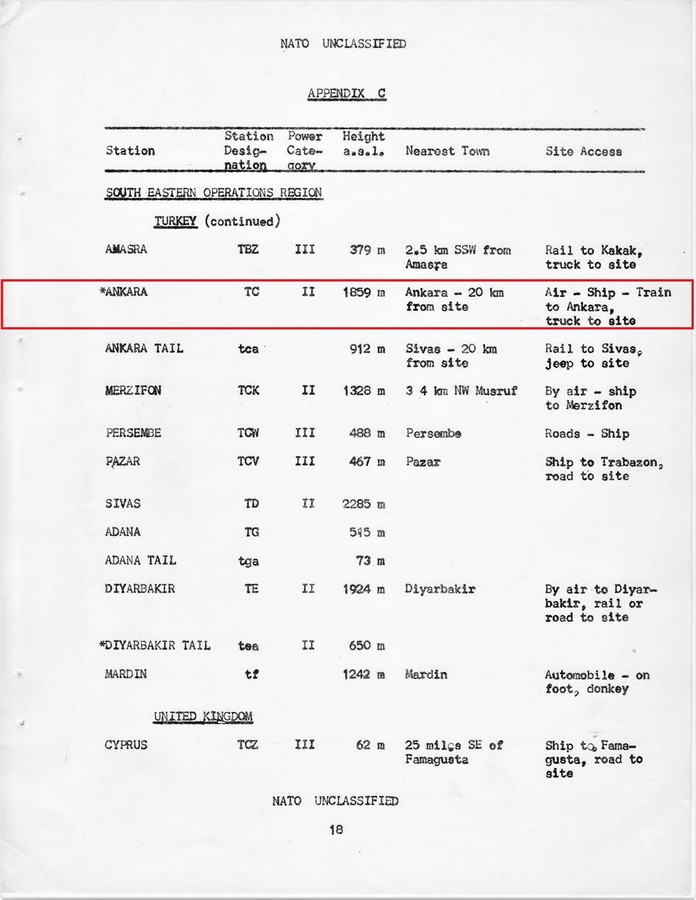

Station TC, Power Category - II
Station TC, Transmitter Typ - 3 Scatter Line + 1 Radio Line
Station TC, Transmitter Typ - 3 Scatter Line + 1 Radio Line
Information zu der Energieversorgung der Liegenschaft:
Die Energieversorgung der ACE-High Stationen lassen sich in sechs allgemeine Kategorien einteilen, die sich aus unterschiedlichen Kombinationen der Stromversorgung aus der internen Energieversorgung von Generatoren innerhalb der Liegenschaft ergeben. Sie werden wie folgt bezeichnet:
"Category II": Die Primärenergie wird von zwei langsam laufenden, nicht automatisch startenden Dieselgeneratoren gewonnen, wobei zwei weitere Dieselgeneratoren des gleichen Typs im Rahmen eines planmäßigen Austausch- und Wartungsplans verwendet werden.
___________________________________________________________________________________________________________________________________________________________________________________________________________
Beschreibungen
Link Seiten, Wikipedia
"Ankara ist seit 1923 die Hauptstadt der Türkei und der gleichnamigen Provinz Ankara. Die Stadt ist nach türkischem Recht als Großstadtgemeinde (Büyükşehir Belediyesi) verfasst und nach Fläche und Einwohnern mit der gleichnamigen Provinz identisch. Sie hatte 2021 etwa 5,7 Millionen Einwohner und ist damit nach Istanbul die zweitgrößte Stadt des Landes." [4]
___________________________________________________________________________________________________________________________________________________________________________________________________________
Daten
Die ACE-High Station Ankara wurde in den Jahren "o.A" bis "o.A" erbaut und ging nach einer Testphase im Jahr "o.A" in die offizielle Betriebsphase. Die Bezeichnung der ACE-High Station lautete nach der offizielen Inbetriebnahme der Station "Ankara (Elmi Dagi)" und die NATO Code hierzu war "TC".
TC - Ankara (Elmi Dagi) (T) Turkey (C) NATO Codierung - Station C
___________________________________________________________________________________________________________________________________
1971, wurden alle ACE-High Stationen im "ACE High Network Europe" neu codiert, die Bezeichnung der ACE-High Station lautete danach "Ankara (Elmi Dagi)" und die NATO Code hierzu war "TEDZ"
1971, wurden alle ACE-High Stationen im "ACE High Network Europe" neu codiert, die Bezeichnung der ACE-High Station lautete danach "Ankara (Elmi Dagi)" und die NATO Code hierzu war "TEDZ"
TEDZ - Ankara (Elmi Dagi) (T) Turkey (ED) Stadt / Geländebezeichnung (Z) ACE-High System
_______________________________________________________________________________________________________________________________________________________________________________
Die Betriebsphase endete mit Schliessung der ACE-High Station.
______________________________________________________________________________________________________________________________________________________
Basis Personal der ACE-High Station
siehe Übersicht "Communications electronics personnel requirements for the ACE Frorward Scatter System"
_______________________________________________________________________________________________________________________________________________________________________________
Abschaltung der ACE High Site’s:
SHAPE (Supreme Headquarters Allied Powers Europe) hat die Schließung von 23 ACE-High Site’s in Italien und Griechenland, sowie in der westlichen Türkei zu dem 31.Dezember 1995 autorisiert. Ab dem 10.Oktober 1995 werden die CCTS, für eine Übergangszeit über die nationale Infrastruktur der PTT (Post- Telefon- und Telegrafenbetriebe) geschaltet, bis NTTS (NATO Terrestrial Transmission System) einen Gesamtplan für die endgültigen Telekommunikationsverbindungen in dem AFSOUTH Bereich realisiert hat.
___________________________________________________________________________________________________________________________________________________________________________________________________________
heute (1)
Die militärische Nutzung der Liegenschaft durch das ACE-High System wurde vollständig beendet.
2017, Das Gelände der Liegenschaft, ist unter Google Earth erkennbar.
2020, Das Gelände der Liegenschaft, ist unter Google Earth nicht erkennbar.
2023, Das Gelände der Liegenschaft, ist unter Google Earth nicht erkennbar.
___________________________________________________________________________________________________________________________________________________________________________________________________________
2022, Zufahrt zu der Liegenschaft.
_____________________________________________________________________________________________________________________________________________________________________________
