ACE-High System > Bereich, AFSOUTH > Italien > Pietra Ficcata
ACE-High System von 1958 bis 1995
ACE-High System (Allied Command Europe Tropospheric Forward Scatter Communications Systems)
_____________________________________________________________________________________________________________________________________________________________________________
Salandra
  • Pietra Ficcata

40°34'04.88"N/16°19'21.71"O - 585 m.üNN
Antennen    üGND : L.o.S. Tower, Höhe ~ 40 m [5]
Site Code ab 1958 : ict (Pietra Ficcata)
Site Code ab 1971 : IPFZ
Status                  : Aufgegebene Nutzung
Status heute         : unbekannt
Ansicht                : Geographische Ansicht,  2010 (1)
___________________________________________________________________________________________________________________________________________________________________________________________________________
Übersichtspläne - Bezeichnungen - Transmitterverbindungen, 1959 (1) (3)

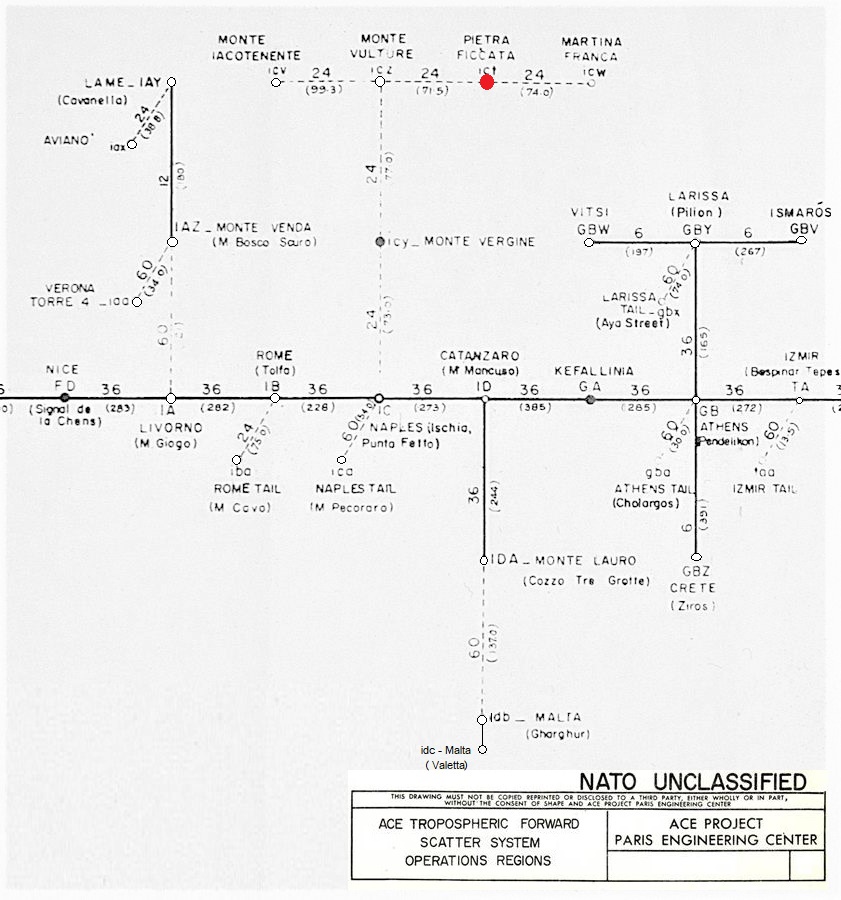

Linienplan, von 1959 (ACE-High System)
Verbindungen
ict - Pietra Ficcata > icz - Monte Vulture - L.o.S.-Line - Station mit Multiplex - Channel Capacity 24
Entfernung zwischen den Stationen - 71,00 Km
ict - Pietra Ficcata > icw - Martina Franca - L.o.S.-Line - Station mit Multiplex - Channel Capacity 24
Entfernung zwischen den Stationen - 87,00 Km
_____________________________________________________________________________________________________________________________________________________________________________________________________________

Übersichtspläne - Bezeichnungen - Transmitterverbindungen, 1976 (1) (4)

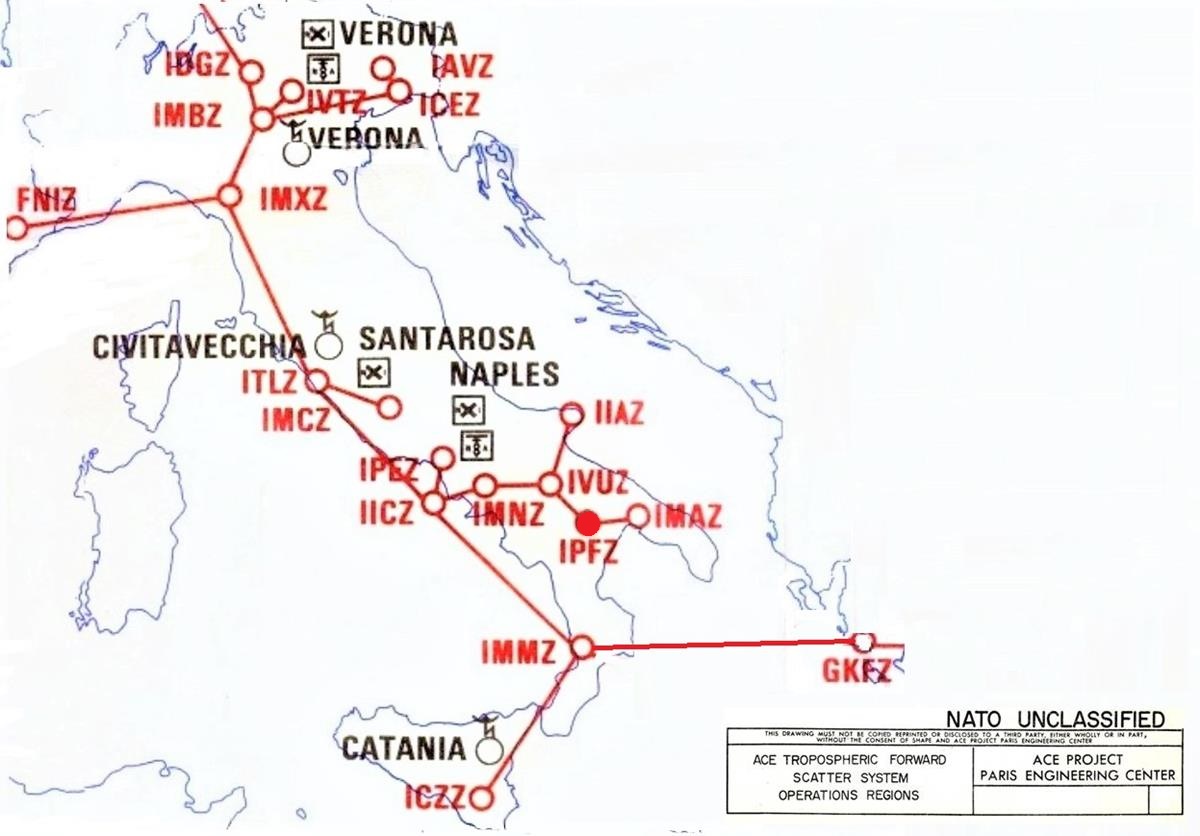

Linienplan, von 1976 (ACE-High System)
Verbindungen
IPFZ - Pietra Ficcata > IVUZ - Monte Vulture - L.o.S.-Line - Station mit Multiplex - Channel Capacity 24 >120 [5]
Entfernung zwischen den Stationen - 71,00 Km
IPFZ - Pietra Ficcata > IMAZ - Martina Franca - L.o.S.-Line - Station mit Multiplex - Channel Capacity 24 >120 [5]
Entfernung zwischen den Stationen - 87,00 Km
___________________________________________________________________________________________________________________________________________________________________________________________________________

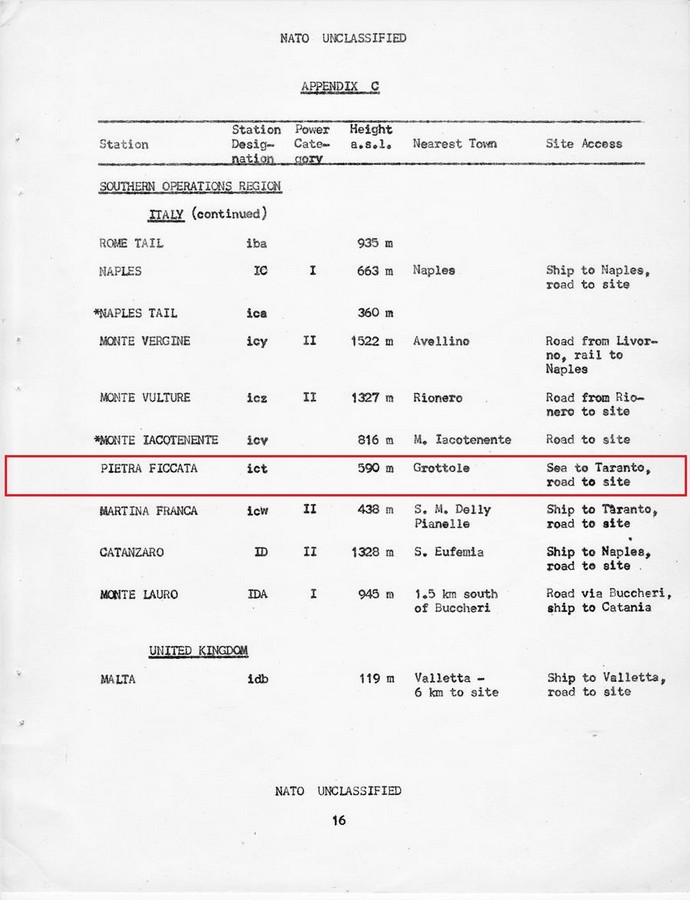

Power Category, Transmitter Typ
Station ict, Power Category - o.A
Station ict, Transmitter Typ - 2R ( Radio Line)
____________________________________________________________________________________________________________________________________________________________________________________________________________
Bilddokumentationen, 2011 (1)
___________________________________________________________________________________________________________________________________________________________________________________________________________
Beschreibungen
Link Seiten, Wikipedia
Thema, Salandra [4]
Autor  - Wikipedia
Quelle - Wikipedia
ULR    - Wikipedia
"Salandra ist eine Stadt und Gemeinde in der Provinz Matera in der süditalienischen Region Basilikata. Die Stadt liegt im Nordwesten von Matera. Das Zentrum des Dorfes liegt auf einem Hügel (598 m ü. M.), der das Tal des Flusses Salandrella dominiert, der auch der obere Arm des Flusses Cavone ist. Der dem Bachtal zugewandte Hang ist mit Überhängen und markanten Lehmrinnen bedeckt; Der gegenüberliegende Hang, der dem Fluss Gruso zugewandt ist, ist mit Olivenhainen, Obstgärten und über 1000 Hektar Eichenwäldern bedeckt. Im Norden grenzt Salandra an die Gemeinden Grottole (16 km) und Grassano (25 km); im Osten grenzt es an Ferrandina (18 km); im Südwesten San Mauro Forte (11 km); und im Westen Garaguso (13 km). Im nahe gelegenen Weiler Montagnola befinden sich die Sportanlagen von Salandra, wie das Multifunktionsgebäude PalaSaponara und das städtische Stadion." [4]
___________________________________________________________________________________________________________________________________________________________________________________________________________
Link Seiten, sonstige Publikationen
Thema, Stazione Ripettitrice ACE High L.o.S." IPFZ" di Pietra Ficcata [5]
Autor - Paolo Romanini
Quelle - ik4mgv.it
URL    - ACE-High Station Pietra Ficcata
"ACE High Network Tropospheric Forward Scatter Communications System
Stazione Ripetitrice L.o.S - N.A.T.O Early Warning "IPFZ", Pietra Ficcata
40°30'55"N 16°19'21"E
Autor: IW4AID Gruppo Scatter Monte Giogo

La stazione ripetitrice detta "Pietra Ficcata" si trova nel commune di Salandra,(Matera) circa a metà strada tra questo centro e il paese di Grottole. È compresa in un appezzamento di terreno di forma rettangolare estesco per circa 5.500 mq, collegato alla viabilit à pubblica da uno stradello privato lungo circa 60 metri e posto ad una quota di 590 m slm. Essa era gestita da personale della Aeronautica Militare (6 militari).
La stazione avea sigla "IPFZ", ed era del tipo "2R", cioè atta a gestire due tratte L.o.S. a 4,9 GHz da e per le stazioni di:
"Monte Vulture" - PZ, sigla IVUZ, posta a nord-overst e sita presso Rionero in Vulture. La tratta era di 71 KM.
"Martina Franca" -TA, sigla IMAZ, posta a sud-est. La tratta era in questo caso di 87 KM.
La base di Petra Ficcata dista da Potenza 65 KM e da Taranto 93 KM. È raggiungibile attraverso la E407.

La Struttra
È costituita da un corpo di fabbrica a "L", un secondo fabbricato annesso al lato più corto del complesso primario, un bunker sotterraneo, una guardiola in cemento prefabbricato blindata all'ingresso ( livello 7,62 NATO), un piccolo locale dislocato, contenente i generatori di  corrente e il traliccio, alto circa 40 metri, che sorregge i quattro parabolidi. La superficie coperta del corpo principale è di circa 550 mq, costituiti dai locali radio (circa 100 mq) e da quelli addetti agli ufficiu, magazzini e stanza dei militari. Il tutto era protteto da due ordini di recinzione che costituivano il camminamento delle guardie (Carabinieri). Lìngesso era dotato di due cancelli in serie che delimitavano lo spazio di controllo delle persone e dei mezzi in ingresso, sul quale aggeta il corpo di guardia in calcestruzzo di vetri e feritoie blindati.Sul lato sinistrodel cancello di ingresso si trova il cancello pedonale che conduce alla guardiola per il controllo.
Il fabbricato contenente le apparecchiature si trova circa al centro del corpo principale ed è identificabile dalle guide d`onda provenienti dalle quattro antenne che entrano nel fabbricato; nei pressi si trova anche un vano accessibili dall`esterno contenente la centrale termica. Il bunker sotterraneo, dotat6o di due ingessi con porte blindate ( uno di questi murato) è costituito da un locale di circa 12 mq raggiungibile mediante una scala con andamento a"L", nteramente in calcestruzzo con soffitto a volta. Esso è dotato di una struttura esterna in elevazione per gli ingressi, ricoperta di terra, anch`essa in calcestruzzo.

Il traliccio e le antenne.
Di pianta quadrata e pofilio tronca-piramidale con porzione terminale parallelepipedia, è alto circ 40 metri e presenta una pianta alla base di circa 25 mq. In corrispondenza dell`ancoraggio dei quattro paraboloidi presenta altrettante terrazzature per L`accesso alla parte posteriore delle antenne e scala protetta fino in sommità dove alloggiano 5 luci di ingombro. Le antenne sono quattro paraboloidi di tre metri di diametro ( 40 Db a 4,9 MHz) alimentati con guide d`ondra pressurizzate e dotate di gíunture flessibili: le quattro duide si raccolgono al centro del traliccio e scendono parallele fino a circa tre metri dal suolo, dove curvano e convogliano nella sala radio. Ogni guida supporta il proprio feedhorn: questi sono dotati di termostati a piastra, onde evitare la formazione di ghiaccio. Le antenne sono ancorate al traliccio mediante registri filettati per l`esatto puntamento topografico.
Le due antenne direzionate sulla stazione di Monte Vulture (tratta più breve) sono spaziate di 3,5 metri in verticale e occupano le due terrazzature superiori del traliccio, mentre quelle orientate su Martina Franca, sono spaziate di 6 metri in verticale e occupano le due terrazzature basse della struttura. Si rammenta che la spaziatura di 6 metri è stata accertata sperimentalmente come quella più efficace per questo binomio antenna/frequenza, cioè l`entit di "Space Diversity" che statisticamente ha dimostrato il miglior effetto inibente dei fenomeni di evanescenza.

Le Apparecchiature
Quella di Petra Ficcata era una stazione ripetitrice sostanzialmente automatica: I segnali ricevuti venivano trasferiti alle sezioni trasmittenti a livello di media frequenza (70 MHz) e ritrasmessi, back to back. Essa quindi non disponeva di multiplex, ma solo di una radio "Order Wire" per le comunicazioni di servizio: semplicemente la banda base veniva spillata in IF e ritrasmessa.
Le appareecchiature consistevano in quattro cubicoli, due per ogni direzione: ogni cabinet conteneva un duplexer, un transmettitore, un ricevitore e un combinatore. Le tratte L.o.S del network ACE-High operavano su frequenze comprese tra 4,8 e 5,0 GHz: la capacità di trsferimento variava a seconda della tratta tra 24 e 120 canali. Ogni cubicolo trasmetteva e riceveva attraverso una antenna alimentata da unica guida d`onda ad esso collegata mediante il duplexer: la separazione tra le frequenze di trasmissione e ricezione nello stesso modulo era di 101,5MHz. La stessa informzione, proveniente dalla tratta controlaterale, veniva quindi ritrasmessa su due frequenze diverse attraverso due antenne diverse, quindi diversamente spaziate. A differenza delle comunicazioni ACE-High in Troposcatter, non vi era un combinatore generale, quindi la valutazione avveniva su sole due emissioni in diversità di spazio e frequenza, spaziate fra loro di 21 MHz: il sistema funzionava dunque in "Dual Diversity" e non in "Quad Diversity" come il Troposcatter. Ciò perchè il collegamento L.o.S., essendo a portata ottica, quindi per illuminazione diretta su tratte più brevi, era assai meno soggetto ai fenomeni di fading rispetto all O/H.
Le tratte L.o.S. italiane, quindi anche quelle in oggetto, erano operate con una potenza di 0,5 Watt, ottenutimediante un Reflex klystron, fatta eccezione per le tratte Cavriana-Giogo e Monte Vergine-Malta, che impiegavano una potenza di 3 Watt, ottenuti mediante l`impiego di un amplificatore a onde progressive (TWA).
La stazione ripetitrice di Pietra Ficcata non disponeva di allaccio all`alimentazione esterna: l`energia elettrica veniva generala all`interno mediante tre gruppi elettogeni a 1000 g/min utilizzanti a ratazione ( uno in sertvizio, due in stand by).

IW4AID Gruppo Scatter Monte Giogo
Vietata la riproduzione, anche parziale senza autorizzazione." [5]
___________________________________________________________________________________________________________________________________________________________________________________________________________
Thema, Ace-High L.o.S. "IPFZ" -Repeater-Station
Autor  - Paolo Romanini
Quelle - ik4mgv.it.



"ACE-High Network Tropospheric Langstreckensystem
Repeater Station L.o.S - N.A.T.O Früh Warnungs System "IPFZ", Pietra Ficcata
40°30'55"N 16°19'21"E
Autor: Iw4aid Scatter Group Monte Giogo

Die Repeater-Station mit dem Namen "Pietra Ficcata" befindet sich in der Gemeinde Salandra (Matera), etwa auf halbem Weg zwischen diesem Zentrum und dem Dorf Grottole und befindet sich auf einem Grundstück eines Geländes von rechteckiger Form, etwa 5.500 Quadratmeter groß, verbunden mit in der "Vibilit", einer Privatstraße über 60 Meter lang und 590 m über dem Meeresspiegel. Die Station wurde von militärischen Luftfahrtpersonal (6 Militär) verwaltet.

Die Station "IPFZ" war von dem Typ "2R", d.h. zwei L.o.S. Routen. Mit 4,9 GHz von und zu der Stationen von:
"Monte Vulture" - NATO Code IVUZ, Nordwest, gelegen in Rionero in Vulture. Die Entfernung betrug ca. 71 km.
"Martina Franca" - NATO Code IMAZ , gelegen in Südost. Die Entfernung betrug in diesem Fall  ca. 87 km.
Die ACE-High Station Pietra Ficcata ist 65 km entfernt von Potenza und von Taranto 93 km entfernt. Die Station ist über die Strasse "E407" erreichbar.

Liegenschaft
Die militärische Liegenschaft besteht aus einem Hauptgebäude in "L-Form" Bauweise, einem zweiten Gebäude, das an der kürzeren Seite des Komplexes angebaut ist, einem unterirdischen Bunker, einem vorgefertigten  Betonschutz am Eingang (7,62 NATO-Standard), und einem kleinen geschützten Raum, der die Stromerzeuger enthält. Die Transmittertürme, etwa 40 Meter hoch, waren mit vier Parabol-Antennen bestückt. Die Grundfläche des Radio Equipment Building beträgt etwa 550 Quadratmeter, bestehend aus den Radioräumen (für das technische Equipment, etwa 100 Quadratmeter) und für die restlichen, die für Büros und Technikräumen benutzt wurden. Die Liegenschaft war durch einen Doppelzaun gesichert, mit einem dazwischen liegenden Gehweg für die Wachen (Carabinieri). Die Liegenschaft war mit zwei Toren in Serie ausgestattet, und mit anschliesenden Kontrollraum der mit starker Panzerung geschützt war. Die linke Seite des Eingangstors ist der Fußgängerzugang, der zu der Eingangswache zur Kontrolle führt.

Das Radio Equipment Building, das die technischen Geräte enthält, befindet sich in der Mitte der Liegenschaft. Durch die Antennenkabelführung, für die vier Parabol-Antennen, die aus dem Gebäude kommen, leicht zu erkennen; In der Nähe gibt es auch ein kleines Gebäude, das von der Außenseite aus erreichbar ist, das die Heizungsanlage enthält. Der unterirdische Bunker, "dotat6o" besteht aus Beton mit einer gewölbten Decke und ist erreichbar durch zwei gepanzerte Türen. Der Schutzraum besteht aus einem Raum von etwa 12 Quadratmetern, der über einer Betontreppe in "L-Form" erreichbar ist. Die externen Struktur in eine Erhebung für die mit der Erde bedeckten Eingänge, wurde sogar  Beton verwendet.
Der L.o.S Tower und Antennen.
Auf einer quadratischen Grundfläche von ca. 25 m2  steht der ~ 40 Meter hohe Gittermastturm bestückt mit mit den 4 Stück Parabol-Antennen. Die Verbindung der vier Parabol-Antennen erfolgt von der Rückseite des Radio Equipment Building über Kabeltrassen. Die Antennen sind vier Parabol-Antennen mit einem Durchmesser von  drei Metern (40 dB bei 4,9 MHz).
Die beiden Parabol-Antennen, die auf die ACE-High Station Monte Vulture gerichtet sind, sind vertikal um 3,5 Meter vesetzt, zu den beiden überlegenen Plattformen des Turmes, während die auf ACE-High Station Martina Franca ausgerichteten, mit 6 Meter vertikal um 6 Meter sind und die beiden niedrigen Platformen des Turmes einnehmen . Es wird erinnert daran, dass der 6-Meter-Abstand experimentell als das effektivste für diese Antennen- / Frequenz-Binomialität ermittelt wurde, d.h die "Raumvielfalt", die statistisch den besten hemmenden Effekt der Evaneszenz-Phänomene demonstriert hat.

Technische Ausrüstung
Die ACE-High Station Petra Ficcata war eine im wesentlichen automatische Repeater-Station: Die empfangenen Signale wurden auf die Übertragungsniveau-Übertragungsabschnitte (70 MHz) übertragen und erneut gesendet. Es hatte daher kein Multiplex Equipment, sondern nur ein Radiofunktion für die Servicekommunikation: Einfach das Basisband wurde in IF verstärkt erneut gesendet.
Das technische Equipment  bestand aus vier Schaltanlagen, zwei für jede Richtung: Jeder Schrank enthielt einen Duplexer, einen Sender, einen Empfänger und einen Kombinierer. Die L.o.S-Routen des ACE-High-Netzwerks, das auf Frequenzen zwischen 4,8 und 5,0 GHz betrieben wird: Die RRS-Schaltkapazität variierte entsprechend der Route zwischen 24 und 120 Kanälen. Jede Schaltanlage, die durch eine Antenne übertragen und empfangen wird, die von einem einzelnen Leitfaden mit dem Duplexer verbunden ist, der mit dem Duplexer verbunden ist: Die Trennung zwischen den Getriebe- und Empfangsfrequenzen im selben Modul betrug 101,5 MHz. Dieselbe Informalität, die von der kontralateralen Route stammt, kam dann In zwei verschiedenen Frequenzen durch zwei verschiedene Antennen erneut übertretend, daher anders beabstandet. Im Gegensatz zu hoher HF-Kommunikation in Troposcatter gab es keinen allgemeinen Kombinator, so dass die Bewertung auf nur zwei Emissionen in der Raum- und Frequenzvielfalt auftrat, die miteinander von 21 MHz beabstandet sind: Das System funktionierte daher in "doppelter Diversität" und nicht in "Diversity" und nicht in "Quad-Diversität", Wie das Troposcatch. Dies liegt daran, dass der L.o.S.-Anschluss, der optisch, daher durch direkte Sichtverbindung auf kürzeren Wegen ist, wesentlich weniger den Phänomen des Fading-Phänomens als das O / H unterliegt.
Behandelt man die italienischen L.o.s. Stationen, stellt sich auch die in Frage, warum diese mit einer Leistung von nur 0,5 Watt betrieben wurden. Sie erhalten einen Reflex-Klystron, mit Ausnahme der Cavriana, Monte Giogo und Monte Vergine und die Malta-Route, die eine Leistung von 3 Watt verwendeten, die durch die Verwendung eines fortschreitenden Wellenverstärker (TWA).
Die Station der Racing Stone Repeater hatte keine Verbindung zur externen Stromversorgung: Die elektrische Energie wurde an der Innenseite mittels drei Elentengruppen bei 1000 g / min unter Verwendung von Rennsportgruppen (eines in Serifizio, zwei im Stand von) erzeugt.

Iw4aid Scatter Group Monte Giogo
Reproduktion, auch teilweise ohne Genehmigung ist verboten." [5]
___________________________________________________________________________________________________________________________________________________________________________________________________________
Daten

Die ACE-High Station Pietra Ficcata wurde in den Jahren "o.A" bis "o.A" erbaut und ging nach einer Testphase im Jahr "o.A" in die offizielle Betriebsphase. Die Bezeichnung der ACE-High Station lautete nach der offizielen Inbetriebnahme der Station "ict Pietra Ficcata" und die NATO Code hierzu war "ict".
ict - Pietra Ficcata (i) Italie (ct) NATO Codierung - Station C
______________________________________________________________________________________________________________________________________________________
1971, wurden alle ACE High Stationen im "ACE High Network  Europe" neu codiert, die Bezeichnung der ACE High Station lautete danach "Pietra Ficcata" und die NATO Code hierzu war "IPFZ"
IPFZ - Pietra Ficcata (I) Italie (PF) Stadt / Geländebezeichnung (Z) ACE High System
_______________________________________________________________________________________________________________________________________________________________________________
Die Betriebsphase endete mit Schliessung der ACE-High Station.
______________________________________________________________________________________________________________________________________________________
Basis Personal der ACE-High Station
siehe Übersicht "COMMUNICATIONS ELECTRONICS PERSONNEL REQUIREMENTS FOR THE CAE FORWARD SCATTER SYSTEM"
___________________________________________________________________________________________________________________________________________________________________________________________________________
Abschaltung der ACE High Site’s:

SHAPE (Supreme Headquarters Allied Powers Europe) hat die Schließung von 23 ACE-High Site’s in Italien und Griechenland, sowie in der westlichen Türkei zu dem 31.Dezember 1995 autorisiert.Ab dem 10.Oktober 1995 werden die CCTS, für eine Übergangszeit über die nationale Infrastruktur der PTT (Post- Telefon- und Telegrafenbetriebe) geschaltet, bis NTTS (NATO Terrestrial Transmission System) einen Gesamtplan für die endgültigen Telekommunikationsverbindungen in dem AFSOUTH Bereich realisiert hat.
___________________________________________________________________________________________________________________________________________________________________________________________________________
heute (1)

Die militärische Nutzung der Liegenschaft durch das ACE-High System wurde vollständig beendet.
2019, Das Gelände der Liegenschaft, ist unter Google Earth erkennbar.
___________________________________________________________________________________________________________________________________________________________________________________________________________
2010, Zufahrt zu der Liegenschaft.
