ACE-High System von 1958 bis 1995
ACE-High System (Allied Command Europe Tropospheric Forward Scatter Communications Systems)
_____________________________________________________________________________________________________________________________________________________________________________
Cavriana
  • Cavriana

45°21'01.78"N/10°36'59.84"O - 188 m.üNN
Antennen    üGND : Scatter, Höhe 20 m
Antennen    üGND : L.o.S. Tower, Höhe unbekannt
Site Code ab 1958 : IAZ (Monte Venda)
Site Code ab 1971 : IMBZ
Status                  : Aufgegebene Nutzung
Status heute         : Kommerzielle Nutzung durch die Gemeinde Cavriana, 2010

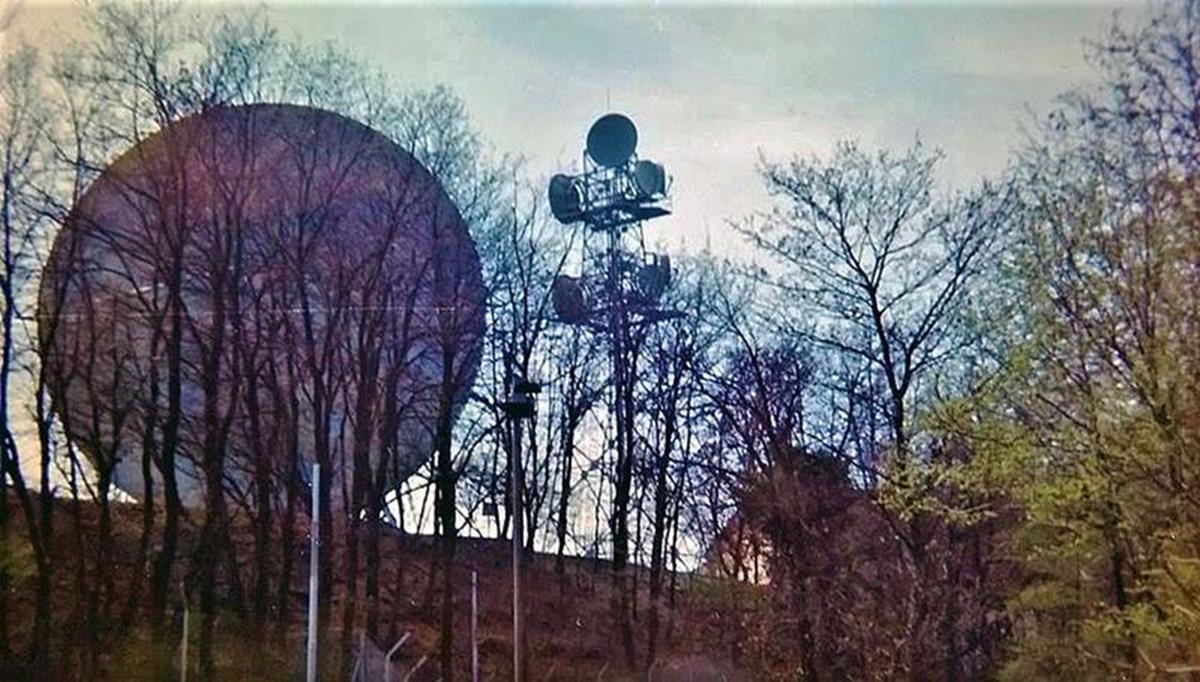

Ansicht                 : Militärischen Liegenschaft, 1989 (6)

Weitere Nutzung der Liegenschaft durch:
SystemPositionStation
Cavriana
Cavriana
___________________________________________________________________________________________________________________________________________________________________________________________________________
Übersichtspläne - Bezeichnungen - Transmitterverbindungen, 1959 (1) (3)

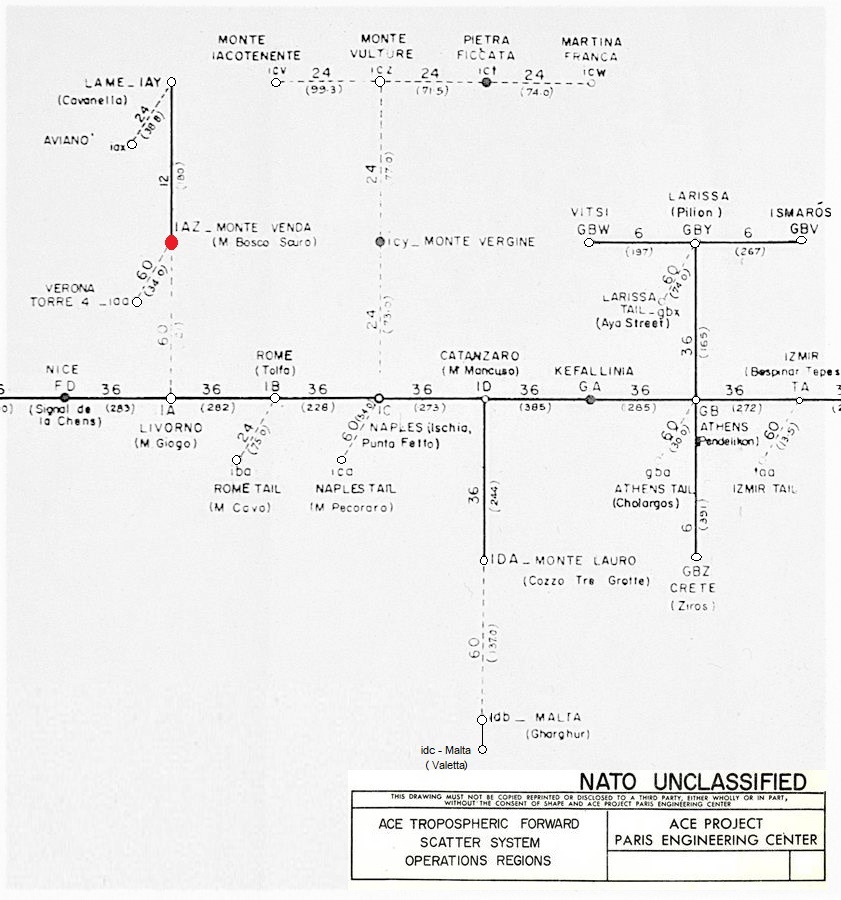

Linienplan, von 1959 (ACE-High System)
Verbindungen
Auf dem NATO Linienplan,aus dem Jahr 1959, wurde die ACE-High Station mit "IAZ - Monte Venda - (M Bosco Scuro)" bezeichnet, hierbei handelt es sich aber um die ACE- High-Station "IAZ - Cavriana - (M Bosco Scuro)" und nicht um die NATO Station auf dem Monte Venda. Position, 45°18'48.28"N - 11°41'21.32"E - 587 ü.NN

IAZ - Cavriana - (Monte Bosco Scuro) > iaa - Verona Torre 4 - L.o.S.-Line - Station mit Multiplex - Channel Capacity o.A
Entfernung zwischen den Stationen - 34,00 Km

Diese L.o.S.-Verbindung bestand bis 1969, danach wurde die Station Verona Torre 4 - iaa, ausser Betrieb gesetzt und die L.o.S.-Line von IAZ - Cavriana zu dem West Star Bunker - Verona Tail IVTZ - zu dem Transmissionsbunker San Michele verlegt.

IAZ - Cavriana - (Monte Bosco Scuro) - > IAY - Lame (Cavenella)- Scatter Line - Station mit Multiplex - Channel Capacity o.A
Entfernung zwischen den Stationen - 182,00 Km
IAZ - Cavriana - (Monte Bosco Scuro) - > IA - Livorno - L.o.S.-Line - Station mit Multiplex - Channel Capacity o.A
Entfernung zwischen den Stationen - 121,00 Km
_______________________________________________________________________________________________________________________________________________________________________________

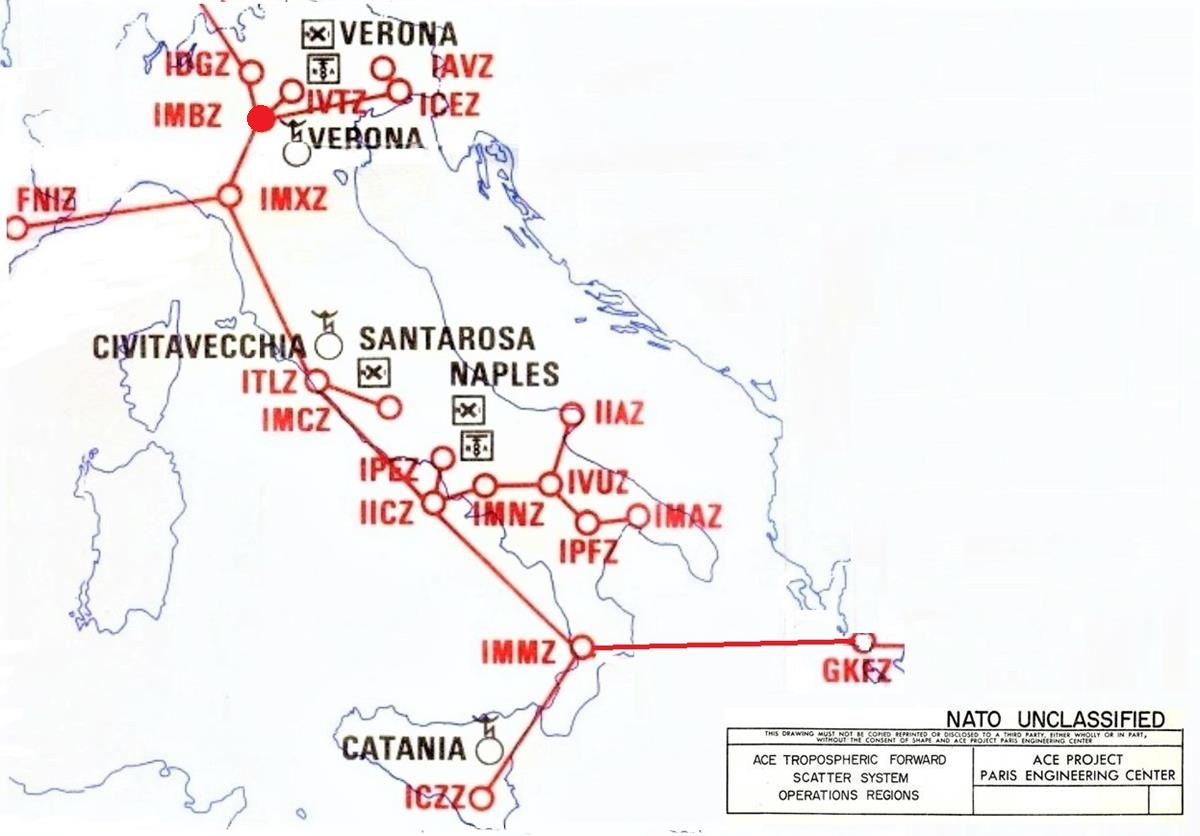

Übersichtspläne - Bezeichnungen - Transmitterverbindungen, 1976 (1) (4)
Linienplan, von 1976 (ACE-High System)
Verbindungen
IMBZ - Cavriana > IDGZ - Dosso dei Galli - L.o.S.-Line - Station mit Multiplex - Channel Capacity o.A
Entfernung zwischen den Stationen - 59,00 Km
IMBZ - Cavriana > Bunker San Michele > IVTZ - Verona Tail - L.o.S.-Line - Station mit Multiplex - Channel Capacity o.A
Entfernung zwischen den Stationen - 22,25 Km
IMBZ - Cavriana > ICEZ - Lame Concordia - Scatter Line - Station mit Multiplex - Channel Capacity o.A
Entfernung zwischen den Stationen - 182,00 Km
IMBZ - Cavriana > IMXZ - Livorno - L.o.S.-Line - Station mit Multiplex - Channel Capacity o.A
Entfernung zwischen den Stationen - 121,00 Km
______________________________________________________________________________________________________________________________________________________
Linienplan, von 1990 (Locales nationales NATO System)

Verbindungen
___________________________________________________________________________________________________________________________________________________________________________________________________________
Übersichtspläne
___________________________________________________________________________________________________________________________________________________________________________________________________________
Power Category, Transmitter Typ
Station IAZ, Power Category - II
Station IAZ, Transmitter Typ - 1S + 2R (Scatter Line + Radio Line)

Info zu Station Power Plant Categories:
Power Plant arrangements at ACE High Stations fall into ix general categories with are variante on combinations of main supplied from sources the station, and prime movers within the station. There are designated as follows:
"Category II" Primary power obtained from two low-speed-non-automatic-starting diesel-driven alternators, with a further two diesel-driven alternators of the same type used in a scheduled substitition and maintenance plan.
___________________________________________________________________________________________________________________________________________________________________________________________________________
Bilddokumentationen, in der Betriebsphase
___________________________________________________________________________________________________________________________________________________________________________________________________________
Beschreibungen
Link Seiten, Wikipedia
Thema, Cavriana [3]
Autor   - Wikipedia
Quelle  - Wikipedia
ULR     - Wikipedia
"Cavriana ist eine norditalienische Gemeinde (comune) mit 3747 Einwohnern (Stand 31. Dezember 2022) in der Provinz Mantua in der Lombardei. Die Gemeinde liegt etwa 26 Kilometer nordnordwestlich von Mantua und grenzt unmittelbar an die Provinz Brescia. Die Fraktionen sind Bande, Campagnolo, Castelgrimaldo, San Giacomo und San Cassiano." [3]
___________________________________________________________________________________________________________________________________________________________________________________________________________
Daten

Die ACE-High Station Cavriana wurde in den Jahren "o.A" bis "o.A" erbaut und ging nach einer Testphase im Jahr "o.A" in die offizielle Betriebsphase. Die Bezeichnung der ACE-High Station lautete nach der offizielen Inbetriebnahme der Station "Monte Venda (Monte Bosco Scuro)" und die NATO Code hierzu war "IAZ". Der aktive Transmitterbetrieb der Alternate Route in Verbindung zu der Normal Route zwischen der ACE-High Station Casteau (Belgien) > ACE-High Station Baraque der Fraiture (Belgien) > ACE-High Station Feldberg (Deutschland) > ACE-High Station Dosso dei Galli (Italien) > (ACE-High Station Cavriana) wurde im Jahr 1969 aufgenommen.
IAZ - Monte Venda (Monte Bosco Scuro) (I) Italie (AZ) NATO Codierung - Station AZ
______________________________________________________________________________________________________________________________________________________

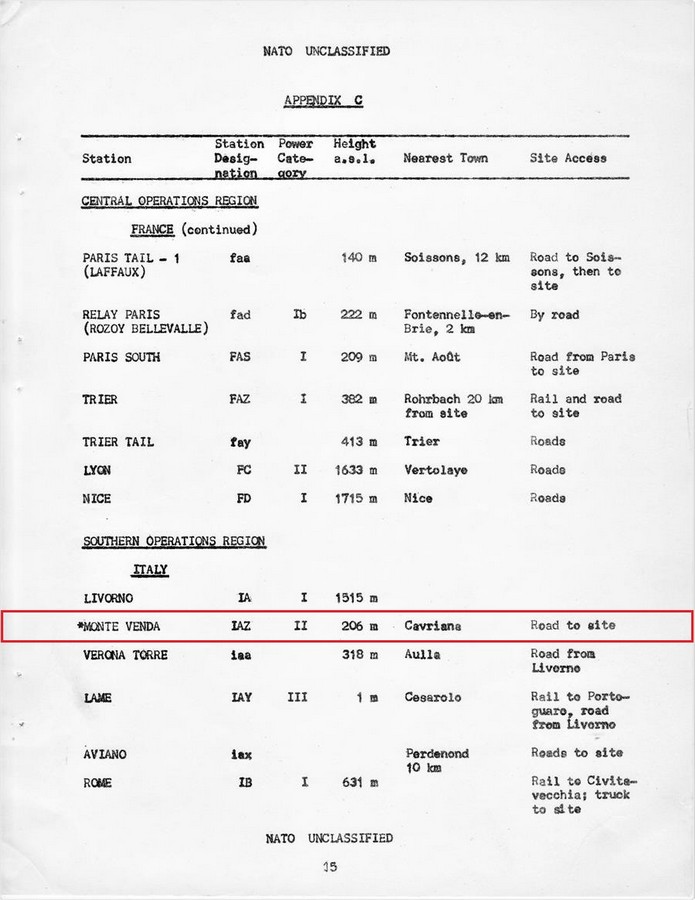

Auf dem NATO Linienplan, aus dem Jahr 1959, wurde die ACE High Station mit "IAZ - Monte Venda - (M Bosco Scuro)" bezeichnet, hierbei handelt es sich aber um die ACE- High-Station "IAZ - Cavriana -(M Bosco Scuro)" und nicht um die NATO Station auf dem Monte Venda.
Position,45°18'48.28"N - 11°41'21.32"E - 587 üNN
______________________________________________________________________________________________________________________________________________________
1971, wurden alle ACE-High Stationen im "ACE-High Network  Europe" neu codiert, die Bezeichnung der ACE-High Station lautete danach "Cavriana" und die NATO Code hierzu war "IMBZ".
IMBZ - Cavriana (I) Italie (MB) Stadt / Geländebezeichnung (Z) ACE High System
_______________________________________________________________________________________________________________________________________________________________________________
1995, Die Betriebsphase endete mit Schliessung der ACE High Station am 10. Dezember.
_______________________________________________________________________________________________________________________________________________________________________________
Basis Personal der ACE-High Station
siehe Übersicht "COMMUNICATIONS ELECTRONICS PERSONNEL REQUIREMENTS FOR THE CAE FORWARD SCATTER SYSTEM"
___________________________________________________________________________________________________________________________________________________________________________________________________________
Abschaltung der ACE High Site’s:

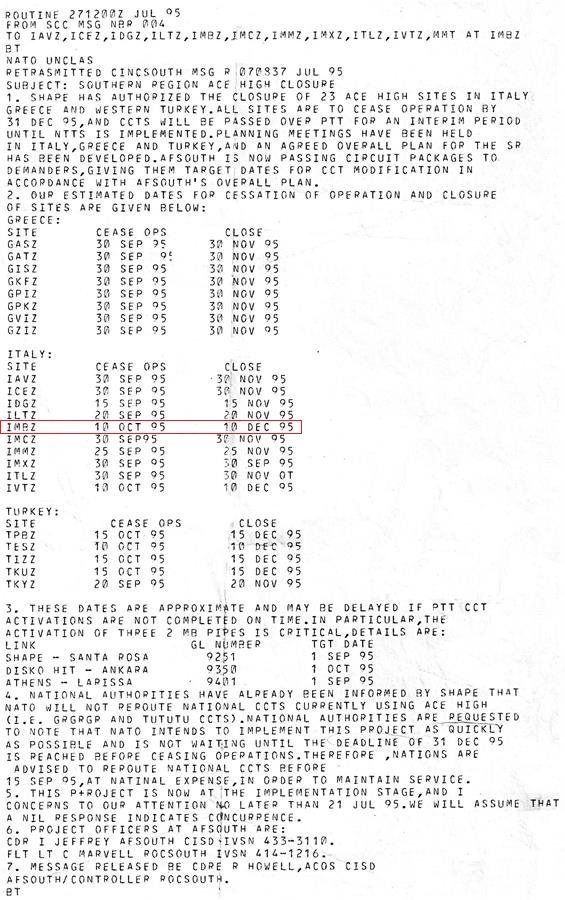

SHAPE (Supreme Headquarters Allied Powers Europe) hat die Schließung von 23 ACE-High Site’s in Italien und Griechenland, sowie in der westlichen Türkei zu dem 31.Dezember 1995 autorisiert.Ab dem 10.Oktober 1995 werden die CCTS, für eine Übergangszeit über die nationale Infrastruktur der PTT (Post- Telefon- und Telegrafenbetriebe) geschaltet, bis NTTS (NATO Terrestrial Transmission System) einen Gesamtplan für die endgültigen Telekommunikations-verbindungen in dem AFSOUTH Bereich realisiert hat.
___________________________________________________________________________________________________________________________________________________________________________________________________________
Hintergrundinformationen

Die miltitärische Liegenschaft liegt östlich der Stadt "Cavriana" (Bild 01) und ist eine norditalienische Gemeinde mit 3828 Einwohnern (Stand 31. Dezember 2017) in der Provinz Mantua in der Lombardei. Die Gemeinde liegt etwa 26 Kilometer nordnordwestlich von Mantua und grenzt unmittelbar an die Provinz Brescia. Von Cavriana-Zentrum aus führt eine kleine 1,4 Km lange, asphaltierte Strasse, der "Via Monte Gallo" (Bild 02), übergehend in eine Militär Strasse, zu der auf dem "Monte Bosco Scuro" auf einer Höhe von 198 m.üNN gelegenen ACE-High Station Cavriana. (Bild 03)

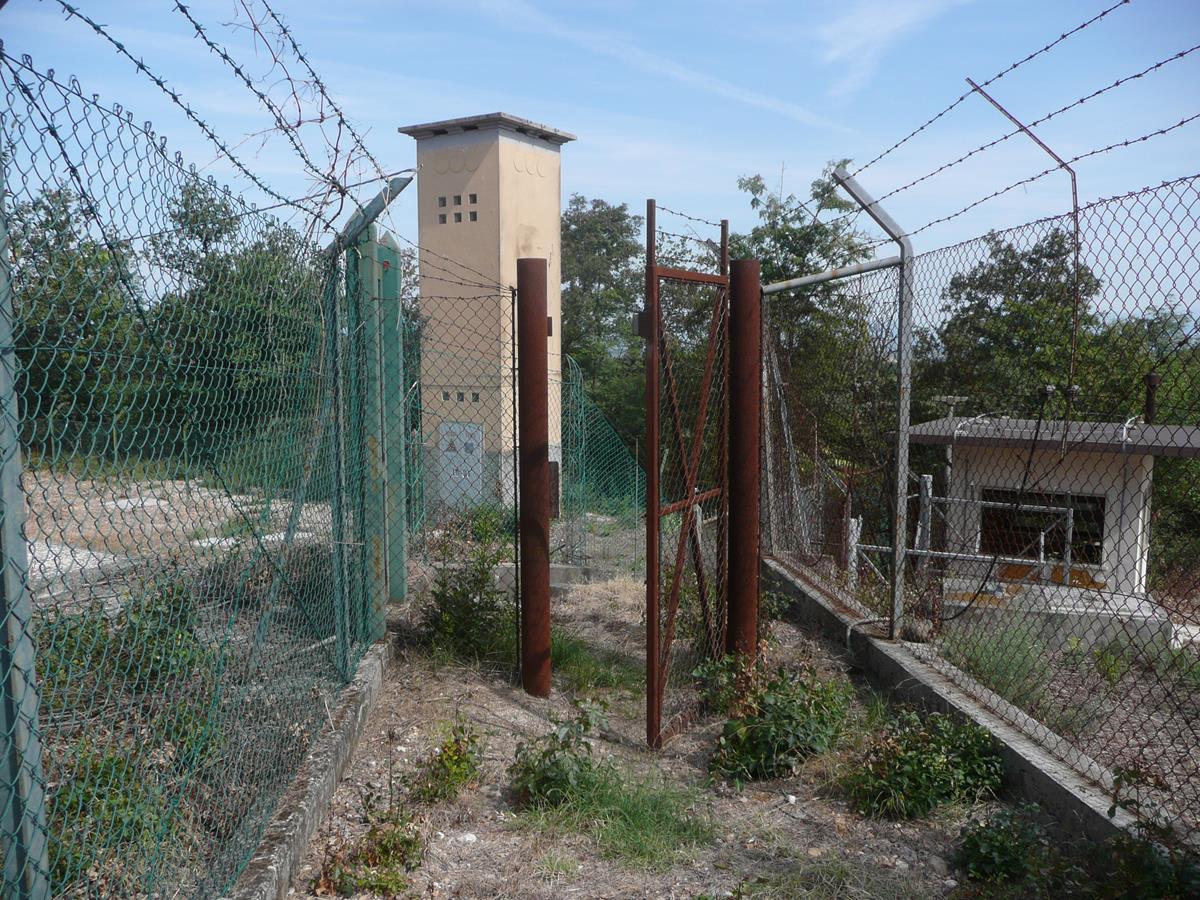

Vor der Zufahrt zu der militärischen Liegenschaft befindet sich, in einem seperaten gesichertem Terrain, die elektrische Energie-Einspeisung (Bild 04) für die ACE-High Station Cavriana. Dieses wichtige Gebäudeteil liegt im direkten Sichtbereich des Carabinere Building (Bild 05) und ist auch ohne die militärische Liegenschaft zu betreten; von außen zugänglich.

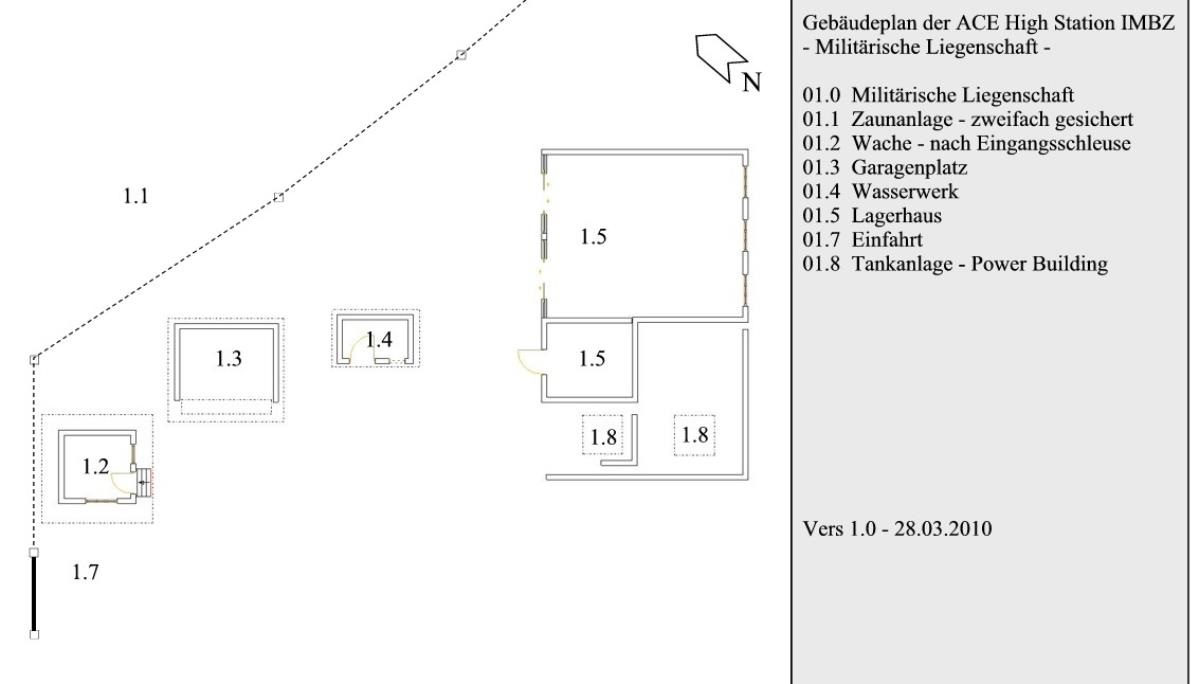

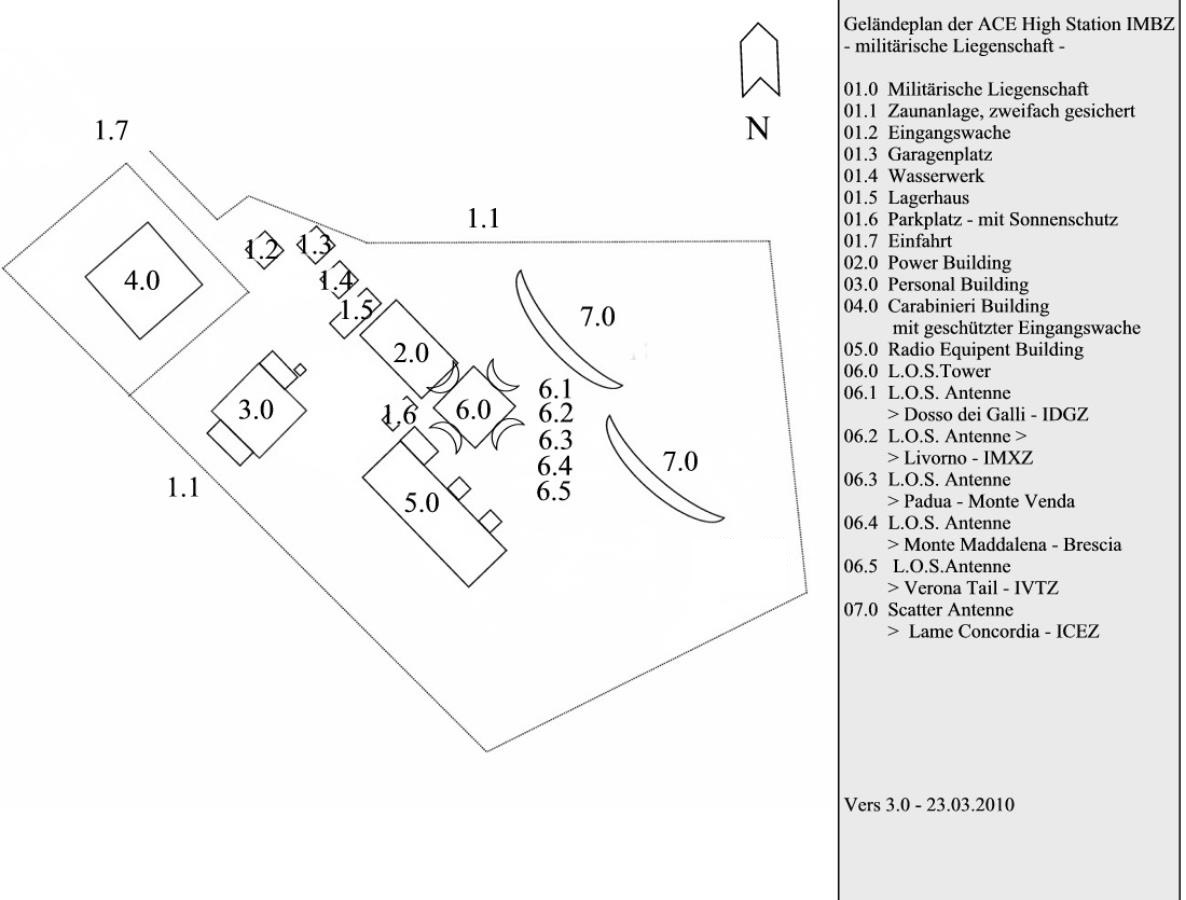

Auf der ca. 17.000 m2 grossen von Wald umgebenen militärischen Liegenschaft, sind die verschiedene Gebäude, sowie der in vergangenen Jahren noch von weitem sichtbare L.o.S Transmitter Gittermastturm und die zwei Stück 20 mtr. Krupp - Scatter Antennen installiert gewesen. Das gesamte Gelände ist durch einen zweifach  Verbunddrahtzaun - Maschendrahtzaun mit NATO Stacheldraht verstärkt, gesichert (Bild 06). Zwischen den Zäunen ist zusätzlicher Stacheldraht mit spanischen Reitern verlegt, die innere Zaunanlage war mit einem akustischen Berührungsschutz gesichert.

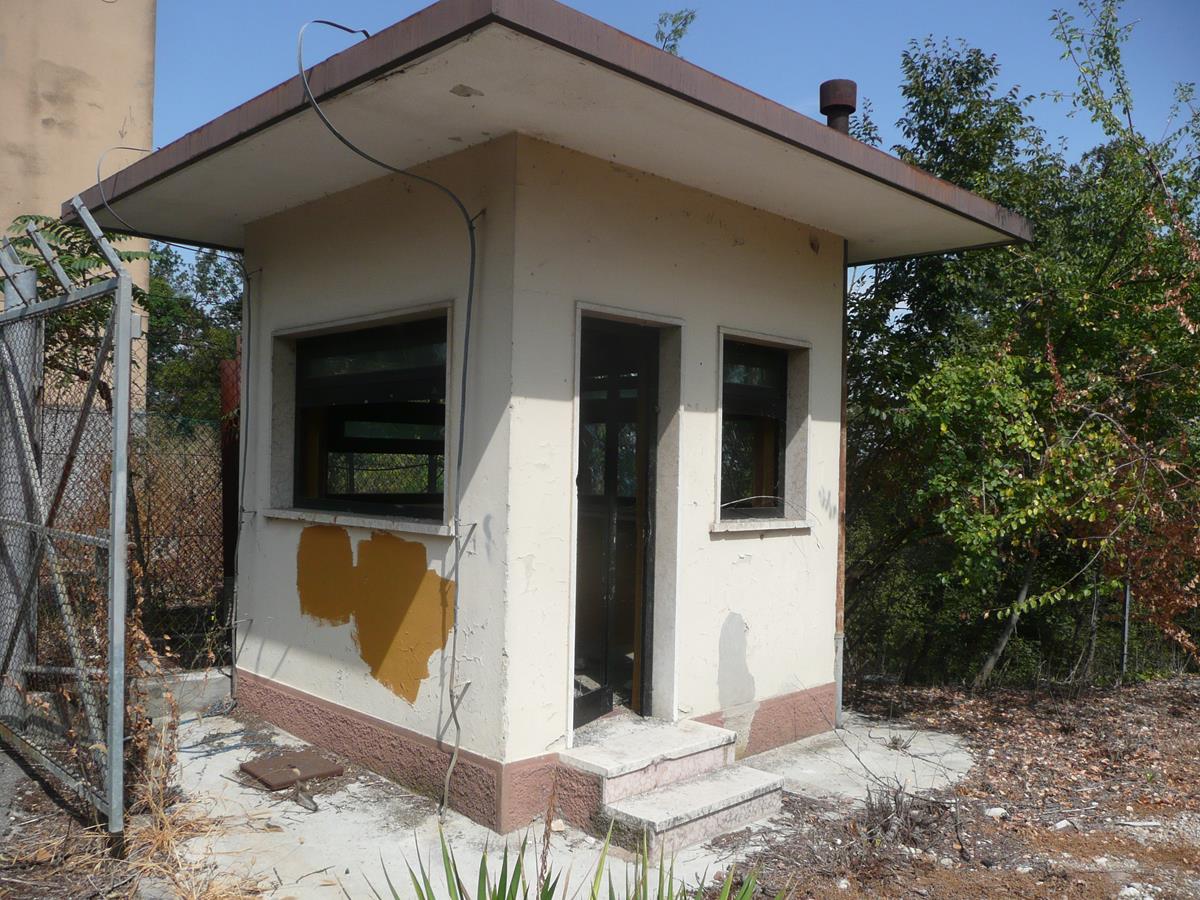

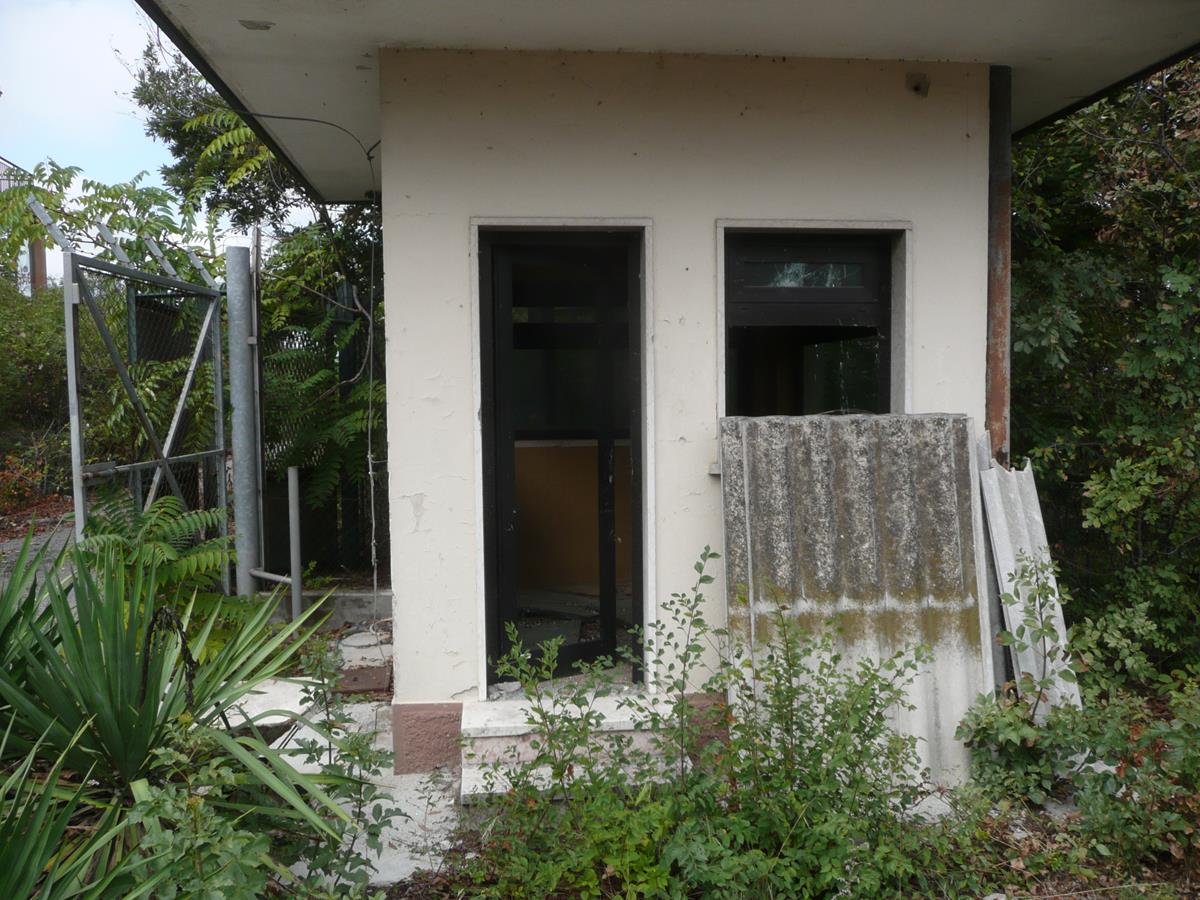

Das Gebäude der Eingangswache, (Bild 07) errichtet am Eingangstor der militärischen Liegenschaft ist noch vorhanden, die militärische Funktion dieses Gebäudeteils ist klar erkennbar, die Möglichkeiten einer aktiven militärischen Verteidigung waren gegeben. Sämtliche Personen die in oder aus der ACE-High Station Cavriana kommen, mussten diesen Eingang nach einer definierten Kontrolle, gemäß entsprechender NATO Spezifizierung  passieren. Eine Zusätzliche Kontrolle der Zufahrt erfolgte von dem Carabinieri Building aus, mit der armierten schussfesten Eingangswache. (Bild 08)

Die Anordnung der Gebäude und der Aufbau der technischen Einrichtungen entspricht der ACE-High Network Spezifikation für die ACE-High-Stationen der "Category I", d.h.optimale militärische Sicherung der Liegenschaft, verstärkt gesicherter Eingangsbereich mit Eingangswache, Personal - und Unterkunftsgebäude,Technik Building - Radio Equipment Building - mit L.o.S. Transmitter Gittermastturm und den Scatter Antennenanlagen, lokale Stromübergabestation, Power Building mit vier Notstromaggregaten und einem , sowie verschiedene kleine Nebengebäude für die Fahrzeugwartung und Unterstellung.

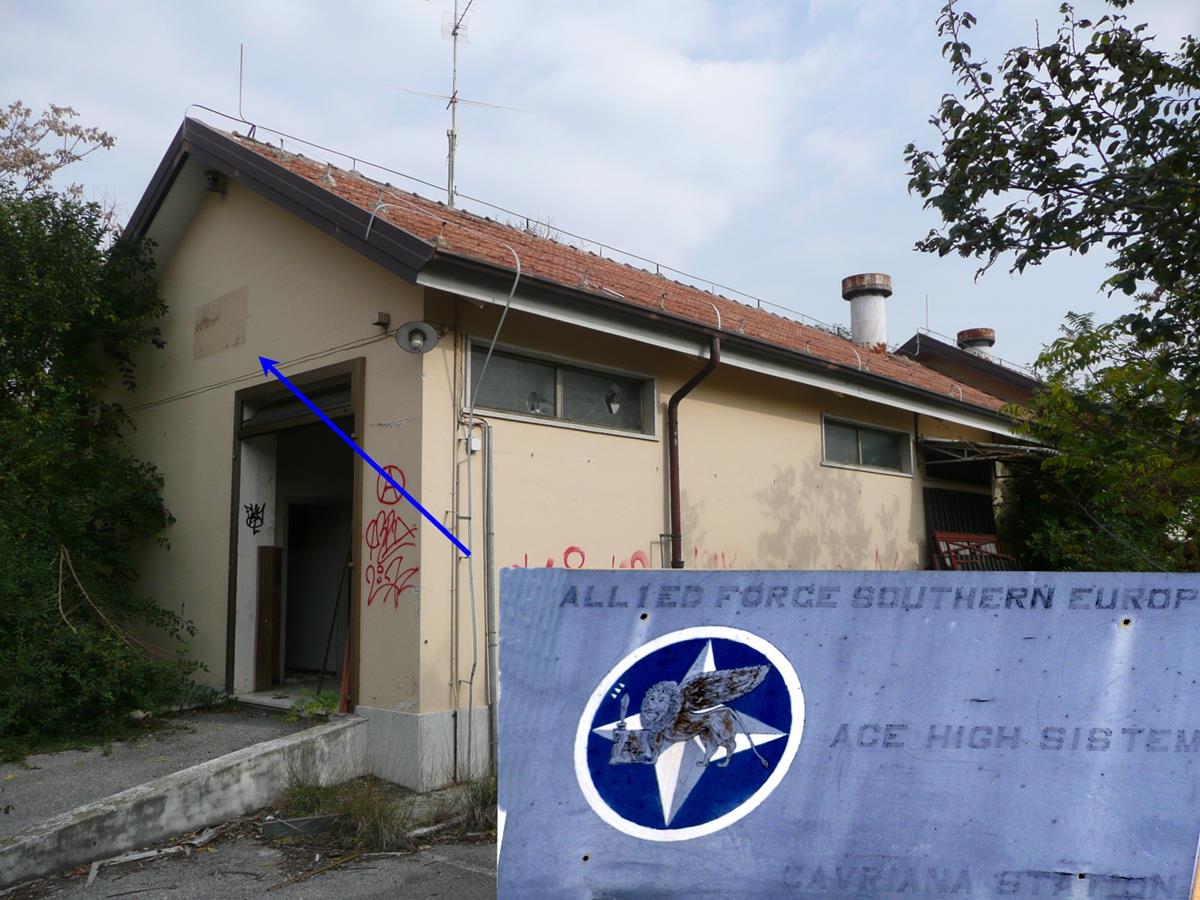

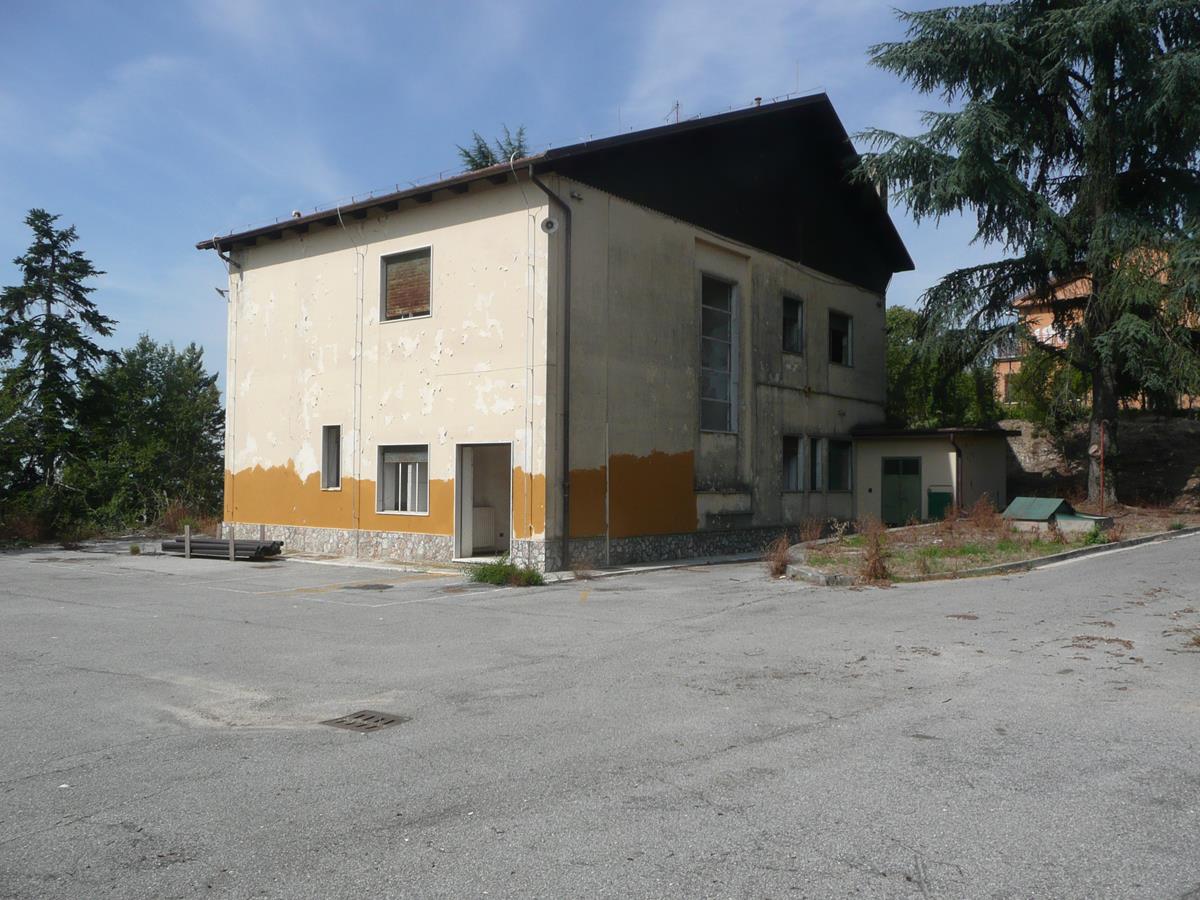

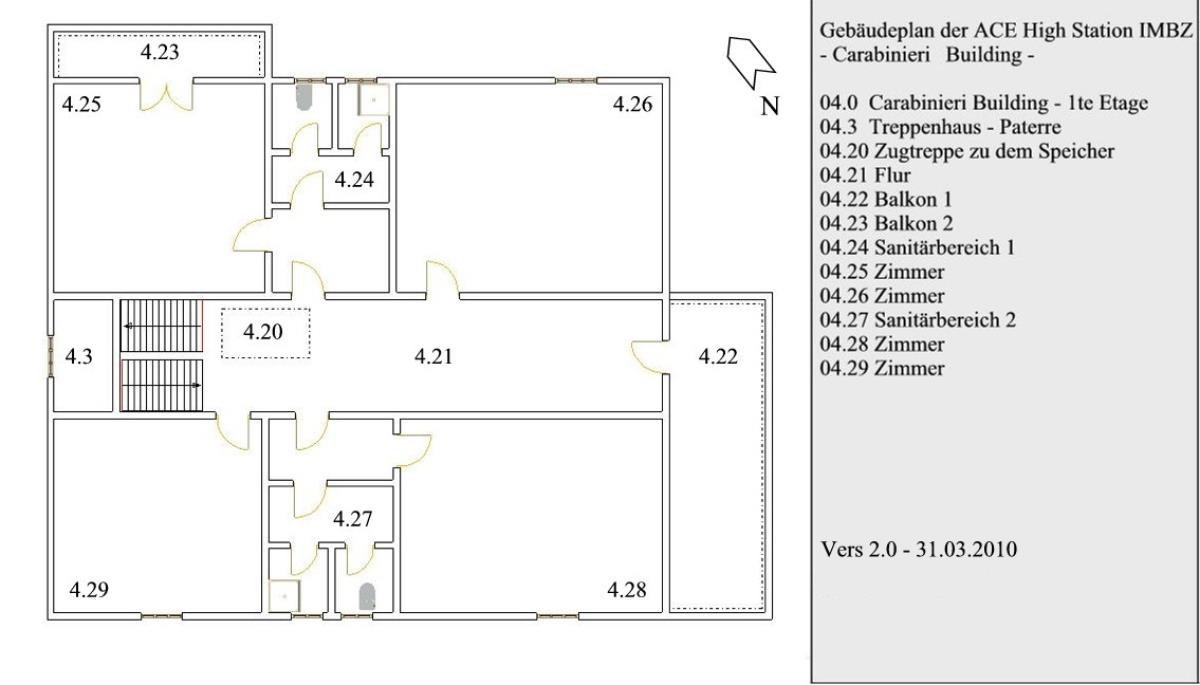

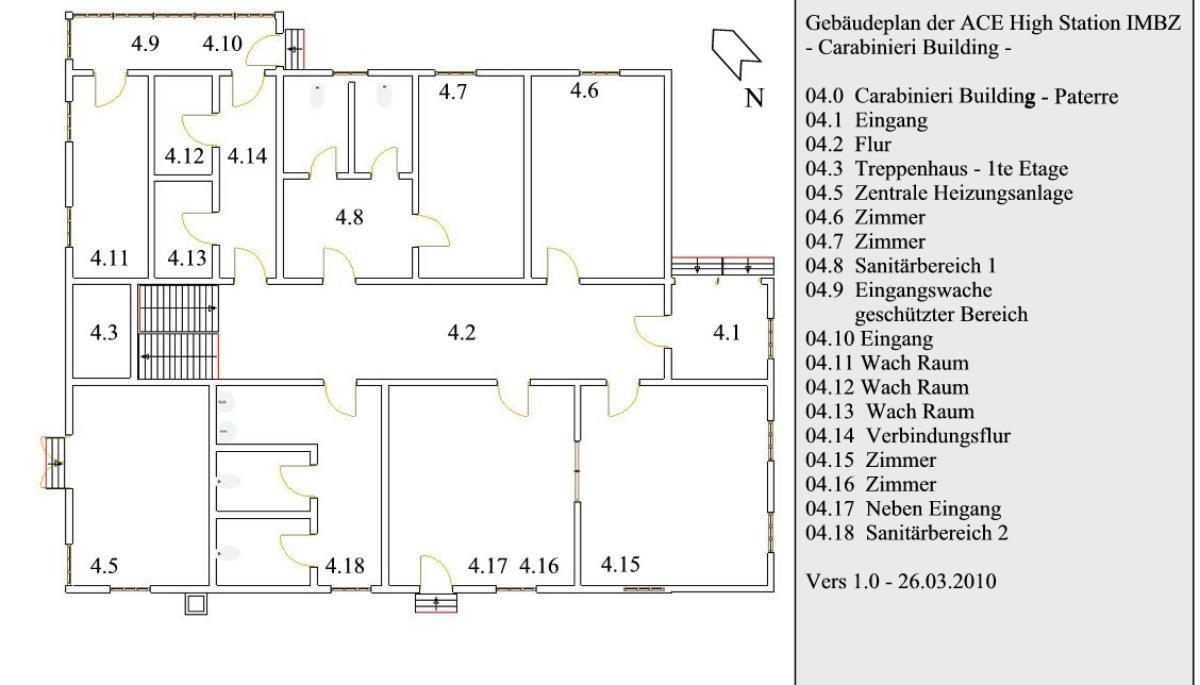

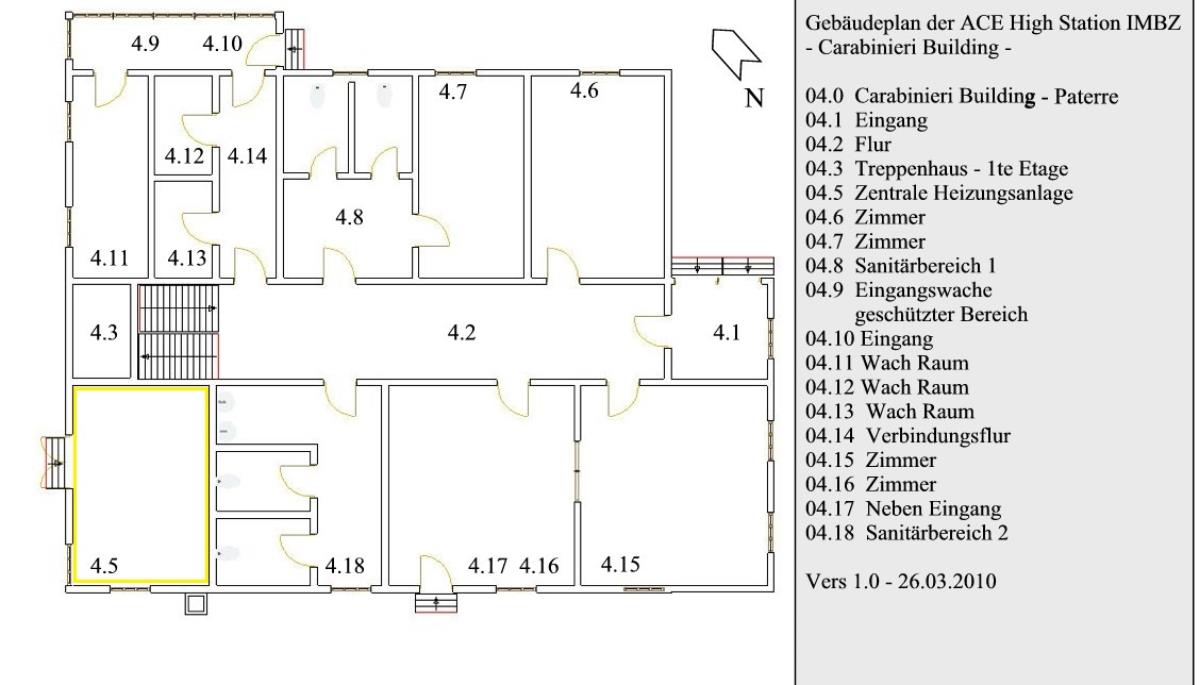

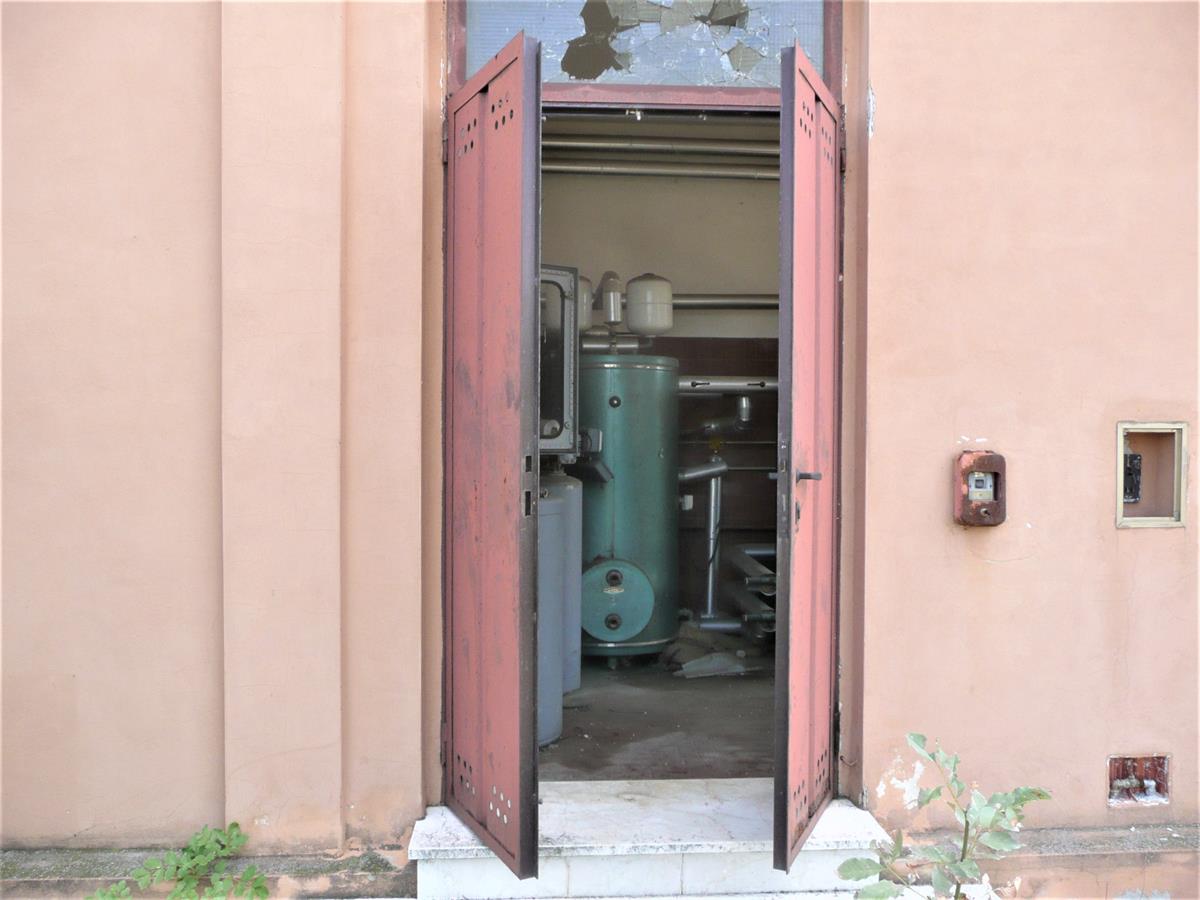

Das Gebäude der zweigeschossingen Eingangswache - Carabinieri Building, (Bild 09) Nutzfläche 540 m2 (ohne das Basement) , errichtet zwischen dem ersten und zweiten Eingangstor der militärischen Liegenschaft ist noch vorhanden, die militärische Funktion dieses Gebäudeteils ist klar erkennbar, die Möglichkeiten einer aktiven militärischen Verteidigung waren gegeben. Sämtliche Personen die in oder aus der ACE-High-Station Cavriana kommen, mussten diesen Eingang nach einer definierten Kontrolle, gemäß entsprechender NATO Spezifizierung passieren. Auch waren von hier aus die Zwischenzäune begehbar und somit überwachbar. Für das Gebäude war eine eigene Heizungsanlage im Basement installiert, die den Komplex beheizte. (Bild 10)

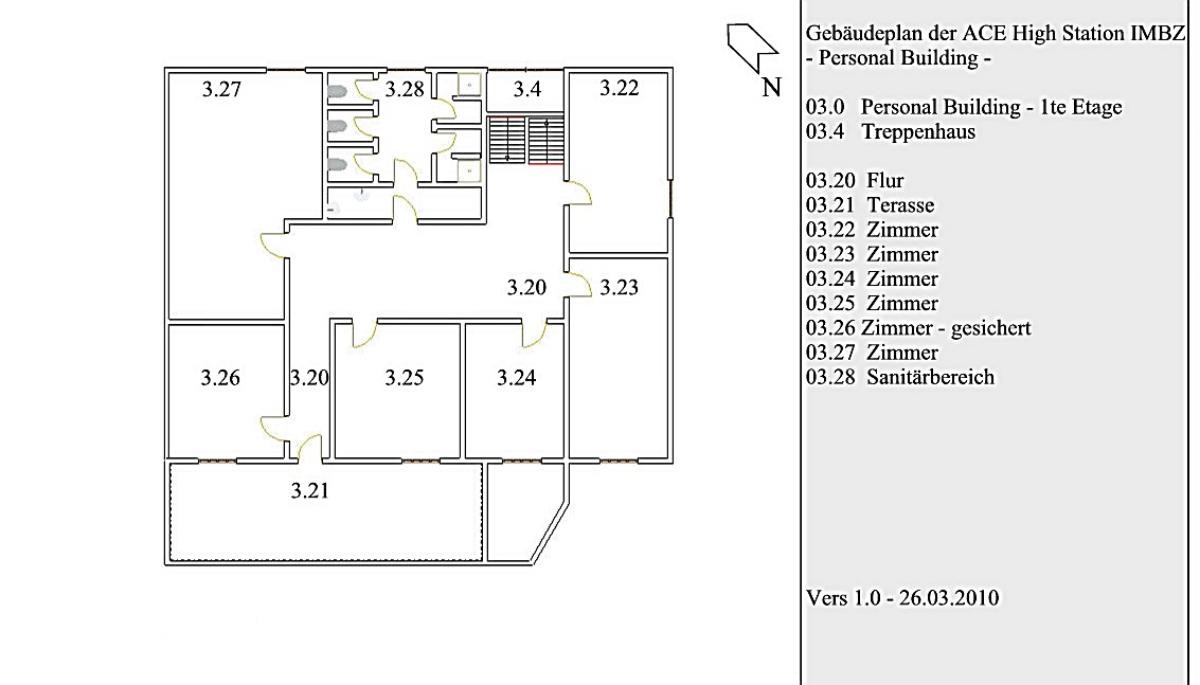

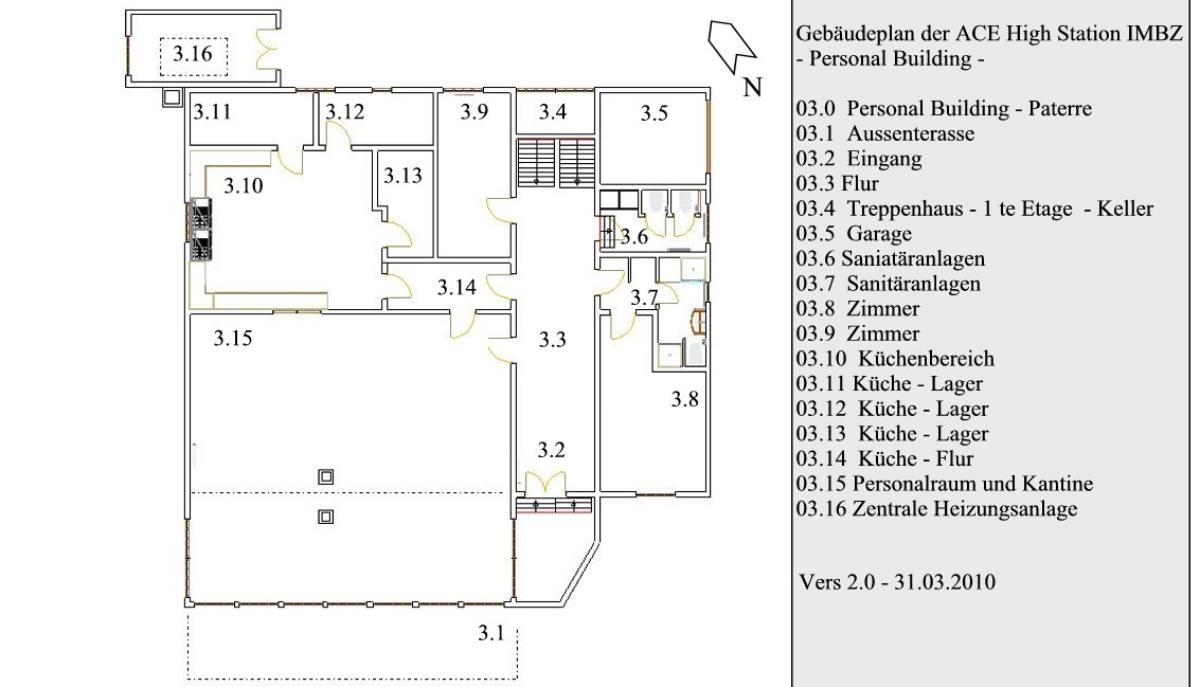

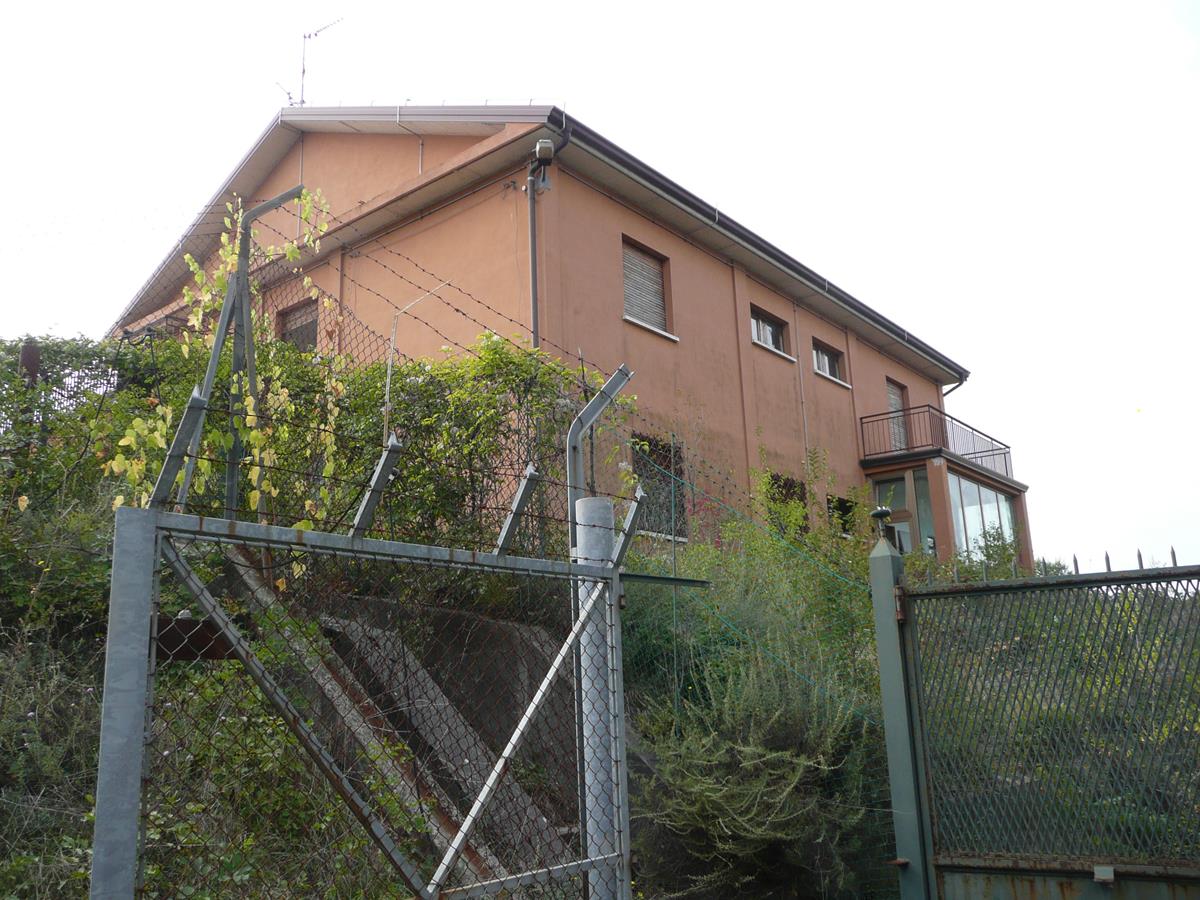

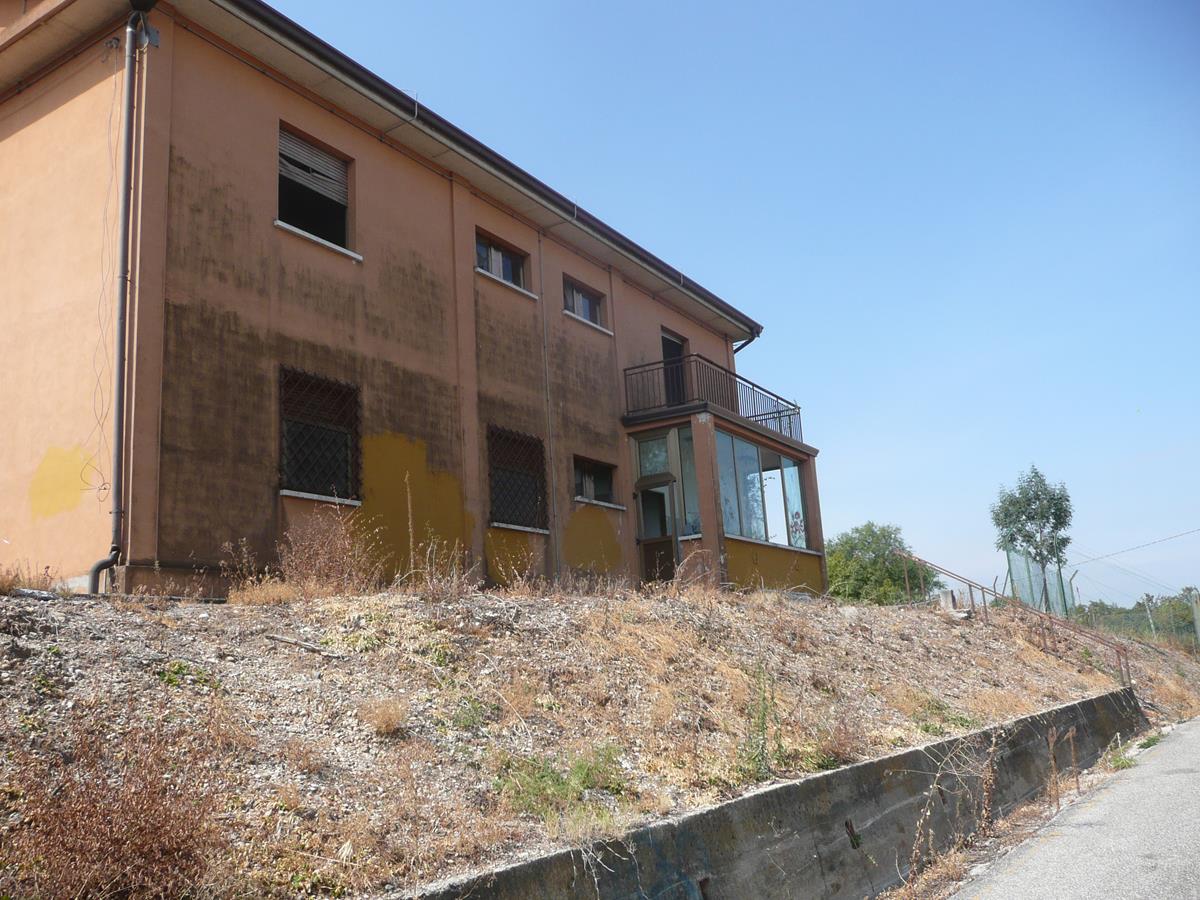

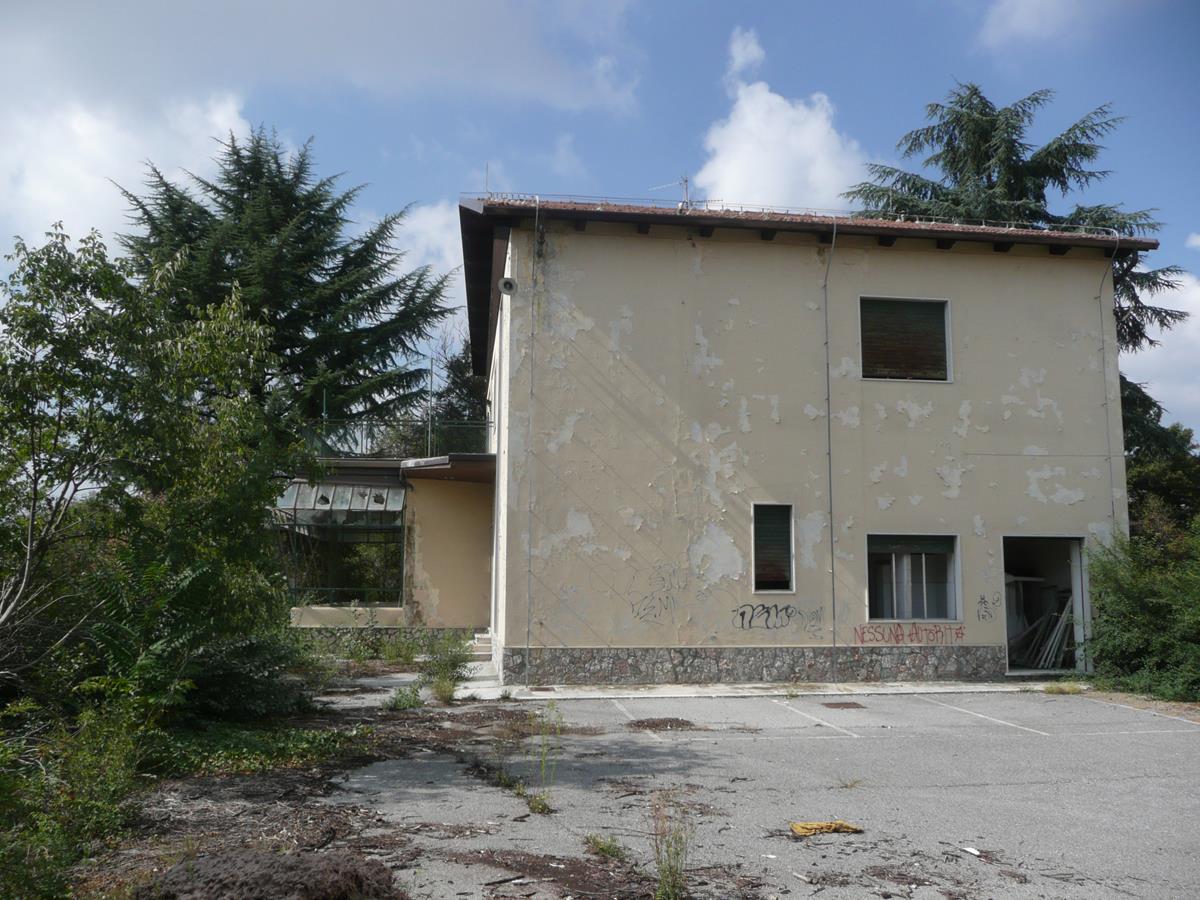

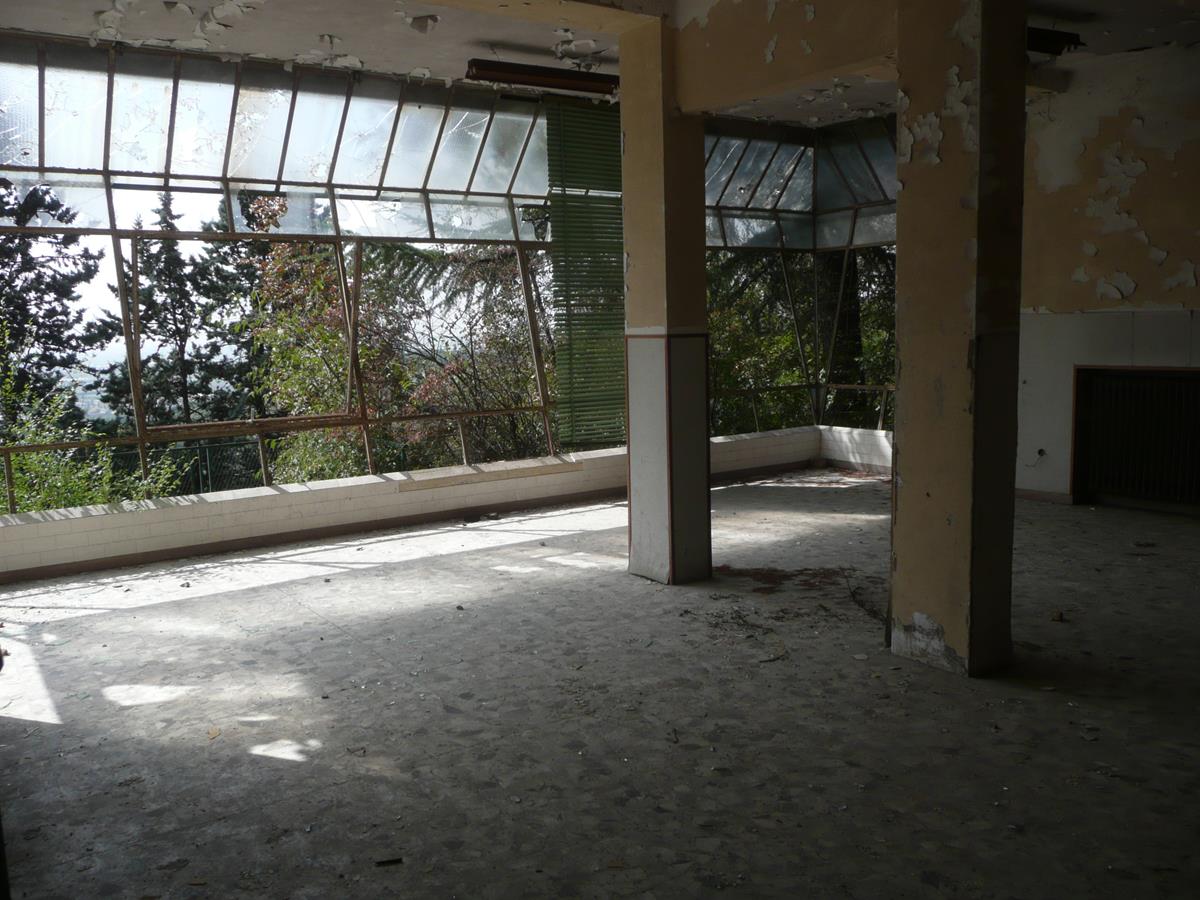

In dem Personal Building (Bild 11) in zweigeschossiger Bauweise, Nutzfläche 418 m2 (ohne das Basement), sind die verschiedenen Räumlichkeiten, wie die Schlafräume des Stationspersonals - Techniker und Cheftechniker sowie für den Fahrdienst - und den Sanitäreinrichtungen vorhanden. Teilweise befinden sich in den Schlafräumen noch die Wandschränke und die Waschbecken der Basisinstallation der Station. Interessant sind auf dieser ACE-High Station Cavriana, auch die vorhandenen grossen sozialen Räumlichkeiten, wie Aufenthaltsräume und Speiseräume im verglasten Wintergartenstil (Bild 12) mit der angeschlossener Küche. Für das Gebäude war eine separate Heizungsanlage im Basement installiert, die das Personal Building mit Wärme versorgte. Das Gebäude war abweichend von der NATO Spezifikation für die Bauweise erstellt.

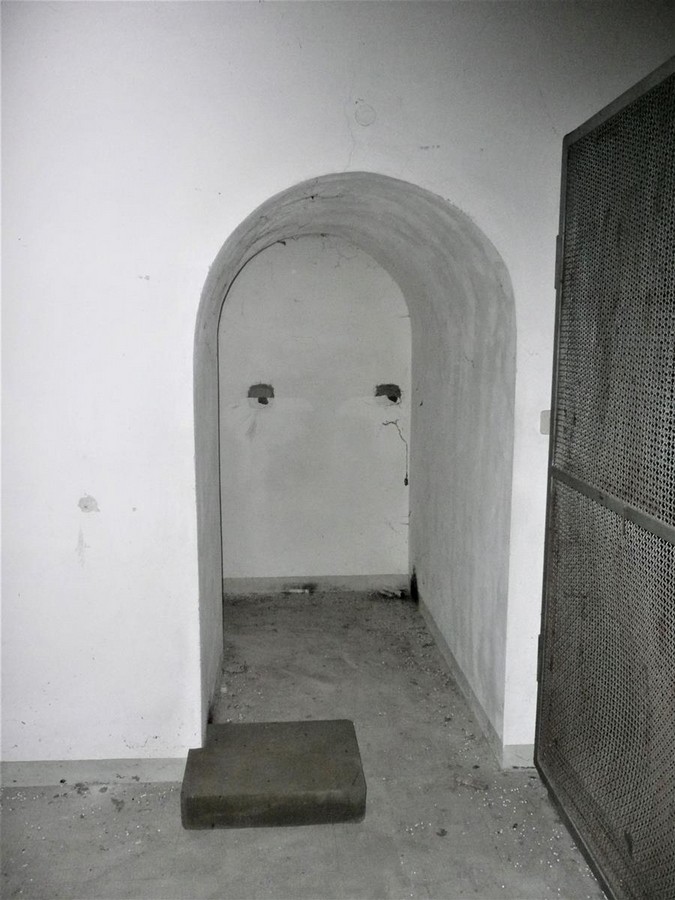

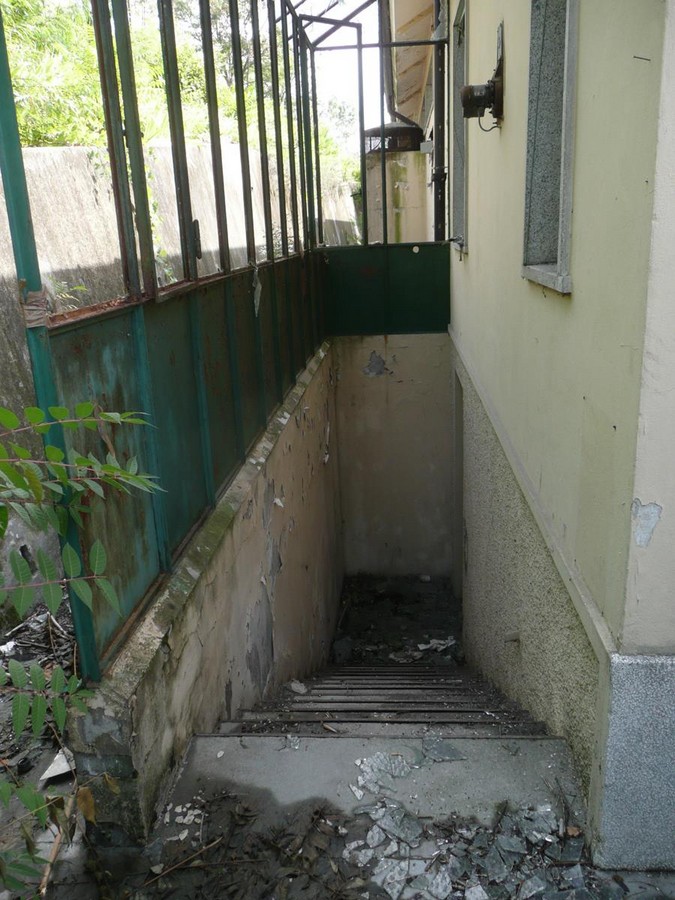

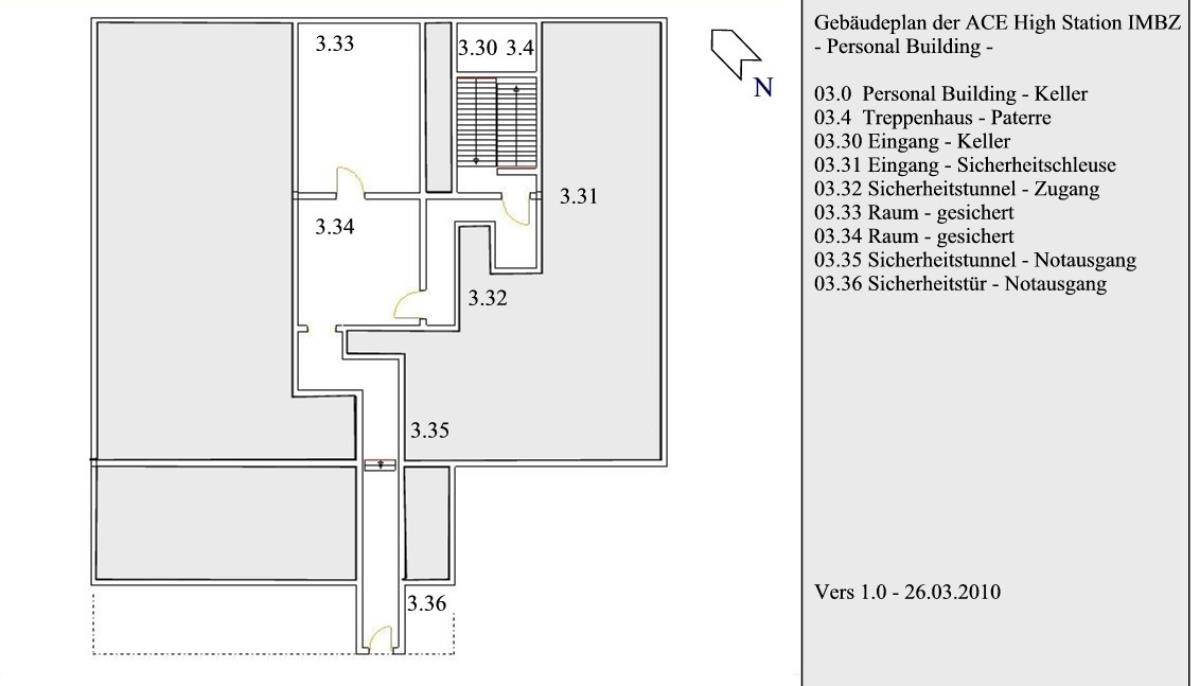

Im Basement des Personal Building befand sich ein Schutzraum, (Bild 13 und 14) mit einer gesicherten Waffenkammer.

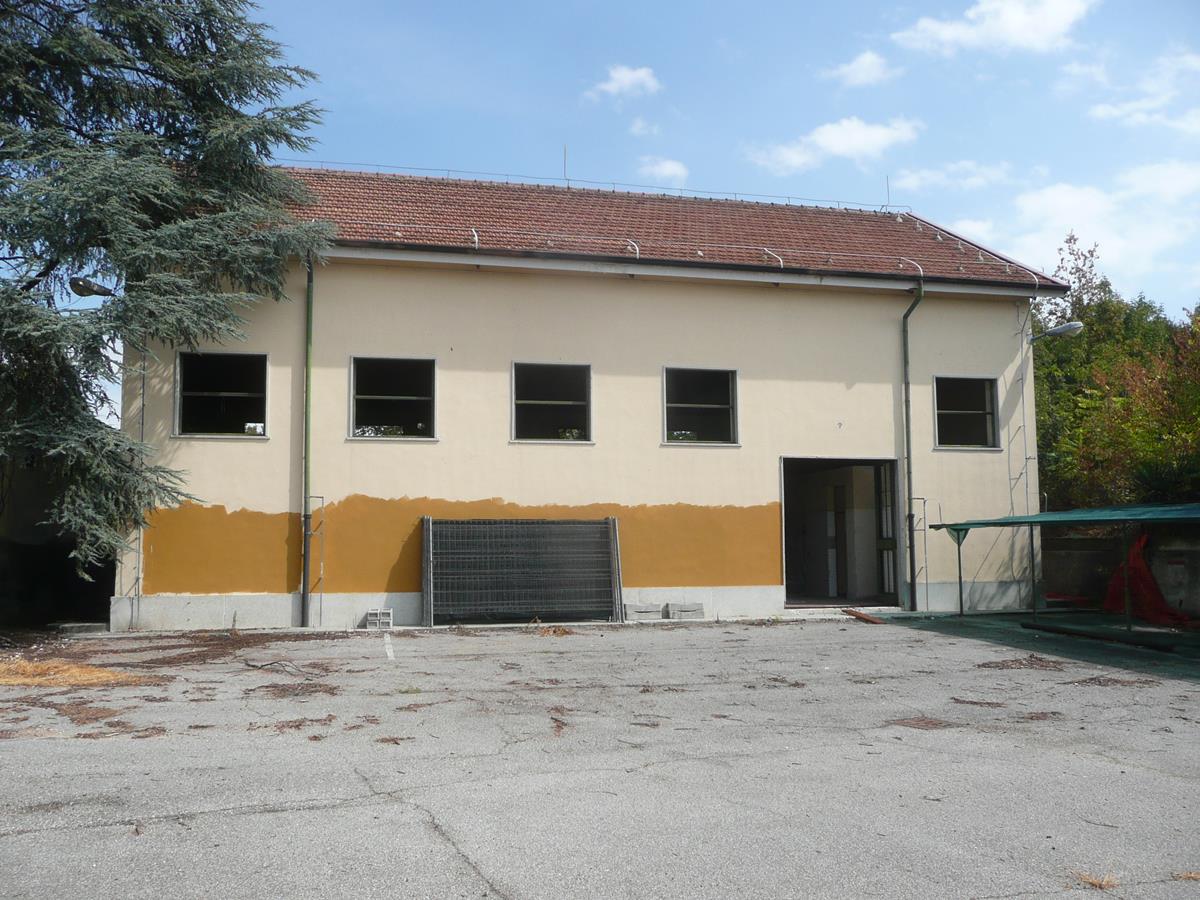

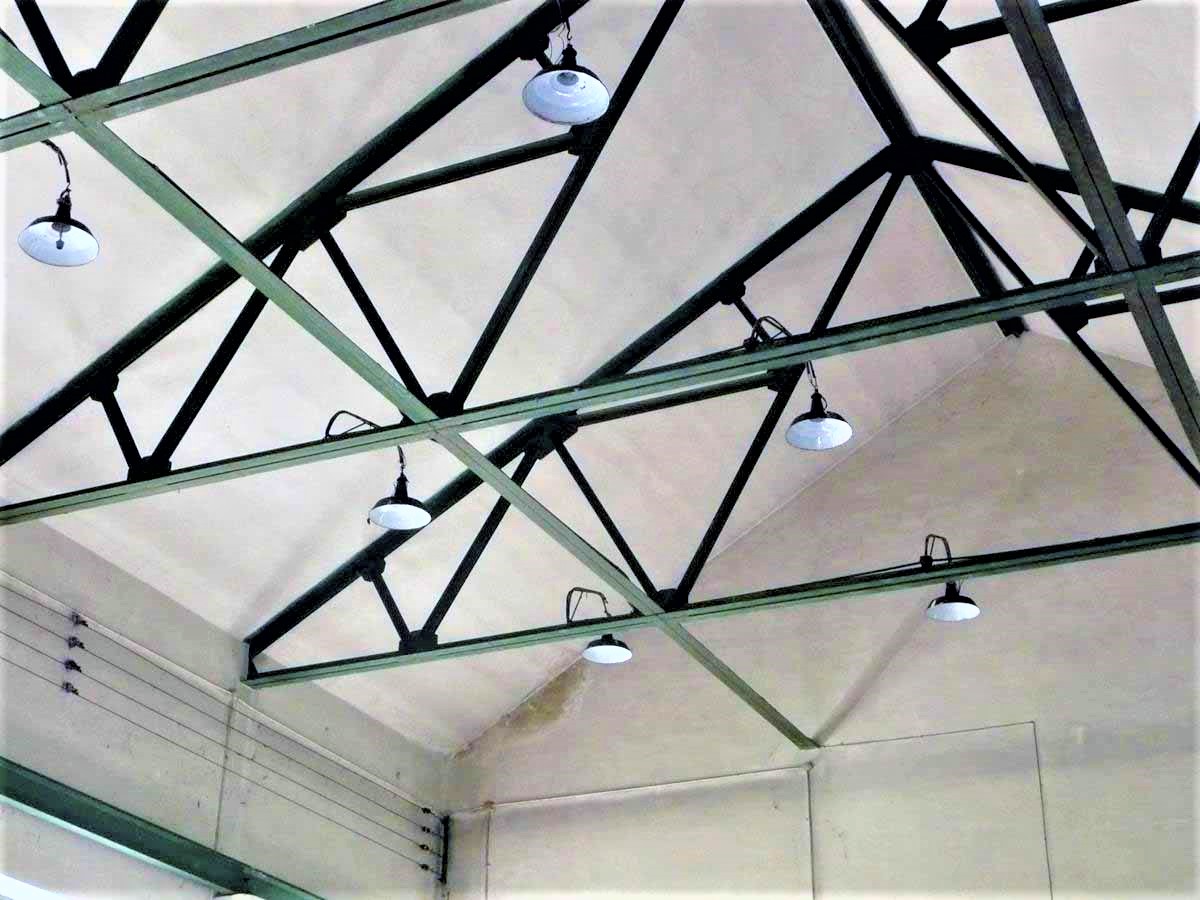

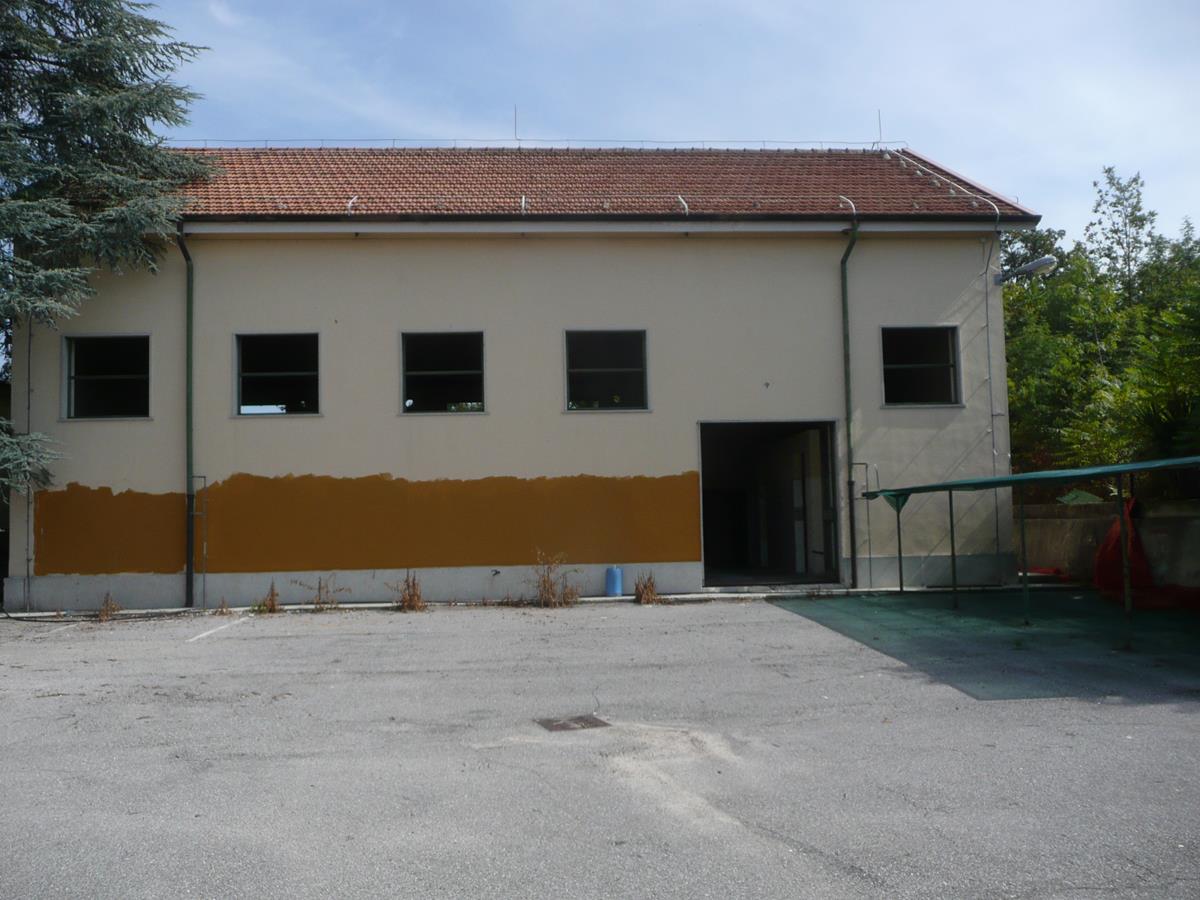

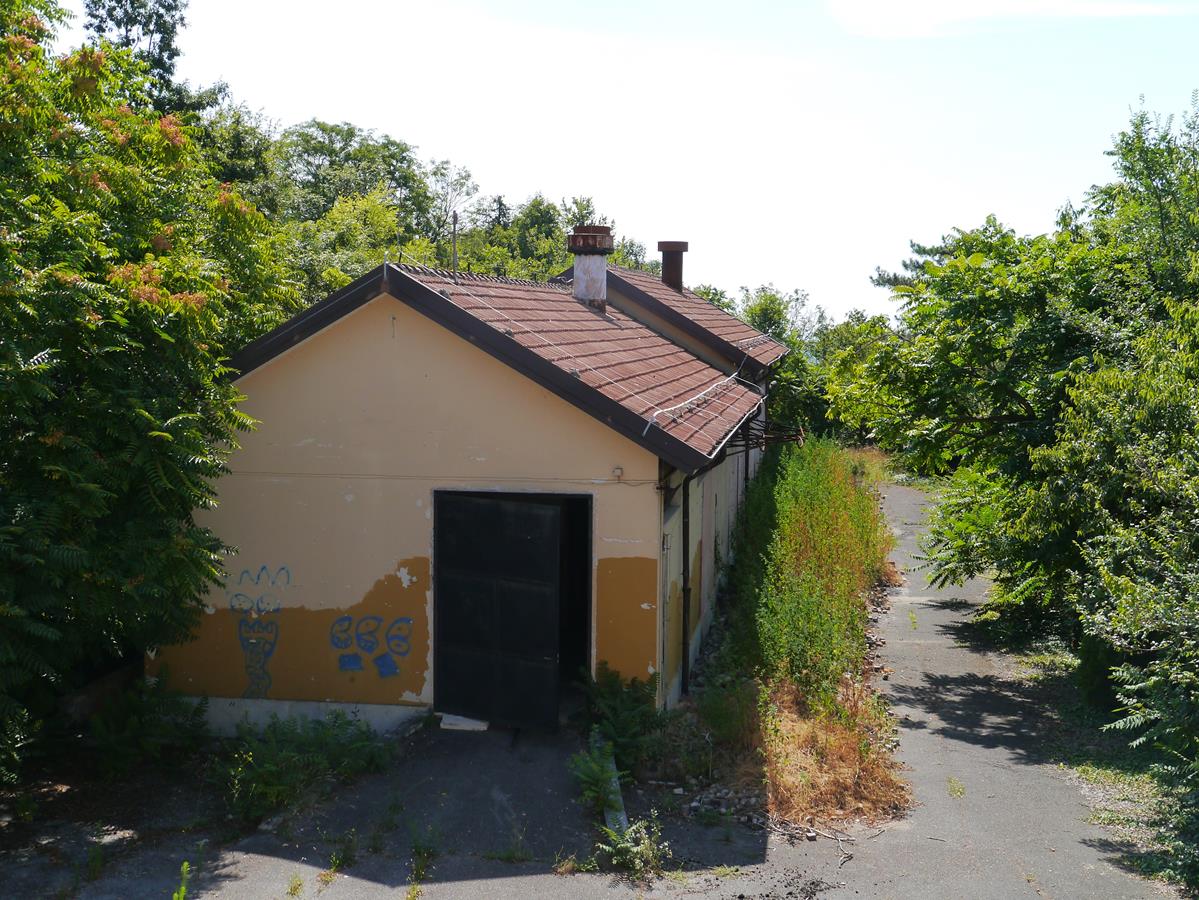

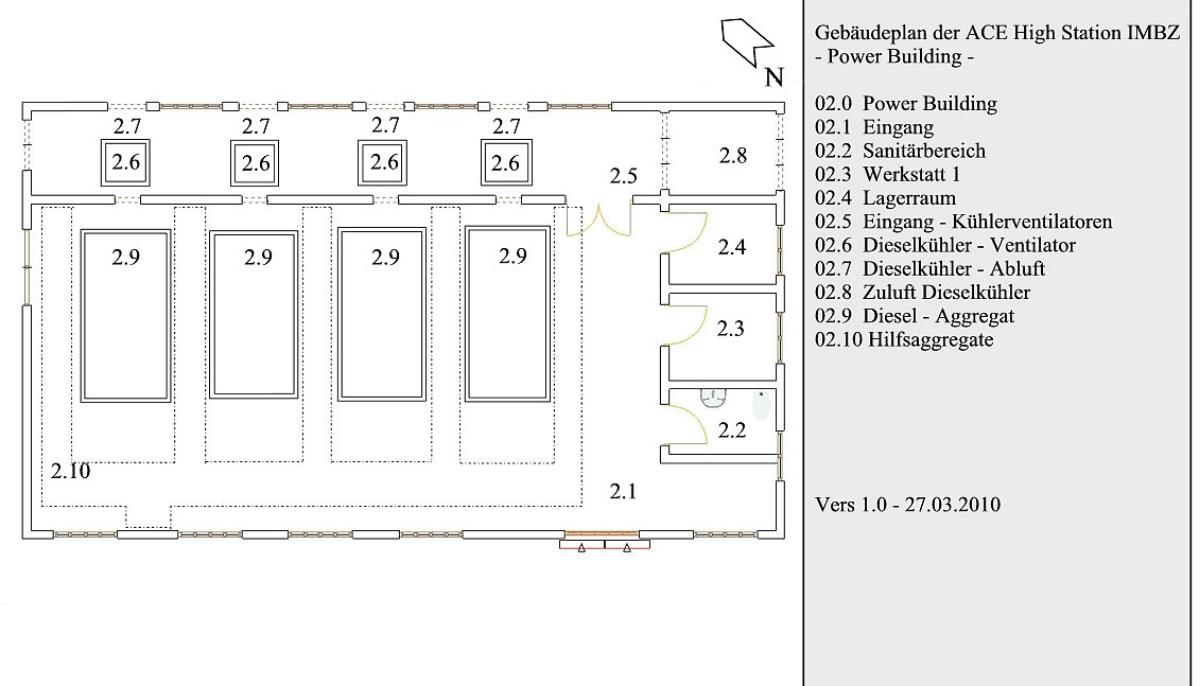

In dem Power Building, (Bild 15 und 16) Nutzfläche 240 m2 und der "Power Category II", befinden sich heute ebenfalls keinerlei technische Komponenten mehr. Die vier Dieselaggregate und die Hilfsaggregate hierzu, sind ebenfalls entfernt, bzw.entsorgt worden. Sichtbar sind noch die Abgasführungen der Dieselaggregate  und die Fundamente für die Aggregate und die der Kühlventilatoren. Das Gebäude als solches ist in einem dem Alter entsprechenden guten baulichen Zustand.

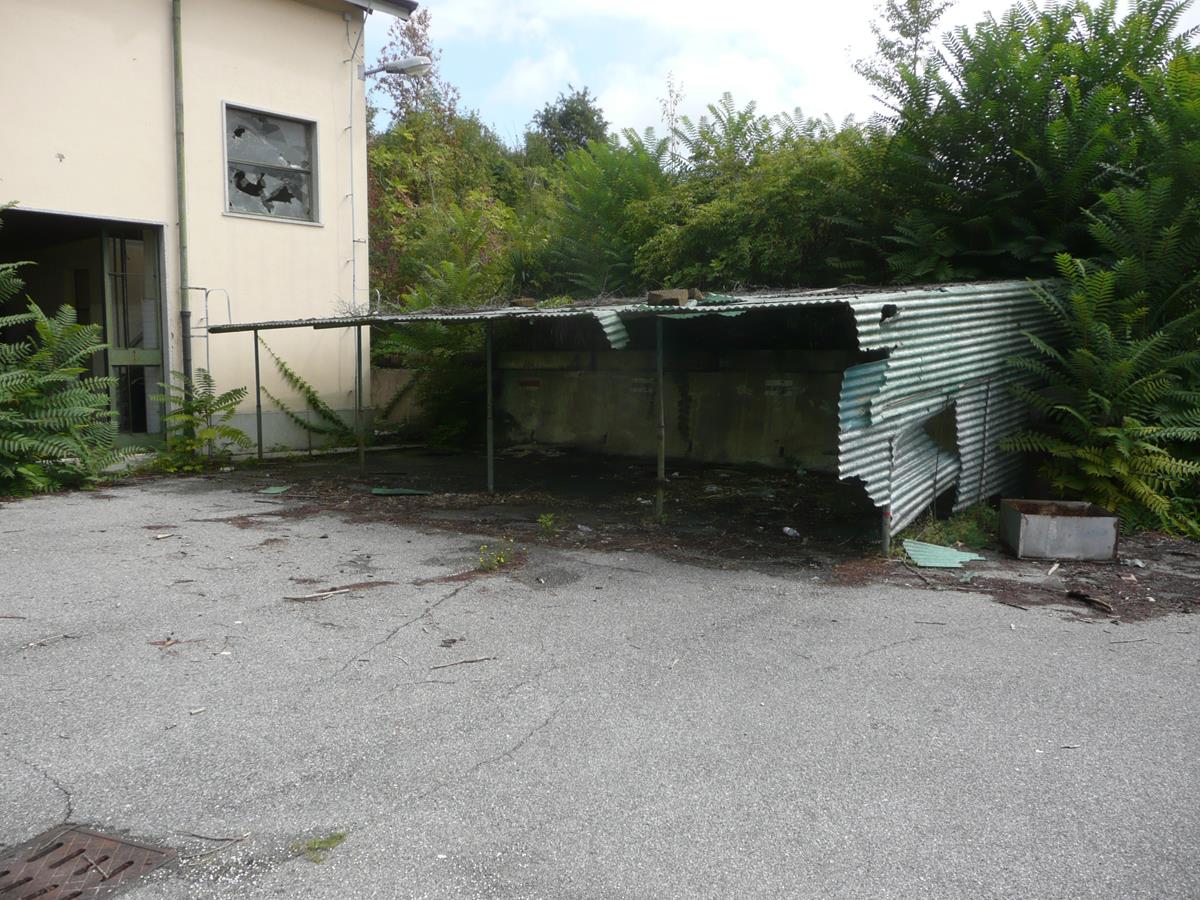

Zwischen dem Power Building und dem Radio Equipment Building waren für die Kraftfahrzeuge offene Unterstellplätze (Bild 17) eingerichtet.

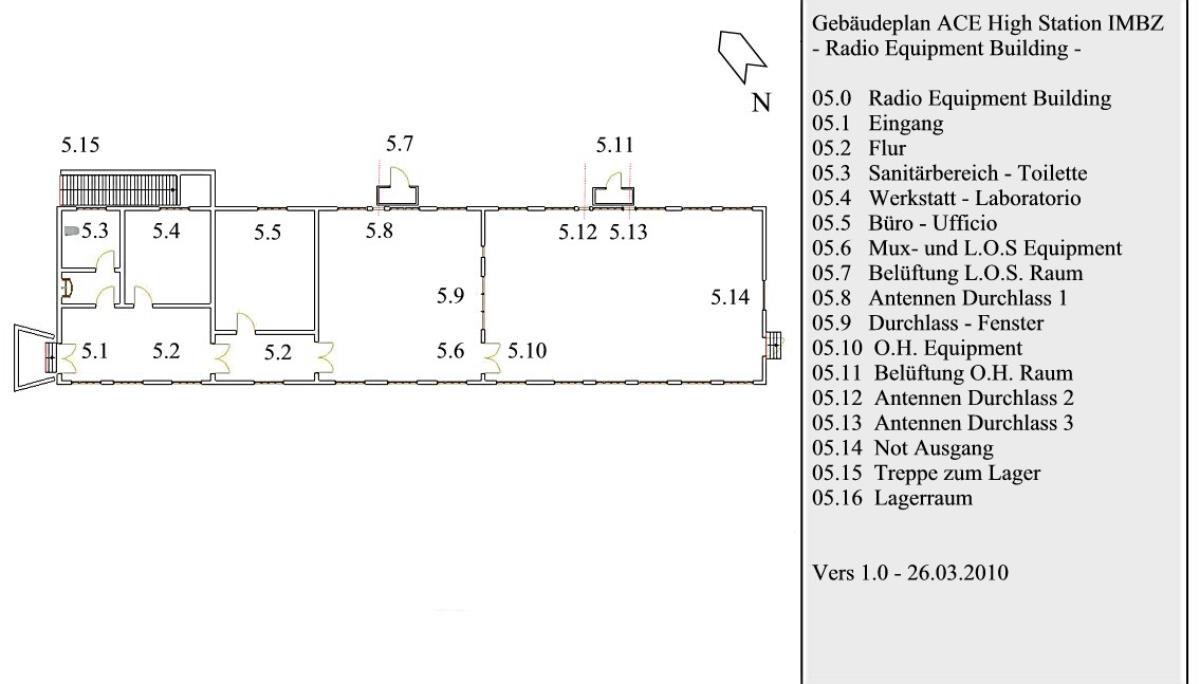

Das Radio Equipment Building, (Bild 18 und 19) in klassischer NATO Bauweise erstellt, hat eine Nutzfläche von c. 333 m2 , befindet sich ebenfalls in einem baulich sehr schlechten allgemeinen Zustand.Das Gebäude ist im Prinzip wie alle anderen Radio Equipment Buildings des ACE-High Networts in etwa baugleich ausgeführt. Im Eingangsbereich befinden sich die Sanitäreinrichtungen, einige Büroräume für den Stationschef und den Techniker, sowie kleine Lagerräume und Besprechungsräume. Ein relativ grosser Raum, 70 m2,wurde für die Geräte der L.O.S Installationen bereit gestellt. Der grösste Raum, mit 160 m2, war für die Geräte der O.H. Installation vorgesehen, hier waren die Empfangs- und Sendemodule installiert. Der letzte Raum des Gebäudes, 90 m2, wurde für die technischen Geräte der Wasserkühler und Dehydrator - Verdichter vorgesehen, dieser Raum ist an den jeweils vier Zuluft- und Abluftkanälen gut zu erkennen. Die Technische Einrichtungen sind hier auch nicht mehr vorhanden. In dem vormals grossen O.H.Raum des Gebäudes sind die Durchbrüche für die Antennenkabel, rsp. der Kanäle sichtbar. Ebenfalls die Durchbrüche für die L.o.S Kabel zum nicht mehr vorhandenen L.o.S Transmitter Gittermastturm.

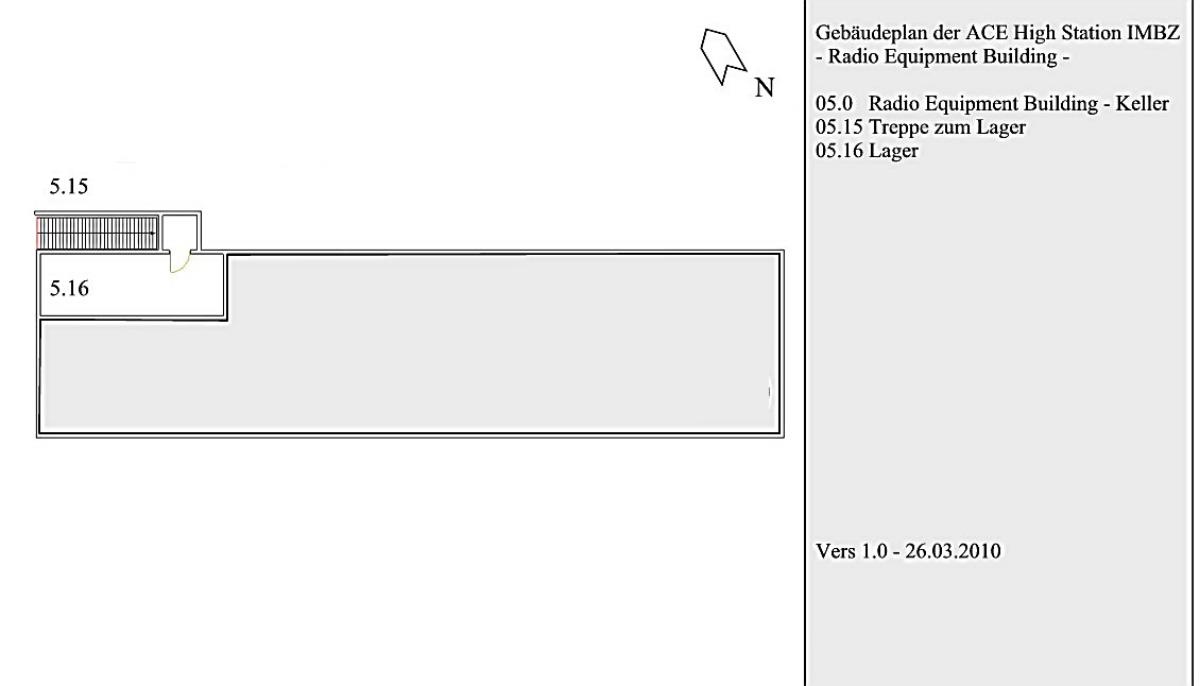

Das Radio Equipment Building ist unter dem vorderen Eingangsbereich teilweise unterkellert.Der Zugang zu diesem Keller erfolgte ausserhalb des Eingangsbereiches des Gebäudes, auf der linken Seite des Einganges zum Gebäude. (Bild 20)

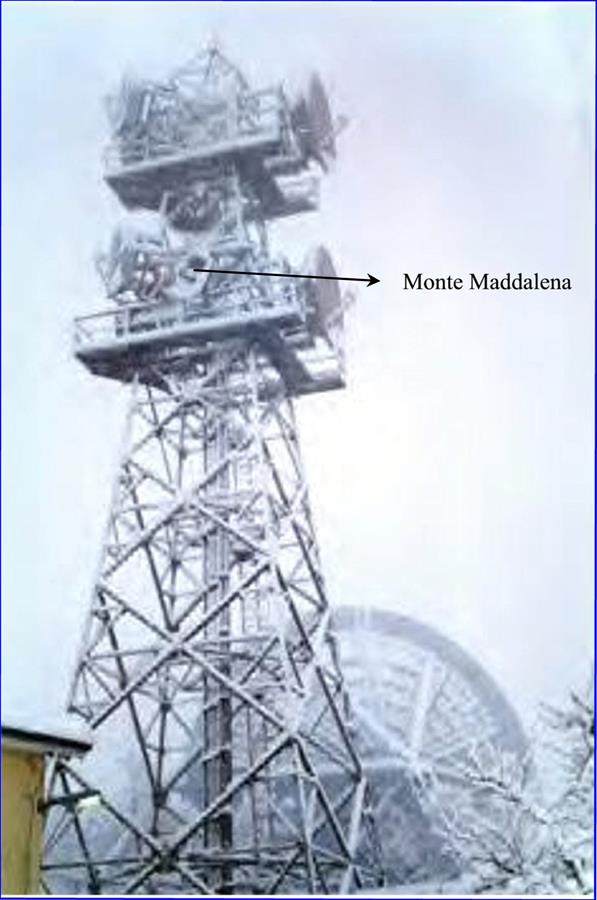

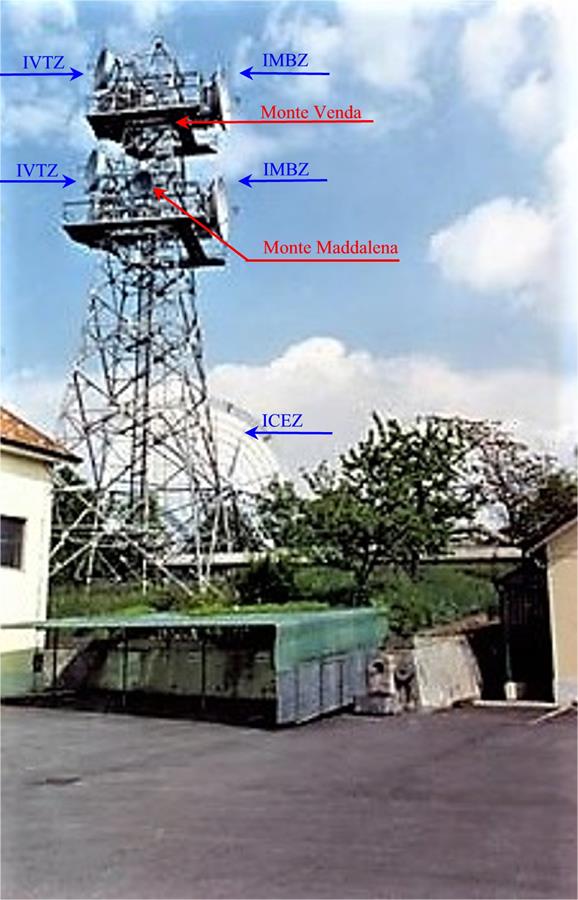

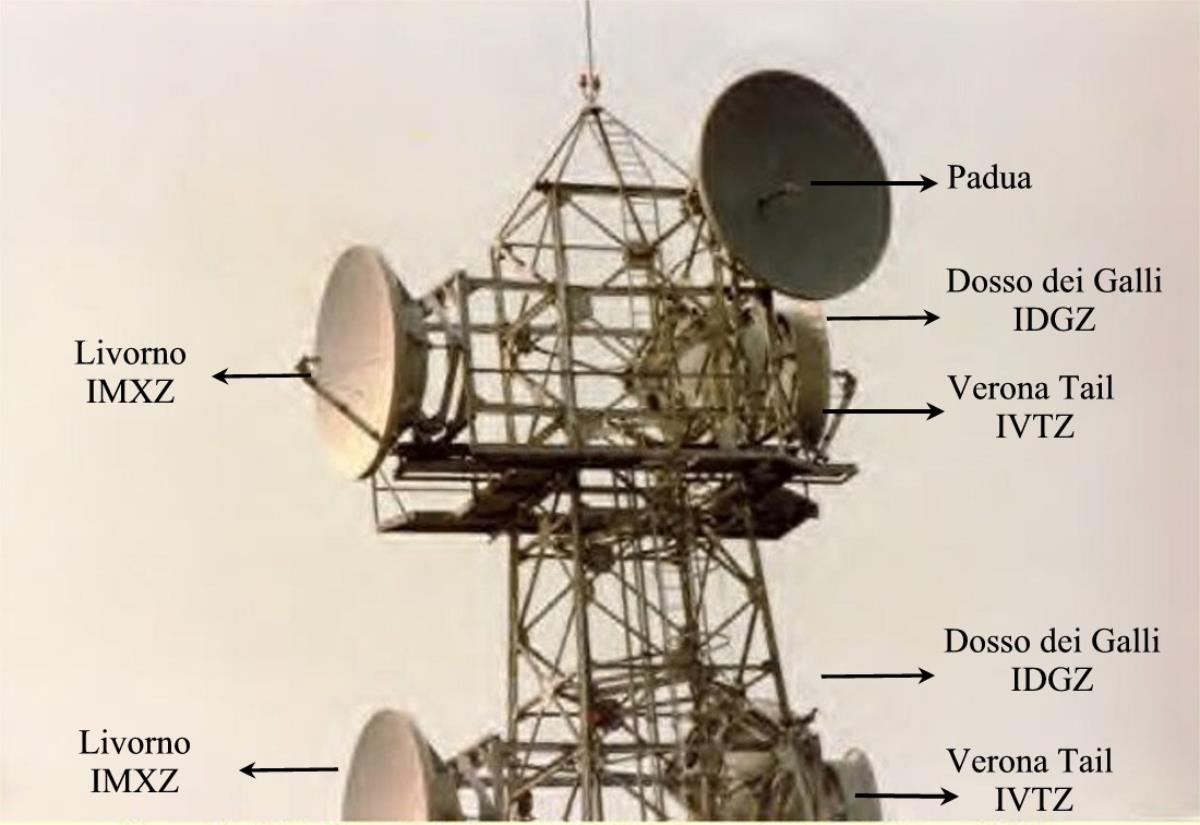

An dem Transmitter Gittermastturm (Bild 21) waren die verschiedenen L.o.S.-Parabol-Antennen für die Verbindungen zu der ACE High Station Dosso dei Galli, NATO Code IDGZ , für die Verbindung zu der ACE High Station Verona Tail, NATO Code IVTZ welche sich im West Star Bunker bei Affi befand, sowie die Verbindung zu der ACE High Station Livorno NATO Code IMXZ installiert. Eine weitere L.o.S.-Parabol-Antenne war für das Locale Nationale NATO System zu der AFSOUTH Station Monte Venda, in die dort installierte Bunkeranlage weitergeführt. Weitere L.o.S.-Parabol-Antennen waren für das digitale Teststrecke des NTTS System - NATO Terrestical Transmission System - in Richtung der AFSOUTH Station Monte Maddalena - NNTS Site - F114 bei Brescia geführt und eine weitere L.o.S.-Verbindung führte zu dem Bunker Monte San Michele - West Star Bunker - und von dort ebenfalls weiter zu der AFSOUTH Station Monte Maddalena - NNTS Entry Point - F114 Der Transmitter Gittermastturm ist nicht mehr vorhanden; die verbliebenen Fundamentreste sind noch erkennbar.

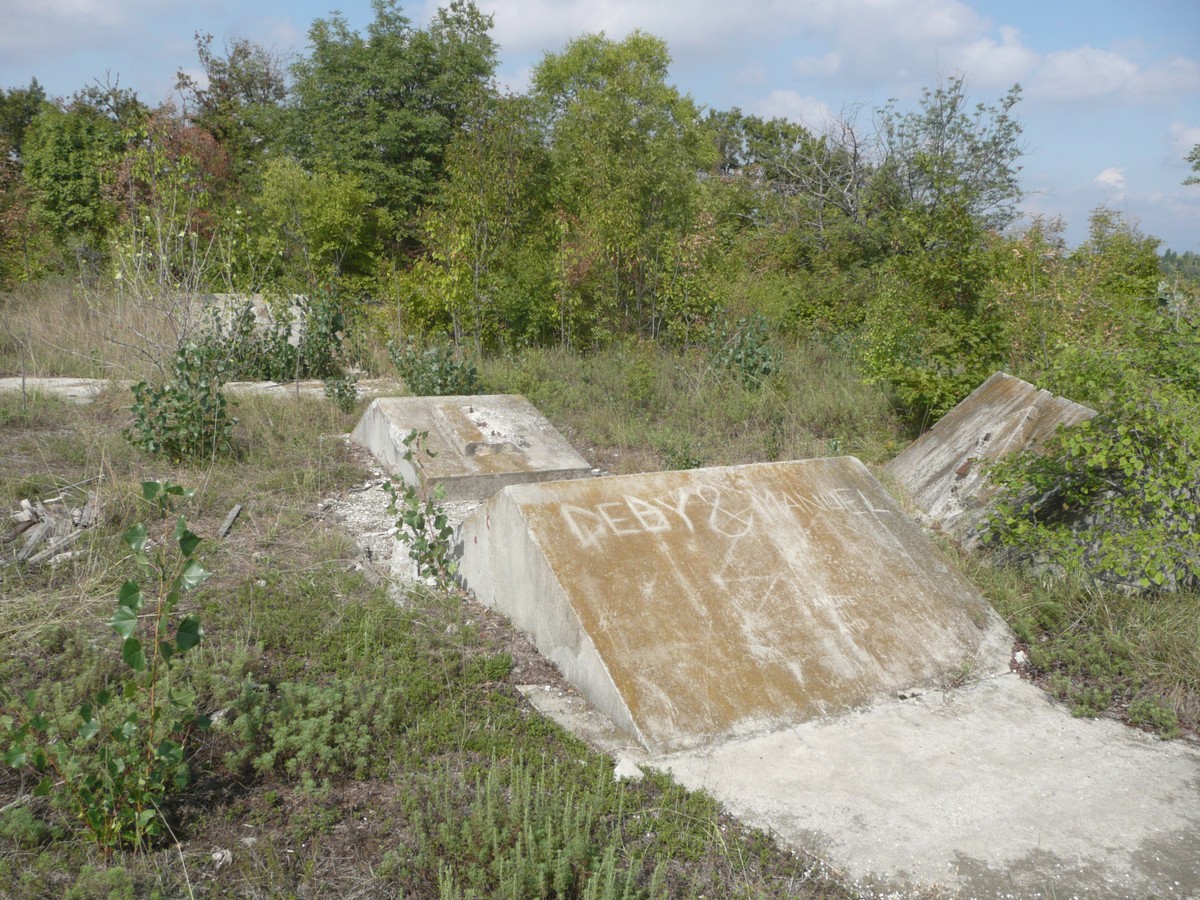

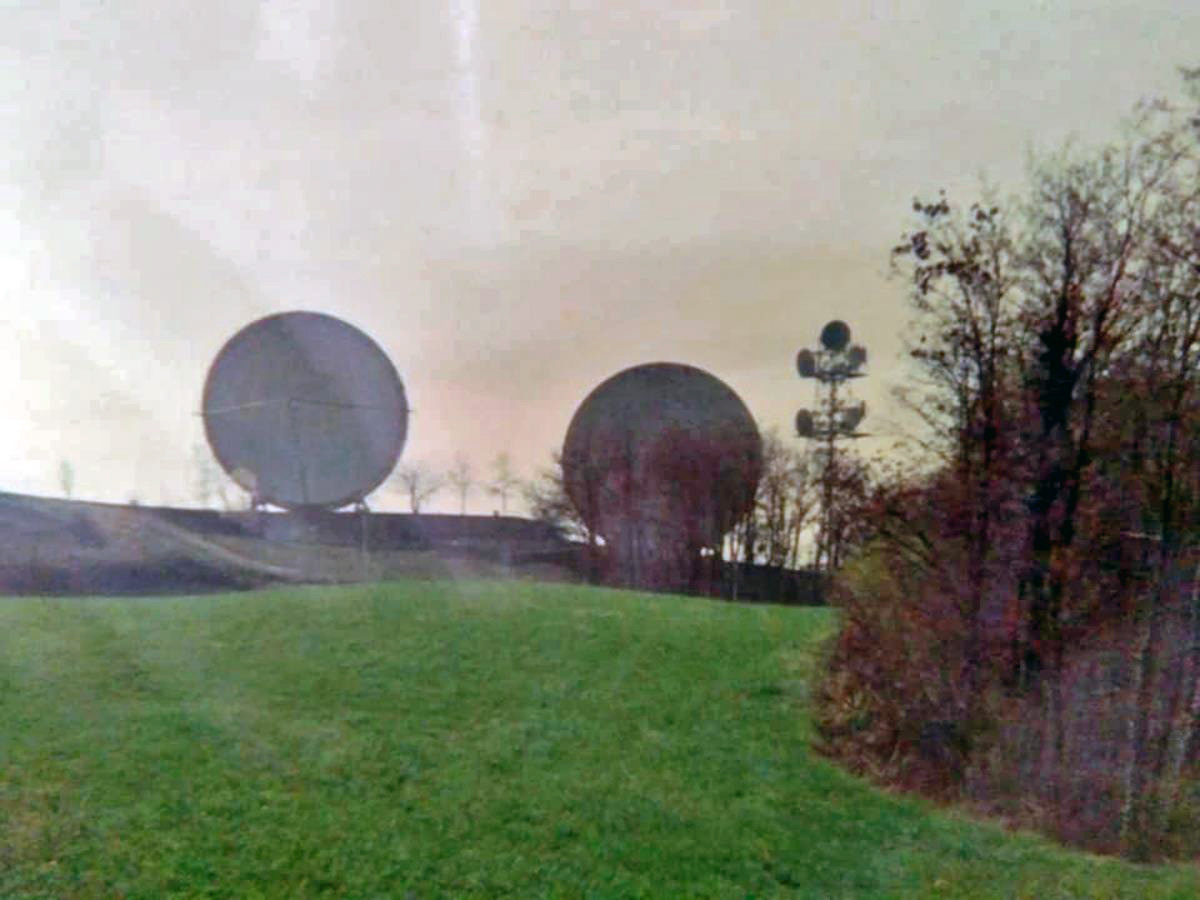

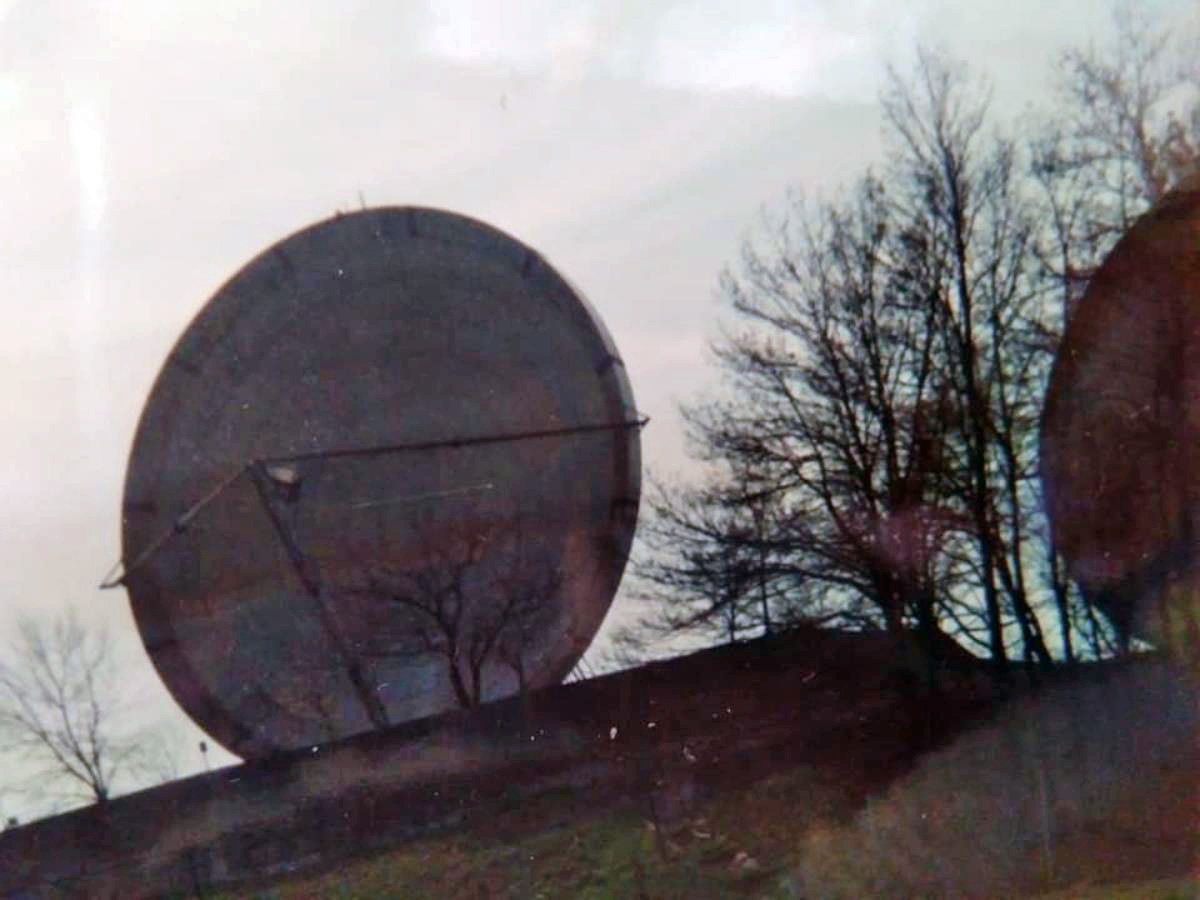

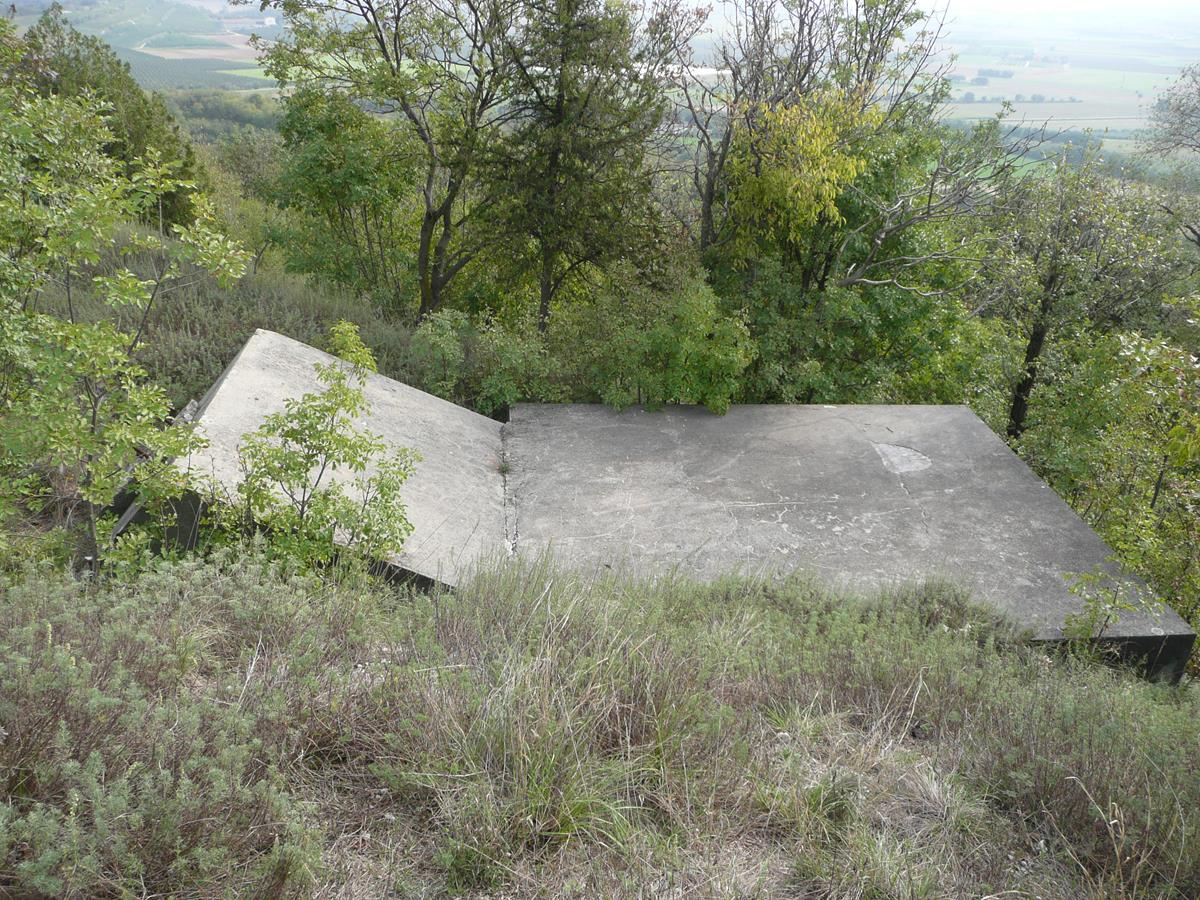

Die 20 mtr. Scatter - Antennen (der Firma Krupp - Rheinhausen) (Bild 22 und 23) stellten die Verbindung zu der 182 Kilometer entfernten ACE-High Station Lame Concordia, NATO Code ICEZ her. Die Scatter-Antennen sin nicht mehr vorhanden; die Fundamentreste (Bild 24 und 25) sind noch erkennbar.
___________________________________________________________________________________________________________________________________________________________________________________________________________
heute (1)

Die militärische Nutzung der Liegenschaft durch das ACE-High System wurde vollständig beendet.
1995, Nach Abschaltung der ACE-High Station Cavriana wurde die militärische Liegenschaft durch Vandalismus verwüstet, die technischen Einrichtungen demontiert und die Gebäudesubstanz zerstört.
2010 wurden das Gelände der Liegenschaft durch die Gemeinde Cavriana komplett gereinigt, der Müll entfernt und die Gebäude teilweise instand gesetzt, die wildwuchernde Natur wurde ebenfalls zurück geschnitten. Die Station vermittelt heute einen recht gepflegten Eindruck, vielleicht wird die Liegenschaft, wie die Liegenschaft der ACE-High Station Rome einer neuen Bestimmung zugeführt.

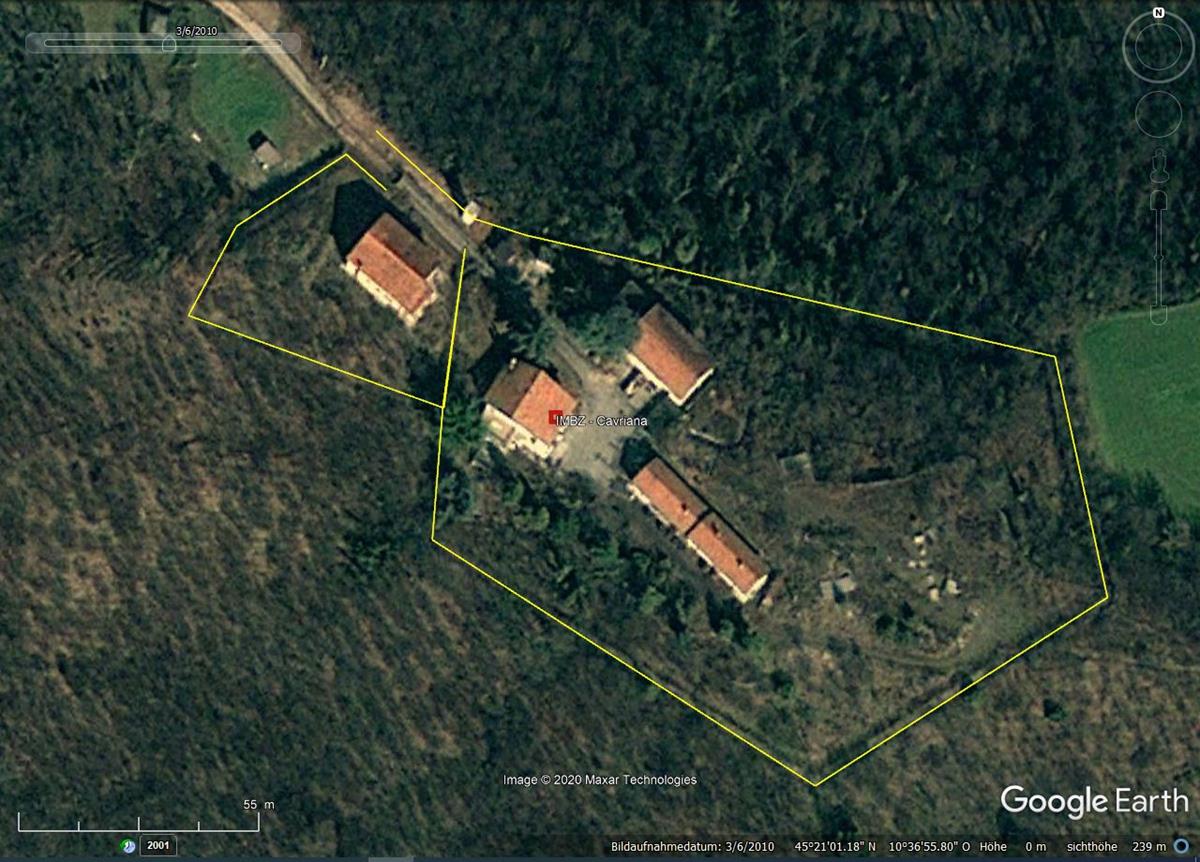

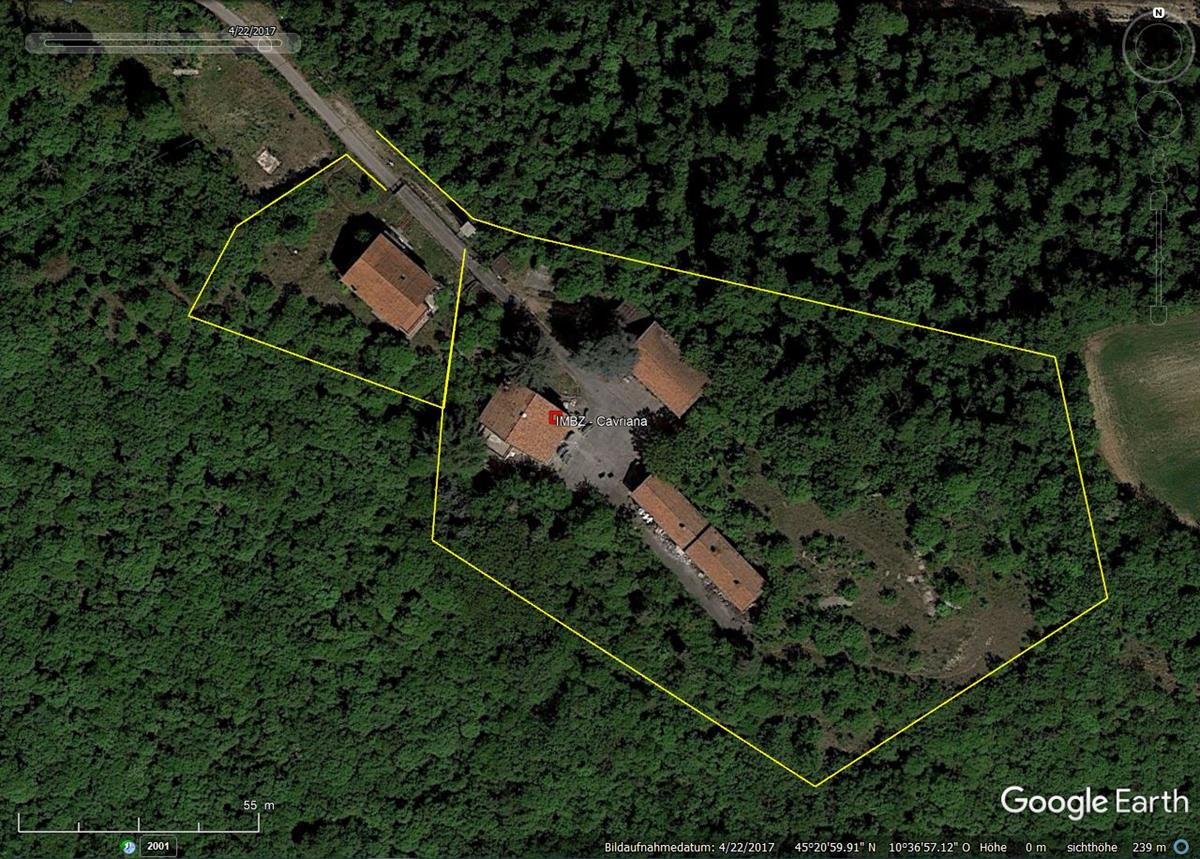

2017, Das Gelände der Liegenschaft, ist unter Google Earth erkennbar.

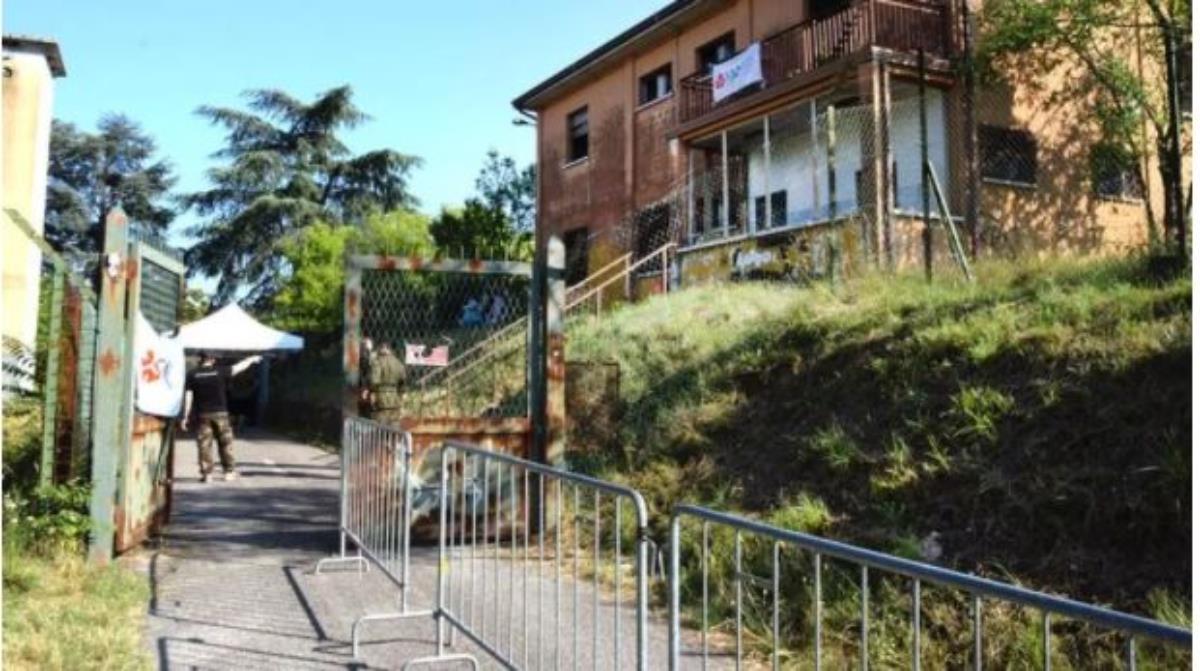

2021, Die Liegenschaft wird das Zentrum für den Katastrophenschutz der Region Mantova.
___________________________________________________________________________________________________________________________________________________________________________________________________________

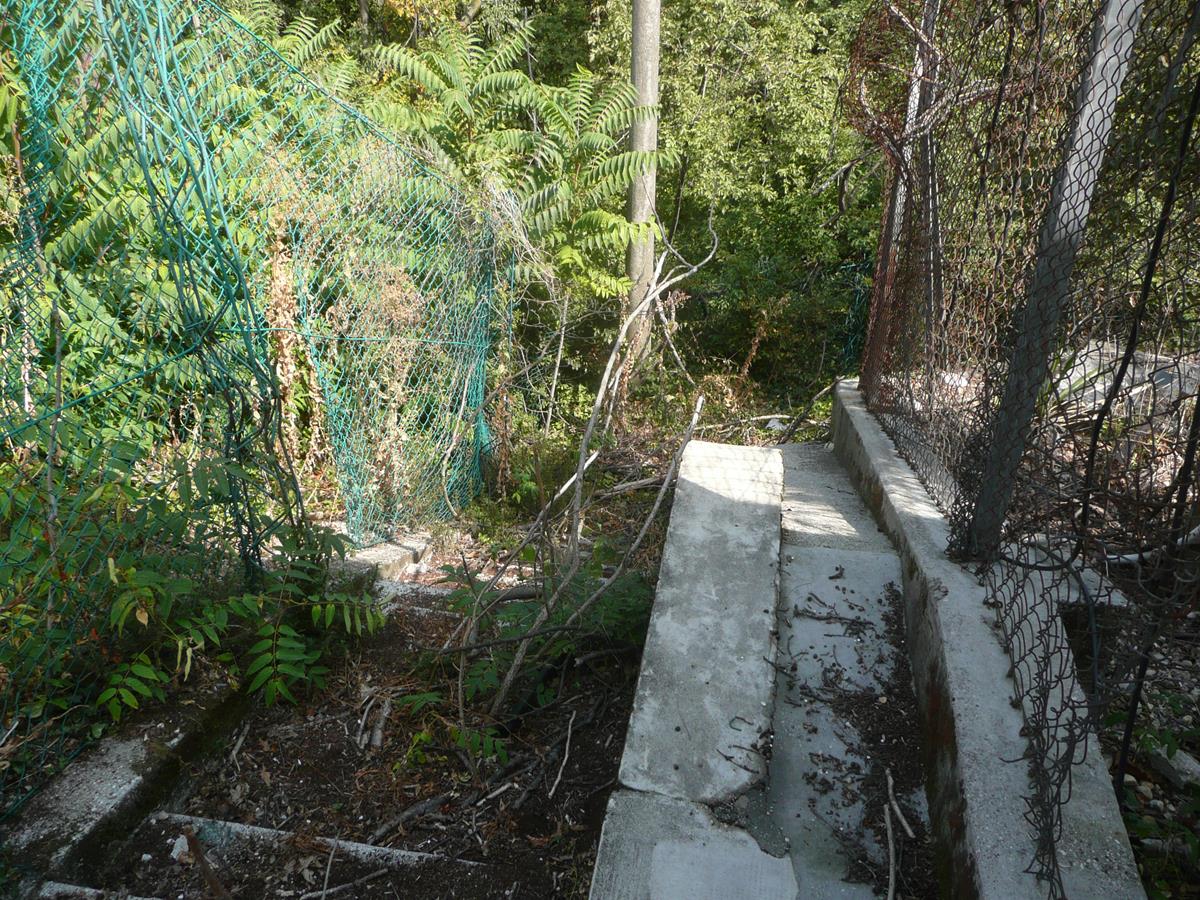

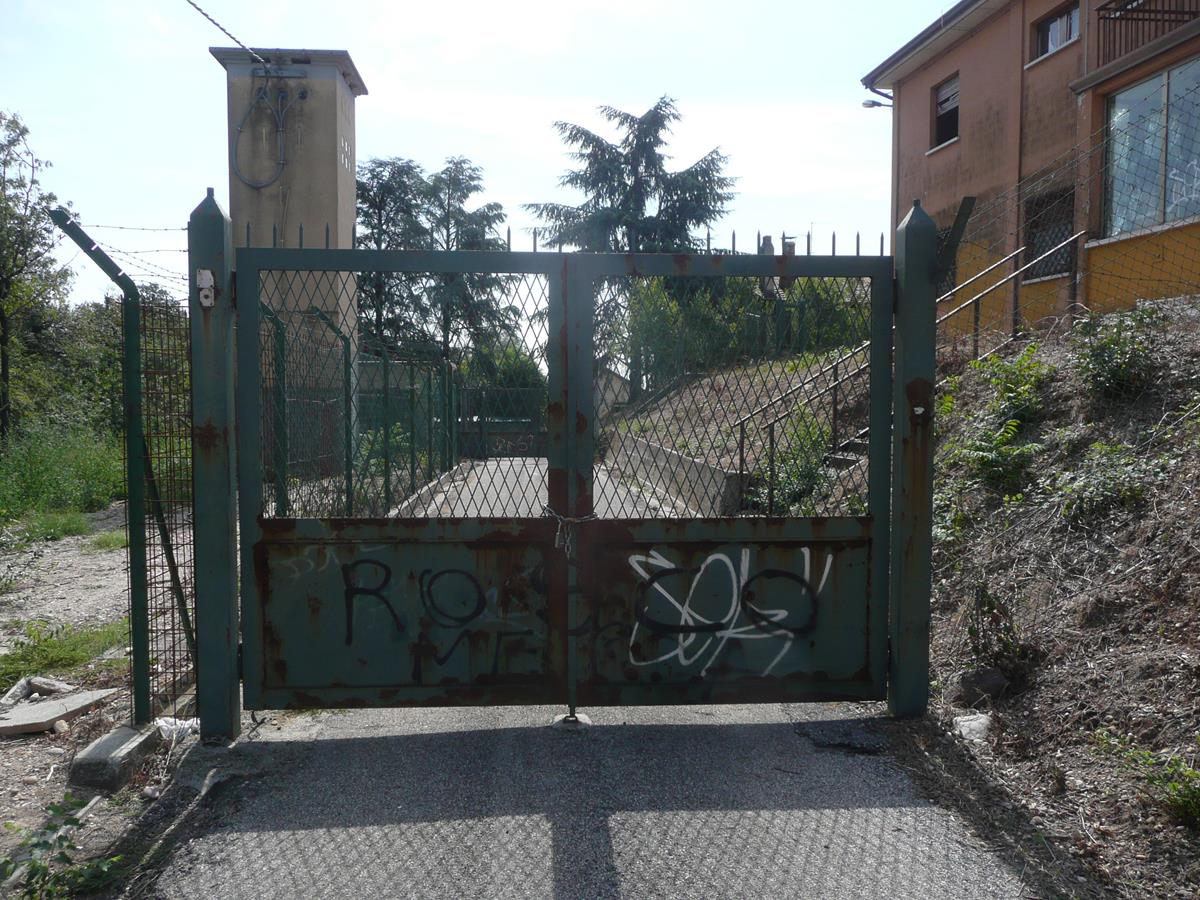

2011, Zufahrt zu der Liegenschaft
