„The ACE-High Network during the period of Cold War“
______________________________________________________________________________________________________________________________________________________________________________________________________________
NATO Linienplan, 1959
Station Codes and Network Routes
________________________________________________________________________________________________________________________________________________________________________________________________________________

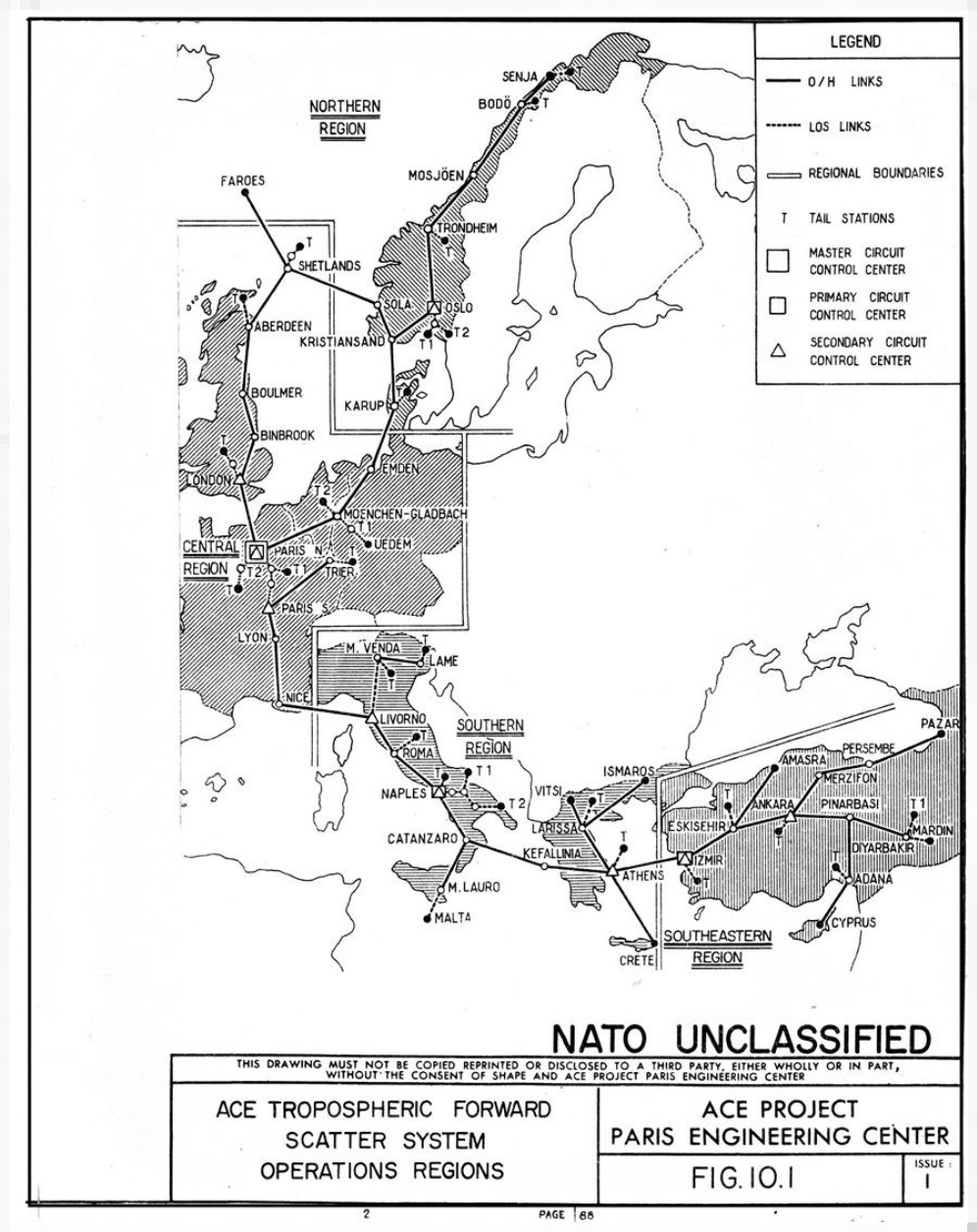

(2) NATO Linienplan, 1967
________________________________________________________________________________________________________________________________________________________________________________________________________________

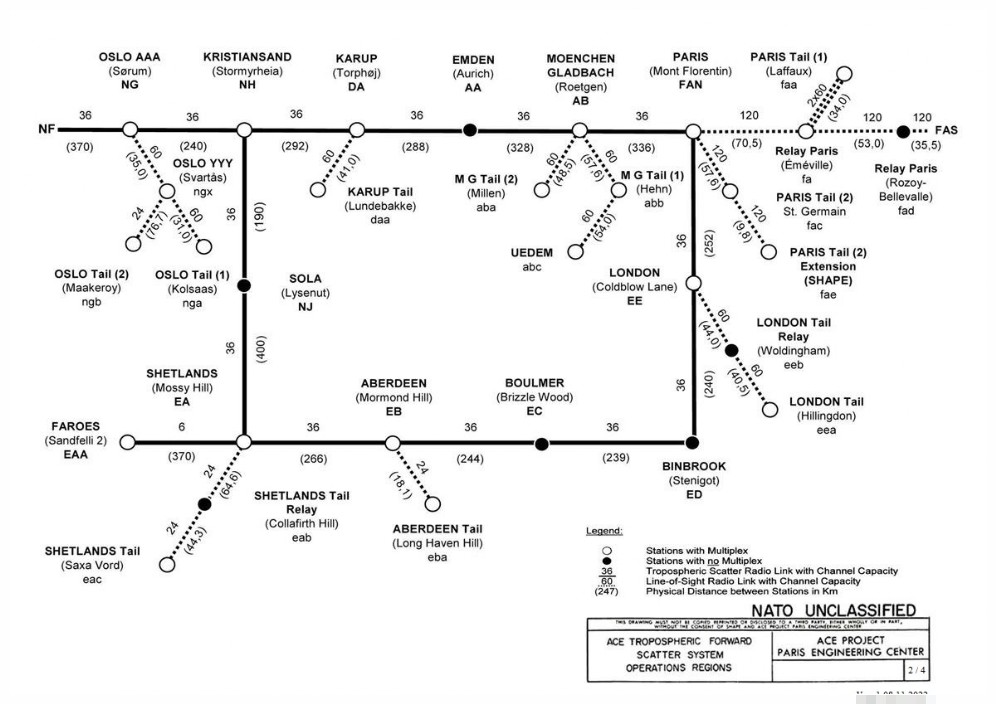

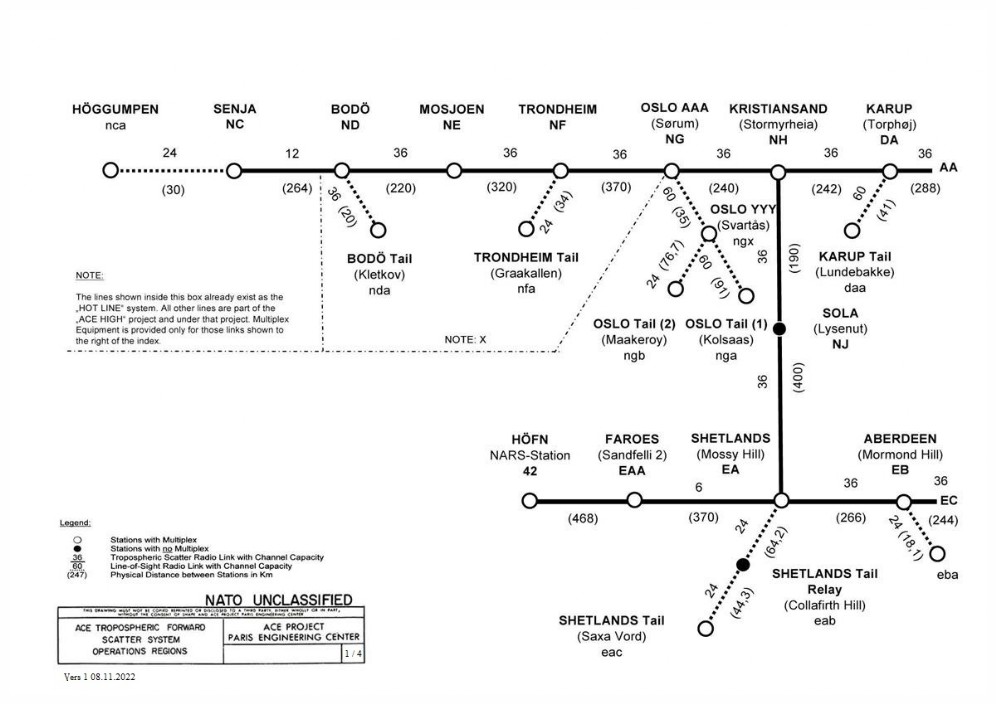

(2) NATO Linienplan, 1959
___________________________________________________________________________________________________________________________________

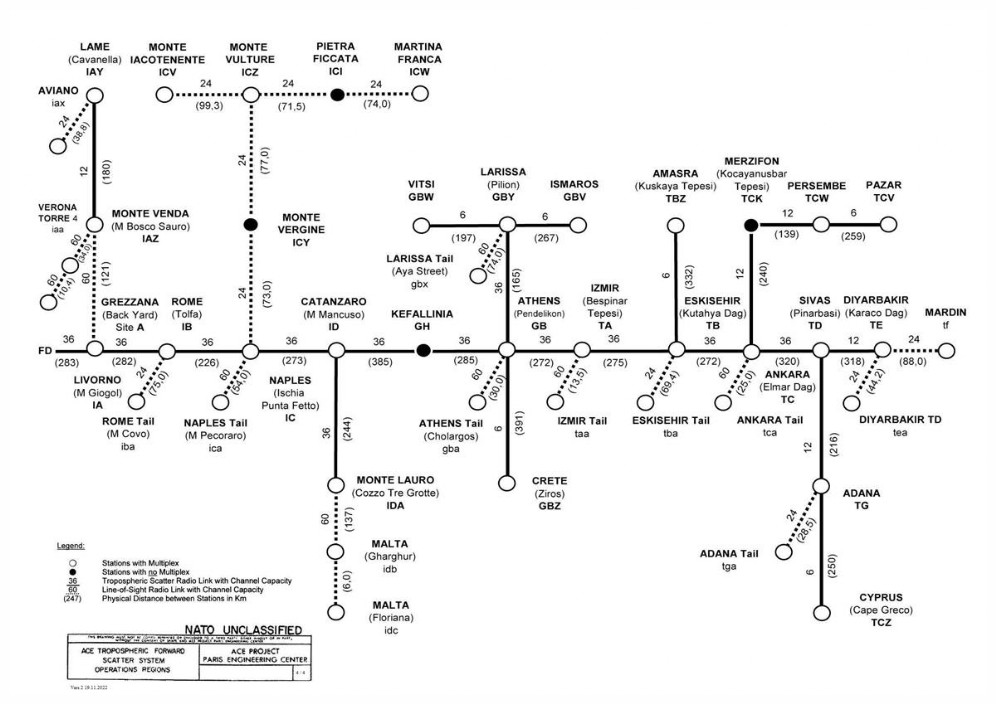

(4) überarbeiteter Linienplan von 1959
___________________________________________________________________________________________________________________________________
(2) NATO Linienplan, 1959
___________________________________________________________________________________________________________________________________
Hinweis:
Auf dem NATO Linienplan, aus dem Jahr 1959, wurde die ACE-High Station mit "IAZ - Monte Venda - (Monte Bosco Scuro)" bezeichnet, hierbei handelt es sich aber um die ACE- High-Station "IAZ - Cavriana - (Monte Bosco Scuro) in der Nähe der Strasse "Via Bosco Scuro" in Cavrian und nicht um die NTTS (NATO Terrestrial Transmission System) Station auf dem Monte Venda.
IAZ - Cavriana - (Monte Bosco Scuro) > iaa - Verona Torre 4 - L.o.S.-Line - Station mit Multiplex - Channel Capacity o.A
Entfernung zwischen den Stationen - 34,00 Km
Entfernung zwischen den Stationen - 34,00 Km
Diese L.o.S.-Verbindung bestand bis 1969, danach wurde die Station Verona Torre 4 - iaa, ausser Betrieb gesetzt und die L.o.S.-Line von IAZ - Cavriana zu dem West Star Bunker - Verona Tail IVTZ - zu dem Transmissionsbunker San Michele verlegt.

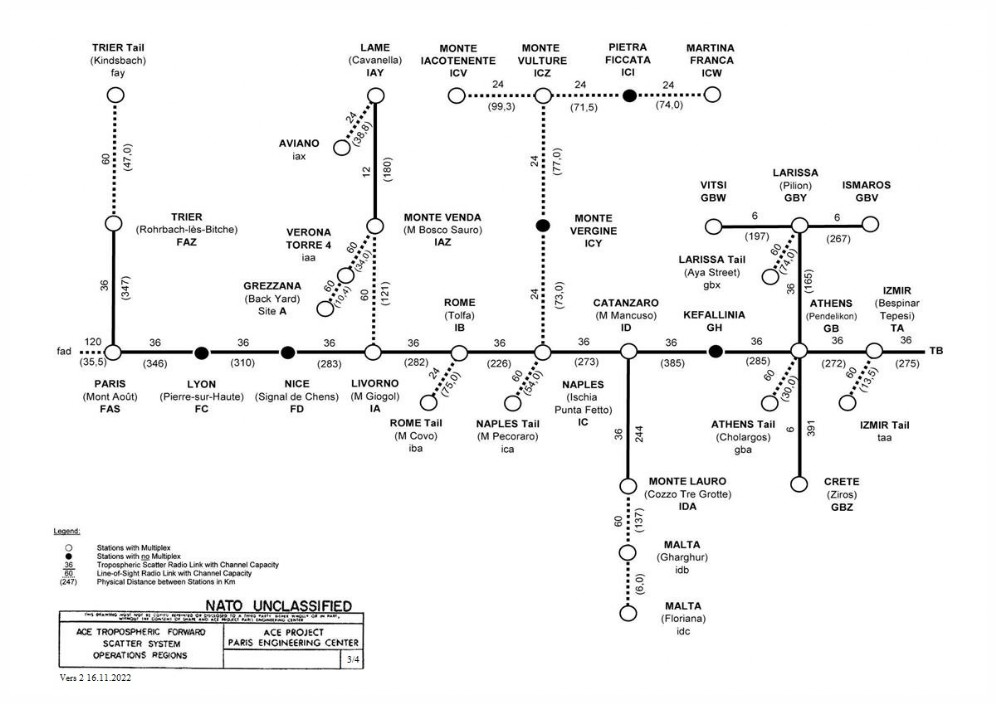

(4) überarbeiteter Linienplan von 1959
