Berlin-Schäferberg
  • Berlin 3, Schäferberg

52°25'04.56"N/13°07'37.75"O - 102 m.üNN
Antennen   üGND : Tower, Höhe 45 m
Power Bauform    : FMT
Status                 : Kommerzielle Nutzung
Status heute        : Mobilfunk

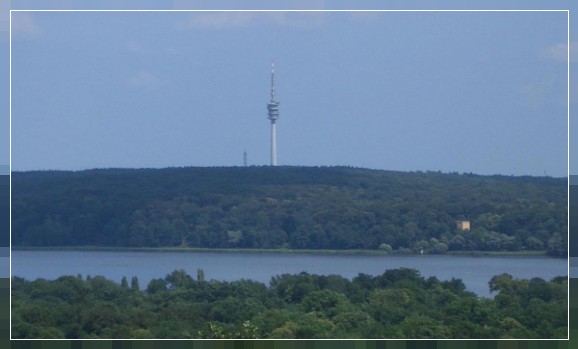

Ansicht                : Schäferberg, 2004 (3)
Weitere Nutzung der Liegenschaft durch:
System
PositionStation
ET-A SystemBerlinBerlin, Schäferberg
__________________________________________________________________________________________________________________________________________________________________________________________________________

Übersichtspläne - Bezeichnungen
Richtfunkverbindung von Berlin 3, Schäferberg nach Torfhaus und Gartow 2
__________________________________________________________________________________________________________________________________________________________________________________________________________

Beschreibungen
Link Seiten, Wikipedia
Thema, Berlin-Wansee [5]
Autor  - Wikipedia
Quelle - Wikipedia
URL    - Wikipedia
"Wannsee ist ein Ortsteil im Berliner Bezirk Steglitz-Zehlendorf, der im äußersten Südwesten der Stadt liegt.

Der zum größten Teil zwischen Seen gelegene Ortsteil ist ein beliebter Ausflugsort für viele Berliner und Touristen. Den Hauptbereich bildet die Insel Wannsee. Sie ist heute über fünf Brücken zu erreichen: Die Wannseebrücke, die Alsenbrücke, die Hubertusbrücke, die Parkbrücke und die Glienicker Brücke. Ein kleiner Teil dieser „Wannsee-Insel“, die Siedlung Klein Glienicke, gehört zu Potsdam.

Zum Ortsteil gehören unter anderem die Ortslagen Heckeshorn, Krughorn, Albrechts Teerofen, Kohlhasenbrück und Steinstücken sowie die Pfaueninsel und der Hauptort Stolpe mit dem historischen Zentrum des Ortsteils, ebenso die ehemaligen Villenkolonien Alsen und Wannsee." [5]
_______________________________________________________________________________________________________________________________________________________________________________

Thema, Richtfunkverbindungen nach West-Berlin [3]
Autor  - Wikipedia
Quelle - Wikipedia
URL    - Wikipedia
"Die Richtfunkverbindungen nach West-Berlin entstanden infolge der am 24. Juni 1948 beginnenden Berlin-Blockade zur Sicherung der Telefonverbindungen zwischen West-Berlin und Westdeutschland, unabhängig von den bestehenden Kabelstrecken. Da die vom Fernamt Berlin in der Winterfeldtstraße im Amerikanischen Sektor der eingeschlossenen Stadt in Richtung Westen führenden Fernleitungen jederzeit von der Sowjetischen Militäradministration in Deutschland (SMAD) unterbrochen werden konnten, wurden Lösungen erforscht und realisiert, die Kabellinien durch Richtfunkverbindungen zu ergänzen bzw. zu ersetzen.

Der Aufbau von betrieblich stabilen Richtfunkstrecken war wegen der großen zu überbrückenden Distanzen (135–190 km) über das Gebiet der Sowjetischen Besatzungszone bzw. DDR hinweg schwierig und lag an der Grenze des physikalisch Machbaren.

(1951–1973) Richtfunkstelle Berlin-Nikolassee
(1959–1995) Richtfunkstelle Berlin-Schäferberg
(1974–2000) Richtfunkstelle Berlin-Frohnau
(ab 1987    ) Funk- und Kabelstrecken durch DDR-Gebiet
(ab 1987    ) Erdfunkstelle Wannsee" [3]
_______________________________________________________________________________________________________________________________________________________________________________

Thema, Fernmeldeturm Berlin-Schäferberg [4]
Autor  - Wikipedia
Quelle - Wikipedia
URL    - Wikipedia
"Der Fernmeldeturm Berlin-Schäferberg ist ein für die Öffentlichkeit nicht zugänglicher Fernmeldeturm auf dem 103 m ü. NHN hohen Schäferberg im Südwesten von Berlin (Ortsteil Wannsee, Bezirk Steglitz-Zehlendorf). Mit 212 Metern Höhe nimmt er auf der Liste der höchsten Bauwerke in Berlin nach dem Fernsehturm und dem Sender Scholzplatz den dritten Platz ein. Der Turm wurde im Auftrag der Landespostdirektion Berlin von dem Essener Unternehmen Hochtief errichtet und am 18. Juli 1964 in Betrieb genommen

Zur Entlastung der Richtfunkstelle Nikolassee war bereits 1959 auf dem Schäferberg in der Nähe des Strandbads Wannsee ein 45 m hoher freistehender Stahlfachwerkturm (Richtfunkstelle Berlin 3) errichtet worden. Er trug zwei Parabolantennen von jeweils 10 m Durchmesser. Erstmals wurde im 2-GHz-Bereich der Troposcatter-Richtfunk erprobt. Gesendet wurde mit 1 kW mit einem Klystron. Im Endausbau waren 360 Fernsprechkanäle (3 × 120) verfügbar. Gegenstation war die 190 Kilometer entfernte Richtfunkstelle Torfhaus im Oberharz, wo eine baugleiche Anlage stand, die in den 1990er Jahren wieder abgebaut wurde. Der Berliner Turm dient nach Demontage der Parabolspiegel heute vorwiegend dem Mobilfunk. " [4]
_______________________________________________________________________________________________________________________________________________________________________________

Daten [4]
"Basisdaten
Ort: Schäferberg in Berlin-Wannsee
Land: Berlin
Staat: Deutschland
Höhenlage: 103 m ü. NHN
Koordinaten: 52° 25′ 2,9″ N, 13° 7′ 39,6″ O
Verwendung: Fernmeldeturm, Rundfunksender
Zugänglichkeit: Sendeturm öffentlich nicht zugänglich
Besitzer: Deutsche Funkturm
Turmdaten
Bauzeit: 1961–1963
Architekt: Hans Gerds
Baustoffe: Beton, Stahlbeton
Betriebszeit: seit 1964
Gesamthöhe: 212 m
Betriebs­räume: 101,6 m, 132,44 m
Daten zur Sendeanlage
Letzter Umbau (Antenne): 2001
Letzter Umbau (Sender): 29. März 2017
Wellenbereich: Band II, Band III, Band IV+V
Rundfunk: Hörfunk, Fernsehen
Sendetypen: UKW, DAB+, DVB-T2 HD, Richtfunk, Mobilfunk, Amateurfunkdienst
Weitere Daten
Eröffnung: 18. Juli 1964
Höhe Turmschaft: 186,5 m
Durchmesser Turmschaft unten: 12 m
Durchmesser Turmschaft in 97 m: 6,91 m" [4]
_______________________________________________________________________________________________________________________________________________________________________________

heute (1)

2021, Das Gelände der Liegenschaft, ist unter Google Earth erkennbar.
