ACE-High-Station Livorno

Site Code: (IA) IMXZ
Position
: 44°19'17.87"N/10°07'30.58"E
Höhe üNN: 1503 m
Ansicht
: Luftbildaufnahme der privaten Liegenschaft, 2008 (1) (2)

___________________________________________________________________________________________________________________________________________

Übersichtspläne - Bezeichnungen - Transmitterverbindungen

Station Power Category - 1
Station Transmitter Typ - 2S +1R (Scatter Line + Radio Line)
____________________________________________________________________________________________________________________________________

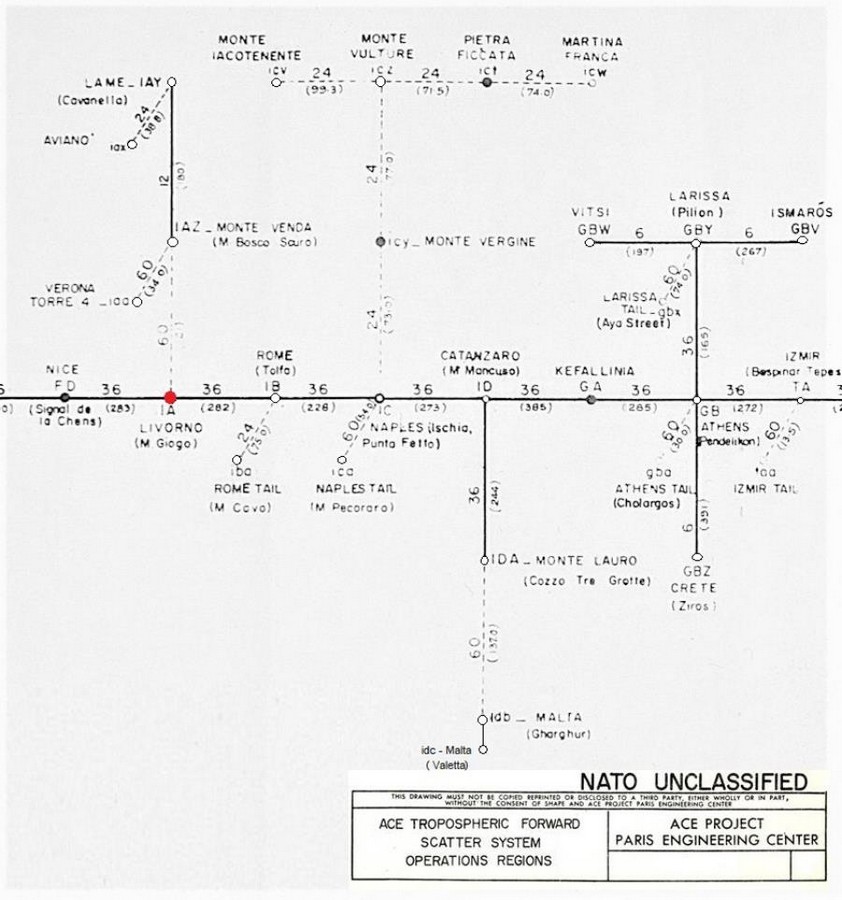

NATO Linienplan - von 1959

IA -
Livorno - (Monte Giogo) > FD - Nice - (Signal de la Chens) - Scatter Line - Station ohne Multiplex - Channel Capacity 36
Entfernung zwischen den Stationen - 283,00 Km
IA
- Livorno - (Monte Giogo) > IAZ - Monte Venda - (Monte Bosco Scuro) > L.o.S Line - Station mit Multiplex - Channel Capacity 60
Entfernung zwischen den Stationen - 121,00 Km

Korrekte Bezeichnung der Station lautet: IAZ Cavriana - Monte Bosco Scuro, also nicht Monte Venda !
Auf dem NATO Linienplan, aus dem Jahr 1959, wurde die ACE-High Station mit "IAZ - Monte Venda - (M Bosco Scuro)" bezeichnet, hierbei handelt es sich aber um die ACE-High-Station "IAZ - Cavriana -  Monte Bosco Scuro)" und nicht um die NATO Station auf dem Monte Venda.Position: 45°18'48.28"N/11°41'21.32"E - 587 üNN


IA
- Livorno -(Monte Giogo) > IB - Rome - (Tolfa) - Scatter Line - Station mit Multiplex - Channel Capacity 36
Entfernung zwischen den Stationen - 282,00 Km
_______________________________________________________________________________________________________________________________________________________

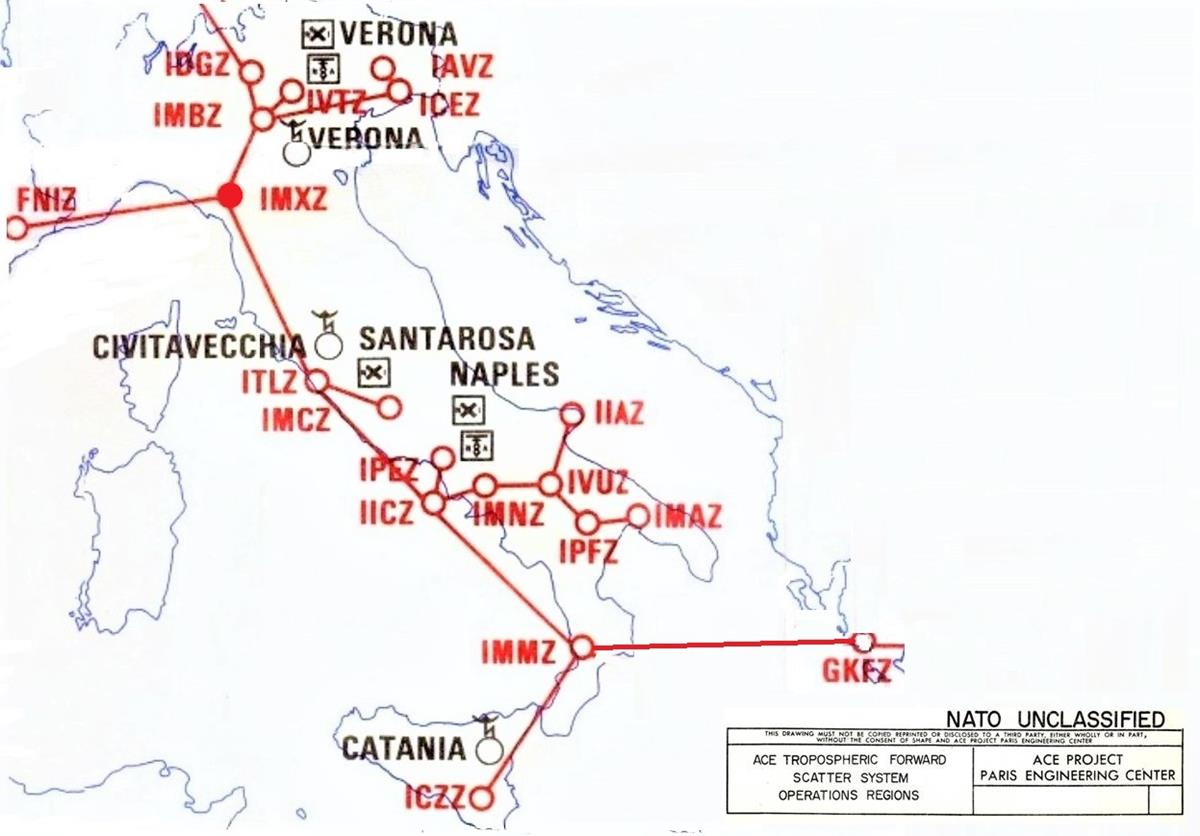

NATO Linienplan - von 1976 - Revision 1981

IMXZ
- Livorno > FNIZ - Nice - Scatter Line -  Station mit Multiplex - Channel Capacity 36
Entfernung zwischen den Stationen - 283,00 Km
IMXZ
- Livorno > IMBZ - Cavriana - L.o.S.-Line - Station mit Multiplex - Channel Capacity o.A
Entfernung zwischen den Stationen - 121,00 Km
IMXZ
- Livorno > ITLZ - Rome - Scatter Line - Station mit Multiplex - Channel Capacity 36
Entfernung zwischen den Stationen - 282,00 Km


___________________________________________________________________________________________________________________________________________

Bilddokumentationen, in der Betriebsphase

___________________________________________________________________________________________________________________________________________

Link Seiten, Wikipedia

Thema  - A.R.I. Troposcatter Italia  "Gruppo microonde del giogo e monte maggiore" [1]
Autor    A.R.I. Troposcatter Italia
Quelle
A.R.I. Troposcatter Italia

URL      -  Monte Giogo

Link Seiten, Veranstaltungen

Thema  - Festa del personale civile e militare dell`ex rete troposcatter Ace-High [2]
Autor    A.R.I. Troposcatter Italia
Quelle
A.R.I. Troposcatter Italia

URL      -  Monte Giogo

___________________________________________________________________________________________________________________________________________

Bilddokumentationen, 1971, 1974
Bilddokumentationen, Relaxtime, 1971

___________________________________________________________________________________________________________________________________________

Bilddokumentationen, 2007
08.06.2007 - Inaugurazione Ufficiale tratto - troposcatter - Monte del Giogo > Monte Maggiore

Thema  - Festa del personale civile e militare dell`ex rete troposcatter Ace-High [2]
Autor    A.R.I. Troposcatter Italia
Quelle
A.R.I. Troposcatter Italia

URL      -  Monte Giogo

___________________________________________________________________________________________________________________________________________

weitere Bilddokumentationen, siehe auf der Seite: Livorno- Bilddokumentationen

___________________________________________________________________________________________________________________________________________

Beschreibungen

"ACE-High-Station Livorno" - die Daten


Die ACE-High Station Livorno wurde in den Jahren 1959 bis 1962 erbaut und ging nach einer Testphase im Jahr 1962 in die offizielle Betriebsphase. Diese Betriebsphase endete mit Schliessung der ACE-High Station am 30.September 1995

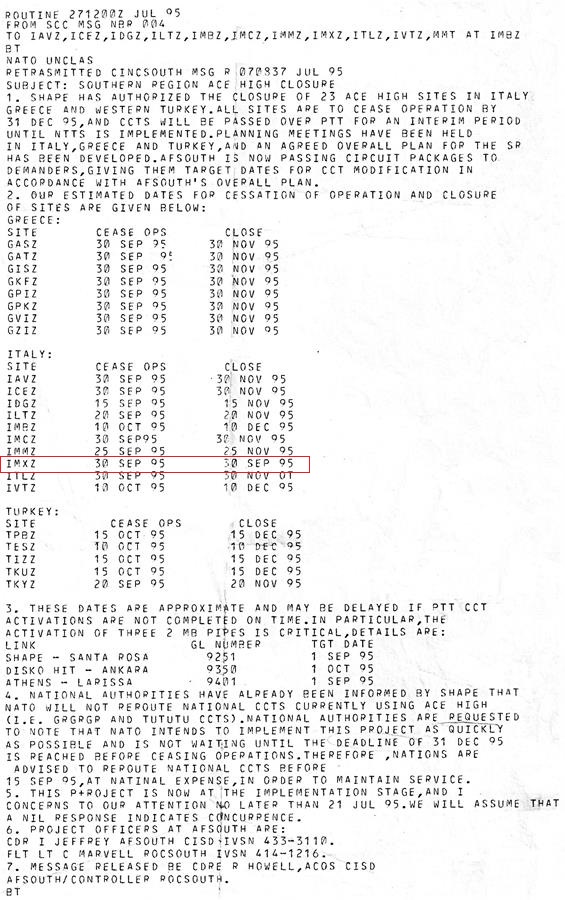

Abschaltung der ACE High Site’s: SHAPE (Supreme Headquarters Allied Powers Europe) hat die Schließung von 23 ACE-High Site’s in Italien und Griechenland, sowie in der westlichen Türkei zu dem 31.Dezember 1995 autorisiert.Ab dem 10.Oktober 1995 werden die CCTS, für eine Übergangszeit über die nationale Infrastruktur der PTT (Post- Telefon- und Telegrafenbetriebe) geschaltet, bis NTTS (NATO Terrestrial Transmission System) einen Gesamtplan für die endgültigen Telekommunikationsverbindungen in dem AFSOUTH Bereich realisiert hat.



Adresse: FS Station, 54016 Licciana Livorno (Massa Carrara)

Telefon : Commano 44208 (La Spezia)


Die Bezeichnung der ACE-High Station lautete nach der offizielen Inbetriebnahme der Station "Livorno -(Monte Giogo)" und die NATO Code hierzu war "IA".
IA
- Livorno - Monte Giogo (I) Italie (A) NATO Codierung - Station A
Im Jahr 1971 wurden alle ACE-High Stationen im "ACE High Network  Europe" neu codiert, die Bezeichnung der ACE-High Station lautete danach "Livorno" und die NATO Code hierzu war "IMXZ"

IMXZ - Livorno (I) Italie (MX) Monte,Tarnbezeichnung (Z) ACE High System

"ACE High-Station Livorno" - die Geschichte


Die ehemalige ACE-High-Station Livorno - NATO Code IMXZ, die erste Bezeichnung der Station hatte die NATO Code IA - wurde Anfang der 50er Jahre auf der Berg "Monte Giogo" in einer Höhe von 1503 üNN erbaut. Die einzige Zufahrt zu der 25.0000 m2 grossen militärischen Liegenschaft führte von der kleinen Ortschaft Comano aus bis zu dem Abzweig der Miltärstrasse und dann über die Militärstrasse zu der Station, oder von dem Abzweig der Stasse "SP 75 dir" an dem  Passo Lagastrello, ebenfalls über die Militärstrasse zu der Station. Die ACE-High-Station Livorno war eine wichtige NATO Station in dem System der NATO und diese Routenverbindung wurde als "Normal Route" bezeichnet und führte weiter westlich zu der 285 Km entfernten in Frankreich gelegenen ACE-High-Station Nice. Eine weitere südliche Verbindung führte zu der in 281 Km entfernt gelegenen ACE-High Station Rome - ITLZ. Die nördliche Verbindung führte zu der ACE-Gigh Station Cavriana und wurde dort mit der "Alternate Route" verbunden.(Dosso dei Galli > Feldberg)

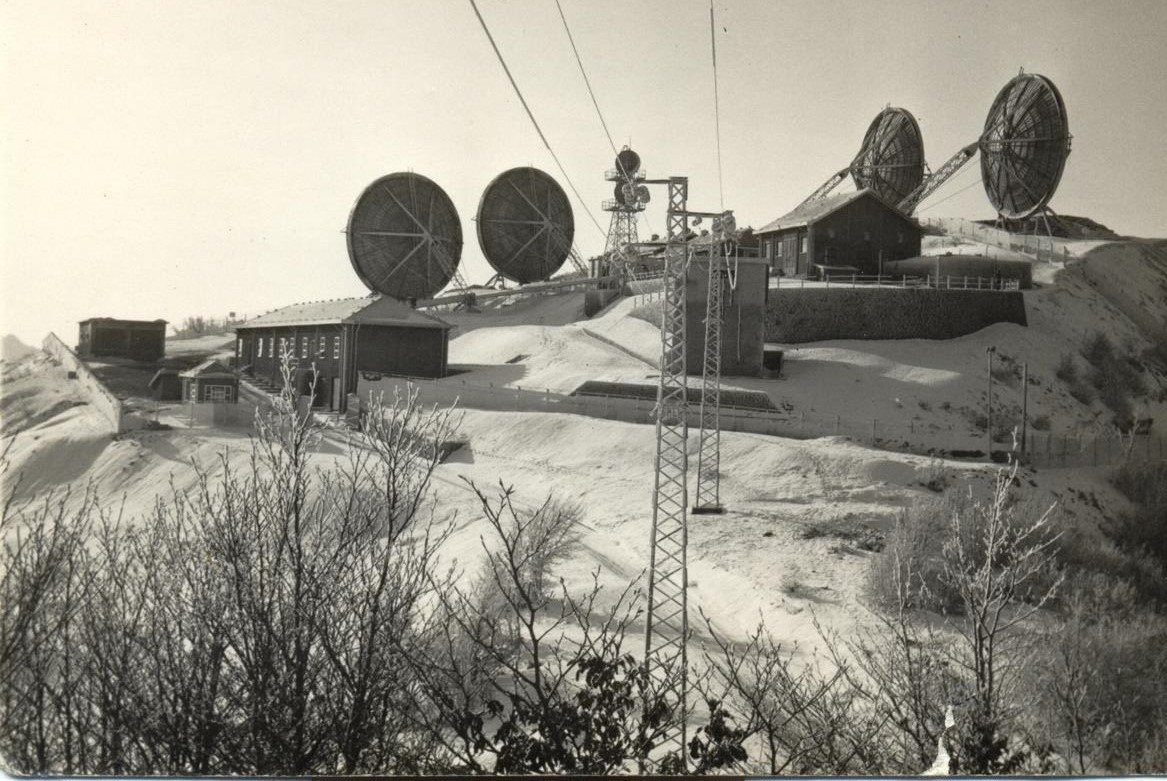

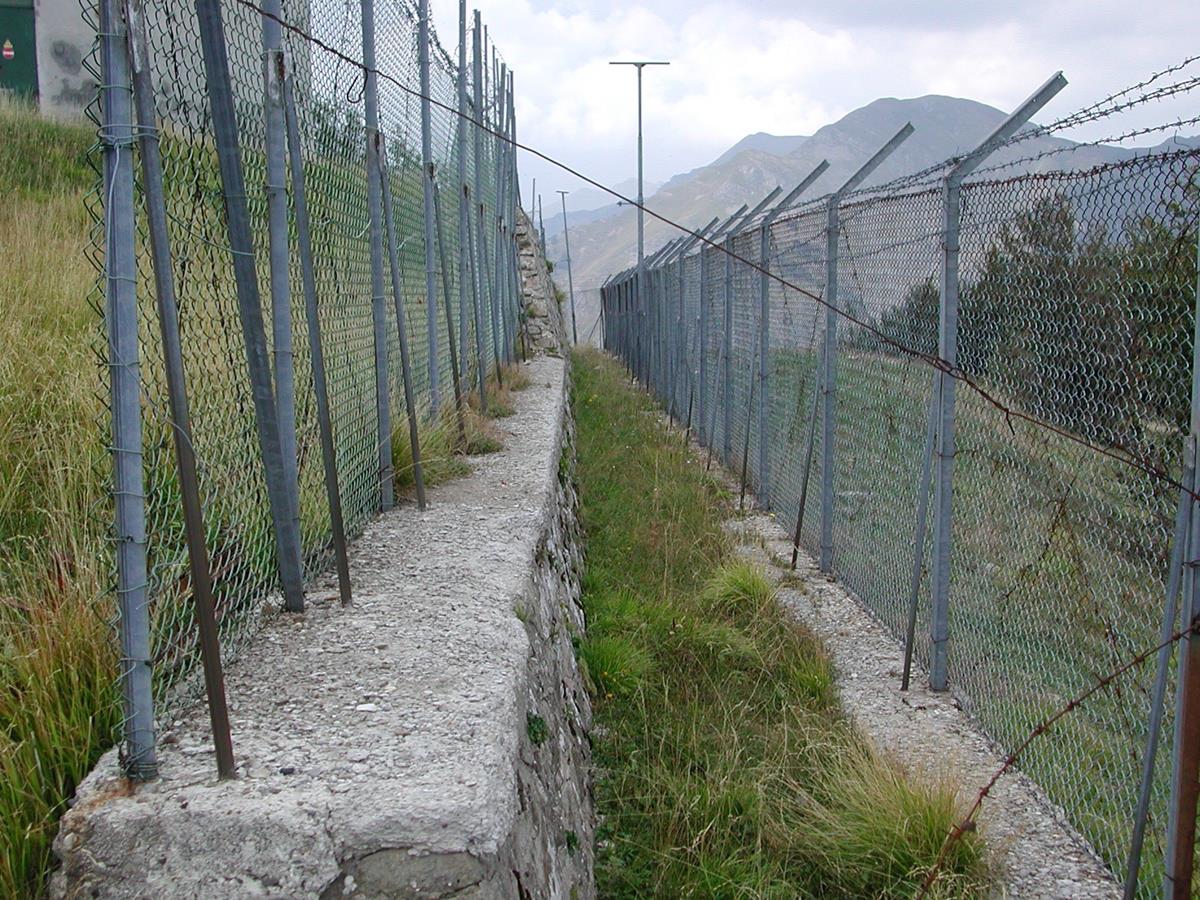

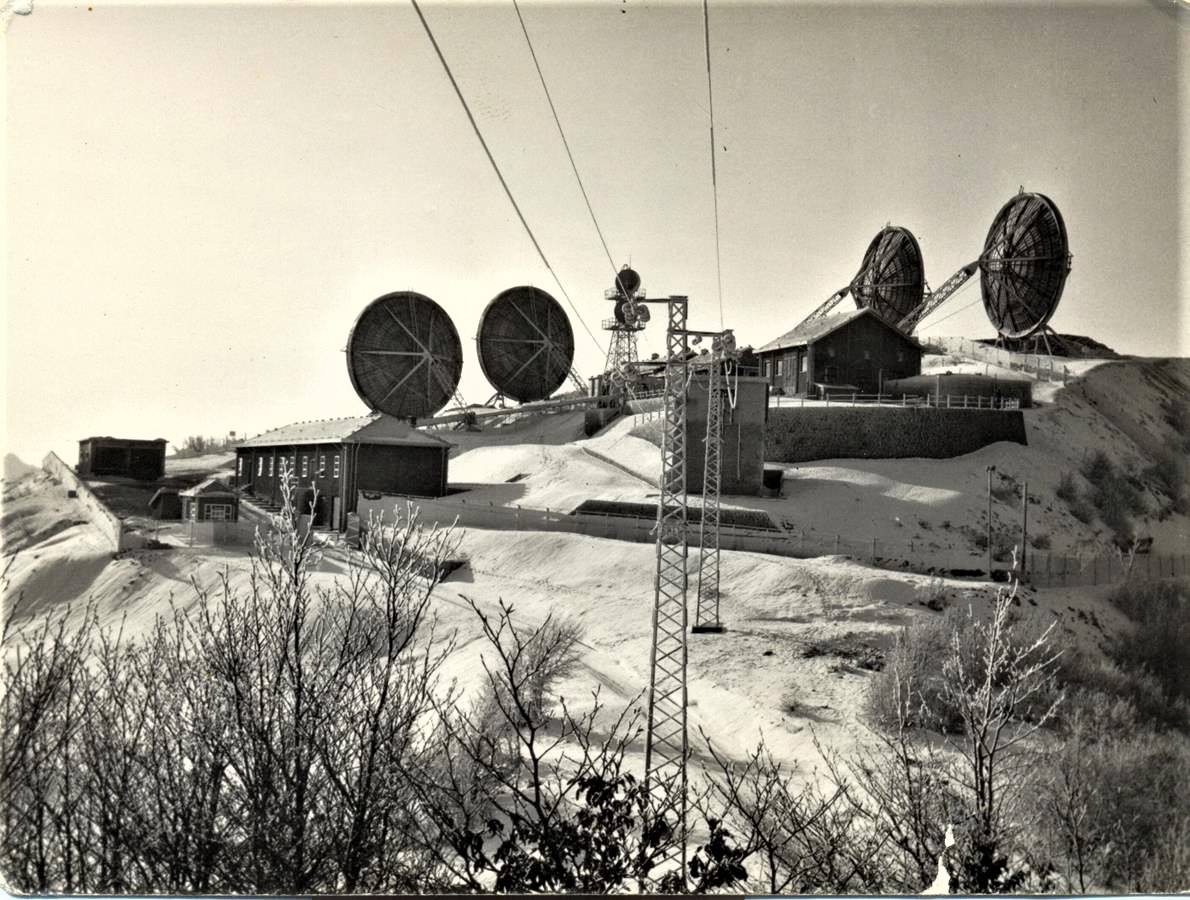

Auf der grossen, in alpiner Umgebung gelegenen, militärischen Liegenschaft, sind die verschiedene Gebäude, sowie die von weitem sichtbaren vier Stück 20 mtr. Krupp - Scatter Antennen installiert. Das gesamte Gelände ist durch einen doppelten Verbunddrahtzaun - Maschendrahtzaun, gesichert. Die Anordnung der Gebäude und der Aufbau der technischen Einrichtungen entspricht der ACE-High Network Spezifikation für die ACE High-Stationen der Categorie 1, d.h. optimale militärische Sicherung der Liegenschaft, verstärkt gesicherter Eingangsbereich mit Eingangswache, Personal - und Unterkunftsgebäude,Technik Gebäude - Radio Equipment Building - mit den Scatter Antennenanlagen, lokale Stromübergabestation, Powerhaus mit zwei Notstromaggregaten und einem zusätzlichen Gebäude für die unterbrechungsfrei Stromversorgung - No Break Unit , sowie verschiedene kleine Nebengebäude für die Fahrzeugwartung und Unterstellung. Da die Liegenschaft weiterhin von den Radioamatueren aus Parma genutzt wurd, sind die Gebäudeeinheiten in einen baulichen und relativ gepflegten Zustand.


(in Vorbereitung)

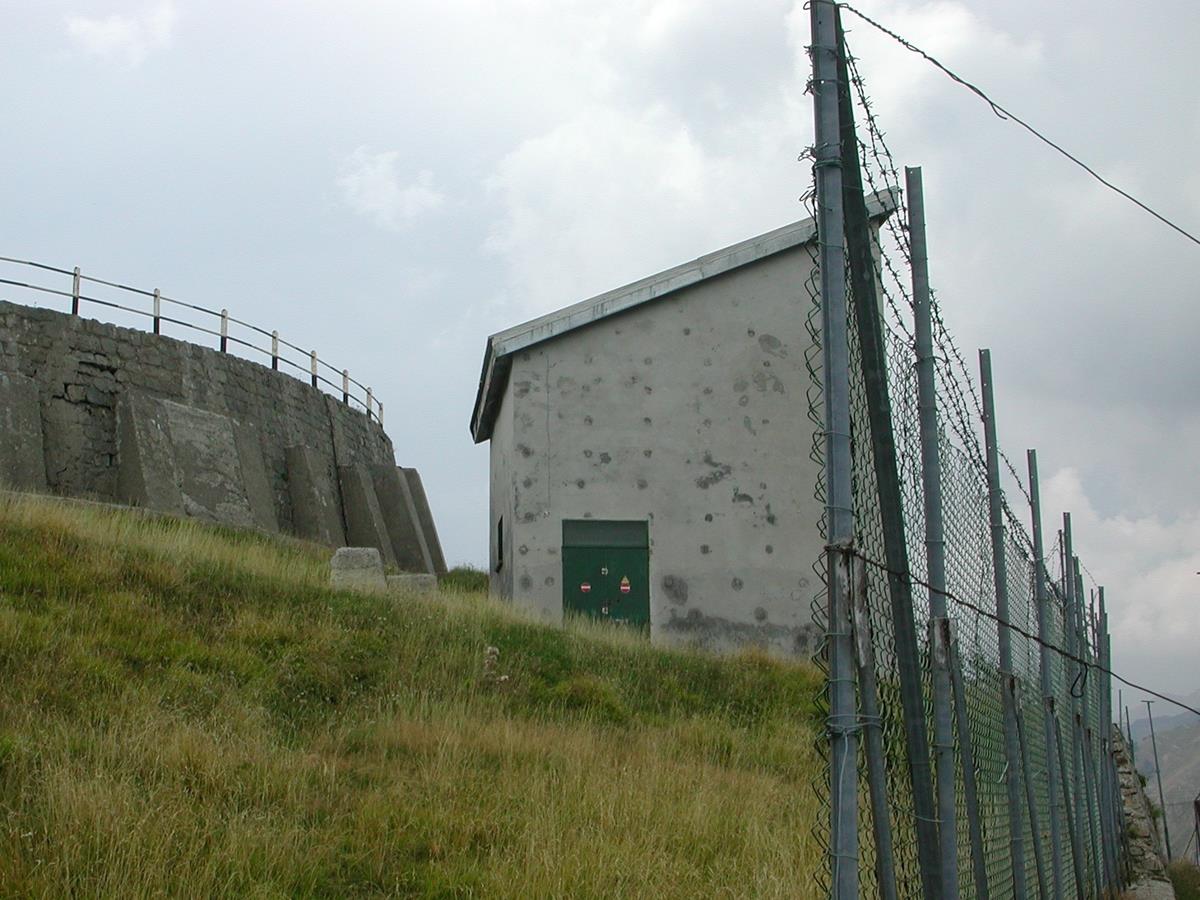

Energie-Einspeisestation

Eingangswache

Personal Building

Garage

Schutzraum

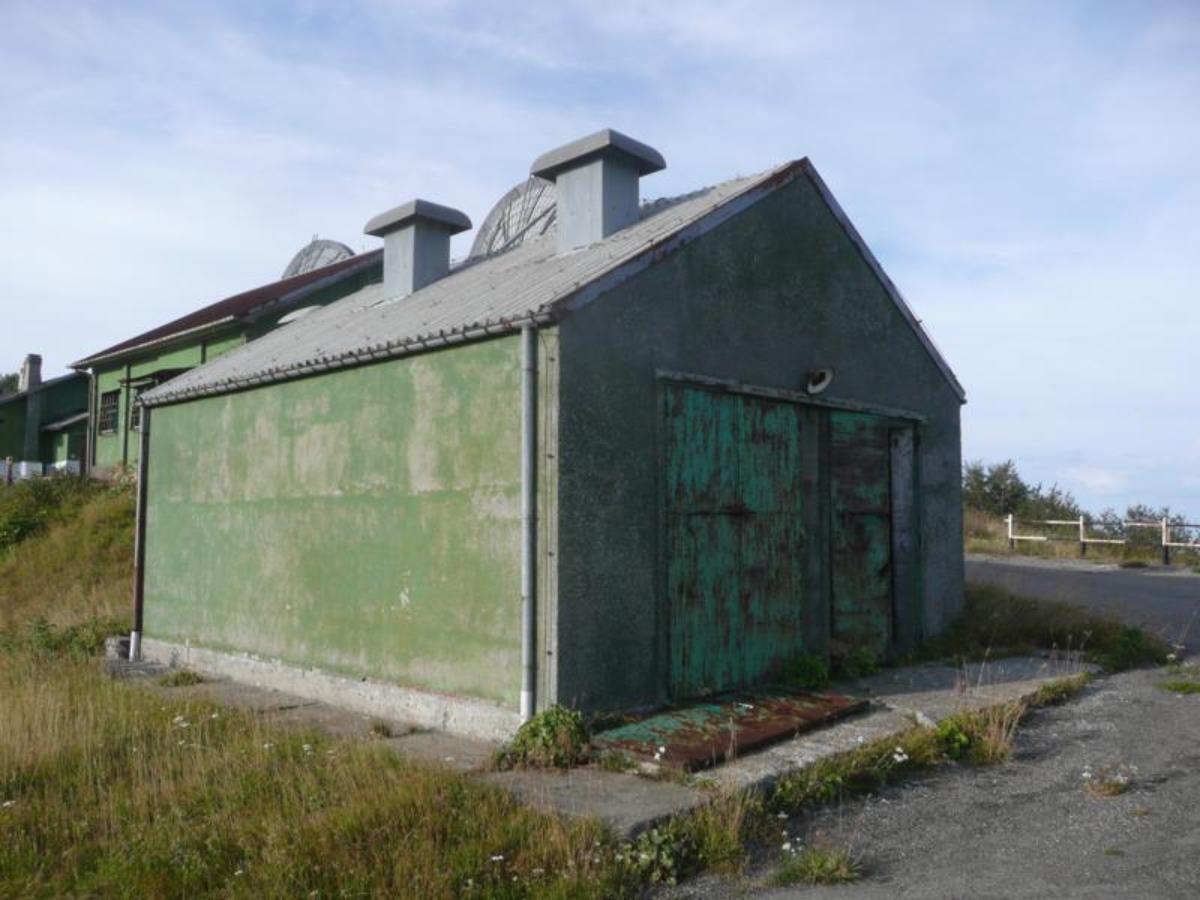

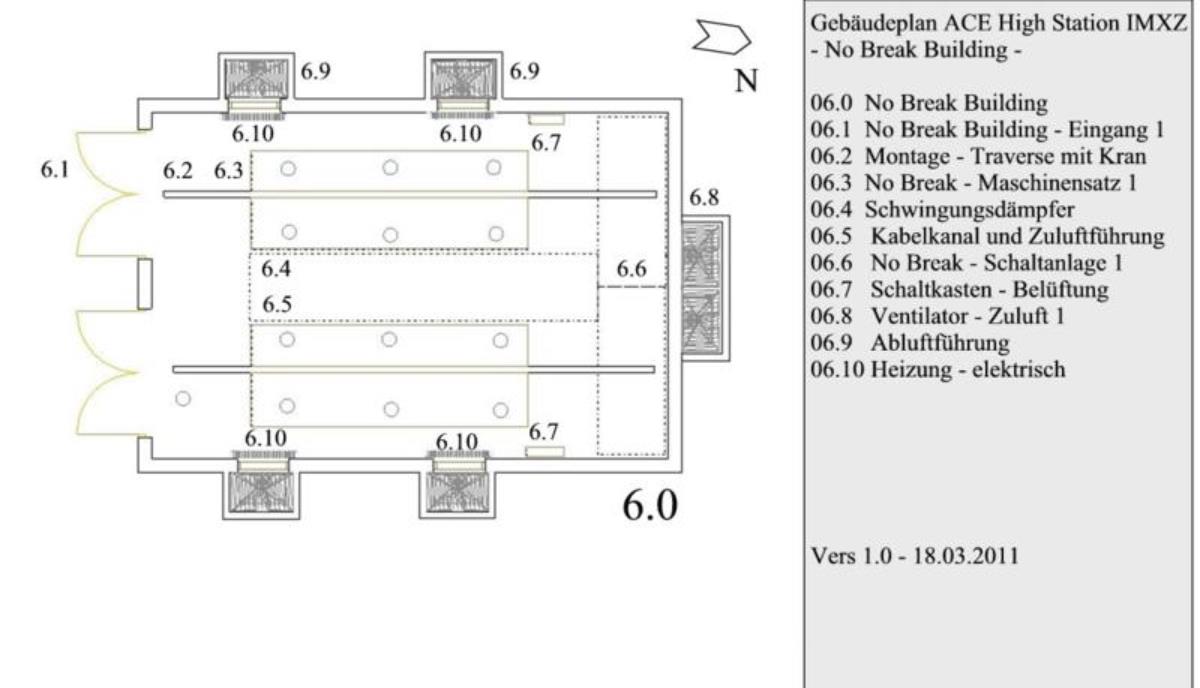

No Break Building, Der No Break Maschinensatz ist auf 8 Stück Schwingungsdämpfer montiert

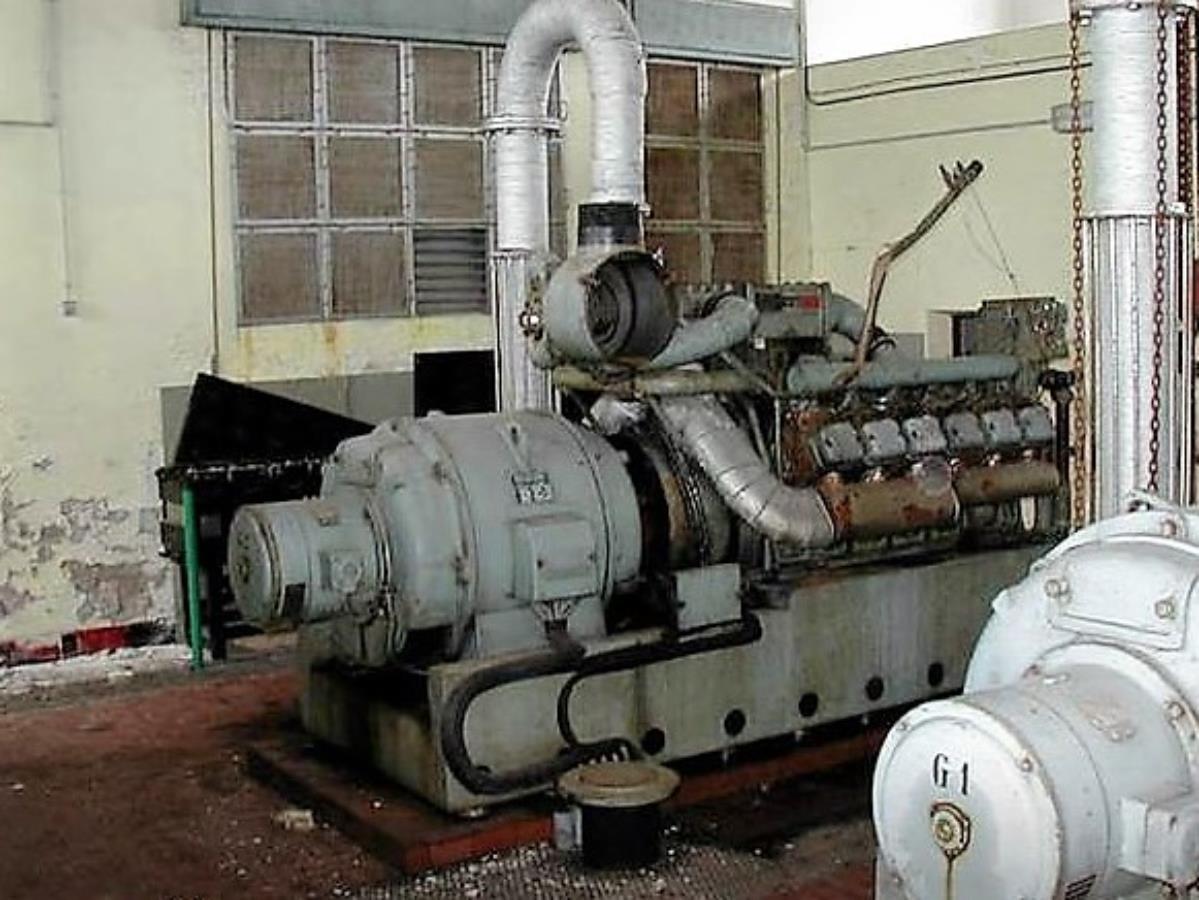

Power Building

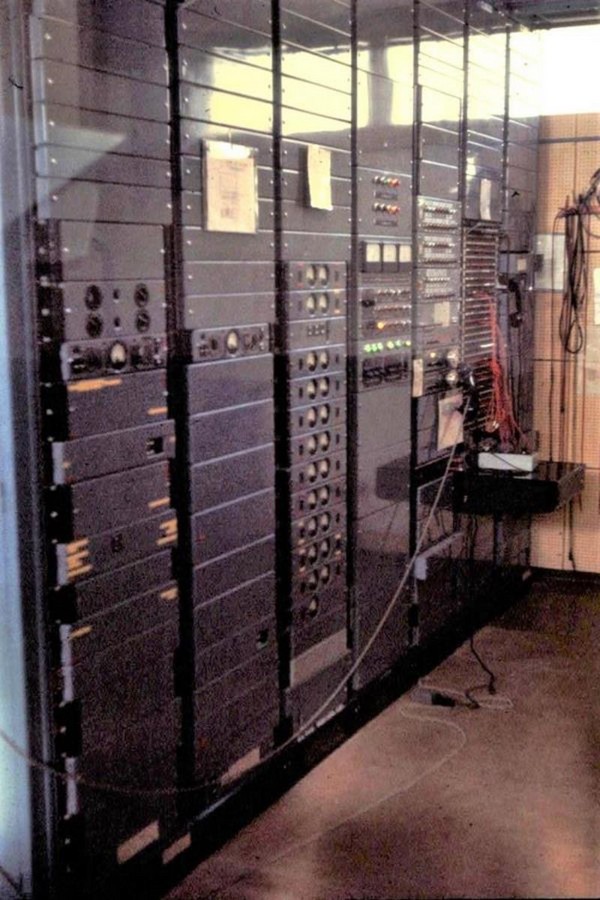

Radio Equipment Building


Der L.o.S.-Tower wurde konstruiert von der Firma "I.Co.Ma" (Impianti - Construzione - Machine - Milano) und hat eine Höhe von 43 Meter.Die beiden Parabolspiegelantennen in Richtung der ACE High-Station Cavriana haben einen Durchmesser von 3 Meter und konnten von über zwei Arbeits- und Montageplattformen erreicht werden.Die Basisfläche der Turmanlage beträgt 5 x 5 Meter.

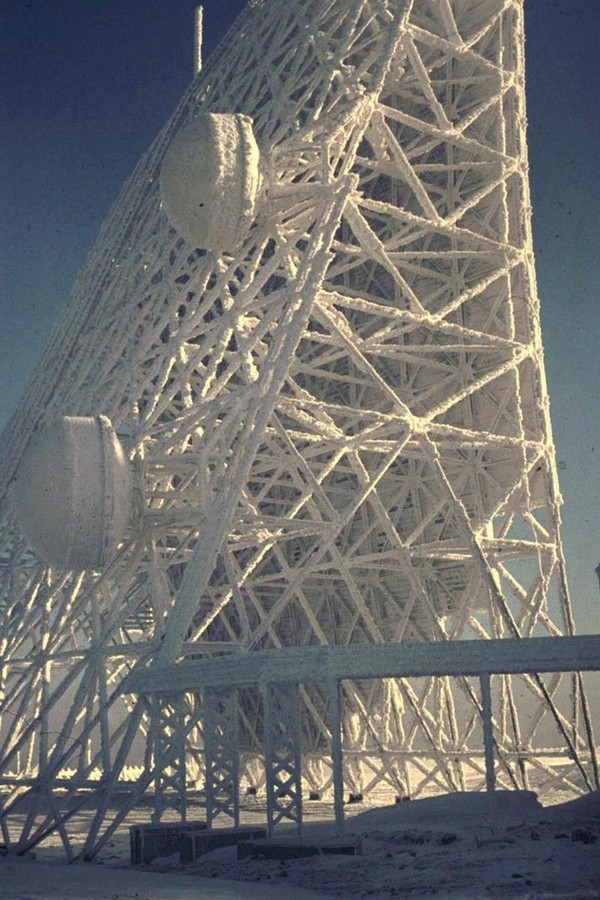

Scatter Antennen

"ACE-High Station Livorno" - heute


Nach Abschaltung der ACE-High Station Livorno wird die Basis seit Juni 2005 von den Radioamateuren aus Parma - ARI "Gruppo Monte Troposcatter Giogo -  betrieben, die militärische Liegenschaft,die Gebäude und Einrichtungen werden gepflegt.
Das Gelände der militärischen Liegenschaft, mit den noch vorhandenen Gebäuden, ist unter Google Earth gut erkennbar.



2011, Zufahrt zu der privaten Liegenschaft

____________________________________________________________________________________________________________________________________________________________________________________

"ACE-High-Station Livorno" - die Umgebung


1973 - Carrara

1971 - Firenze (City)

1971 - Genova (City)

1975 - Lerici

1971 - Pisa (City)

1971 - Savona

1973 - Viareggio

________________________________________________________________________________________________________________________________________________________
