NATO ACE-High-System - 1962 bis 1995

Basisseite " ACE-High System"                               - Station Aurich

Basisseite " AFCENT Microwave System - CIP 67" - Station Aurich (Stationäre Fm-Station)

ACE-High-Station Aurich

Site Code    : (AA) AEMZ
Position
: 53°30'32.04"N/7°26'34.83"E
Höhe üNN    : 10 m

Status         : Aufgegebene Nutzung

Status heute: Renaturierte Liegenschaft
Ansicht
: aktive NATO-Liegenschaft (1) (3)

___________________________________________________________________________________________________________________________________________

Übersichtspläne - Bezeichnungen - Transmitterverbindungen (1) (3)

Station Power Category - o.A

Station Transmitter Typ - 2S (Scatter Line)

____________________________________________________________________________________________________________________________________

NATO Linienplan - von 1959
AA - Emden (Aurich) > DA - Karup (Torphoej)- Scatter Line - Station ohne Multiplex  - Channel Capacity 36
E
ntfernung zwischen den Stationen - Luftlinie - 288,00 Km
AA
- Emden (Aurich) > AB - Moenchen-Gladbach (Roetgen) - Scatter Line - Station ohne Multiplex  - Channel Capacity 36

Entfernung zwischen den Stationen - Luftlinie - 328,00 Km
_______________________________________________________________________________________________________________________________________________________
NATO Linienplan - von 1976 - Revision 1981

AEMZ
- Aurich > DTOZ - Kollemorten - Scatter Line - Station ohne Multiplex - Channel Capacity 36
Entfernung zwischen den Stationen - Luftlinie - 288,00 Km
AEMZ
- Aurich > ALAZ - Lammersdorf - Scatter Line - Station ohne Multiplex - Channel Capacity 36
Entfernung zwischen den Stationen - Luftlinie - 328,00 Km

___________________________________________________________________________________________________________________________________________

Link Seiten, Wikipedia

Thema - Richtfunkstation Tannenhausen [1]
Autor   - Wikipedia
Quelle  - Wikipedia
ULR     - Wikipedia

___________________________________________________________________________________________________________________________________________

Bilddokumentationen, in der Betriebsphase (2) (3) (4) (6)

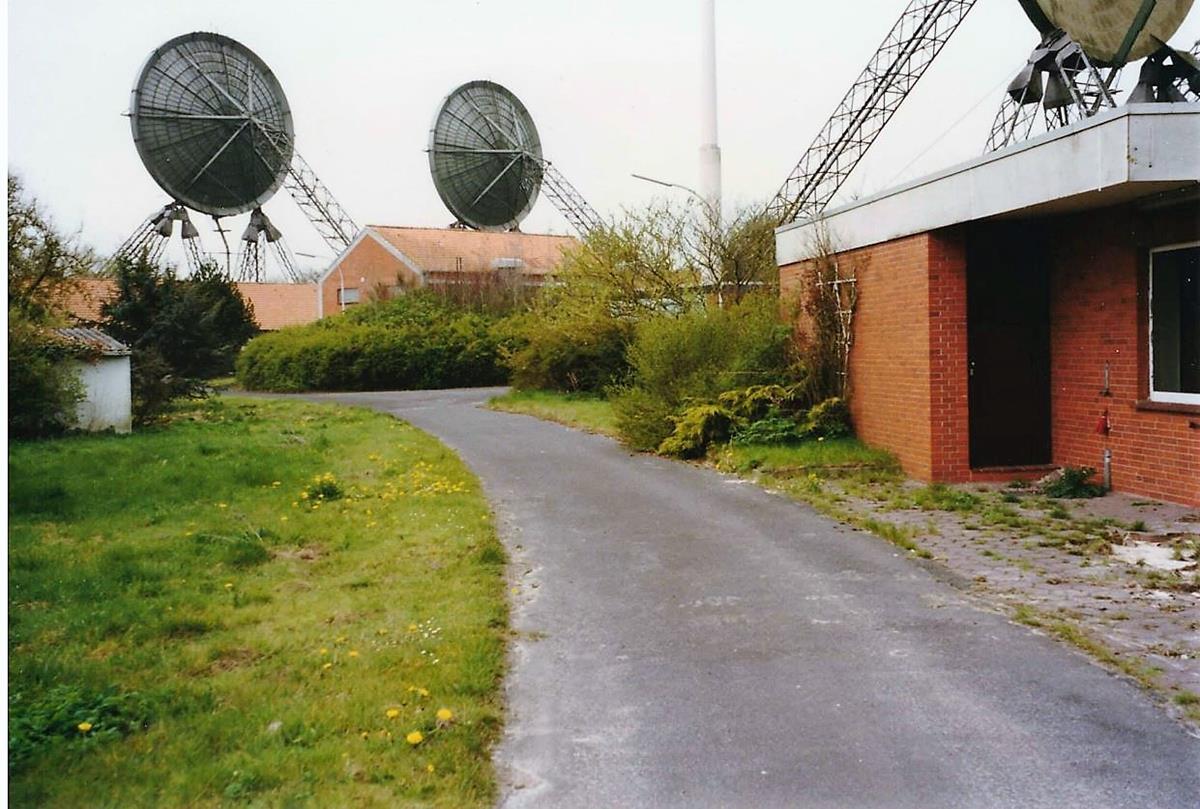

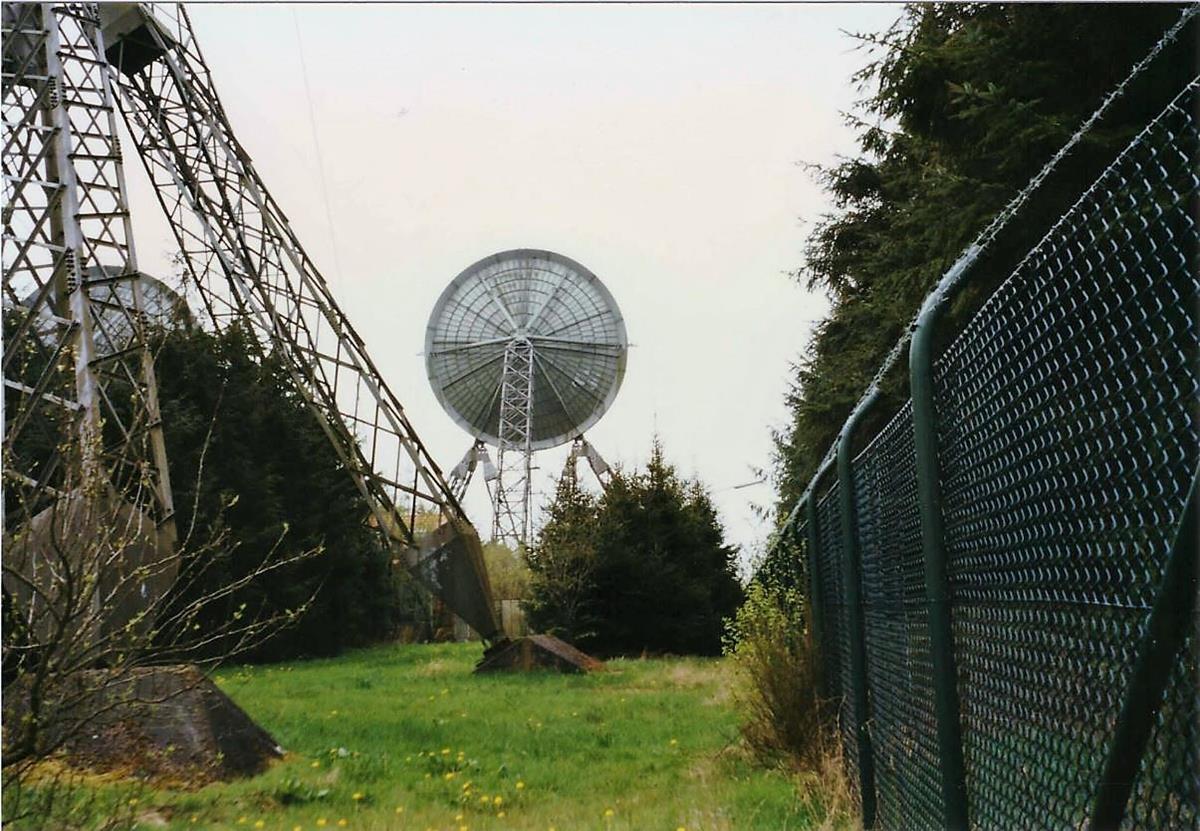

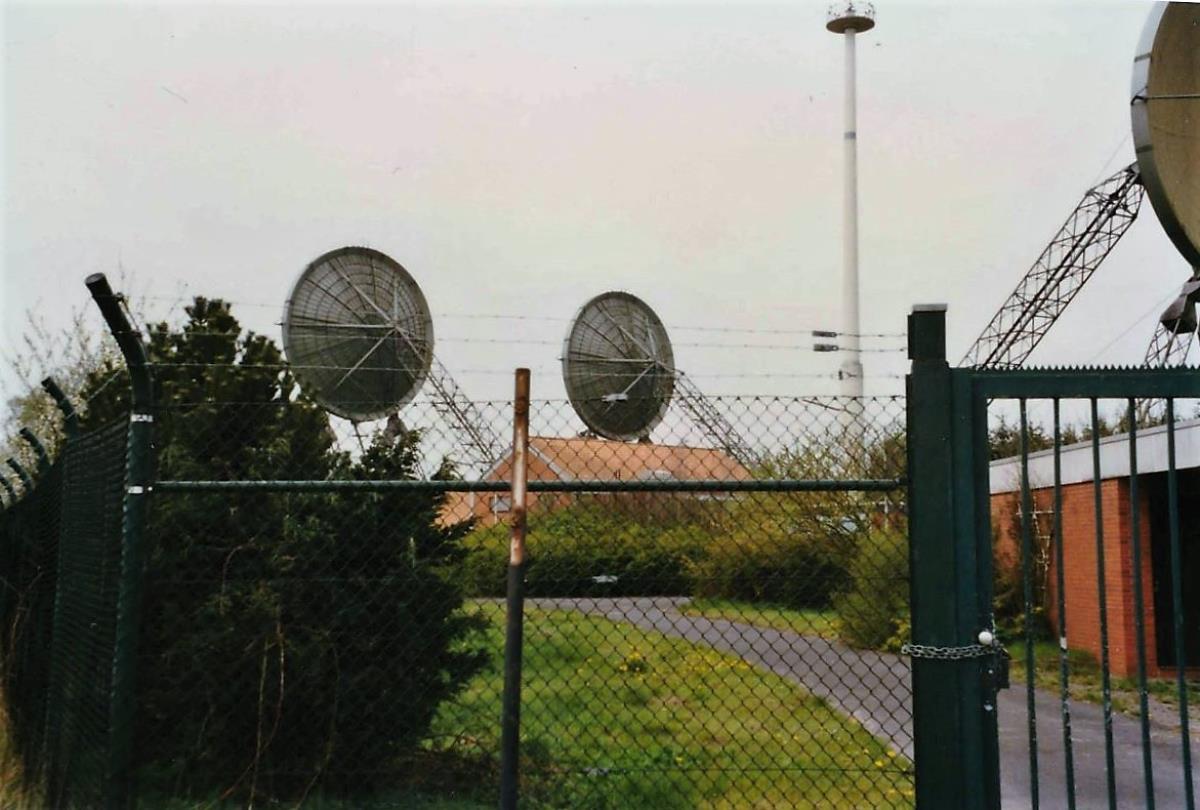

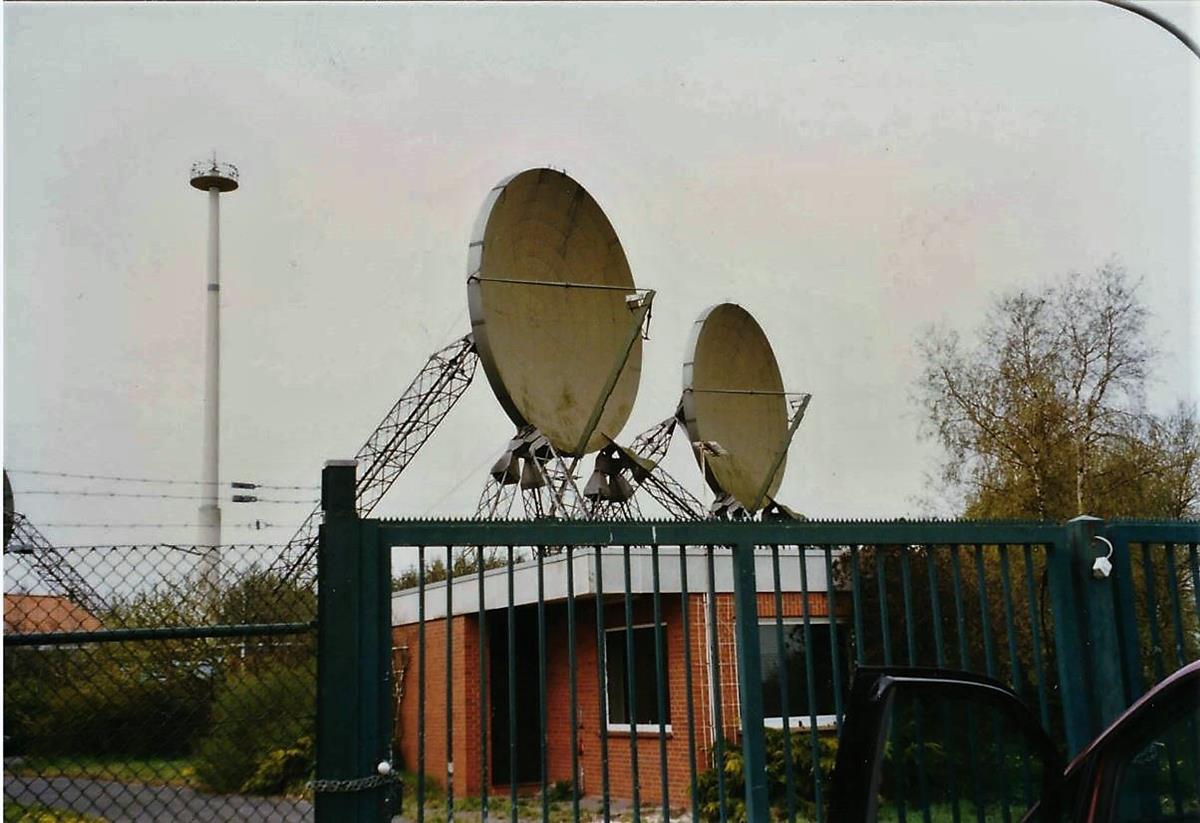

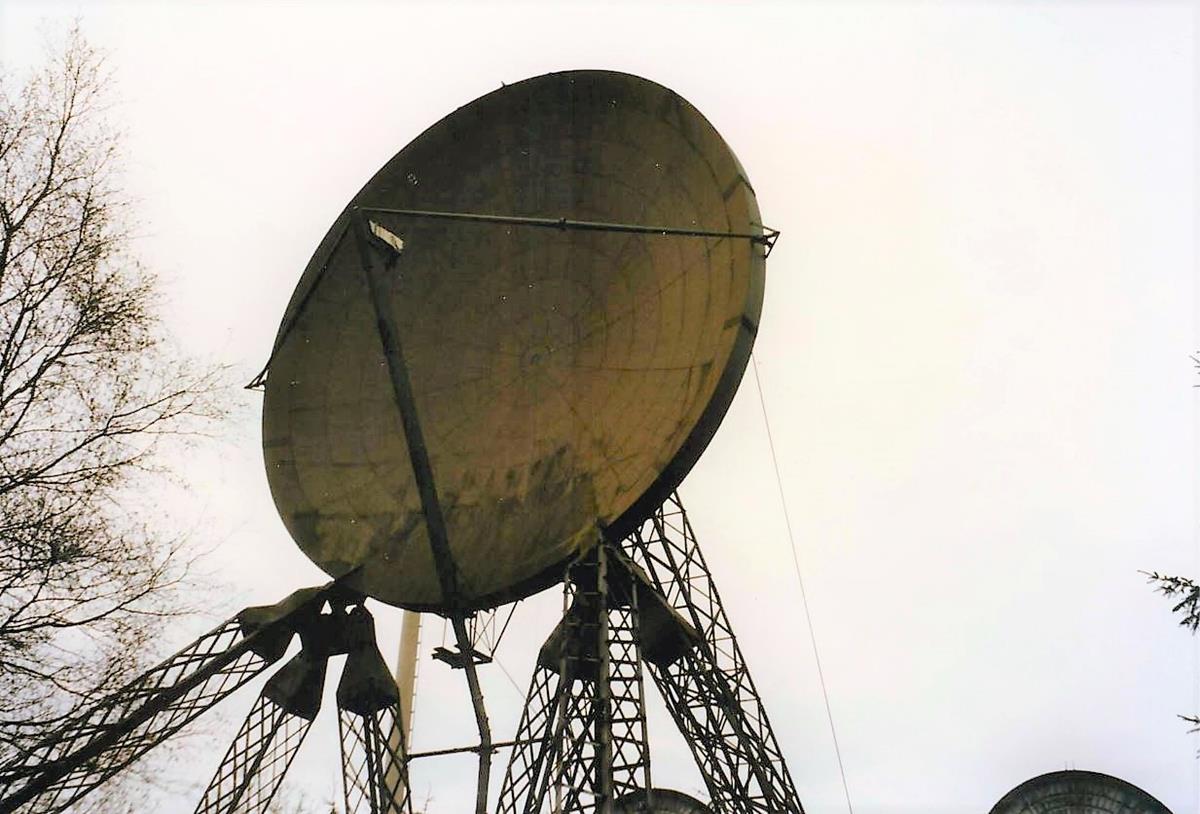

Bilddokumentationen, 1979 (5)

Bilddokumentationen, 2012

___________________________________________________________________________________________________________________________________________

Beschreibungen

"ACE-High-Station Aurich" - die Daten

Die ACE-High Station Aurich wurde in den Jahren "o.A" erbaut und ging nach einer Testphase im Jahr "o.A" in die offizielle Betriebsphase.Die Betriebsphase endete mit Schliessung der ACE-High Station im Jahr 1996.


Die Bezeichnung der ACE-High Station lautete nach der offizielen Inbetriebnahme der Station - "Aurich" und die NATO Code hierzu war "AA".
AA
- Aurich (A) Allemagne (A) NATO Codierung - Station A
Im Jahr 1971 wurden dann  alle ACE-High Stationen im "ACE High Network  Europe" neu codiert, die Bezeichnung der ACE-High Station lautete danach "Aurich" und die NATO Code hierzu "AEMZ".

AEMZ - Aurich (A) Allemagne (EM) Emden,Stadt/Ort in der Nähe (Z) ACE-High System


"ACE-High-Station Aurich" - die Geschichte (3)

Die Ortschaft Tannenhausen liegt ca.4 Km nördlich von der Stadt Aurich und jeweils 3 Km von den Nachbarorten Sandhorst und Georgsfeld entfernt und wurde nachweislich im Jahr 1801 gegründet.


Die militärische Liegenschaft der ACE-High Station Aurich befindet sich auf historischen Boden. Im Jahr 1939 wurde im Bereich der Goldensteinbrücke mit den Bauarbeiten für einen Scheinflughafen begonnen. Hier befindet sich heute noch eine Flakstellung aus dem WKII und ein Unterkunftsgebäude für die Mannschaften,sowie verschiedene weitere verbunkerte Feuerstellungen,deren Geschütze seiner Zeit nicht installiert worden sind. Die Bundeswehr hat die von der NATO genutzte militärische Liegenschaft im Jahr 1996 geschlossen und die militärische Liegenschaft dann im Jahr 1997 an das Bundesvermögensamt überstellt.


Über einen langen Zeitraum war die Frage ungeklärt, wer für den Rückbau und die Rekultivierung des 5 ha grossen,im Landschaftsschutzgebiet gelegenen militärischen Liegenschaft zuständig war.Zu der Rekultivierung der Liegenschaft gehörte auch die Demontage der vier Stück 20 mtr.Krupp - Scatter Antennen, für die südliche Transmitter Richtung > Station Lammersdorf und für die nördliche Transmitterrichtung > Kollemorten - Dänemark,des L.o.S. Betonturmes für die Transmitterrichtung zu der AFCENT CIP 67 - Station Brockzetel, das Personal - Building,das Radio Equipment - Building,das Power - Building,verschiedene Nebengebäude, wie Garagen und Hundezwinger,sowie die Wachgebäude im Eingangsbereich der Liegenschaft.In diesem Zusammenhang wurden auch die Wege- und Platzbefestigung des Stationsgeländes komplett entfernt. Aus wirtschaftlichen Gründen wurde der 50 m2 grosse Bunker nicht abgetragen,sondern unterhalb der Erdoberfläche mit Sand verfüllt.Auch die Fundermente der 20 mtr. Krupp - Scatter Antennen wurden bis unterhalb der Erdoberfläche mit Sand verfüllt.


"Richtfunkstation Tannenhausen

Die Richtfunkstation Tannenhausen ist eine ehemalige militärische Liegenschaft auf dem Gebiet der Stadt Aurich in Ostfriesland. Die Anlage war Teil des ACE High-Richtfunksystem, ein von der NATO in Auftrag gegebenes Frühwarnsystem, in dem ein Netz von miteinander in Verbindung stehenden Richtfunkstationen eine verlässliche und abhörsichere und unmittelbare Kommunikation innerhalb der NATO-Mitgliedstaaten mittels der Troposcatter-Technik gewährleisteten sollte. Das System sollte auch dann noch funktionieren, wenn Kurzwellen-Verbindungen nach dem Einsatz von Kernwaffen beeinträchtigt sind.

Geschichte
In unmittelbarer Nähe der späteren Richtfunkstation begann zu Beginn des Zweiten Weltkrieges im Jahr 1939 der Bau eines Scheinflugplatzes, der mit einer Flakstellung gesichert werden sollte. Die Geschütze wurden allerdings nie montiert, wohl aber Unterkünfte für die Mannschaften errichtet. In deren Nähe errichtete die Bundeswehr im Jahr 1961 an der Goldensteinbrücke eine Richtfunkstation (ACE High Station Emden), die in das ACE High-Richtfunksystem der NATO integriert war.

Kernstück der Anlage waren vier etwa 20 m hohe Reflektoren (Parabol-Antennen), die in für die südlicher Richtung die Kommunikation mit der Station Lammersdorf und in nördlicher Richtung mit der Station in Kollemorten (Dänemark) sicherstellten. Hinzu kamen ein Technik-Gebäude, eine Werkstatt, der Verwaltungstrakt, Garagen, zwei massive Hundezwinger, das Wachgebäude im Eingangsbereich sowie ein etwa 5 x 10 m großer unterirdischer Bunker.

Die Betriebsphase endete mit Schließung der Station im Jahr 1996. Ein Jahr später wurde die Liegenschaft an das Bundesvermögensamt überstellt. Anschließend blieb die Frage, wer für die Rekultivierung des in einem Landschaftsschutzgebiet gelegenen Geländes zuständig ist wegen der erwarteten hohen Abrisskosten, lange ungeklärt. Versuche, das Areal zu verkaufen schlugen fehl, wohl auch, weil die Lage in dem Schutzgebiet nur ein privilegiertes Bauvorhaben zuließ, die zwar eine landwirtschaftliche Nutzung, aber keine Wohnnutzung ermöglichte. Die Stadt Aurich hatte zudem eine Abrissverfügung erlassen, da die Nutzung des Geländes nicht mehr gegeben sei, weshalb auch der Bestandsschutz erloschen sei. Dieser Verfügung kam der Bund im Jahr 2001 schließlich nach. Die Gebäude wurden daraufhin abgetragen und auch die Wege- und Platzbefestigung des Stationsgeländes komplett entfernt. Aus Kostengründen wurde der unterirdische Bunker nicht abgetragen, sondern unterhalb der Erdoberfläche mit Sand verfüllt. Die knapp aus dem Boden ragenden Fundamente der Parabol-Antennen blieben stehen. Sie sollen später von der Natur überwuchert werden. Erhalten blieb zudem eine Trafo-Station, mit der die umliegenden Bauernhöfe versorgt werden." [1]

"ACE-High-Station Aurich" - heute (1)

Die militärische Nutzung der Liegenschaft wurde vollständig beendet.Nach der erfolgten Rekultivierung der Liegenschaft sind prinzipiell keine "Altlasten" mehr erkennbar.

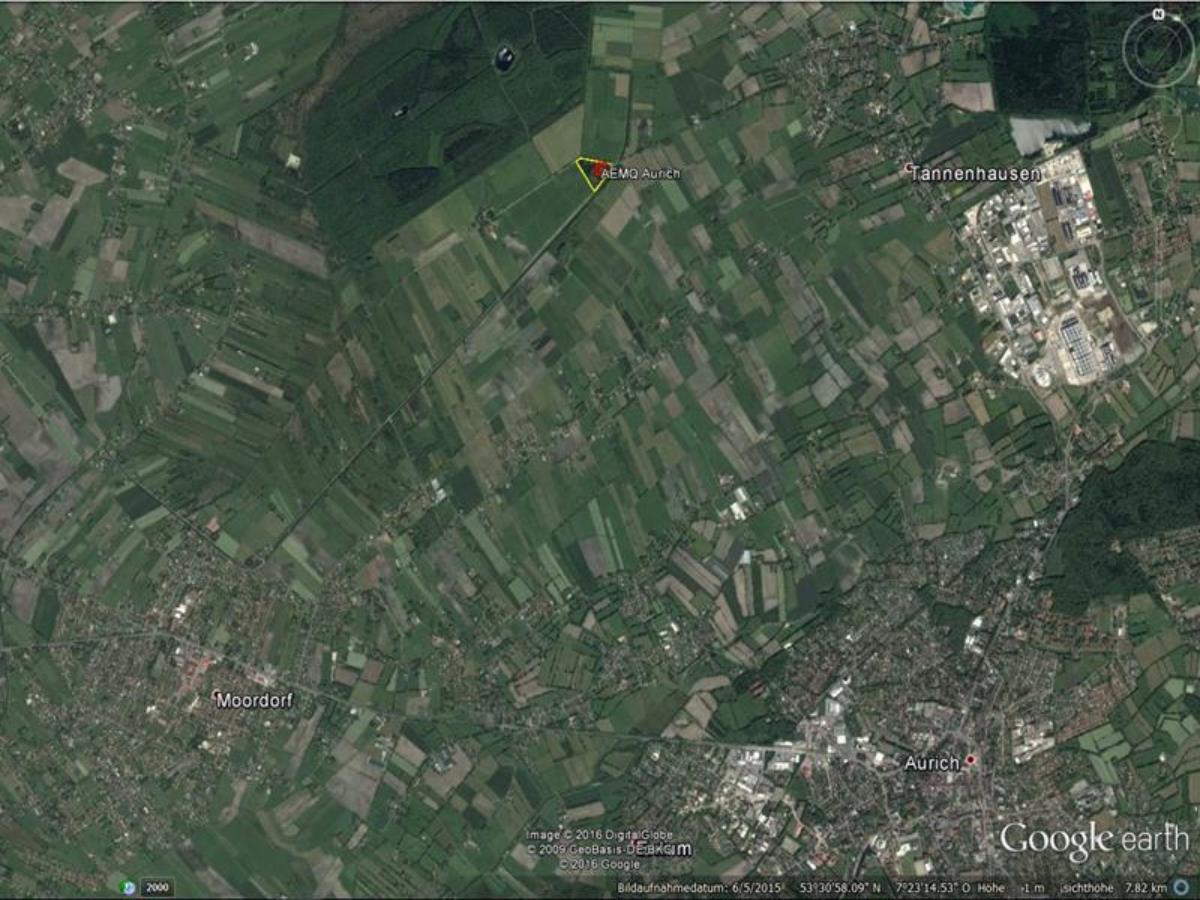

Das Gelände der Liegenschaft, ist unter Google Earth erkennbar.



___________________________________________________________________________________________________________________________________________

2013, Zufahrt über die Goldensteinbrücke zu der renaturierten ex Liegenschaft.

___________________________________________________________________________________________________________________________________________

"ACE-High-Station Aurich" - die Umgebung


Aurich      - Flakstellung - WKII

Brockzetel - Bunker "Balduin"

Brockzetel - Bunker "Balduin" - Luftraumüberwachung

Brockzetel - Bunker "Balduin" - Rx - Site

Brockzetel - Bunker "Balduin" - Tx - Sit

Lübeck      - "Ostseefernradweg" (Von Travemünde nach Stralsund)



_______________________________________________________________________________________________________________________________________________________

Bild - Quellenangaben
(1) Google Earh/Google Street

(2) Quellenschutz, ID 371_02_CD
(3) Quellenschutz, ID 371_02

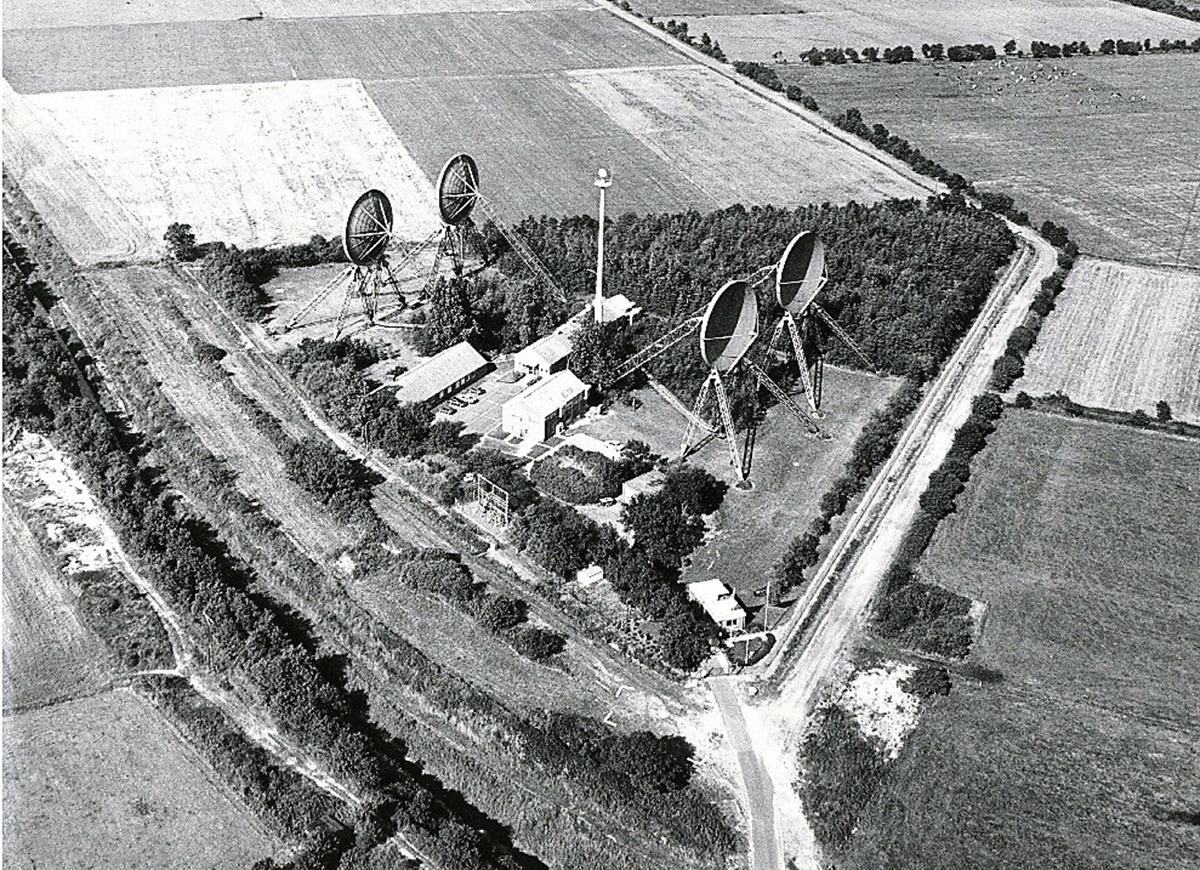

Undatierte Luftbildaufnahme aus den 60er Jahren.
(4) Quellenschutz, ID 302_01

(5) Quellenschutz, ID 316_01
(6) Quellenschutz, ID 353_01
